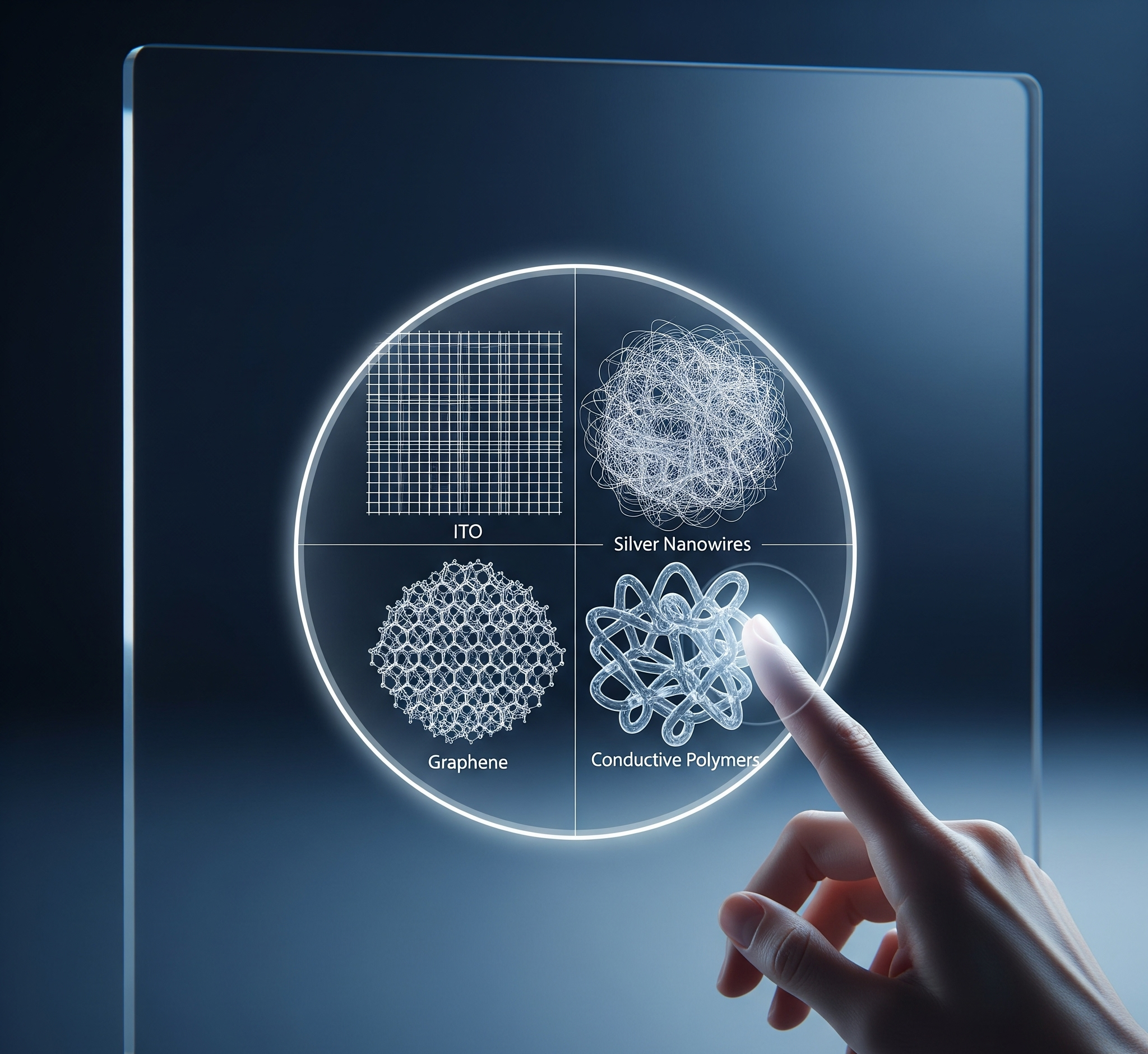

ITO’ya Alternatif Şeffaf İletkenler: Grafen, Nanotüpler ve Gümüş Nanoteller

Neden Alternatiflere İhtiyaç Duyuldu? ITO’nun Kırılgan Saltanatı

Başlamadan önce, değişimin neden kaçınılmaz olduğunu kısaca hatırlayalım. ITO’nun iki ana günahı vardı:

  1. Maliyet ve Kıtlık: Ana bileşeni olan indiyum, nadir ve pahalı bir metaldir.
  2. Kırılganlık: Bir seramik olan ITO, büküldüğünde çatlar. Bu, onu esnek elektronikler için tamamen kullanışsız hale getirir.

Bu iki sorun, özellikle esnek ve büyük yüzeyli cihazların yaygınlaşmasıyla birlikte, endüstriyi acilen yeni çözümler aramaya itti.

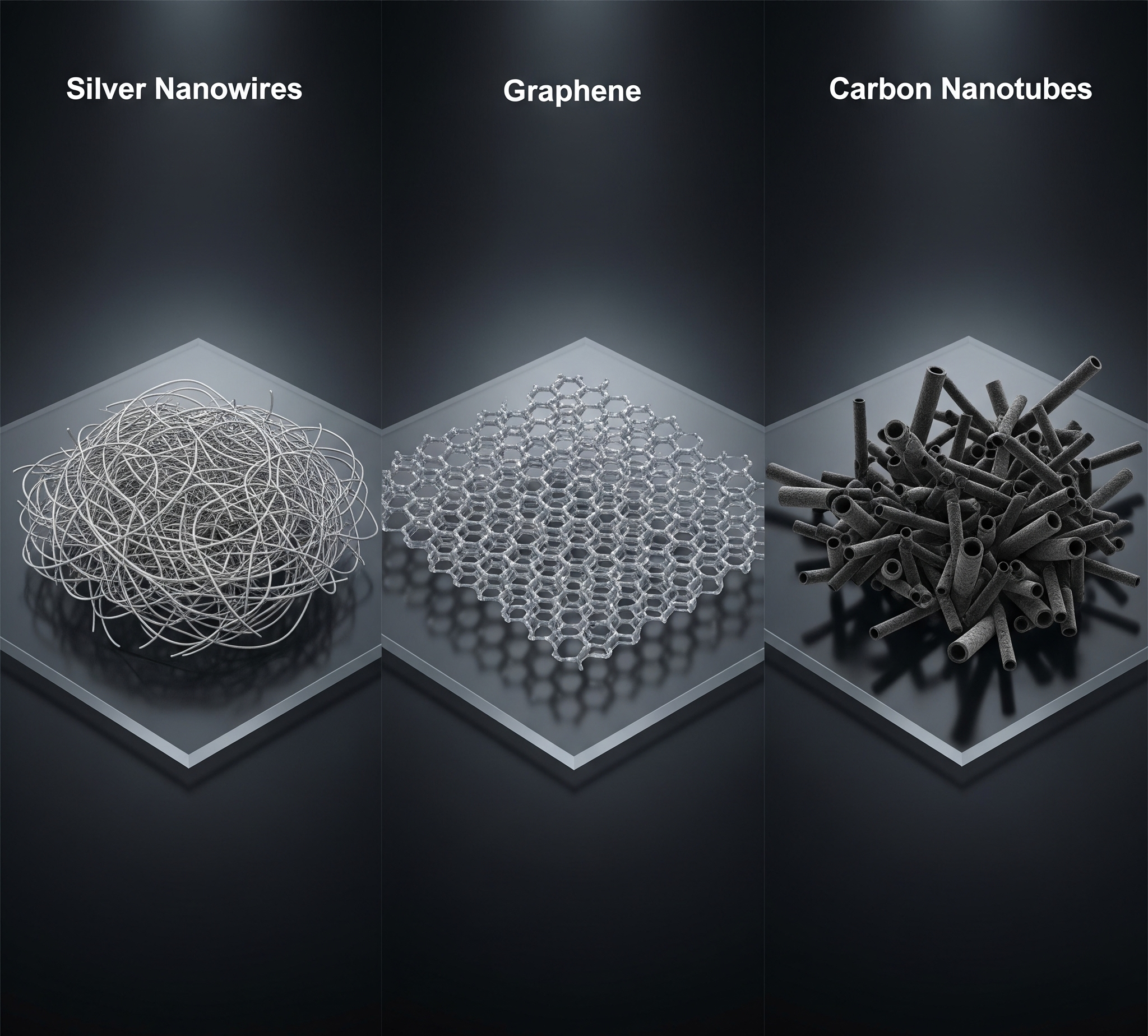

Sahnedeki Yeni Oyuncular

1. Gümüş Nanoteller (Silver Nanowires – AgNWs): Görünmez Bir Metal Ağı

Günümüzde esnek ekran pazarında ITO’nun en güçlü ve en ticari alternatifi olarak kabul edilmektedir.

  • Nedir? Çapları nanometre, uzunlukları ise mikrometre boyutunda olan, gümüşten yapılmış mikroskobik iplikçiklerdir.
  • Nasıl Çalışır? Bu nanoteller, mürekkep formunda bir yüzeye (genellikle esnek bir plastik film) uygulandığında, kurumayla birlikte birbirine temas eden rastgele bir ağ oluşturur. Bu ağın büyük bir kısmı boşluktan oluştuğu için ışığın geçmesine izin verir (şeffaf), ancak gümüş tellerin kesintisiz ağı sayesinde mükemmel bir elektriksel iletkenlik sağlar.
  • Avantajları:
    • Mükemmel Esneklik: Binlerce kez bükülmeye dayanabilir.
    • Yüksek İletkenlik: İletkenliği ITO’ya çok yakındır, hatta bazen daha iyidir.
    • Çözelti Bazlı İşleme: Sprey kaplama, rulo-rulo kaplama gibi düşük maliyetli ve ölçeklenebilir baskı teknikleriyle üretilebilir.
  • Zorlukları:
    • Haze (Pusluluk): Nanotel ağının ışığı hafifçe dağıtması, özellikle ekran kapalıyken hafif bir pusluluk yaratabilir.
    • Kararlılık: Gümüşün zamanla çevresel faktörlerden etkilenme potansiyeli vardır.

2. Grafen: Mükemmel Adayın Potansiyeli

Grafen, keşfedildiğinden beri malzeme biliminin “kutsal kasesi” olarak görülüyor ve teoride mükemmel bir şeffaf iletken.

  • Nedir? Karbon atomlarının bal peteği örgüsünde dizildiği, tek bir atom kalınlığında iki boyutlu bir tabakadır.
  • Nasıl Çalışır? Tek atom kalınlığında olduğu için neredeyse tamamen şeffaftır (~%97.7 ışık geçirgenliği). Eşsiz elektronik yapısı, onu olağanüstü bir iletken yapar.
  • Avantajları:
    • Üstün Esneklik ve Mukavemet: Bilinen en güçlü malzemedir ve son derece esnektir.
    • Mükemmel Şeffaflık ve İletkenlik: Teorik olarak en iyi kombinasyonu sunar.
    • Kimyasal Kararlılık: Çevresel faktörlere karşı son derece dayanıklıdır.
  • Zorlukları:
    • Üretim ve Maliyet: En büyük engel budur. Büyük alanlı, kusursuz ve tek katmanlı grafeni düşük maliyetle üretmek hala çok zordur. Üretilen grafen filmini bir alt tabakaya hasarsız bir şekilde transfer etmek de karmaşık bir süreçtir.

3. Karbon Nanotüpler (Carbon Nanotubes – CNTs): Grafenin Silindirik Kuzenleri

Grafenin silindir şeklinde yuvarlanmış hali olarak düşünülebilir.

  • Nedir? Karbon atomlarından oluşan, çapları nanometre boyutunda olan içi boş tüpçüklerdir.
  • Nasıl Çalışır? Tıpkı gümüş nanoteller gibi, bir yüzeye uygulandığında iletken bir ağ oluştururlar.
  • Avantajları:
    • Mükemmel Mekanik Özellikler: Son derece güçlü ve esnektirler.
    • Yüksek Kararlılık: Kimyasal ve termal olarak çok kararlıdırlar.
  • Zorlukları:
    • İletkenlik Ayrımı: CNT’ler, üretim sırasında hem metalik (iletken) hem de yarı iletken tiplerin bir karışımı olarak ortaya çıkar. Yüksek iletkenlik için sadece metalik olanları ayırmak maliyetli ve zordur.
    • Dispersiyon: Birbirine yapışma eğilimleri yüksektir, bu da homojen bir ağ oluşturmayı zorlaştırır.
    • Performans: Genellikle aynı şeffaflık seviyesinde gümüş nanotellere göre daha düşük bir iletkenlik sunarlar.

Karşılaştırma ve Gelecek Vizyonu

MalzemeAvantajlarZorluklarİdeal Uygulama
ITOYüksek performans, olgun teknolojiKırılgan, pahalı (İndiyum)Sert (Rijit) Ekranlar, Monitörler
Gümüş NanotellerMükemmel esneklik, yüksek iletkenlikHafif pusluluk (haze), kararlılıkKatlanabilir/Esnek Ekranlar, Giyilebilir Cihazlar
GrafenTeorik olarak en iyi özellikler (güç, esneklik)Düşük maliyetli seri üretim, transfer(Gelecekte) Tüm uygulamalar için potansiyel
Karbon NanotüplerYüksek kararlılık, iyi esneklikİletkenlik ayrımı, dispersiyonEsnek sensörler, özel uygulamalar

Sonuç olarak, şeffaf iletkenler dünyasında artık tek bir kralın hüküm sürdüğü bir dönem geride kalmıştır. Pazar, “her duruma uyan tek çözüm” yerine, “doğru iş için doğru malzeme” felsefesine doğru evrilmektedir. Gümüş nanoteller, esnek elektronik devrimine bugün liderlik ederken, grafen uzun vadede her şeyi değiştirme potansiyelini elinde tutmaktadır. Karbon nanotüpler ve iletken polimerler gibi diğer malzemeler ise belirli niş uygulamalar için değerli çözümler sunmaktadır. Bu malzeme çeşitliliği, ITO’nun kırılgan zincirlerinden kurtulan teknoloji dünyasının, daha esnek, daha dayanıklı ve her yüzeye entegre edilebilen bir geleceğe doğru ilerlemesini sağlıyor.

ITO (İndiyum Kalay Oksit): Dokunmatik Ekranların Standardı

ITO Nedir? Şeffaf ve İletkenin Mükemmel Evliliği

ITO (Indium Tin Oxide), temel olarak indiyum oksit (In2​O3​) ve kalay oksitin (SnO2​) bir karışımından oluşan, özel bir Şeffaf İletken Oksit (TCO) türüdür. Bir seramik malzeme olan ITO’nun endüstrideki başarısı, normalde birbirini dışlayan iki özelliği ender görülen bir ustalıkla birleştirmesinden gelir:

  • Yüksek Optik Şeffaflık: Kaliteli bir ITO filmi, görünür ışık spektrumunun %90’ından fazlasını geçirerek altındaki ekranın parlak ve net görünmesini sağlar.
  • Düşük Elektriksel Direnç: Aynı zamanda, elektrik akımının üzerinden kolayca akmasına izin verecek kadar düşük bir yüzey direncine (sheet resistance) sahiptir.

Bu “imkansız” kombinasyon, ITO’yu dokunmatik sensörler için mükemmel bir malzeme yapar.

Dokunmatik Ekranlar Nasıl Çalışır? ITO’nun Kritik Rolü

Günümüzdeki dokunmatik ekranların büyük çoğunluğu projeksiyonlu kapasitif (projected capacitive – PCAP) teknolojisini kullanır ve bu teknolojinin kalbinde ITO vardır.

  1. Elektrot Izgarası: Ekranın cam yüzeyinin altına, insan gözünün göremeyeceği kadar ince ITO hatlarından oluşan bir X ve Y ekseni ızgarası (grid) desenlenir.
  2. Elektrostatik Alan: Bu ITO ızgarasına küçük bir voltaj uygulandığında, ekranın yüzeyinde tek tip ve kararlı bir elektrostatik alan oluşur.
  3. Dokunma Anı: İletken bir nesne olan parmağınız ekrana dokunduğunda, vücudunuz bu elektrostatik alanı o noktada bozar ve kapasitansta yerel bir değişiklik yaratır.
  4. Konum Tespiti: Ekranın denetleyicisi, kapasitansın tam olarak hangi X ve Y koordinatında değiştiğini anında algılar ve bu bilgiyi cihazın işlemcisine gönderir.

ITO’nun deseni bozulmadan yüksek şeffaflık sunması ve tüm yüzeyde homojen bir iletkenlik sağlayarak kararlı bir elektrostatik alan oluşturması, bu sürecin kusursuz işlemesini sağlar.

Bir Standardın Doğuşu: ITO’nun Başarısının Nedenleri

  • Eşsiz Performans Dengesi: Piyasaya çıkan hiçbir malzeme, uzun bir süre boyunca ITO’nun şeffaflık ve iletkenlik dengesine aynı anda ulaşamadı.
  • Teknolojik Olgunluk: ITO filmlerini cam üzerine kaplamak için kullanılan manyetron püskürtme (magnetron sputtering) yöntemi, on yıllardır geliştirilen, son derece güvenilir ve tekrarlanabilir sonuçlar veren bir endüstriyel süreçtir.
  • Yüksek Çözünürlük Desteği: ITO, fotolitografi gibi hassas yöntemlerle çok ince ve karmaşık desenlere sahip elektrotlar oluşturmak için işlenebilir. Bu, modern yüksek çözünürlüklü ekranlar için kritiktir.

Kralın Zayıf Yönleri: ITO’nun Tahtı Neden Tehlikede?

Onlarca yıllık hakimiyetine rağmen, ITO’nun geleceği artık belirsizdir. Bunun temelinde yatan üç ana sorun vardır:

1. İndiyumun Maliyeti ve Kıtlığı: ITO’nun ana bileşeni olan indiyum, nadir bulunan bir elementtir ve genellikle çinko madenciliğinin bir yan ürünü olarak elde edilir. Arzının sınırlı olması ve talebin sürekli artması, fiyatını hem yüksek hem de oldukça değişken kılmaktadır. Bu durum, üreticiler için ciddi bir maliyet ve tedarik zinciri riski oluşturur.

2. Kırılganlık ve Esneklik Sorunu: Bir seramik olan ITO, doğası gereği kırılgandır. Düz cam yüzeylerde mükemmel çalışır, ancak büküldüğünde veya esnetildiğinde hemen çatlar ve iletkenliğini kaybeder. Bu özellik, onu katlanabilir telefonlar, giyilebilir cihazlar, esnek ekranlar ve rulo haline getirilebilir elektronikler gibi geleceğin teknolojileri için tamamen kullanışsız hale getirir.

3. Üretim Süreçleri: ITO’yu kaplamak için kullanılan püskürtme (sputtering) yöntemi, yüksek vakum ortamı gerektiren, yavaş ve enerji yoğun bir süreçtir. Bu, üretim maliyetini artıran bir diğer faktördür.

ITO’nun Geleceği ve Alternatifler

Bu zorluklar, endüstride yoğun bir alternatif arayışını tetiklemiştir. Gümüş nanoteller (AgNWs), grafen, karbon nanotüpler ve iletken polimerler gibi esnek ve potansiyel olarak daha ucuz malzemeler, özellikle esnek elektronik pazarında ITO’nun yerini hızla almaktadır.

Peki ITO’nun sonu geldi mi? Henüz değil. ITO, sert (rijit) ekranlar pazarında (standart akıllı telefonlar, monitörler, TV’ler) teknolojik olgunluğu ve kanıtlanmış performansı sayesinde bir süre daha standart olmaya devam edecektir. Ancak, pazarın büyüme motoru olan esnek ve giyilebilir teknolojilerde bayrağı yeni nesil malzemelere devretmiştir.

Sonuç olarak, ITO, dijital devrimi mümkün kılan, dokunmatik etkileşim çağını başlatan görünmez bir kahramandır. Ancak her teknoloji gibi onun da bir ömrü var. Maliyet ve esneklik gibi temel sorunları, kendi saltanatının sonunu hazırlamıştır. ITO, bir mihenk taşı olarak her zaman hatırlanacak, ancak geleceğin şeffaf ve esnek dünyası, artık onun halefleri tarafından inşa edilecektir.

Şeffaf İletken Nedir? Görünmez Teknolojinin Arkasındaki Bilim

Bir Paradoks: Hem Şeffaf, Hem İletken Nasıl Olunur?

Bu bariz zıtlığı anlamak için malzemelerin atomik yapısına inmemiz gerekiyor.

  • Şeffaflık için, bir malzemenin elektronlarının gelen görünür ışık fotonlarının enerjisini emmemesi gerekir. Bu, malzemenin geniş bir “yasak enerji aralığına” (band gap) sahip olmasını gerektirir. Işık, bu enerji aralığını aşacak güce sahip olmadığı için emilmeden, içinden geçip gider. Bu, cam gibi yalıtkanların özelliğidir.
  • İletkenlik için ise, malzemenin içinde serbestçe hareket edebilen ve elektrik akımını taşıyabilen serbest elektronlara ihtiyaç vardır. Bu da metallerin özelliğidir ve onları opak yapar, çünkü bu serbest elektronlar gelen ışık fotonlarını kolayca emer.

Şeffaf iletkenler, bu iki dünyayı birleştiren özel bir hileye sahiptir. Şeffaf İletken Oksitler (Transparent Conductive Oxides – TCOs) olarak bilinen bu malzemeler, doğal olarak geniş bir yasak enerji aralığına sahip yarı iletkenlerdir. Üretim sırasında, yapılarına kasıtlı olarak “kusurlar” veya farklı atomlar eklenir (bu işleme doping denir). Bu doping işlemi, malzemenin şeffaflığını sağlayan geniş enerji aralığını bozmadan, içine bol miktarda serbest elektron salar. Sonuç: Işığın hala içinden geçebildiği ancak artık elektrik akımını da taşıyabilen “imkansız” bir malzeme.

Tahtın Sahibi: İndiyum Kalay Oksit (ITO)

Onlarca yıldır şeffaf iletken dünyasının tartışmasız kralı İndiyum Kalay Oksit (Indium Tin Oxide – ITO) olmuştur. Neredeyse tüm dokunmatik ekranlarda, LCD panellerde ve ince film güneş pillerinde kullanılan bu malzeme, başarısını iki temel özelliğin mükemmel kombinasyonuna borçludur:

  • Yüksek Optik Şeffaflık: Görünür ışığın %90’ından fazlasını geçirir.
  • Düşük Elektriksel Direnç: İyi bir metal kadar olmasa da, hassas elektroniklerin çalışması için yeterince düşük bir dirence sahiptir.

Ancak bu kralın tahtı, özellikle son yıllarda ciddi şekilde sallanmaktadır:

  • Maliyet ve Nadirlik: ITO’nun ana bileşeni olan İndiyum, nadir bulunan ve fiyatı oldukça değişken olan bir metaldir. Bu, büyük yüzeyli uygulamaların (örneğin, geniş ekran TV’ler veya güneş panelleri) maliyetini artırır.
  • Kırılganlık: ITO, seramik benzeri bir malzemedir ve kırılgandır. Büküldüğünde kolayca çatlar ve iletkenliğini kaybeder. Bu durum, onu esnek, katlanabilir veya giyilebilir elektronikler için tamamen uygunsuz hale getirir.

Geleceğin Şeffaf İletkenleri: ITO’ya Meydan Okuyanlar

ITO’nun bu zayıflıkları, bilim dünyasını daha ucuz, daha esnek ve daha sürdürülebilir alternatifler geliştirmeye itmiştir. İşte geleceğin cihazlarına güç verecek en umut vadeden adaylar:

1. Gümüş Nanoteller (Silver Nanowires – AgNWs): Gümüş nanoteller, çapları nanometre, uzunlukları ise mikrometre boyutunda olan gümüş iplikçiklerdir. Bu nanoteller bir yüzeye uygulandığında, birbirine temas eden ve rastgele dağılmış bir örümcek ağı oluşturur. Bu ağın kendisi çoğunlukla boşluktan oluştuğu için şeffaftır, ancak gümüş teller kesintisiz bir iletken yol sağlar. Mükemmel esneklikleri, onları katlanabilir telefonlar ve giyilebilir sensörler için ideal bir aday yapar.

2. Grafen ve Karbon Nanotüpler:

  • Grafen: Tek bir atom kalınlığındaki karbon tabakası olan grafen, teorik olarak mükemmel bir şeffaf iletkendir. Neredeyse tamamen şeffaf, bir çelikten daha güçlü, son derece esnek ve mükemmel bir iletkendir. En büyük zorluk, hala büyük ölçekli, kusursuz ve düşük maliyetli üretiminin zor olmasıdır.
  • Karbon Nanotüpler (CNT’ler): Tıpkı gümüş nanoteller gibi, ince bir CNT ağı da hem şeffaf hem de iletken bir katman oluşturabilir.

3. İletken Polimerler: PEDOT:PSS gibi malzemeler, doğası gereği hem şeffaf hem de iletken olan özel plastiklerdir. En büyük avantajları, mürekkep gibi çözeltiler halinde işlenebilmeleri ve baskı teknikleriyle uygulanabilmeleridir. Doğal esneklikleri rakipsizdir, ancak genellikle iletkenlik performansları ITO veya AgNW’lere göre daha düşüktür.

4. Metal Örgüler (Metal Mesh): Gözle görülemeyecek kadar ince metal (genellikle bakır) hatlardan oluşan bir ızgara yapısıdır. Bu yöntemle çok düşük direnç değerleri elde edilebilir. Ancak ızgara yapısı, özellikle yüksek çözünürlüklü ekranlarda “moiré deseni” adı verilen istenmeyen görsel etkilere neden olabilir.

Sonuç: Görünmez Bir Devrim

Şeffaf iletkenler, modern teknolojinin gizli kahramanlarıdır. Onlar olmadan, dokunarak etkileşim kurduğumuz dijital dünya mümkün olmazdı. Yıllardır süren ITO hakimiyeti, malzemenin maliyeti ve kırılganlığı nedeniyle artık sona yaklaşıyor. Gümüş nanoteller, grafen ve iletken polimerler gibi esnek, daha ucuz ve daha yüksek performanslı alternatiflerin yükselişi, sadece mevcut cihazlarımızı iyileştirmekle kalmayacak, aynı zamanda tamamen yeni ürün kategorilerinin de kapısını aralayacaktır: Duvar kağıdı gibi duvarlara yapıştırılabilen ekranlar, kıyafetlerimize entegre sensörler ve pencerelerimize entegre edilmiş şeffaf güneş pilleri… Görünmez teknolojinin arkasındaki bu bilim, geleceği her zamankinden daha parlak ve daha esnek hale getiriyor.

İletken Kompozit Pazarı: Büyüme Trendleri ve Fırsatlar

Pazarı Ateşleyen Güçler: Büyüme Neden Hızlanıyor?

İletken kompozit pazarının bugünkü dinamik büyümesi, birkaç güçlü ve birbiriyle bağlantılı küresel trendden güç almaktadır:

1. Elektrifikasyon Devrimi (Özellikle Otomotiv): Elektrikli araçların (EV’ler) yükselişi, pazarın en büyük itici gücüdür. Yüksek voltajlı bataryalar, güçlü elektrik motorları ve hassas kontrol sistemleri, daha önce görülmemiş seviyelerde elektromanyetik parazit (EMI) yaratmaktadır. İletken kompozitler, bu sistemler için hafif, yapısal ve EMI kalkanlamalı batarya muhafazaları ve elektronik bileşen kutuları sunarak EV’lerin daha güvenli, daha hafif ve dolayısıyla daha uzun menzilli olmasına olanak tanır.

2. 5G, 6G ve Nesnelerin İnterneti (IoT): Milyarlarca cihazın birbirine bağlandığı bu yeni çağda, her cihaz birer potansiyel parazit kaynağıdır. 5G ve ötesindeki daha yüksek frekanslar, EMI kalkanlama ihtiyacını daha da kritik hale getirmektedir. İletken kompozitler, bu sayısız IoT cihazı, akıllı telefon ve ağ ekipmanı için hafif, kalıplanabilir ve etkili kalkanlama çözümleri sunar.

3. Elektronikte Minyatürleşme Trendi: Elektronik bileşenler küçüldükçe ve devreler daha yoğun hale geldikçe, birbirlerine olan etkileşimleri ve parazit riskleri artar. İletken kompozitler, geleneksel metal kalkanlara kıyasla çok daha ince ve tasarıma entegre kalkanlama sağlayarak bu minyatürleşme trendini mümkün kılar.

4. Havacılık ve Savunma Sanayinde Hafifletme: Yakıt verimliliği ve performans artışı, bu sektörler için her zaman önceliklidir. İletken kompozitler, ağır metal bileşenlerin yerini alarak uçakları ve askeri sistemleri hafifletirken, aynı zamanda yıldırım çarpması koruması (LSP) ve EMI kalkanlama gibi kritik elektriksel fonksiyonları da yerine getirir.

Pazarın Segmentasyonu: Kim, Ne Alıyor?

  • Uygulama Alanlarına Göre:
    • Tüketici Elektroniği: Pazarın en büyük segmentini oluşturur. Akıllı telefonlar, dizüstü bilgisayarlar, oyun konsolları ve diğer cihazların kasalarında EMI kalkanlaması için yaygın olarak kullanılır.
    • Otomotiv: En hızlı büyüyen segmenttir. EV’lerin yanı sıra, içten yanmalı motorlu araçlarda da antistatik (ESD) yakıt sistemleri ve elektrostatik boyamaya uygun gövde panelleri için talep artmaktadır.
    • Havacılık ve Uzay: Değer olarak yüksek, performans odaklı bir segmenttir. Güvenlik ve güvenilirlik kritik olduğu için en gelişmiş malzemeler burada kullanılır.
    • Endüstriyel ve Enerji: Tıbbi cihazlar, telekomünikasyon altyapısı ve enerji üretim/dağıtım sistemleri gibi alanlarda niş ama önemli bir yere sahiptir.
  • Malzeme Türüne Göre:
    • Karbon Bazlı Kompozitler: Pazarın hacim olarak en büyük kısmını oluşturur. Karbon siyahı dolgulu kompozitler, düşük maliyetli ESD ve temel kalkanlama uygulamalarında liderken, karbon nanotüp (CNT) ve grafen bazlı kompozitler, yüksek performanslı ve hızla büyüyen bir segmenti temsil etmektedir.

Geleceğin Büyüme Alanları ve Fırsatlar

Pazarın geleceği, malzemelerin sadece iletken olmakla kalmayıp, ek “akıllı” fonksiyonlar kazandığı alanlarda şekillenecektir:

  • Esnek Elektronik ve Giyilebilir Cihazlar: Akıllı tekstiller, bükülebilir ekranlar ve vücuda yapıştırılabilen sensörler için esnek ve hatta esneyebilir iletken kompozitlere olan talep patlama yapacaktır.
  • Akıllı Yapılar ve Yapısal Sağlık İzleme (SHM): Kendi yapısal bütünlüğünü “hissedebilen” sensör özellikli kompozitler, köprülerden uçak kanatlarına kadar birçok yapının bakım ve güvenliğinde devrim yaratma potansiyeline sahiptir.
  • 3D Baskı (Katkısal İmalat): İletken kompozit filamentler, karmaşık ve kişiye özel prototiplerin ve hatta son kullanım parçalarının (entegre devreler, özel antenler vb.) hızla üretilmesini sağlayarak yeni bir pazar yaratmaktadır.
  • Termal Yönetim: Yüksek elektriksel iletkenlik genellikle yüksek termal iletkenlikle birlikte gelir. Bu malzemeler, elektronik bileşenlerden ve bataryalardan ısıyı verimli bir şekilde uzaklaştırmak için giderek daha fazla kullanılacaktır.

Pazarın Karşısındaki Zorluklar

Bu parlak tabloya rağmen, pazarın aşması gereken bazı engeller bulunmaktadır:

  • Yüksek Maliyet: Özellikle grafen ve CNT gibi yüksek performanslı dolguların maliyeti, bazı kitlesel uygulamalar için hala bir engeldir.
  • İşleme ve Standardizasyon: Bu gelişmiş malzemelerin tutarlı kalitede seri üretimi ve performanslarının test edilmesi için endüstri standartlarının geliştirilmesi devam etmektedir.
  • Teknik Uzmanlık: Doğru malzeme formülasyonunu ve üretim sürecini tasarlamak, yüksek düzeyde malzeme bilimi uzmanlığı gerektirmektedir.

Sonuç olarak, iletken kompozit pazarı, teknolojik bir devrimin tam merkezinde yer almaktadır. Elektrifikasyon, bağlantılı yaşam ve hafifletme gibi durdurulamaz trendlerin doğrudan bir sonucu olarak, bu pazarın önümüzdeki on yılda güçlü ve istikrarlı bir büyüme göstermesi kaçınılmazdır. Zorluklar devam etse de, sunduğu fırsatlar ve inovasyon potansiyeli, iletken kompozitleri 21. yüzyılın en stratejik ve dinamik malzeme pazarlarından biri yapmaktadır.

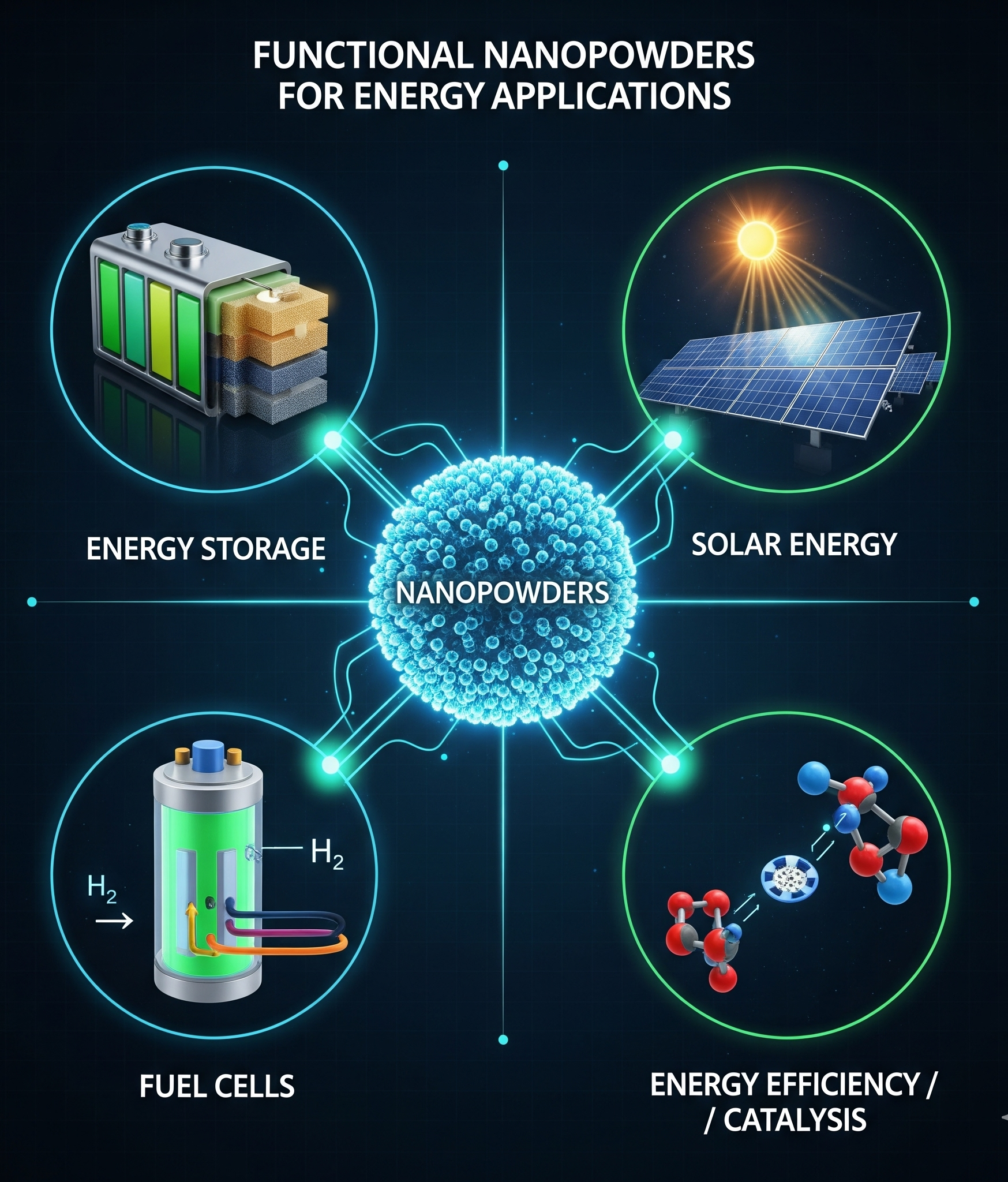

Enerji Uygulamaları İçin Fonksiyonel Nano Tozlar

Neden Nano Ölçek? Yüzey Alanının Muazzam Gücü

Nano tozların enerji uygulamalarındaki sihrinin ardındaki temel sır, devasa yüzey alanı/hacim oranıdır. Bir malzemeyi nano boyuta (1-100 nm) indirdiğinizde, aynı ağırlıktaki daha büyük parçacıklara kıyasla toplam yüzey alanı katlanarak artar. Enerji teknolojilerinde hemen hemen her kritik süreç—kimyasal reaksiyonlar, yük transferi, ışık emilimi—malzemelerin yüzeyinde gerçekleşir. Dolayısıyla, daha fazla yüzey alanı, daha fazla reaksiyon alanı ve sonuç olarak daha yüksek performans anlamına gelir.

1. Enerji Depolama: Daha Hızlı Şarj Olan, Daha Uzun Ömürlü Bataryalar

Elektrikli araçlardan akıllı telefonlara kadar hayatımızın merkezinde yer alan bataryaların performansı, doğrudan içlerindeki malzemelerin nano-yapısına bağlıdır.

  • Lityum-İyon (Li-ion) Bataryalar:
    • Anot Malzemeleri: Geleneksel grafit anotların yerini alma potansiyeli en yüksek malzeme silikon (Si)‘dur. Silikon, grafite göre on kata kadar daha fazla lityum depolayabilir, bu da çok daha yüksek enerji yoğunluğu (daha uzun menzil/kullanım süresi) demektir. Ancak silikon, lityum depolarken %300’e varan oranlarda genleşerek çatlar ve hızla bozulur. Silikon nano tozları kullanıldığında ise bu genleşme stresi çok daha küçük birimlere dağılarak malzemenin çatlamadan bu döngüye dayanmasını sağlar.
    • Katot Malzemeleri: LFP (Lityum Demir Fosfat) veya NMC (Nikel Mangan Kobalt) gibi katot malzemelerinin nano boyutta sentezlenmesi, lityum iyonlarının katot yapısına girip çıkması için çok daha geniş bir yüzey alanı sunar. Bu, bataryanın güç yoğunluğunu artırır; yani çok daha hızlı şarj ve deşarj olmasını sağlar.
  • Süperkapasitörler: Enerjiyi çok hızlı depolayıp anlık olarak yüksek güçle serbest bırakabilen süperkapasitörler, aktif karbon, grafen veya karbon nanotüp (CNT) gibi nano tozlardan yararlanır. Bu malzemelerin inanılmaz yüzey alanı (bir gram grafenin bir futbol sahasını kaplayabildiği söylenir), elektrik yükünü depolamak için devasa bir alan sunarak bu cihazların bataryalardan binlerce kat daha hızlı şarj olmasını mümkün kılar.

2. Enerji Üretimi: Güneşten ve Hidrojenden Güç Almak

Temiz enerji üretimi, verimli ve düşük maliyetli malzemelere ihtiyaç duyar. Nano tozlar bu alanda da kilit bir rol oynar.

  • Güneş Pilleri (Fotovoltaik):
    • Perovskit ve Boya Duyarlı Güneş Hücreleri: Bu yeni nesil güneş hücrelerinde, titanyum dioksit (TiO2​) nano tozları, ışık tarafından üretilen elektronları toplamak ve verimli bir şekilde devrelere taşımak için bir iskele görevi görür. Nano yapılı yüzey, ışığın emilimini ve elektron toplanmasını maksimize eder.
    • Kuantum Noktaları (Quantum Dots): Bunlar, boyutları değiştirilerek emdikleri ışığın rengi (dalga boyu) ayarlanabilen yarı iletken nano kristallerdir. Bu özellik, güneş spektrumunun farklı renklerini en verimli şekilde elektriğe dönüştürebilen çok katmanlı, ultra verimli güneş pillerinin geliştirilmesine olanak tanır.
  • Yakıt Hücreleri: Hidrojeni doğrudan elektriğe dönüştüren yakıt hücrelerinin kalbinde, kimyasal reaksiyonu hızlandıran katalizörler bulunur. En verimli katalizör olan platin (Pt) ise son derece pahalıdır. Platin nano tozları kullanıldığında, aynı ağırlıktaki platinden çok daha büyük bir reaktif yüzey alanı elde edilir. Bu, aynı performansı çok daha az miktarda platin kullanarak sağlamayı mümkün kılarak yakıt hücrelerinin maliyetini önemli ölçde düşürür.

3. Enerji Verimliliği: Kayıpları Azaltmak, Verimi Artırmak

  • Katalizörler: Sadece yakıt hücrelerinde değil, petrol rafinasyonundan gübre üretimine kadar sayısız endüstriyel süreçte, nikel, paladyum, altın gibi metallerin nano tozları katalizör olarak kullanılır. Artan reaktiviteleri sayesinde, kimyasal reaksiyonların daha düşük sıcaklık ve basınçlarda gerçekleşmesini sağlayarak devasa miktarda enerji tasarrufu sağlarlar.
  • Termoelektrik Malzemeler: Bu akıllı malzemeler, atık ısıyı (örneğin, bir araba egzozundan veya bir fabrikadan çıkan ısı) doğrudan elektriğe dönüştürebilir. Bizmut tellür (Bi2​Te3​) gibi malzemelerin nano-yapılandırılması, malzemenin termal iletkenliğini düşürürken elektriksel iletkenliğini korur. Bu, ısı ve elektrik akışı arasındaki verimliliği artırarak atık ısıdan daha fazla elektrik üretilmesini sağlar.

Sonuç olarak, fonksiyonel nano tozlar, enerji sektörünün karşılaştığı en temel zorluklara moleküler düzeyde çözümler sunan bir anahtar teknolojidir. Daha yüksek kapasiteli bataryalardan daha verimli güneş panellerine, daha ucuz yakıt hücrelerinden endüstriyel enerji tasarrufuna kadar, bu mikroskobik mimarlar, daha temiz, daha ucuz ve daha güvenli bir enerji geleceğine giden yolu inşa ediyor.

İletken Kompozitlerin Mekanik Özellikleri Nasıl Değişir?

Temel Kavramlar: Mukavemet, Sertlik ve Tokluk

Değişimi anlamadan önce, temel mekanik özellikleri kısaca hatırlayalım:

  • Mukavemet (Strength): Malzemenin kopmadan veya kırılmadan dayanabildiği maksimum gerilim veya yük miktarıdır.
  • Sertlik / Modül (Stiffness / Modulus): Malzemenin esnemeye veya bükülmeye karşı gösterdiği dirençtir. Yüksek modüllü bir malzeme daha rijittir.
  • Tokluk (Toughness): Malzemenin kırılmadan önce ne kadar enerji emebildiğinin bir ölçüsüdür. Yüksek tokluğa sahip bir malzeme, darbelere karşı daha dayanıklıdır. Genellikle sertlik arttıkça tokluk azalır.

Dolgu Malzemesinin Rolü: Takviyeden Zayıf Noktaya

İletken dolgunun kompozitin mekanik özelliklerini nasıl etkileyeceği dört ana faktöre bağlıdır:

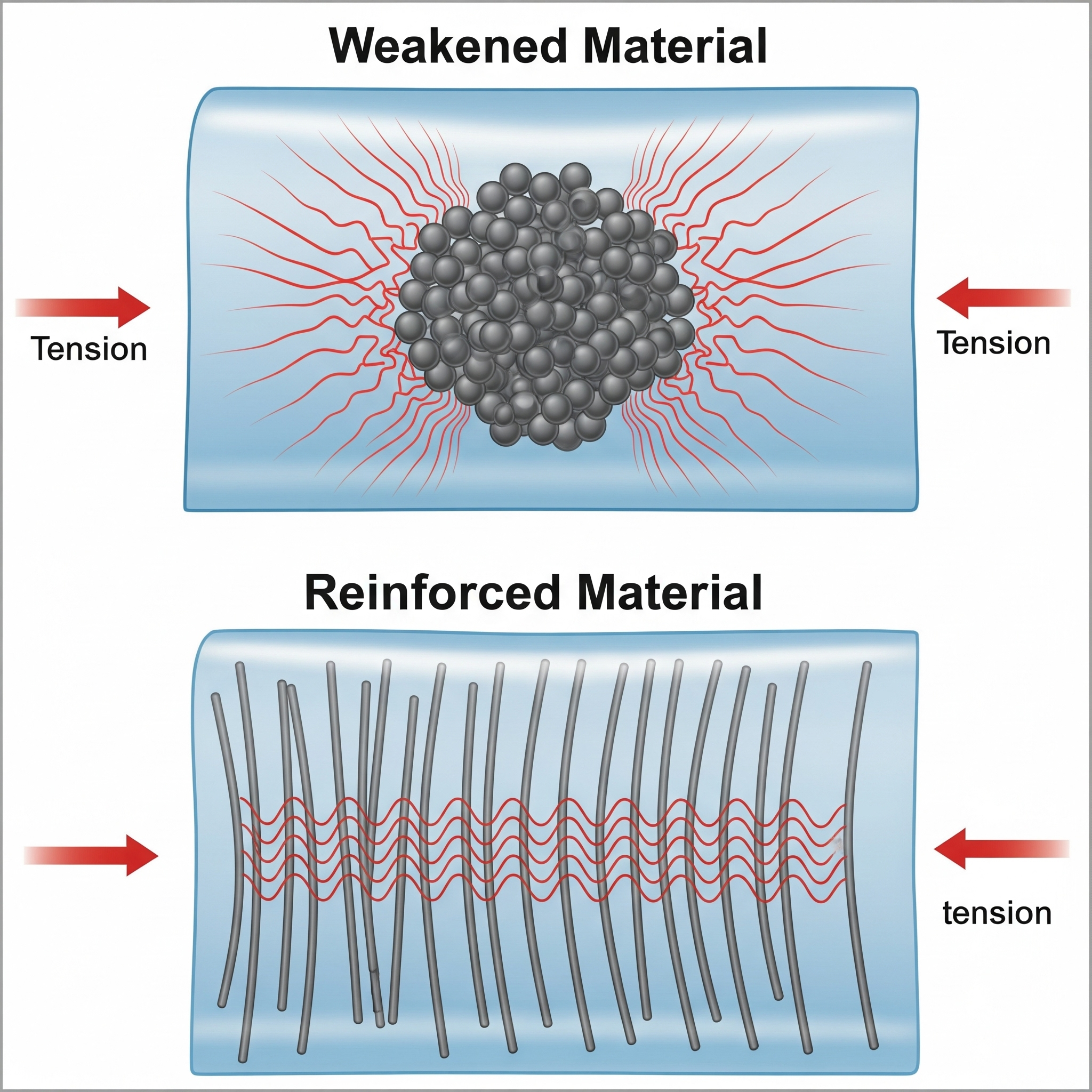

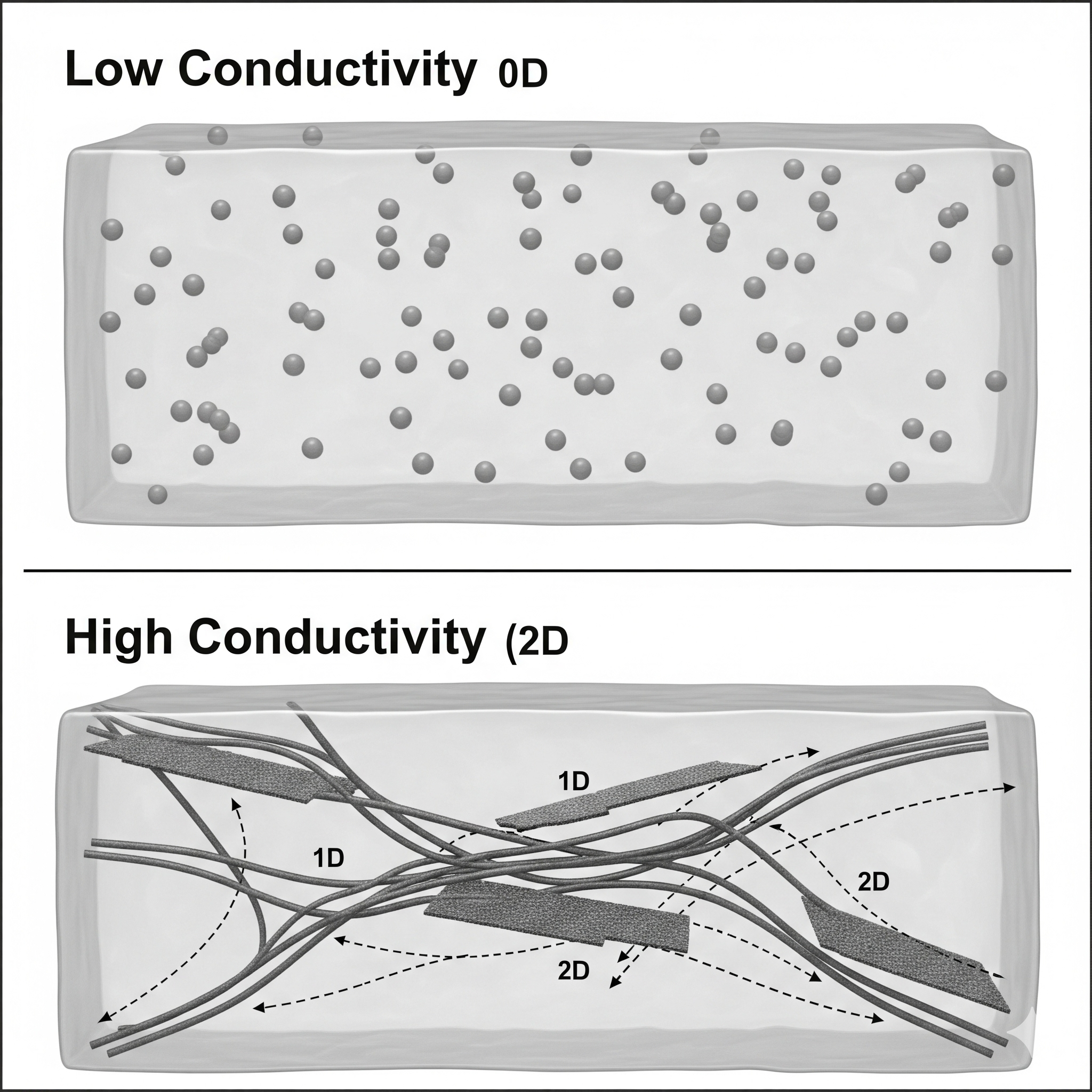

1. Dolgunun Şekli (En-Boy Oranı) Her Şeyi Değiştirir

Bu, en belirleyici faktördür. Dolgu parçacıklarının geometrisi, onların bir güçlendirici mi yoksa bir zayıf nokta mı olacağını tanımlar.

  • Fiberler (1D) ve Levhalar (2D) – Güçlendiriciler: Karbon fiberler, karbon nanotüpler (CNT’ler) ve grafen gibi yüksek en-boy oranına sahip dolgular, doğaları gereği son derece güçlü ve sert malzemelerdir. Polimer matrisine eklendiklerinde, dışarıdan gelen yükü zayıf polimer matrisinden alıp kendi üzerlerine taşıyarak bir takviye (reinforcement) görevi görürler. Bu sayede kompozitin genel mukavemetini ve sertliğini (modülünü) önemli ölçüde artırırlar.
  • Küresel Parçacıklar (0D) – Stres Yoğunlaştırıcılar: Karbon siyahı veya küresel metal tozları gibi düşük en-boy oranına sahip parçacıklar, yükü verimli bir şekilde taşıyamazlar. Aksine, özellikle yüksek konsantrasyonlarda, malzemenin içinde birer stres yoğunlaşma noktası gibi davranırlar. Malzeme gerildiğinde, stres bu parçacıkların etrafında birikir ve çatlakların başlaması için zayıf noktalar oluşturur. Bu durum, genellikle malzemenin tokluğunu ve kopma uzamasını (esnekliğini) ciddi şekilde azaltır.

2. Dolgu Konsantrasyonu: Azı Karar, Çoğu Zarar

Eklenen dolgu miktarı, özellikler üzerinde doğrusal olmayan bir etkiye sahiptir.

  • Düşük Konsantrasyonlar: Genellikle mekanik özellikler üzerinde çok az bir etki görülür veya CNT/grafen gibi dolgularla hafif bir artış gözlemlenir.
  • Artan Konsantrasyonlar: Dolgu miktarı arttıkça, malzemenin sertliği (modülü) neredeyse her zaman artar çünkü rijit parçacıklar polimer zincirlerinin hareketini kısıtlar.
  • Aşırı Konsantrasyon: Belirli bir eşikten sonra (genellikle perkolasyon eşiğinin çok üzerinde), parçacıklar arasındaki polimer katmanı çok incelir, parçacık-parçacık etkileşimleri artar ve malzeme kırılganlaşır. Mukavemet ve özellikle tokluk dramatik bir şekilde düşer.

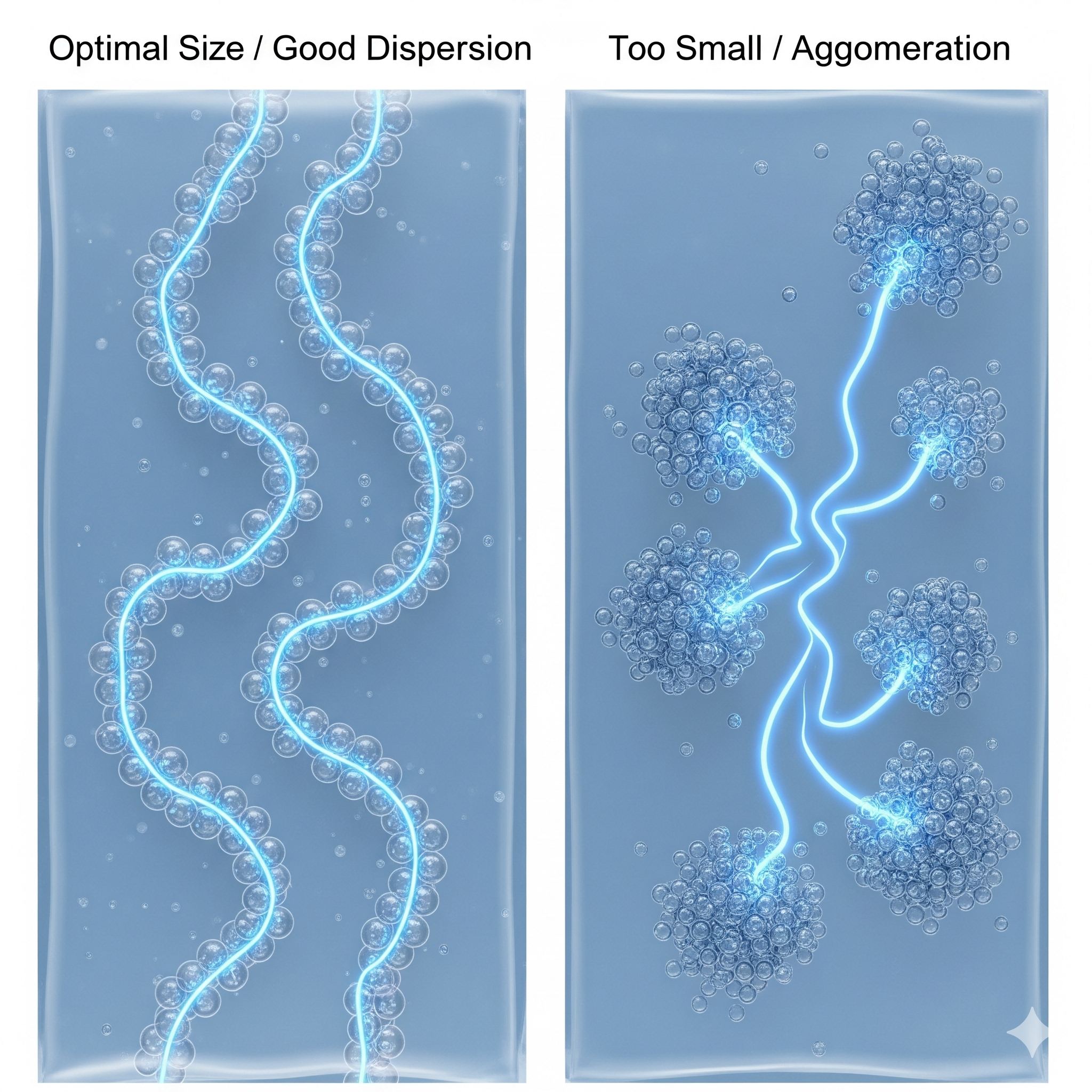

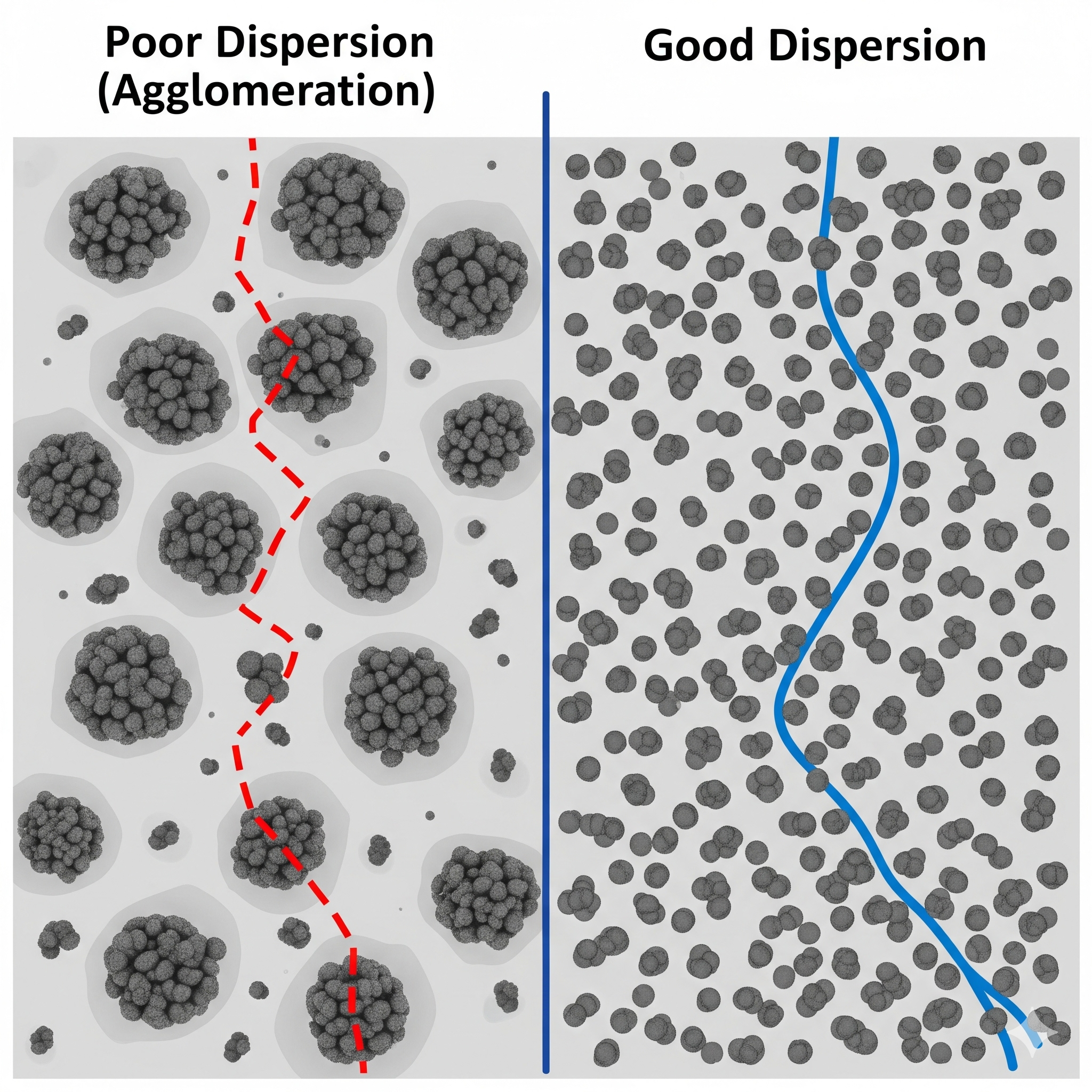

3. Dispersiyon: Homojenlik veya Felaket

İyi bir dispersiyon (homojen dağılım), sadece iyi bir iletkenlik için değil, aynı zamanda iyi mekanik özellikler için de mutlak bir ön koşuldur.

  • Kötü Dispersiyon: Dolgu parçacıklarının topaklanmasıyla oluşan aglomeratlar, kompozitin içindeki en büyük düşmandır. Bu topaklar, on binlerce parçacıktan oluşan devasa zayıf noktalar gibidir. Malzeme üzerindeki en küçük bir yük bile, bu noktalardan çatlakların başlamasına ve malzemenin vaktinden önce bozulmasına neden olur. Kötü bir dispersiyon, her zaman kötü mekanik özellikler demektir.

4. Arayüzey Yapışması (Interfacial Adhesion)

Bu, dolgu parçacığı ile polimer matris arasındaki bağın ne kadar güçlü olduğudur.

  • Güçlü Arayüzey: Dolgu ve matris birbirine sıkıca yapışmışsa, yük polimerden güçlü dolguya verimli bir şekilde aktarılabilir. Bu, malzemenin bir bütün olarak güçlenmesini sağlar.
  • Zayıf Arayüzey: Dolgu ve matris arasında zayıf bir bağ varsa, dolgu parçacığı adeta bir “boşluk” gibi davranır. Yük aktarımı olmaz ve bu arayüzeyler, çatlakların kolayca ilerleyebileceği yollar haline gelir.

Pratik Bir Örnek: Karbon Siyahı vs. Karbon Nanotüp

  • Karbon Siyahlı Kompozit: Genellikle %15-20 gibi yüksek oranlarda dolgu gerektirir. Bu yüksek konsantrasyon, malzemenin sertliğini artırırken, küresel yapısı ve yüksek dolgu oranı nedeniyle tokluğunu ve esnekliğini önemli ölçüde azaltır. Sonuç, genellikle sert ama kırılgan bir malzemedir.
  • Karbon Nanotüplü Kompozit: Aynı iletkenliği %1-3 gibi çok düşük bir oranda sağlayabilir. Bu düşük konsantrasyonda, CNT’lerin takviye edici etkisi baskın gelir. Sonuç, hem daha güçlü, hem daha sert hem de orijinal polimerin tokluğunu büyük ölçüde koruyan bir malzemedir.

Sonuç olarak, bir polimer kompozite iletken dolgu eklemek, malzemenin mekanik DNA’sını yeniden yazmak gibidir. Bu yeniden yazımın olumlu mu yoksa olumsuz mu olacağı; dolgunun şekline, miktarına, dağılımına ve polimerle olan bağına bağlıdır. Modern kompozit tasarımının amacı, yüksek en-boy oranına sahip dolguları (CNT, grafen gibi) düşük konsantrasyonlarda ve mükemmel bir dispersiyonla kullanarak bir “kazan-kazan” durumu yaratmaktır: Hem istenen elektriksel iletkenliği elde etmek hem de aynı zamanda malzemenin mekanik özelliklerini iyileştirmek.

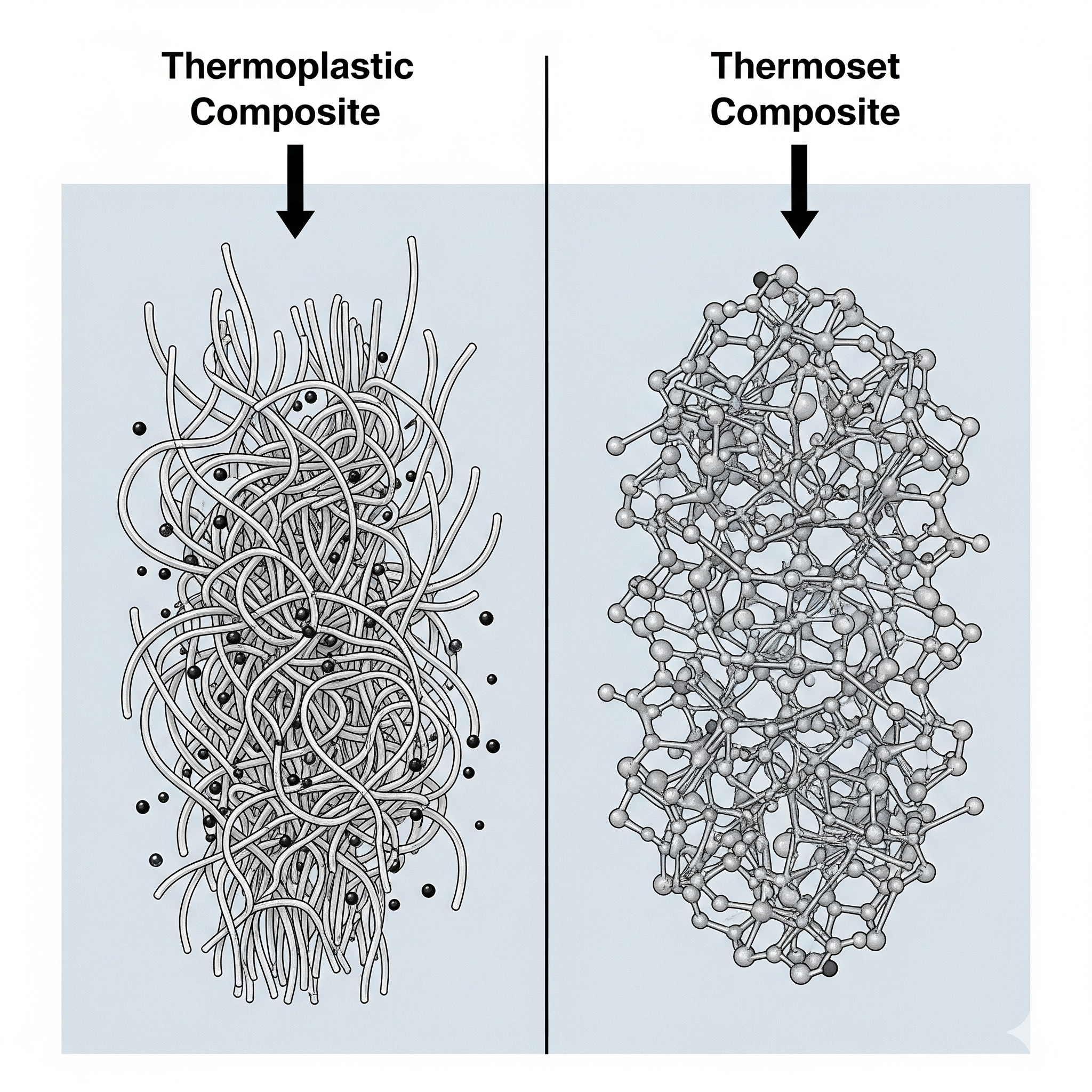

Termoplastik ve Termoset Matrisli İletken Kompozitler

Temel Fark: Geri Dönülebilir ve Geri Dönülemez

İki polimer ailesi arasındaki en temel fark, ısıya verdikleri tepkidir. Bu farkı anlamak için basit bir mutfak analojisi kullanabiliriz:

  • Termoplastikler Çikolata Gibidir: Katı haldeki çikolatayı ısıtarak eritebilir, bir kalıba dökebilir ve soğutarak tekrar katılaştırabilirsiniz. Bu işlemi defalarca tekrarlayabilirsiniz. Termoplastikler de böyledir; ısıtıldığında yumuşayan ve soğutulduğunda sertleşen, doğrusal veya dallanmış polimer zincirlerinden oluşurlar. Bu süreç fiziksel ve geri dönülebilirdir.
  • Termosetler Kek Gibidir: Sıvı haldeki kek hamurunu (reçine ve sertleştirici) fırına koyduğunuzda, ısı ile kimyasal bir reaksiyona girerek katılaşır. Pişmiş bir keki tekrar eritip sıvı hamur haline getiremezsiniz. Termosetler de böyledir; sıvı reçinelerin bir sertleştirici ile karıştırılıp ısıtılmasıyla, polimer zincirleri arasında kalıcı çapraz bağlar (cross-links) oluşur. Bu süreç kimyasal ve geri dönülemezdir.

Bu temel fark, iletken kompozitlerin üretiminden nihai performansına kadar her şeyi etkiler.

Termoset Matrisli İletken Kompozitler

Bu kompozitler, genellikle yüksek dayanım ve yüksek sıcaklık performansı gerektiren uygulamaların tercihidir.

  • Popüler Örnekler: Epoksi (en yaygın), Polyester, Fenolik reçineler, Vinil ester.
  • Üretim: İletken dolgu malzemeleri (karbon fiber, nikel tozu vb.), sıvı haldeki reçineye karıştırılır. Bu karışım daha sonra bir kalıba uygulanır ve uzun sürebilen bir kürleşme (pişirme) döngüsü ile katılaştırılır. (Örn: Reçine transfer kalıplama, el yatırması).
  • Avantajları:
    • Yüksek Sıcaklık ve Kimyasal Direnç: Sıkı çapraz bağlı yapıları sayesinde ısıya ve agresif kimyasallara karşı son derece dayanıklıdırlar.
    • Mükemmel Mekanik Özellikler: Genellikle çok sert (rijit) ve yüksek mukavemetlidirler.
    • İyi Dolgu Islatması: Reçinenin başlangıçtaki düşük viskozitesi, iletken dolgu malzemelerinin etrafını sarmasını ve iyi bir yapışma sağlamasını kolaylaştırır.
  • Dezavantajları:
    • Kırılganlık: Genellikle daha kırılgandırlar ve darbe dayanımları termoplastiklere göre daha düşüktür.
    • Uzun Üretim Süreleri: Kürleşme reaksiyonları saatler sürebilir, bu da seri üretim için uygun değildir.
    • Geri Dönüştürülemez: Kalıcı kimyasal bağlar nedeniyle geri dönüştürülemezler.
  • Tipik İletken Uygulamaları: Havacılık ve uzay sanayinde yapısal EMI kalkanlama bileşenleri, askeri elektronik muhafazalar, yüksek performanslı baskılı devre kartları (PCB’ler).

Termoplastik Matrisli İletken Kompozitler

Bu kompozitler, seri üretim, tokluk ve tasarım esnekliğinin ön planda olduğu uygulamalarda hakimdir.

  • Popüler Örnekler: Polikarbonat (PC), ABS, Polipropilen (PP), Poliamid (PA), PEEK.
  • Üretim: İletken dolgular, katı haldeki polimer granülleri ile birlikte bir ekstrüderde yüksek sıcaklıkta eritilerek karıştırılır (kompaundlama). Elde edilen iletken granüller, enjeksiyon kalıplama gibi hızlı yöntemlerle saniyeler içinde nihai ürüne dönüştürülür.
  • Avantajları:
    • Yüksek Tokluk ve Darbe Dayanımı: Doğrusal zincir yapıları darbe enerjisini daha iyi sönümlemelerini sağlar.
    • Hızlı Üretim Döngüleri: Saniyeler veya dakikalar içinde parça üretimi, onları yüksek hacimli üretim için ideal kılar.
    • Geri Dönüştürülebilirlik: Tekrar eritilip yeniden şekillendirilebilirler, bu da onları daha çevre dostu yapar.
    • Tasarım Esnekliği: Karmaşık geometrilere sahip parçaların üretimi daha kolaydır.
  • Dezavantajları:
    • Daha Düşük Sıcaklık Direnci: Genellikle termosetlere göre daha düşük sıcaklıklarda yumuşamaya başlarlar.
    • Zorlu Dispersiyon: Erimiş polimerin yüksek viskozitesi, iletken dolguların homojen bir şekilde dağıtılmasını zorlaştırır ve yüksek kesmeli karıştırma ekipmanları gerektirir.
  • Tipik İletken Uygulamaları: Tüketici elektroniği kasaları (EMI kalkanlama), otomotiv iç ve dış parçaları (ESD koruma), tıbbi cihaz muhafazaları, 3D baskı için iletken filamentler.

Karşılaştırma Tablosu: Hangi Matris Ne Zaman Seçilir?

ÖzellikTermoset KompozitlerTermoplastik Kompozitler
Üretim HızıYavaş (saatler)Hızlı (saniyeler/dakikalar)
Mekanik ÖzelliklerYüksek Sertlik, KırılganYüksek Tokluk, Darbe Dayanımı
Sıcaklık DirenciYüksekOrta-Düşük (PEEK hariç)
Kimyasal DirençMükemmelİyi
Geri DönüşümMümkün DeğilMümkün
Tasarım EsnekliğiSınırlıYüksek (karmaşık şekiller)
Tipik UygulamaHavacılık, Askeri, PCBTüketici Elektroniği, Otomotiv

E-Tablolar’a aktar

Sonuç olarak, “en iyi” matris diye bir şey yoktur; sadece “uygulama için en doğru” matris vardır. Eğer projeniz, aşırı sıcaklıklara dayanması gereken, mekanik olarak çok sert ve düşük hacimli üretilecek yüksek performanslı bir bileşen gerektiriyorsa, termosetler doğru seçimdir. Ancak, projeniz, milyonlarca adet üretilecek, darbelere karşı dayanıklı, geri dönüştürülebilir ve karmaşık bir tasarıma sahip bir ürün ise, termoplastikler tartışmasız liderdir. İletken kompozit tasarlarken, bu iki ailenin temel doğasını anlamak, başarıya giden yoldaki ilk ve en önemli adımdır.

Bakır Nano Tozları: Gümüşe Düşük Maliyetli Bir Alternatif mi?

Neden Alternatif Arıyoruz? Gümüşün Tahtını Sallayan Maliyet Sorunu

Gümüşün mükemmel bir iletken olduğu tartışılmaz bir gerçektir. Oksidasyona karşı doğal direnci, onu baskılı elektronik gibi hassas uygulamalarda son derece güvenilir kılar. Ancak bu avantajlar, özellikle büyük ölçekli ve maliyet odaklı pazarlar için sürdürülebilir olmayan bir ekonomik tabloyla birlikte gelir:

  • Yüksek Fiyat: Gümüş bir değerli metaldir ve fiyatı, emtia piyasalarındaki spekülasyonlara bağlı olarak sürekli değişir. Bu, üretim maliyetlerinde öngörülemezliğe yol açar.
  • Sınırlı Kaynaklar: Gümüş, bakır gibi endüstriyel metallere kıyasla çok daha nadirdir.

Bu nedenlerle, Nesnelerin İnterneti (IoT) cihazları, akıllı ambalajlar ve tüketici elektroniği gibi milyarlarca birimin üretileceği alanlarda gümüşe daha ucuz, daha bol ve performansı yakın bir alternatif bulmak, endüstri için stratejik bir zorunluluktur.

Sahneye Çıkan Rakip: Bakır Nano Tozlarının Avantajları

Bakır, bu alternatif arayışında en doğal adaydır.

  • Mükemmel İletkenlik: Saf bakırın elektriksel iletkenliği, saf gümüşün yaklaşık %95’i kadardır. Bu, çoğu uygulama için performanstan neredeyse hiç ödün verilmeyeceği anlamına gelir.
  • Dramatik Maliyet Avantajı: Bakır, gümüşe kıyasla çok daha ucuz ve bol bulunan bir endüstriyel metaldir. Bu, nihai ürün maliyetini önemli ölçüde düşürme potansiyeli sunar.
  • İyi Termal İletkenlik: Isıyı dağıtma yeteneği de gümüşe yakındır, bu da onu termal yönetim uygulamaları için de uygun kılar.

Bakırın Aşil Topuğu: Oksidasyon Problemi

Eğer bakır bu kadar iyiyse, neden hala her yerde gümüş kullanılıyor? Cevap tek bir kelimede gizli: Oksidasyon.

Bakır, havadaki oksijenle temas ettiğinde kolayca reaksiyona girerek yüzeyinde ince bir bakır oksit (CuO veya Cu2​O) tabakası oluşturur. Bu oksit tabakası, metalik bakırın aksine, elektriksel olarak yalıtkan veya yarı iletkendir. Nano ölçekte, parçacıkların yüzey alanı hacimlerine oranla devasa olduğu için bu sorun katlanarak büyür. Bir nano parçacığın yüzeyindeki sadece birkaç nanometre kalınlığındaki bir oksit tabakası bile, parçacıklar arasındaki elektriksel teması tamamen keserek iletkenlik ağının oluşmasını engelleyebilir. Bu durum, bakır bazlı mürekkeplerin hem raf ömrünü kısaltır hem de kürleşme sonrası performansını düşürür.

Oksidasyon Duvarını Yıkmak: Modern Çözümler ve Teknolojiler

Neyse ki, malzeme bilimindeki son gelişmeler, bu oksidasyon duvarını yıkmak için bir dizi yenilikçi çözüm sunmaktadır:

  1. Yüzey Pasivasyonu ve Çekirdek-Kabuk (Core-Shell) Yapıları: En umut verici yaklaşımlardan biridir. Bakır nano parçacıklarının çekirdeği, oksidasyonu önleyen ultra ince bir koruyucu “kabuk” ile kaplanır. Bu kabuk, organik bir molekül, bir polimer ve hatta gümüş veya nikel gibi daha kararlı bir metal tabakası olabilir.
  2. İndirgeyici Kimyasallar ve Mürekkepler: Mürekkep formülasyonuna, kürleşme (sinterleme) sırasında yüzeydeki oksit tabakasını kimyasal olarak temizleyen (indirgeyen) özel asitler veya ajanlar eklenir. Bu, parçacıkların temiz metalik yüzeyleriyle birbirine kaynamasını sağlar.
  3. Koruyucu Atmosferde İşleme: Bakır mürekkeplerin basılması ve kürleştirilmesi işlemleri, oksijen içermeyen inert bir atmosferde (örneğin, nitrojen veya argon gazı altında) yapılır. Bu, süreç boyunca oksidasyonu tamamen engeller ancak üretim maliyetini artırır.
  4. Yoğun Işıkla Sinterleme (Intense Pulsed Light – IPL): Bu teknikte, basılı devreye saniyenin binde biri gibi çok kısa sürelerde yoğun ışık flaşları uygulanır. Bu, bakır parçacıklarının, çevresindeki alt tabakaya zarar vermeden ve oksitlenmeye fırsat bulamadan anında birbirine kaynamasını sağlar.

Sonuç: Bakır Gerçekten Bir Alternatif mi?

Bu soruya 2025 yılı itibarıyla verilecek cevap, giderek daha güçlü bir “Evet” olmaktadır.

Bakır nano tozları, gümüşe göre doğası gereği daha fazla teknolojik zorluk sunsa da, geliştirilen yenilikçi anti-oksidasyon stratejileri bu zorlukları büyük ölçüde aşmıştır. Ticari olarak bakıldığında denklem şudur: Bakırın sunduğu düşük hammadde maliyeti, oksidasyonu önlemek için gereken daha karmaşık formülasyon ve işleme maliyetini dengelediği veya aştığı her uygulamada, bakır mantıklı bir alternatif haline gelir.

Gelecekte, yüzey kaplama teknolojileri daha da geliştikçe ve üretim süreçleri standartlaştıkça, bakırın pazar payının özellikle maliyetin kritik olduğu tüketici elektroniği, RFID/NFC etiketleri ve akıllı ambalajlar gibi alanlarda hızla artması beklenmektedir. Gümüş tahtında oturmaya devam edebilir, ancak artık arkasını çok daha dikkatli kollamak zorunda.

Geleceğin Akıllı Malzemeleri: Sensör Özellikli İletken Kompozitler

“Akıllı Malzeme” Nedir? Pasif Yapıdan Aktif Fonksiyona

Akıllı malzeme, çevresindeki bir değişime (stres, sıcaklık, ışık vb.) algılanabilir ve öngörülebilir bir şekilde tepki veren malzemedir. Geleneksel yaklaşımda, bir köprünün sağlığını izlemek için yüzeyine onlarca gerinim ölçer (strain gauge) yapıştırmak gerekir. Bu sensörler kırılgandır, zamanla yapıştıkları yerden ayrılabilir ve sadece belirli noktaları izleyebilirler.

Sensör özellikli iletken kompozitler ise bu sorunu ortadan kaldırır. Algılama yeteneği, malzemenin içine homojen bir şekilde dağılmıştır. Artık belirli bir noktayı değil, yapının tamamını kesintisiz bir şekilde dinleyebilirsiniz. Malzeme, kendi sinir sistemine sahip olur.

Çalışma Prensibi: Piezo-Direnç Etkisi (Piezoresistive Effect)

Bu akıllı davranışın arkasındaki temel bilimsel prensip piezo-direnç etkisidir. Bu etki, bir malzemenin mekanik olarak deforme olduğunda (gerildiğinde, büküldüğünde veya sıkıştırıldığında) elektriksel direncinde bir değişiklik göstermesi anlamına gelir.

İletken kompozitler bu etkiyi mükemmel bir şekilde sergiler:

  1. İletken Ağ: Malzemenin içinde, karbon nanotüpler (CNT’ler), grafen veya gümüş nanoteller gibi iletken dolguların oluşturduğu hassas bir perkolasyon ağı bulunur. Normal durumda, bu ağın belirli bir temel elektriksel direnci vardır.
  2. Deformasyon: Kompozit malzeme gerildiğinde veya büküldüğünde, polimer matris esner. Bu esneme, iletken dolgu parçacıklarını birbirinden hafifçe uzaklaştırır. Parçacıklar arasındaki mesafenin artması, elektronların üzerinden atlaması gereken boşlukları büyütür (tünelleme mesafesini artırır).
  3. Direnç Değişimi: Parçacıklar arasındaki bu mikroskobik ayrılma, tüm iletken ağın toplam elektriksel direncini anında ve ölçülebilir bir şekilde artırır. Sıkıştırma durumunda ise parçacıklar birbirine yaklaşır ve direnç düşer.

Bu direnç değişikliği, malzemenin ne kadar gerildiğini veya deforme olduğunu inanılmaz bir hassasiyetle bize söyler. Malzeme, kendi gerinim ölçeri haline gelir.

Bu Malzemeler Neleri “Hissedebilir”?

Bu temel prensibi kullanarak, iletken kompozitler çeşitli çevresel uyaranları algılayabilir:

  • Gerinim ve Stres Algılama (Yapısal Sağlık İzleme – SHM): Malzemenin ne kadar yüke maruz kaldığını, ne kadar büküldüğünü veya esnediğini anlık olarak ölçebilir. Rüzgar türbini kanatları, köprüler, binalar ve uçak gövdeleri gibi yapıların yorulmasını ve yaşlanmasını izlemek için idealdir.
  • Hasar ve Çatlak Tespiti: Malzemede mikroskobik bir çatlak oluştuğunda, bu çatlak iletken ağı fiziksel olarak koparır. Bu kopma, malzemenin direncinde ani ve çok büyük bir sıçramaya (teorik olarak sonsuz dirence) neden olur. Bu, hasarın nerede ve ne zaman başladığını anında tespit etmek için kusursuz bir alarm sinyalidir.
  • Sıcaklık Algılama: Birçok karbon bazlı dolgunun elektriksel direnci, sıcaklıkla öngörülebilir bir şekilde değişir. Bu özellik sayesinde malzeme, yüzeyi boyunca dağılmış bir termometre ağı gibi davranabilir. Örneğin, elektrikli araçların batarya paketlerinin sıcaklığını homojen bir şekilde izlemek için kullanılabilir.
  • Kimyasal ve Gaz Algılama: Belirli kimyasalları veya gazları emdiğinde şişen özel polimer matrisler kullanılarak, bu şişme iletken ağı deforme eder ve direnci değiştirir. Bu, örneğin bir uçak yakıt tankında sızıntı tespit etmek için kullanılabilir.

Devrimi Bekleyen Sektörler

  • Havacılık ve Uzay: Daha hafif ve kendi sağlığını sürekli denetleyen “akıllı” uçak yapıları. Bu, bakım ihtiyacını azaltır, güvenliği artırır ve öngörülemeyen arızaları önler.
  • İnşaat ve Altyapı: Depremler veya aşırı yüklenme sonrası yapısal hasarı anında bildiren köprüler, tüneller ve binalar.
  • Otomotiv: Kaza anında darbenin boyutunu ve yerini tespit eden akıllı şasi sistemleri; kendi sıcaklığını izleyen batarya muhafazaları.
  • Giyilebilir Teknoloji ve Biyomedikal: Vücut hareketlerini (duruş, eklem açısı) izleyen akıllı tekstiller; kullanıcının uyguladığı kuvveti “hissedebilen” gelişmiş protezler.
  • Yumuşak Robotik (Soft Robotics): Çevresiyle etkileşime giren ve dokunma hissi olan, kendi kendine hasar tespiti yapabilen robotik sistemler.

Sonuç olarak, sensör özellikli iletken kompozitler, malzeme biliminde bir sonraki büyük sıçramayı temsil ediyor. Artık sadece yük taşıyan veya koruma sağlayan pasif yapılar inşa etmekle kalmıyor, aynı zamanda çevrelerini algılayan, kendi durumlarının farkında olan ve bizimle iletişim kurabilen “akıllı” ve “hisseden” sistemler tasarlıyoruz. Bu teknoloji, daha güvenli, daha verimli ve daha akıllı bir geleceğin yapı taşlarını oluşturuyor.

İletken Dolgu Malzemelerinin Dağılımının (Dispersiyon) Önemi

Dispersiyon Nedir ve Neden Zordur? Düşman: Aglomerasyon

Dispersiyon, iletken dolgu parçacıklarının, yalıtkan polimer matrisi içinde tek tek veya çok küçük kümeler halinde, olabildiğince homojen ve eşit bir şekilde dağıtılması işlemidir.

Bu işlemin önündeki en büyük engel ise aglomerasyondur (topaklanma). Özellikle nano boyutlu dolgu malzemeleri (karbon nanotüpler, grafen, nano gümüş vb.), devasa yüzey alanları ve yüksek yüzey enerjileri (van der Waals kuvvetleri) nedeniyle birbirlerine karşı güçlü bir çekim hissederler. Mıknatıslı demir tozları gibi, bir araya gelip ayrılması çok zor olan sıkı topaklar oluşturma eğilimindedirler. Bu aglomeratlar, kompozit performansının baş düşmanıdır.

İyi Dispersiyonun Üç Kritik Faydası

Başarılı bir dispersiyon süreci, kompozitin her özelliğini temelden iyileştirir:

1. Üstün Elektriksel Performans (ve Daha Düşük Maliyet)

Bu, en bariz ve en önemli faydadır. Bir kompozitin iletken olması için, dolgu parçacıklarının birbirine temas ederek kesintisiz bir perkolasyon ağı oluşturması gerekir.

  • İyi Dispersiyon: Parçacıklar matrisin her yerine eşit dağıldığında, bu iletken ağı çok daha az sayıda parçacıkla, yani daha düşük bir perkolasyon eşiğinde oluşturabilirler. Bu, hedeflenen iletkenliğe daha az dolgu malzemesi kullanarak ulaşmak demektir. İletken dolgular genellikle pahalı olduğu için bu durum doğrudan maliyetin düşmesi anlamına gelir.
  • Kötü Dispersiyon: Aglomeratlar, binlerce parçacığı bir topak içinde hapseder. Bu hapsolmuş parçacıklar, iletken ağın oluşumuna katkıda bulunamaz ve etkili bir şekilde “israf edilmiş” olurlar. Sonuç olarak, aynı iletkenlik seviyesine ulaşmak için çok daha yüksek oranlarda dolgu malzemesi kullanmak gerekir, bu da hem maliyeti artırır hem de diğer özellikleri bozar.

2. Gelişmiş Mekanik Dayanım ve Güvenilirlik

Bir kompozitin sadece iletken olması yetmez; aynı zamanda dayanıklı da olmalıdır.

  • İyi Dispersiyon: İyi dağılmış, özellikle fiber veya levha şeklindeki nano dolgular (karbon fiber, CNT, grafen), polimer matrisi için bir takviye (reinforcement) görevi görebilir. Stresi matris boyunca dağıtarak malzemenin çekme mukavemetini, sertliğini ve darbe dayanımını artırabilirler.
  • Kötü Dispersiyon: Büyük aglomeratlar, malzemenin içinde adeta birer “boşluk” veya “yabancı cisim” gibi davranır. Bunlar, stres yoğunlaşma noktalarıdır. Malzeme bir darbeye veya gerilime maruz kaldığında, çatlaklar tam da bu zayıf noktalardan başlama eğilimindedir. Sonuç olarak, kötü disperse edilmiş bir kompozit, saf polimerden bile daha kırılgan ve mekanik olarak daha zayıf olabilir.

3. Tekrarlanabilir Üretim ve Tutarlı Kalite

Endüstriyel üretimde tutarlılık her şeydir. Üretilen her parçanın aynı özelliklere sahip olması beklenir.

  • İyi Dispersiyon: Homojen bir karışım, tutarlı bir eriyik akışkanlığı (viskozite) sağlar. Bu, enjeksiyon kalıplama veya 3D baskı gibi süreçlerde kalıbın her noktasının eşit dolmasını ve malzemenin öngörülebilir şekilde davranmasını sağlar. Sonuç, her seferinde aynı elektriksel ve mekanik özelliklere sahip, yüksek kaliteli ürünlerdir.
  • Kötü Dispersiyon: Aglomeratlar, erimiş plastiğin akışını bozabilir, ince nozulları veya kalıp yollarını tıkayabilir. Ayrıca, üretilen parçaların farklı bölgelerinde farklı iletkenlik değerleri görülmesine (“sıcak noktalar” ve “ölü bölgeler”) neden olur. Bu durum, ürünlerin güvenilirliğini ve kalitesini ciddi şekilde tehlikeye atar.

Başarılı Dispersiyon İçin Yöntemler

Bu kritik hedefi başarmak için endüstride çeşitli yüksek enerjili karıştırma teknikleri kullanılır:

  • Eriyik Harmanlama (Melt Compounding): Çift vidalı ekstrüderler, mekanik kesme kuvvetleri uygulayarak aglomeratları parçalar.
  • Ultrasonikasyon: Sıvı dispersiyonlarda, kavitasyon etkisiyle topakları dağıtır.
  • Yüzey Modifikasyonu: Dolgu yüzeylerinin kimyasını değiştirerek polimerle daha uyumlu hale getirir ve topaklanma eğilimini azaltır.

Sonuç olarak, dispersiyon, iletken kompozit üretiminde basit bir “karıştırma” adımı değildir; malzemenin ruhunu şekillendiren, performansını tanımlayan en temel süreçtir. Başarılı bir kompozit tasarlamak, sadece doğru malzemeleri seçmekle kalmaz, aynı zamanda bu malzemeleri moleküler düzeyde mükemmel bir uyum içinde bir araya getirme sanatında ustalaşmayı gerektirir. Unutmayın, bir kompozitin performansı, en zayıf halkası kadar güçlüdür ve o en zayıf halka, genellikle kötü dağılmış bir dolgu aglomeratıdır.

Nano Tozların Sağlık ve Güvenlik Riskleri Nelerdir?

Risk Nedir? Tehlike ve Maruz Kalma Denklemi

Herhangi bir risk değerlendirmesinin temelinde basit bir denklem yatar: Risk = Tehlike x Maruz Kalma.

  • Tehlike (Hazard): Bir maddenin doğası gereği zarar verme potansiyelidir.
  • Maruz Kalma (Exposure): O maddeyle temas etme durumudur.

Bir köpekbalığı potansiyel bir tehlikedir, ancak okyanusta yüzmüyorsanız sizin için bir risk oluşturmaz. Benzer şekilde, bir nano tozun potansiyel bir tehlike olması, ancak ona maruz kalındığında bir riske dönüşür. Bu nedenle, güvenlik stratejileri öncelikle maruz kalmayı ortadan kaldırmaya veya en aza indirmeye odaklanır.

Nano Tozları Potansiyel Bir Tehlike Yapan Nedir?

Nano tozların risk profilini, onları devrimci yapan özelliklerin aynısı belirler:

  1. Boyut ve Biyolojik Bariyerler: Nano parçacıklar (1-100 nm), o kadar küçüktür ki, vücudun doğal savunma mekanizmalarından kaçabilirler. Solunduklarında, akciğerlerin en derin kısımlarına (alveollere) kadar ulaşabilirler. Buradan kan dolaşımına karışma ve potansiyel olarak beyin, karaciğer, kalp gibi organlara ulaşma ihtimalleri, daha büyük parçacıklara göre daha fazladır.
  2. Yüksek Yüzey Alanı ve Reaktivite: Aynı ağırlıktaki daha büyük parçacıklara kıyasla, nano tozların toplam yüzey alanı devasadır. Bu yüksek yüzey alanı, onları kimyasal olarak çok daha reaktif hale getirir. Vücut içinde, bu artan reaktivite, hücrelere zarar verebilecek oksidatif strese ve iltihaplanmaya (enflamasyon) yol açabilir.
  3. Kimyasal Kompozisyon: Her nano toz eşit değildir. Bir nano parçacığın toksisitesi, yapıldığı malzemenin kendi doğasına da bağlıdır. Örneğin, biyolojik olarak uyumlu titanyum dioksit nano tozu ile potansiyel olarak daha toksik olan kadmiyum selenit nano tozunun risk profili tamamen farklıdır.

Maruz Kalma Yolları ve Risk Grupları

Maruz kalma riski, herkes için aynı değildir. En büyük risk, ham (işlenmemiş) tozlarla doğrudan çalışan profesyoneller içindir.

  • Maruz Kalma Yolları:
    • Soluma (İnhalasyon): En önemli ve en endişe verici maruz kalma yoludur. Kuru nano tozların havaya karışmasıyla doğrudan akciğerlere alınabilir.
    • Dermal Temas (Cilt): Sağlam derinin etkili bir bariyer olduğu düşünülse de, kesik veya sıyrıklar yoluyla emilim potansiyeli mevcuttur.
    • Yutma (İngesyon): Genellikle kazara, kirlenmiş ellerin ağıza götürülmesiyle meydana gelir.
  • Risk Grupları:
    • Mesleki Risk (Yüksek): Araştırmacılar, fabrika işçileri ve nano tozları üreten veya işleyen teknisyenler en yüksek risk grubundadır.
    • Tüketici Riski (Çok Düşük): Tüketicilerin karşılaştığı nano malzemeler, genellikle bir matris (plastik, boya, kumaş) içine hapsedilmiştir. Örneğin, iletken bir kompozit kutudaki karbon nanotüpler serbestçe havaya karışamaz. Bu nedenle, bitmiş ürünlerden kaynaklanan tüketici riski, mesleki riske göre kıyaslanamayacak kadar düşüktür.

Güvenli Yönetim ve Korunma Stratejileri

Nanoteknoloji endüstrisi, riskleri yönetmek için “Kontrollerin Hiyerarşisi” olarak bilinen çok katmanlı bir güvenlik yaklaşımı benimser. Amaç, her zaman en etkili yöntemden başlayarak riski kaynağında kontrol etmektir.

1. Mühendislik Kontrolleri (En Etkili): Maruz kalmayı fiziksel olarak engelleyen sistemlerdir.

  • Kapalı Sistemler: Nano tozlarla çalışırken çalışma dolapları (glove box) veya çeker ocaklar (fume hood) kullanmak.
  • Havalandırma: Toz kaynağına odaklanmış lokal egzoz havalandırma (LEV) sistemleri kurmak.
  • Islak İşleme: Mümkün olduğunda kuru tozlar yerine, havaya karışma riski olmayan sıvı dispersiyonlar (süspansiyonlar) halinde çalışmak.

2. İdari Kontroller: Güvenli çalışma alışkanlıkları oluşturur.

  • Eğitim: Çalışanları riskler ve güvenli taşıma prosedürleri hakkında kapsamlı bir şekilde eğitmek.
  • Etiketleme: Nano malzeme içeren tüm kapların, Malzeme Güvenlik Bilgi Formları (SDS) ile birlikte açıkça etiketlenmesi.
  • Belirlenmiş Alanlar: Nano tozlarla çalışılan alanları sınırlandırmak ve bu alanlarda yeme, içme gibi aktiviteleri yasaklamak.

3. Kişisel Koruyucu Donanım (KKD – PPE) (Son Savunma Hattı): Diğer kontrollerin yetersiz kaldığı durumlarda kullanılır.

  • Solunum Koruma: Nano parçacıkları filtreleyebilen P100 veya N95 tipi maskeler gibi uygun solunum koruyucuları kullanmak.
  • Cilt Koruma: Nitril eldivenler, partikül sızdırmaz laboratuvar önlükleri ve tam kapalı gözlükler giymek.

Sonuç olarak, nano tozların potansiyel riskleri, bilimsel olarak ciddiye alınması gereken bir konudur. Ancak bu riskler, “nanoteknoloji tehlikelidir” anlamına gelmez. Tıpkı kimya veya biyoteknoloji endüstrilerinde olduğu gibi, nanoteknoloji endüstrisi de riskleri anlaşılan ve standartlaştırılmış güvenlik protokolleriyle etkin bir şekilde yönetilebilen bir alandır. Bilgiye dayalı önlemler, mühendislik kontrolleri ve doğru kişisel koruyucu donanım kullanımı ile bu devrim niteliğindeki malzemelerin sunduğu inanılmaz faydalardan güvenli bir şekilde yararlanmaya devam edebiliriz.

3D Baskı İçin İletken Kompozit Filamentlerin Geliştirilmesi

Mükemmel Reçetenin İki Ana Bileşeni

Bir iletken kompozit filament geliştirmek, doğru bileşenlerle mükemmel bir reçete oluşturmaya benzer. Bu reçetenin iki ana bileşeni vardır:

A. Polimer Matris: Filamentin Omurgası

Bu, filamentin temel yapısal malzemesidir ve “plastik” kısmını oluşturur. Seçimi, filamentin yazdırılabilirliğini, mekanik özelliklerini ve son ürünün dayanıklılığını belirler.

  • Temel Polimerler: PLA (Polilaktik Asit) ve ABS (Akrilonitril Bütadien Stiren) gibi standart 3D baskı malzemeleri, işleme kolaylıkları ve düşük maliyetleri nedeniyle genellikle başlangıç noktasıdır.
  • Esnek Polimerler: TPU (Termoplastik Poliüretan) gibi elastomerler, esnek ve giyilebilir elektroniklerin basılması için gereken esnek iletken filamentlerin temelini oluşturur.
  • Yüksek Performanslı Polimerler: PEEK (Polieter Eter Keton) gibi malzemeler, yüksek sıcaklık ve kimyasal direnç gerektiren havacılık veya otomotiv gibi zorlu endüstriyel uygulamalar için geliştirilen filamentlerde kullanılır.

B. İletken Dolgu: Plastiğe Can Veren Güç

Bu, yalıtkan polimere elektriksel iletkenlik özelliğini kazandıran aktif bileşendir. Seçimi, filamentin iletkenlik seviyesini, maliyetini ve hatta yazdırılabilirliğini etkiler.

  • Karbon Bazlı Dolgular:
    • Karbon Siyahı: Düşük maliyeti nedeniyle en yaygın seçenektir. Genellikle antistatik (ESD) koruma gibi daha düşük iletkenlik gerektiren uygulamalar için idealdir.
    • Karbon Nanotüpler (CNT’ler) ve Grafen: Olağanüstü elektriksel özellikleri ve yüksek en-boy oranları sayesinde, çok daha düşük konsantrasyonlarda bile yüksek iletkenlik ağları (perkolasyon ağı) oluşturabilirler. Bu, polimerin mekanik özelliklerini daha az etkiler.
  • Metal Bazlı Dolgular:
    • Bakır ve Gümüş Tozları: Yüksek iletkenlik sunarlar ancak daha ağırdırlar, oksidasyona eğilimli olabilirler ve yazıcı nozulları için oldukça aşındırıcıdırlar.

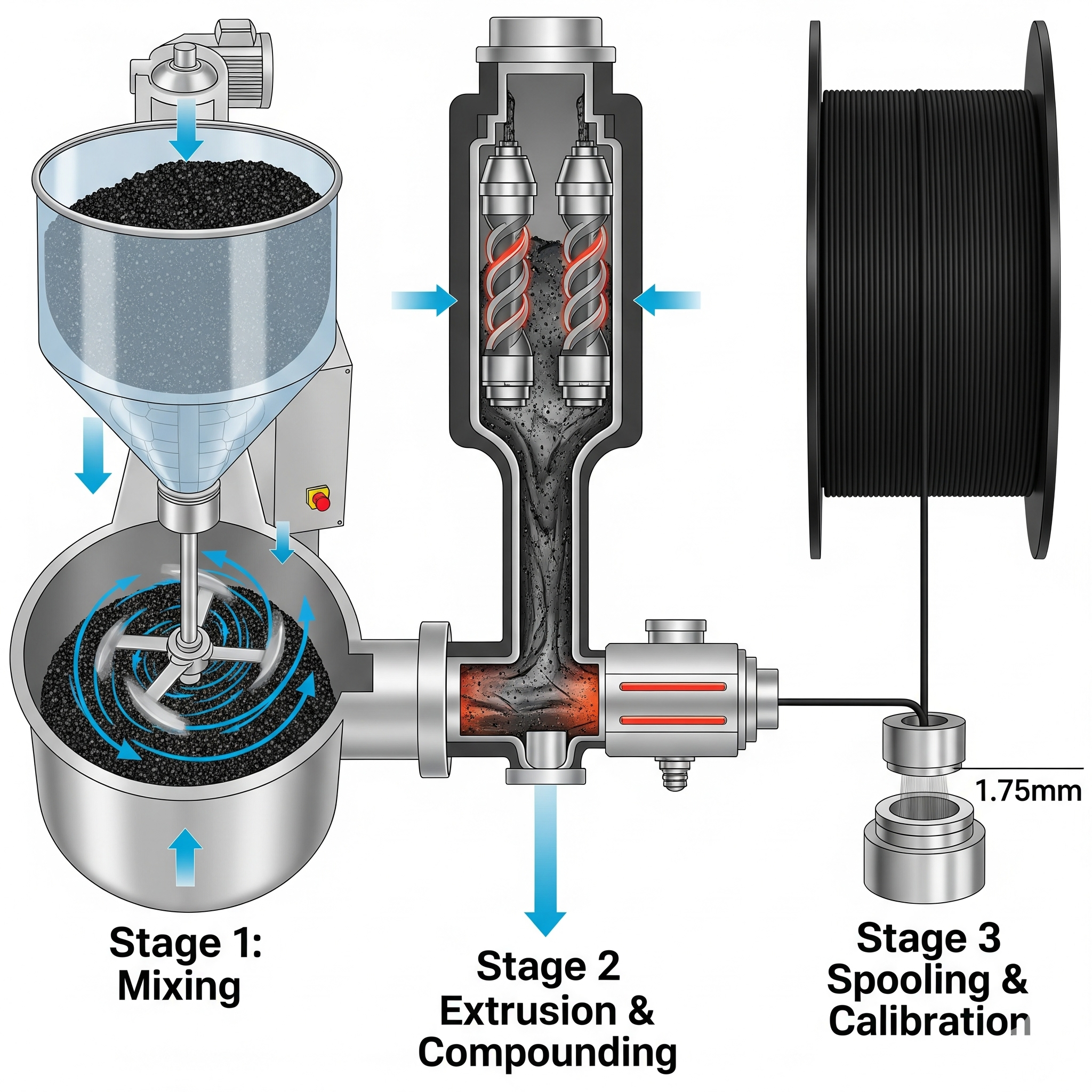

Geliştirme Süreci: Adım Adım Üretim

Doğru bileşenleri seçmek, savaşın sadece yarısıdır. Bu malzemeleri homojen ve tekrarlanabilir özelliklere sahip bir filamente dönüştürmek, hassas bir süreç gerektirir.

1. Malzeme Seçimi ve Formülasyon: İlk adım, hedeflenen uygulama için doğru polimer ve dolgu kombinasyonunu belirlemektir. Amaç, antistatik bir kutu mu, yoksa esnek bir sensör mü? Bu soru, kullanılacak malzemelerin türünü ve oranını (formülasyon) belirler.

2. Kompaundlama ve Dispersiyon: Homojenlik Savaşları Bu, sürecin en kritik adımıdır. İletken dolgu parçacıkları, polimer matrisi içinde mükemmel bir şekilde dağıtılmalıdır. Eğer dolgular topaklanırsa (aglomerasyon), filament içinde iletken olmayan ölü bölgeler oluşur ve baskı sırasında 3D yazıcı nozulunu tıkayabilir.

  • Çözüm: Çift vidalı bir ekstrüderde kompaundlama işlemi yapılır. Bu makine, erimiş polimeri ve iletken dolguları yüksek kesme kuvvetleri altında yoğun bir şekilde karıştırarak dolgu topaklarını parçalar ve homojen bir dağılım (dispersiyon) sağlar. Bu işlemin sonunda, artık iletken özelliklere sahip kompozit malzeme granül (pellet) formunda elde edilir.

3. Filament Ekstrüzyonu: Hassas Çap Kontrolü Elde edilen iletken kompozit granüller, tek vidalı bir filament ekstrüderine beslenir. Burada malzeme tekrar eritilir ve ince bir nozuldan geçirilerek sürekli bir iplik formunda çekilir. Bu aşamadaki en kritik parametre, filament çapının (örneğin, 1.75mm veya 2.85mm) son derece hassas bir şekilde kontrol edilmesidir. Çaptaki küçük bir sapma bile 3D baskı kalitesini ciddi şekilde etkileyebilir.

4. Kalite Kontrol ve Test: Üretilen her makara filament, elektriksel direncini (ohm/cm cinsinden) ve yazdırılabilirliğini doğrulamak için sıkı testlerden geçirilir.

Karşılaşılan Zorluklar ve Hassas Denge

  • İletkenlik vs. Yazdırılabilirlik: İletkenliği artırmak için dolgu miktarını artırmak, filamenti daha kırılgan ve sert hale getirir. Bu durum, filamentin makaradan beslenmesini zorlaştırabilir ve baskı sırasında kırılmasına neden olabilir. Ayrıca, yüksek dolgu oranları nozul aşınmasını artırır, bu nedenle genellikle sertleştirilmiş çelik nozullar kullanılması gerekir.
  • Maliyet vs. Performans: Grafen bazlı bir filament mükemmel iletkenlik sunabilir ancak maliyeti yüksek olur. Karbon siyahı bazlı bir filament ise çok daha ucuzdur ancak daha düşük performans sunar. Geliştiriciler, uygulama gereksinimlerine göre bu dengeyi dikkatle kurmalıdır.

Gelecek Perspektifi ve İnovasyonlar

İletken kompozit filamentlerin geliştirilmesi hızla devam etmektedir. Gelecekte bizi şunlar bekliyor:

  • Daha Yüksek İletkenlik: Toplu metallerin iletkenliğine yaklaşan, düşük güçlü elektronik devrelerin doğrudan basılmasına olanak tanıyan yeni nesil filamentler.
  • Esnek ve Esneyebilir Filamentler: Giyilebilir teknoloji ve yumuşak robotik için TPU bazlı, defalarca bükülüp esnetilebilen iletkenler.
  • Çok Malzemeli Baskı Sistemleri: Yalıtkan (standart PLA/ABS) ve iletken filamentleri aynı anda kullanarak tek bir işlemde tam entegre elektronik cihazlar basabilen gelişmiş 3D yazıcılar.

Sonuç olarak, 3D baskı için iletken kompozit filamentlerin geliştirilmesi, malzeme bilimi, kimya ve makine mühendisliğinin kesişim noktasında yer alan sofistike bir süreçtir. Bu süreçteki ustalık, sadece plastikleri değil, aynı zamanda fikirlerimizi de üç boyutlu, fonksiyonel bir gerçeğe dönüştürmemizi sağlayarak üretimde yeni bir çağın kapılarını aralamaktadır.

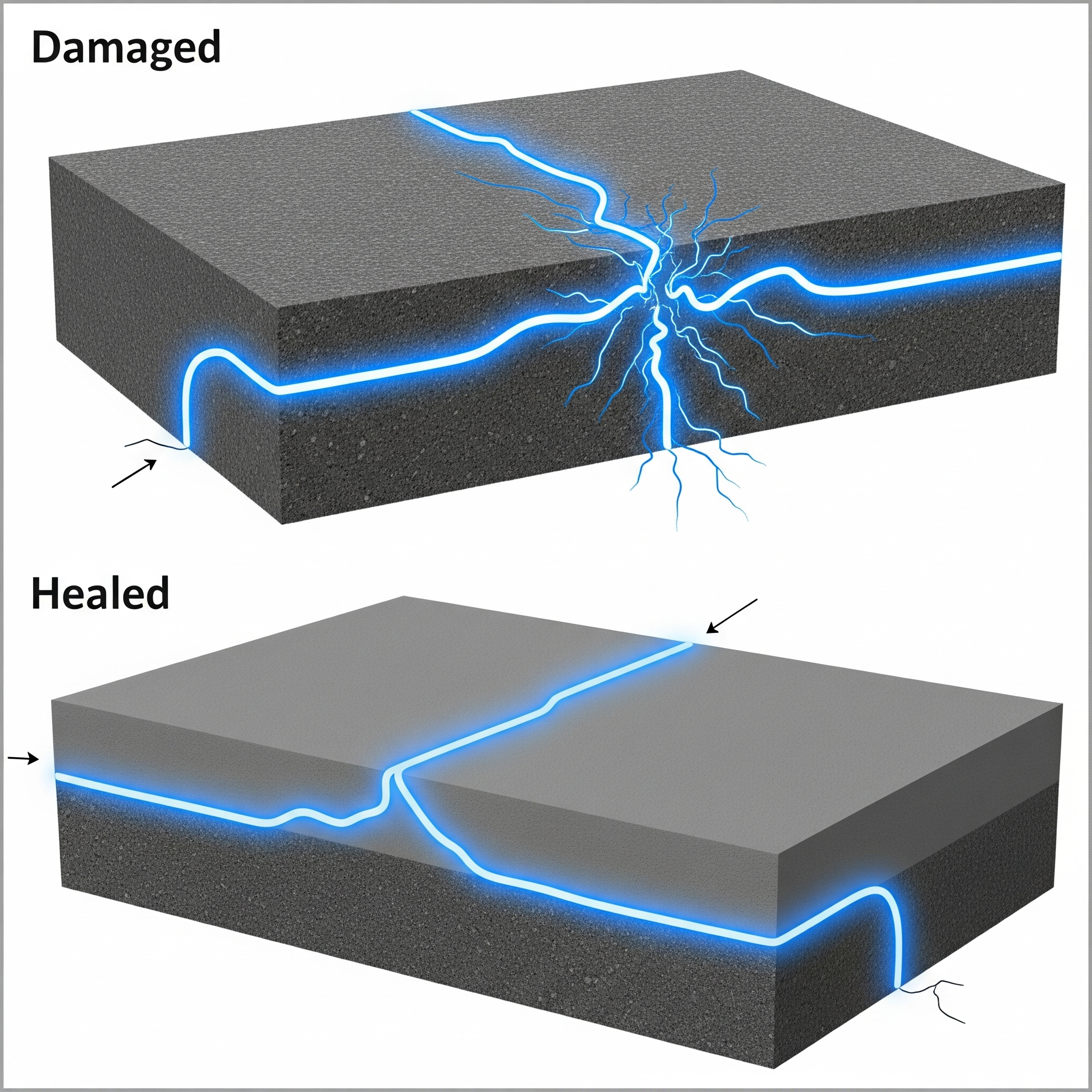

Kendi Kendini İyileştiren (Self-Healing) İletken Kompozitler

Standart Kompozitlerdeki Sorun: Kırılgan İletkenlik

Bir iletken kompozitin çalışması, içindeki iletken dolgu parçacıklarının (karbon nanotüpler, gümüş parçacıkları vb.) oluşturduğu kesintisiz bir perkolasyon ağına bağlıdır. Bu ağ, bir dizi yılbaşı ışığı gibidir; tek bir ampul patladığında veya kablo koptuğunda tüm sistem sönebilir. Benzer şekilde, kompozit malzeme büküldüğünde, gerildiğinde veya bir darbe aldığında oluşan mikro-çatlaklar, bu hassas ağı kolayca koparır ve malzemenin iletkenlik özelliğini tamamen yok eder. Bu durum, özellikle sürekli hareket ve deformasyona maruz kalan giyilebilir sensörler, esnek ekranlar veya yumuşak robotikler için büyük bir güvenilirlik sorunudur.

Kendi Kendini İyileştirme Mekanizmaları: Doğadan Esinlenen Teknoloji

Kendi kendini iyileştiren kompozitler, hasarı onarmak için genellikle doğadan (örneğin, canĺıların kan pıhtılaşması ve yara iyileşmesi) esinlenen iki ana strateji kullanır:

1. Dışsal (Extrinsic) İyileşme: Mikro-Kapsül Yöntemi

Bu yaklaşımda, iyileştirici ajanlar malzemenin içine “saklanır” ve sadece hasar anında ortaya çıkar.

  • Nasıl Çalışır? Polimer matrisin içine, sıvı bir iyileştirme ajanı (healing agent) ile dolu milyonlarca mikro-kapsül ve bu ajanı katılaştıracak bir katalizör dağıtılır. Malzemede bir çatlak oluştuğunda, bu kapsüller birer balon gibi patlar. Kapsülden sızan sıvı ajan, katalizörle temas ettiği anda polimerleşerek katılaşır ve çatlağı bir tutkal gibi doldurarak mekanik hasarı onarır.
  • İletkenlik Nasıl Geri Kazanılır? İletkenliği de onarmak için, bu sıvı iyileştirme ajanının içine gümüş nano parçacıklar veya karbon nanotüpler gibi iletken dolgular eklenir. Sıvı çatlağı doldururken, içindeki iletken parçacıkları da taşıyarak kopan elektrik ağının iki ucu arasında yeni bir köprü kurar.

2. İçsel (Intrinsic) İyileşme: Dinamik Kimyasal Bağlar

Bu daha gelişmiş yaklaşımda, malzemenin kendisi, doğası gereği iyileşme yeteneğine sahiptir. Polimer zincirleri, kırıldıktan sonra yeniden bir araya gelebilen özel dinamik (tersinir) kimyasal bağlarla (örneğin, hidrojen bağları, Diels-Alder reaksiyonları) birbirine bağlanmıştır.

  • Nasıl Çalışır? Malzeme hasar gördüğünde bu bağlar kopar. Ancak ısı veya ışık gibi bir dış uyaranla (bazen oda sıcaklığında kendiliğinden), bu bağlar yeniden oluşarak polimer zincirlerini birbirine diker ve çatlağı moleküler düzeyde onarır.
  • İletkenlik Nasıl Geri Kazanılır? Bu yöntemdeki en büyük zorluk, katı haldeki iletken dolguların bu iyileşme sürecine nasıl eşlik edecegidir. Çözüm, hareket kabiliyeti yüksek iletken dolgular kullanmaktır:
    • Sıvı Metal Mikro-damlacıkları: Polimer matrisin içine, oda sıcaklığında sıvı halde bulunan Galyum bazlı alaşımların mikro-damlacıkları dağıtılır. Polimer yırtıldığında veya kesildiğinde, bu damlacıklar da yırtılır ve içlerindeki sıvı metal, çatlağın içine akarak kopan devreyi anında yeniden tamamlar.
    • Hareketli Nano-Parçacıklar: İyileşen polimer matrisi, dinamik yapısı sayesinde hareket ederken, içindeki karbon nanotüp veya gümüş nanoteller gibi ince ve uzun dolguları da sürükleyerek çatlak boyunca yeniden hizalar ve iletken yolu onarır.

Geleceğin Uygulama Alanları

Kendi kendini iyileştiren iletken kompozitlerin potansiyeli, hayal gücüyle sınırlıdır:

  • Esnek Elektronik ve Giyilebilir Teknoloji: Kendi kendine onarım yapabilen akıllı giysiler, defalarca bükülüp esnetilebilen ekranlar ve hasar gördüğünde bile veri göndermeye devam eden biyometrik sensörler.
  • Havacılık ve Uzay: Uçak kanatlarına entegre edilmiş ve hasar gördüğünde kendi kendini onaran yapısal sağlık izleme sensör ağları. Bu, bakım maliyetlerini düşürür ve uçuş güvenliğini artırır.
  • Yumuşak Robotik (Soft Robotics): İnsan dokusunu taklit eden ve üzerinde oluşabilecek kesikleri veya aşınmaları kendi kendine onarabilen, dokunsal sensörlere sahip robotik eller veya “deriler”.
  • Tıbbi İmplantlar: Vücut içinde uzun yıllar boyunca işlevini sürdürmesi gereken ve zamanla oluşabilecek mikro-çatlakları onarabilen, sensör entegreli akıllı implantlar.

Sonuç olarak, kendi kendini iyileştiren iletken kompozitler, “kullan-at” kültürüne meydan okuyarak daha dayanıklı, daha güvenilir ve daha sürdürülebilir bir elektronik geleceğin kapılarını aralıyor. Henüz araştırma ve geliştirme aşamasında olan bu teknoloji, hasar görmenin bir cihazın ömrünün sonu olmadığı, aksine sadece küçük bir ara olduğu yeni bir dönemin habercisidir.

İletken Kompozitlerin Elektromanyetik Kalkanlama Performansı

EMI Kalkanlama Nedir ve Neden İhtiyaç Duyulur?

EMI kalkanlama, bir cihazı veya alanı istenmeyen elektromanyetik radyasyondan koruma veya bir cihazın kendi yaydığı radyasyonu dışarıya sızdırmasını engelleme işlemidir. Modern elektroniklerde, EMI sorunları ciddi olabilir:

  • Hassas Elektroniklerin Arızası: Radyo frekansı girişimleri (RFI), haberleşme ve navigasyon sistemlerinde hatalara yol açabilir.
  • Veri Bozulması: Veri aktarım hızları arttıkça, dış sinyallerin neden olduğu gürültü veri bütünlüğünü bozabilir.
  • Yasal Düzenlemeler: Birçok elektronik ürünün, belirli EMI emisyon ve bağışıklık standartlarına uyması yasal bir zorunluluktur.

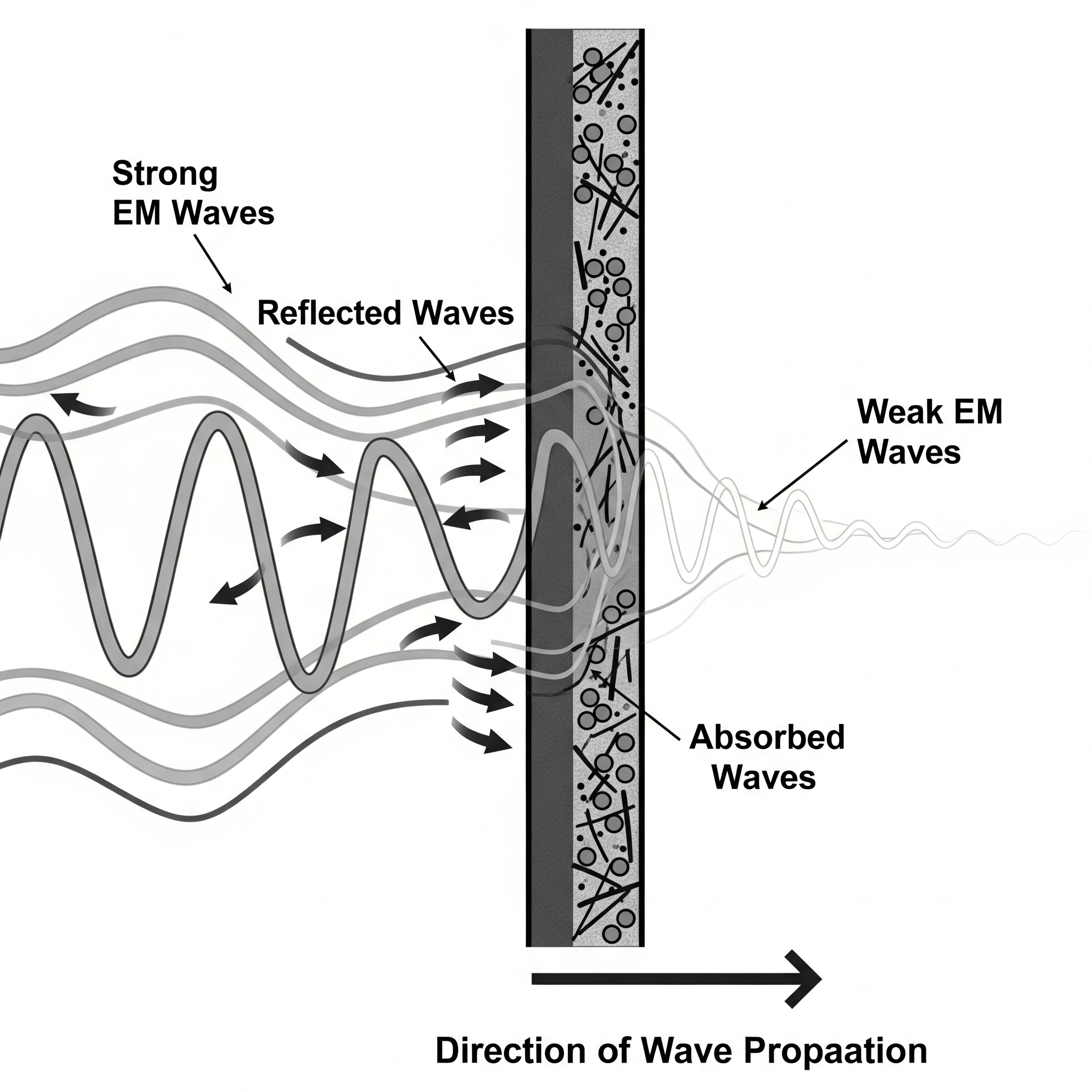

EMI kalkanlaması, temelde bir Faraday Kafesi prensibiyle çalışır. Elektromanyetik dalgalar, iletken bir malzemeye çarptığında üç ana şekilde etkileşime girer:

  1. Yansıma (Reflection): En büyük etki budur. Elektromanyetik dalgalar, iletken yüzeye çarptığında, yüzeydeki serbest elektronlar tarafından yansıtılır. Yüksek iletkenlik, daha fazla yansıma demektir.
  2. Soğurma (Absorption): Malzemenin içine nüfuz eden dalgalar, malzemenin içinde ısıya dönüşerek enerjilerini kaybeder. Bu, malzemenin kalınlığına ve manyetik geçirgenliğine bağlıdır.
  3. Çoklu Yansıma (Multiple Reflection): Malzeme içinde kalan dalgalar, iç yüzeylerde tekrar tekrar yansıyarak ek bir zayıflamaya uğrar.

İletken Kompozitler Nasıl Kalkanlama Sağlar?

İletken kompozitler, yalıtkan bir polimer matrisin içine yerleştirilmiş iletken dolgu malzemeleri sayesinde bu mekanizmaların tümünü kullanarak EMI kalkanlaması sağlar.

1. İletken Dolgu Malzemeleri: Performansın Anahtarı

Kalkanlama performansını belirleyen en kritik faktör, kullanılan iletken dolgu malzemesidir.

  • Gümüş (Ag) Dolgular: En yüksek elektriksel iletkenliği sağladıkları için mükemmel yansıtma yeteneğine sahiptirler. Genellikle yüksek performanslı ve maliyetin ikinci planda olduğu uygulamalarda tercih edilirler.
  • Nikel (Ni) Dolgular: İyi iletkenliklerinin yanı sıra manyetik geçirgenlikleri sayesinde dalgaları soğurma konusunda da etkilidirler. Bu “çifte etki”, onları birçok EMI kalkanlama uygulaması için ideal kılar. Genellikle kaplamalarda veya fiber formunda kullanılırlar.
  • Bakır (Cu) Dolgular: Gümüşe göre daha uygun maliyetli olup iyi iletkenlik sunarlar. Ancak oksidasyona karşı hassasiyetleri, koruyucu önlemler gerektirir.
  • Karbon Bazlı Dolgular (Karbon Fiber, Karbon Nanotüp, Grafen, Karbon Siyahı): Yüksek en-boy oranları ve hafiflikleriyle öne çıkarlar. Özellikle grafen ve karbon nanotüpler, yüksek yüzey alanları ve iyi iletkenlikleri sayesinde hem yansıma hem de soğurma mekanizmalarına katkıda bulunurlar. Karbon siyahı ise genellikle daha düşük frekanslarda veya daha ekonomik çözümler için kullanılır.

2. Dolgu Konsantrasyonu ve Perkolasyon Ağı

İletken dolgu konsantrasyonu, malzemenin elektriksel iletkenliğini ve dolayısıyla kalkanlama performansını doğrudan etkiler. Dolgu konsantrasyonu arttıkça, iletken ağ daha yoğun hale gelir, malzemenin iletkenliği artar ve bu da daha fazla yansıma ve soğurma anlamına gelir. Kompozitin perkolasyon eşiğini aşmak, etkin bir kalkanlama için ilk adımdır.

3. Dolgu Morfolojisi (Şekil) ve Boyutu

  • Yüksek En-Boy Oranı: Fiberler (karbon fiber, nikel fiber, karbon nanotüp) veya pullar (grafen, metal flake’ler) gibi yüksek en-boy oranına sahip dolgular, polimer matrisi içinde daha kolay bir iletken ağ oluşturur ve daha düşük konsantrasyonlarda bile etkin kalkanlama sağlar.
  • Nano Boyut: Nano boyutlu dolgular, daha geniş yüzey alanları ve kuantum tünelleme gibi etkiler sayesinde, mikro boyutlu dolgulara göre daha iyi dispersiyon ve daha düşük perkolasyon eşiği sunarak kalkanlama performansını artırabilir.

4. Kompozit Kalınlığı

Kalkanlama performansı, özellikle soğurma mekanizması için malzemenin kalınlığıyla ilişkilidir. Daha kalın bir kompozit, elektromanyetik dalgaları soğurmak için daha fazla fırsat sunar.

Kalkanlama Performansının Ölçümü: Kalkanlama Etkinliği (Shielding Effectiveness – SE)

EMI kalkanlama performansı, genellikle kalkanlama etkinliği (SE) olarak adlandırılan ve desibel (dB) cinsinden ölçülen bir değerle ifade edilir. SE değeri ne kadar yüksekse, malzeme o kadar etkilidir.

  • Tipik Değerler:
    • 10-20 dB: Antistatik uygulamalar için yeterli, temel kalkanlama.
    • 30-50 dB: Tüketici elektroniği ve bazı otomotiv uygulamaları için iyi.
    • 60+ dB: Yüksek performanslı askeri, havacılık ve tıbbi uygulamalar için mükemmel.

Uygulama Alanları

  • Elektronik Muhafazalar: Bilgisayarlar, akıllı telefonlar, yönlendiriciler ve diğer tüketici elektroniği cihazlarının plastik kasaları.
  • Otomotiv: Elektrikli araçların batarya yönetim sistemleri (BMS), motor kontrol üniteleri (ECU) ve sensör muhafazaları.
  • Havacılık ve Uzay: Uçakların aviyonik bölmeleri, kokpit ve radar kapakları (radomlar) gibi kritik elektronik sistemlerin korunması.
  • Tıbbi Cihazlar: MRI cihazları, monitörler ve diğer hassas tıbbi ekipmanların EMI’den korunması.

Sonuç olarak, iletken kompozitler, günümüzün ve geleceğin elektronik yoğunluklu dünyasında vazgeçilmez bir çözüm haline gelmiştir. Hafiflik, mekanik dayanım ve tasarım esnekliği gibi polimer özelliklerini EMI kalkanlama yeteneğiyle birleştiren bu akıllı malzemeler, cihazlarımızın daha güvenilir, daha verimli ve yasal standartlara uygun çalışmasını sağlayarak elektronik dünyasının görünmez kalkanı olarak görev yapmaktadır.

Nano Toz Boyutunun Kompozit İletkenliğine Etkisi

Temel Mekanizma: Her Şey Perkolasyon Ağı ile İlgili

Bir kompozitin iletken hale gelmesi için, iletken dolgu parçacıklarının polimer içinde birbirine temas ederek veya çok yaklaşarak kesintisiz bir elektriksel ağ oluşturması gerekir. Bu ağın oluştuğu minimum dolgu konsantrasyonuna perkolasyon eşiği denir. Parçacık boyutunun iletkenliğe olan tüm etkileri, bu perkolasyon ağının ne kadar verimli ve düşük bir konsantrasyonda kurulabildiğiyle ilgilidir.

Boyut Küçüldükçe Gelen Avantaj: Yüzey Alanı Patlaması

Aynı ağırlıkta dolgu malzemesi kullandığımızı varsayalım. Parçacık boyutu küçüldükçe, ortaya çıkan en büyük ve en önemli avantaj, toplam yüzey alanındaki devasa artıştır.

  • Nasıl Çalışır? 1 cm³’lük tek bir küp düşünün. Bu küpü her bir kenarı 0.1 cm olan 1000 küçük küpe bölerseniz, toplam hacim aynı kalır ancak toplam yüzey alanı 10 kat artar. Bu etki, nano ölçekte katlanarak büyür. Örneğin, 1 gram 100 nm’lik gümüş tozu ile 1 gram 20 nm’lik gümüş tozu karşılaştırıldığında, 20 nm’lik toz çok daha fazla sayıda parçacık içerir ve toplam yüzey alanı katbekat daha fazladır.
  • İletkenliğe Etkisi: Daha fazla yüzey alanı, parçacıkların birbirleriyle temas etme olasılığının artması demektir. Bu, perkolasyon ağının çok daha düşük bir dolgu konsantrasyonunda oluşmasını sağlar. Yani, parçacık boyutu küçüldükçe, teorik olarak perkolasyon eşiği düşer. Bu, aynı iletkenlik seviyesine daha az dolgu malzemesi kullanarak ulaşmak anlamına gelir, bu da hem maliyeti düşürür hem de kompozitin mekanik özelliklerini korur.

Kuantum Etkileri: Elektron Tünelleme Fenomeni

Nano ölçekte, iletkenlik için parçacıkların mutlaka fiziksel olarak birbirine değmesi gerekmez. İki parçacık arasındaki yalıtkan polimer katmanı yeterince inceyse (genellikle birkaç nanometre), elektronlar kuantum mekaniğinin bir mucizesi olan tünelleme etkisi sayesinde bu bariyeri “atlayarak” diğer parçacığa geçebilirler.

  • Boyutun Rolü: Daha küçük parçacıklardan oluşan bir ağ, potansiyel olarak daha fazla sayıda ancak daha küçük aralıklara sahip bir yapı oluşturur. Bu durum, elektron tünelleme olaylarının sayısını artırarak genel iletkenliğe önemli bir katkıda bulunabilir. Bu etki, malzemenin fiziksel temasın tam olarak sağlanamadığı durumlarda bile bir miktar iletkenlik göstermesini sağlar.

Madalyonun Diğer Yüzü: Dispersiyon Zorluğu ve Aglomerasyon

Nano toz boyutunu küçültmenin getirdiği en büyük zorluk ve en önemli pratik engel aglomerasyondur (topaklanma).

  • Neden Olur? Parçacıklar küçüldükçe, yüzey alanları hacimlerine göre çok daha baskın hale gelir. Bu durum, parçacıkları bir arada tutmaya çalışan van der Waals gibi yüzey kuvvetlerinin, onları ayırmaya çalışan kütleçekimsel veya mekanik kuvvetlerden çok daha güçlü olmasına neden olur. Sonuç olarak, ultra ince nano tozlar, bir araya gelip ayrılması çok zor olan sıkı topaklar oluşturma eğilimindedir.
  • İletkenliğe Etkisi: Aglomerasyon, iletkenlik için bir felakettir. Bir topak içindeki yüzlerce parçacık, perkolasyon ağına katılamaz ve etkili bir şekilde tek bir büyük parçacık gibi davranır. Bu, ağ oluşturmak için mevcut olan etkin parçacık sayısını büyük ölçüde azaltır ve perkolasyon eşiğini yükseltir. Yetersiz dağılmış (disperse edilmiş) 20 nm’lik bir toz, iyi dağılmış 100 nm’lik bir tozdan çok daha kötü bir iletkenlik performansı gösterebilir.

“Tatlı Nokta”: Optimal Parçacık Boyutunu Bulmak

Yukarıdaki rekabet eden etkiler göz önüne alındığında, kompozit iletkenliği için sihirli bir “en küçük en iyidir” kuralı olmadığı açıktır. Bunun yerine, bir “tatlı nokta” veya optimal parçacık boyutu mevcuttur.

Bu optimal boyut, bir denge noktasını temsil eder:

  • Parçacıklar, yüksek yüzey alanının avantajlarından yararlanacak kadar küçük olmalıdır.
  • Ancak aynı zamanda, mevcut üretim teknolojileriyle (örneğin, yüksek kesmeli ekstrüzyon, ultrasonikasyon) aglomerasyona yol açmadan polimer içinde homojen bir şekilde dağıtılabilecek kadar da büyük olmalıdır.

Bu tatlı nokta; kullanılan polimerin türüne, dolgu malzemesinin kimyasına ve uygulanan üretim prosesinin verimliliğine bağlı olarak değişir.

Sonuç olarak, nano toz boyutunun kompozit iletkenliği üzerindeki etkisi, teorik avantajlar ile pratik zorluklar arasında hassas bir danstır. Boyutu küçültmek, kağıt üzerinde daha verimli bir iletkenlik ağı vaat ederken, bu potansiyeli gerçeğe dönüştürmek, nano parçacıkları birbirinden ayrı tutma ve polimer matrisinde mükemmel bir şekilde dağıtma yeteneğimize bağlıdır. Bu nedenle, geleceğin yüksek performanslı iletken kompozitlerini tasarlamak, sadece daha küçük parçacıklar üretmek değil, aynı zamanda onları akıllıca kontrol etme ve işleme sanatıdır.

İletken Kompozitlerin Otomotiv Sektöründeki Uygulamaları

Otomotivde İletken Kompozitlere Neden İhtiyaç Var?

Modern bir otomobil, yüzlerce sensör, onlarca kontrol ünitesi (ECU), batarya yönetim sistemleri (BMS) ve yüksek voltajlı güç aktarma organları ile doludur. Bu karmaşık elektronik ekosistemin sorunsuz çalışması için elektriksel yönetim hayati önem taşır. Hafiflik için kullanılan standart plastikler ise bu noktada üç temel sorun yaratır:

  1. Elektromanyetik Parazit (EMI): Plastikler, elektronik bileşenleri dış kaynaklı veya diğer bileşenlerin ürettiği elektromanyetik dalgalardan koruyamaz. Bu durum, sensörlerin yanlış veri vermesine veya kontrol ünitelerinin arızalanmasına neden olabilir.
  2. Statik Elektrik Birikimi (ESD): Yakıt hatları veya hareketli parçalardaki sürtünme, statik elektrik birikmesine yol açabilir. Bu durum, yakıt buharlarının tutuşması gibi ciddi güvenlik riskleri oluşturabilir.
  3. İşlevsellik Eksikliği: Standart plastikler ısıtma veya sensör gibi elektriksel fonksiyonları yerine getiremez.

İletken kompozitler, polimer matrislere karbon siyahı, karbon nanotüpler, grafen veya metalik fiberler gibi dolgular eklenerek bu sorunların tamamına çözüm getirir.

Otomotiv Sektöründeki Kritik Uygulamalar

1. EMI/RFI Kalkanlama: Elektronik Beyni Korumak

Elektrikli araçların (EV) yükselişiyle birlikte, yüksek voltajlı motorlar, invertörler ve bataryalar güçlü elektromanyetik alanlar yaratır. Bu alanların, otonom sürüş için kritik olan hassas sensörleri (radar, lidar) ve kontrol ünitelerini etkilememesi gerekir.

  • Uygulama: Sensör muhafazaları, batarya yönetim sistemi (BMS) kutuları, radar kapakları (radomlar) ve elektronik kontrol ünitesi (ECU) kutuları, nikel kaplı karbon fiber veya grafen gibi dolgular içeren kompozitlerden üretilir. Bu malzemeler, bir Faraday kafesi görevi görerek hassas elektronikleri zararlı parazitlerden korur ve aracın güvenli çalışmasını sağlar.

2. Batarya Muhafazaları (EV Battery Enclosures)

Elektrikli araçların batarya paketleri, hem aracın en ağır bileşenlerinden biridir hem de yapısal bir rol oynar.

  • Uygulama: Geleneksel metal batarya kutularının yerini, karbon fiber takviyeli iletken kompozitler almaktadır. Bu kompozitler, hafiflik sağlayarak aracın menzilini artırırken, aynı zamanda kaza anında bataryayı koruyacak yüksek mekanik dayanım sunar. Entegre iletkenlik özellikleri sayesinde de batarya paketini EMI parazitlerinden koruyarak ek bir metal kalkanlama katmanına olan ihtiyacı ortadan kaldırır.

3. Yakıt Sistemi Bileşenlerinde ESD Koruması

Geleneksel içten yanmalı ve hibrit araçlarda, yakıtın borulardan akışı sırasında statik elektrik birikir. Bu statik yükün bir kıvılcıma neden olması, yakıt buharlarını ateşleyerek felaketle sonuçlanabilir.

  • Uygulama: Yakıt hatları, yakıt pompası bileşenleri, konektörler ve yakıt depoları, karbon siyahı veya karbon fiber içeren antistatik/statik dağıtıcı plastiklerden üretilir. Bu malzemeler, biriken statik yükü güvenli bir şekilde aracın şasisine ve toprağa dağıtarak kıvılcım oluşma riskini ortadan kaldırır.

4. Elektrostatik Boyama İçin İletken Gövde Panelleri

Otomotiv endüstrisi, verimli ve pürüzsüz bir yüzey sağlayan elektrostatik boyama yöntemini kullanır. Bu yöntemde, boya partikülleri elektrikle yüklenir ve topraklanmış olan metal gövde paneline çekilir. Ancak plastik tamponlar veya çamurluklar gibi yalıtkan parçalar bu yöntemle doğrudan boyanamaz.

  • Uygulama: Plastik gövde parçaları, iletken dolgular içeren kompozitlerden üretilir veya üzerlerine iletken bir astar atılır. Bu, plastik parçanın yüzeyini yeterince iletken hale getirerek elektrostatik boya işleminin metal parçalardaki gibi verimli ve homojen bir şekilde yapılmasını sağlar.

5. Entegre Isıtıcılar ve Sensörler

İletken kompozitler, sadece koruma sağlamakla kalmaz, aynı zamanda aktif fonksiyonlar da üstlenir.

  • Uygulama:
    • Isıtma Elemanları: Direksiyon simitleri, koltuklar, yan aynalar ve otonom sürüş kameralarının lensleri gibi yüzeylere entegre edilen iletken kompozit yollar, düşük voltajla etkili bir şekilde ısıtılabilir. Bu, geleneksel tel rezistanslara göre daha hafif, daha homojen ve daha dayanıklı bir ısıtma çözümü sunar.
    • Sensörler: Kompozit malzemenin elektriksel direncindeki değişimler, üzerine uygulanan basınç veya gerilme hakkında bilgi verebilir. Bu özellik, dokunmaya duyarlı yüzeyler (örneğin, iç mekandaki kontrol panelleri) veya yapısal sağlık durumunu izleyen entegre sensörler oluşturmak için kullanılır.

Sonuç olarak, iletken kompozitler, otomotiv endüstrisinin elektrifikasyon, hafifletme ve akıllı teknolojiler gibi mega trendlerine doğrudan yanıt veren kilit bir teknolojidir. Sadece pasif bir yapı malzemesi olmanın ötesine geçerek, araçların daha güvenli, daha verimli ve daha fonksiyonel olmasını sağlayan bu çok yönlü malzemeler, geleceğin otomobillerinin tasarım ve üretiminde giderek daha merkezi bir rol oynayacaktır.

Metal Nano Tozların Üretim Teknikleri: Kimyasal ve Fiziksel Yöntemler

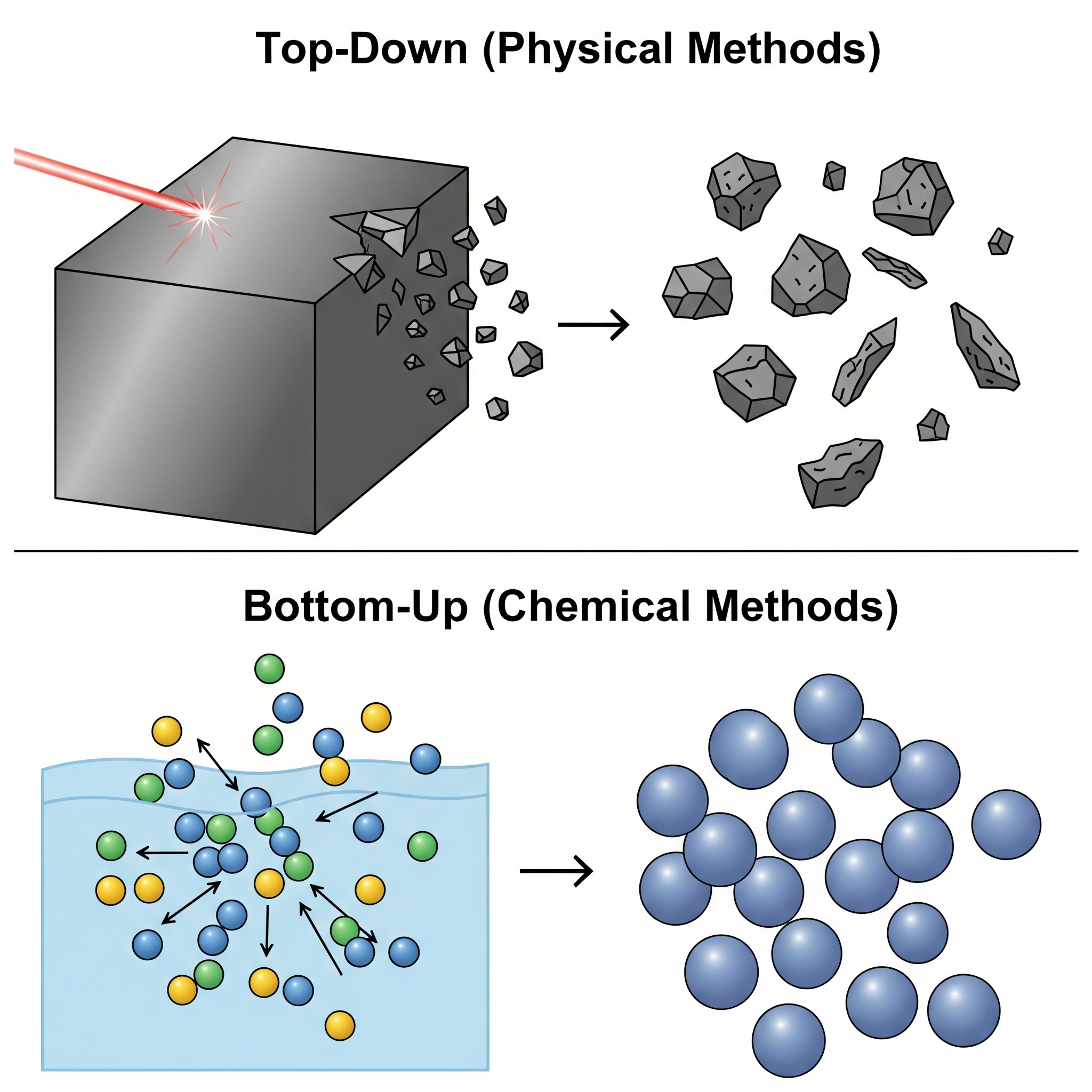

İki Farklı Felsefe: Top-Down vs. Bottom-Up

  • Yukarıdan Aşağıya (Top-Down) / Fiziksel Yöntemler: Bu yaklaşımda, büyük (bulk) bir metal malzeme, mekanik veya fiziksel enerji kullanılarak daha küçük parçalara, yani nano boyutlara “kırılarak” veya “aşındırılarak” indirgenir. Bu, bir heykeltıraşın büyük bir mermer bloğunu yontarak küçük bir heykel yapmasına benzetilebilir.
  • Aşağıdan Yukarıya (Bottom-Up) / Kimyasal Yöntemler: Bu yaklaşımda ise tam tersi bir yol izlenir. Nano parçacıklar, atomik veya moleküler seviyedeki yapı taşlarının (metal iyonları gibi) kimyasal reaksiyonlarla bir araya getirilmesiyle “inşa edilir”. Bu, lego parçalarından büyük bir yapı inşa etmeye benzer.

Kimyasal Yöntemler (Bottom-Up): Atomları Bir Araya Getirme Sanatı

Kimyasal yöntemler, genellikle parçacık boyutu ve şekli üzerinde daha hassas kontrol imkanı sunar.

1. Kimyasal İndirgeme (Chemical Reduction)

En yaygın, çok yönlü ve uygun maliyetli yöntemlerden biridir.

  • Süreç Nasıl İşler? Bir metal tuzu (örneğin, gümüş nitrat) bir çözelti içinde çözülür. Bu çözeltiye, metal iyonlarını (Ag+) nötr metal atomlarına (Ag0) dönüştürecek bir indirgeyici ajan (örneğin, sodyum borohidrür, sitrat) eklenir. Oluşan metal atomları bir araya gelerek nano parçacıkları oluşturur. Parçacıkların topaklanmasını önlemek ve boyutlarını kontrol altında tutmak için ortama stabilizatör veya kaplama ajanları (capping agents) eklenir.
  • Avantajları: Basit, hızlı, ölçeklenebilir ve parçacık boyutu üzerinde iyi kontrol sağlar.
  • Dezavantajları: İstenmeyen yan ürünler ve kimyasal kalıntılar içerebilir.

2. Sol-Jel Yöntemi

Özellikle metal oksit nano tozları için popüler olan bu yöntem, yüksek saflıkta ürünler verir.

  • Süreç Nasıl İşler? Metal alkoksit gibi moleküler öncüller, su ile reaksiyona sokularak hidrolize uğrar ve bir “sol” (kolloidal süspansiyon) oluşturur. Zamanla bu sol yoğunlaşarak “jel” adı verilen üç boyutlu bir ağ yapısına dönüşür. Bu jel daha sonra kurutulup ısıl işleme tabi tutularak istenen metal veya metal oksit nano tozu elde edilir.
  • Avantajları: Mükemmel homojenlik, yüksek saflık ve düşük işlem sıcaklıkları.
  • Dezavantajları: Yavaş bir süreçtir, genellikle pahalı öncül malzemeler gerektirir.

3. Hidrotermal / Solvotermal Sentez

Yüksek sıcaklık ve basınç altında kristal yapısı iyi tanımlanmış nano parçacıklar üretmek için kullanılır.

  • Süreç Nasıl İşler? Metal tuzlarını içeren çözelti, otoklav adı verilen kapalı, basınca dayanıklı bir kap içinde yüksek sıcaklıklara (100-1000 °C) ve basınçlara maruz bırakılır. Bu koşullar altında, normalde çözünmeyen malzemeler çözünerek reaksiyona girer ve yüksek kristal kalitesine sahip nano parçacıklar olarak çökelir. Su çözücü olarak kullanılıyorsa “hidrotermal”, organik bir çözücü kullanılıyorsa “solvotermal” olarak adlandırılır.
  • Avantajları: Yüksek kristalinite ve saflık, karmaşık morfolojiler (şekiller) elde etme imkanı.
  • Dezavantajları: Yüksek basınç ve sıcaklık nedeniyle pahalı ekipman gerektirir.

Fiziksel Yöntemler (Top-Down): Büyükten Küçüğe Yolculuk

Fiziksel yöntemler genellikle yüksek enerji gerektirir ve kimyasal kalıntı bırakmadıkları için çok saf ürünler elde etmeyi sağlar.

1. Mekanik Öğütme / Bilyalı Değirmen (Ball Milling)

En basit ve en eski “top-down” yöntemlerden biridir.

  • Süreç Nasıl İşler? Metal tozu veya küçük metal parçaları, sert bilyelerle (genellikle çelik veya seramik) birlikte kapalı bir hazne içine konur. Bu hazne yüksek hızlarda döndürülerek bilyelerin metal parçacıklarına sürekli çarpması sağlanır. Bu yüksek enerjili çarpışmalar, metal parçacıklarını kırarak ve deforme ederek boyutlarını nano ölçeğe indirir.
  • Avantajları: Basit, ucuz ve büyük miktarlarda üretim için ölçeklenebilir.
  • Dezavantajları: Geniş bir parçacık boyutu dağılımı verir, saflığı düşürebilecek kirlenmelere (bilyelerden veya hazneden) açıktır.

2. Lazer Ablasyonu (Laser Ablation)

Yüksek saflıkta ve dar boyut dağılımında kolloidal nano parçacıklar üretmek için kullanılır.

  • Süreç Nasıl İşler? Büyük bir metal hedef (target), bir sıvı (genellikle su veya etanol) içine daldırılır. Yüksek güçlü bir lazer ışını, bu metal hedefin yüzeyine odaklanır. Lazerin yoğun enerjisi, metalin küçük bir kısmını anında buharlaştırarak bir plazma bulutu oluşturur. Bu sıcak plazma, çevresindeki soğuk sıvı tarafından hızla soğutulur ve metal buharı yoğunlaşarak sıvı içinde dağılmış nano parçacıkları oluşturur.
  • Avantajları: Çok yüksek saflık (kimyasal reaktif kullanılmaz), dar boyut dağılımı.
  • Dezavantajları: Düşük üretim hızı ve yüksek ekipman maliyeti.

3. İnert Gaz Yoğunlaştırma (Inert Gas Condensation)

Vakum altında ultra saf nano tozlar üretmek için kullanılan bir tekniktir.

  • Süreç Nasıl İşler? Bir vakum odası içinde metal, ısıtılarak veya püskürtme (sputtering) yöntemiyle buharlaştırılır. Bu metal buharı, daha sonra odaya verilen soğuk bir inert gazla (helyum veya argon gibi) temas eder. Soğuk gaz, metal atomlarının hızla soğuyup bir araya gelerek nano boyutlu kümeler oluşturmasını sağlar. Bu kümeler daha sonra bir yüzeyde toplanır.
  • Avantajları: Ultra yüksek saflık, çok çeşitli metaller için uygulanabilirlik.
  • Dezavantajları: Düşük üretim miktarı ve yüksek vakum sistemleri gerektirmesi.

Sonuç olarak, “en iyi” nano toz üretim yöntemi diye bir şey yoktur; her şey uygulamanın gereksinimlerine bağlıdır. Yüksek hacimli ve düşük maliyetli bir uygulama için kimyasal indirgeme veya mekanik öğütme ideal olabilirken, ultra saf ve hassas boyut kontrolü gerektiren bir tıbbi veya elektronik uygulama için lazer ablasyonu veya inert gaz yoğunlaştırma gerekebilir. Üretim tekniği seçimi, nano malzemenin nihai performansı ile ekonomik fizibilite arasındaki dengeyi kurma sanatıdır.

Polimer Kompozitlerde İletkenlik Nasıl Artırılır?

Temel Prensip: Perkolasyon Ağını Optimize Etmek

İletkenliği artırmanın tüm yolları tek bir temel prensibe dayanır: Perkolasyon ağını optimize etmek. Bir kompozitin iletken hale gelmesi için, iletken dolgu parçacıklarının yalıtkan polimer matrisi içinde birbirine temas ederek kesintisiz bir yol oluşturması gerekir. Bu ağın oluştuğu minimum dolgu konsantrasyonuna perkolasyon eşiği denir.

Amaç, bu iletken ağı mümkün olan en düşük dolgu konsantrasyonunda ve en verimli şekilde oluşturmaktır. Bu sayede hem maliyet düşürülür hem de polimerin arzu edilen mekanik özellikleri (esneklik, darbe dayanımı vb.) korunur. İşte bu optimizasyonu sağlamanın yolları:

Strateji 1: Doğru İletken Dolgu Malzemesini Seçmek

Bu, iletkenliği etkileyen en önemli faktördür. Dolgu malzemesinin geometrisi, perkolasyon ağının ne kadar kolay oluşacağını doğrudan belirler.

  • En-Boy Oranı (Aspect Ratio) Kraldır: Bir parçacığın uzunluğunun genişliğine oranı, en-boy oranı olarak tanımlanır. Yüksek en-boy oranına sahip dolgular (fiberler, levhalar), düşük oranlı küresel parçacıklara göre çok daha düşük konsantrasyonlarda birbirine temas ederek bir ağ oluşturur.
    • 1D Dolgular (Fiberler): Karbon Nanotüpler (CNT’ler) ve Gümüş Nanoteller (AgNW’ler) gibi uzun ve ince yapılar, adeta bir ormandaki dallar gibi birbirine kolayca dolanarak çok düşük oranlarda bile (hacimce <%1) perkolasyon eşiğine ulaşır.
    • 2D Dolgular (Levhalar): Grafen ve metal pullar (flakes) gibi iki boyutlu, yassı yapılar, geniş yüzey alanları sayesinde temas olasılığını artırır ve perkolasyon eşiğini dramatik şekilde düşürür.
    • 0D Dolgular (Küresel): Geleneksel karbon siyahı veya metal tozları gibi küresel parçacıklar, düşük en-boy oranları nedeniyle bir ağ oluşturmak için çok daha yüksek konsantrasyonlara (hacimce >%15) ihtiyaç duyar.

Sonuç: Yüksek performans ve düşük dolgu oranı hedefleniyorsa, karbon nanotüp veya grafen gibi yüksek en-boy oranına sahip dolgular tercih edilmelidir.

Strateji 2: Dolgu Konsantrasyonunu Ayarlamak

İletkenlik, dolgu konsantrasyonuyla doğrusal bir ilişki göstermez. İlişki, “S-eğrisi” olarak bilinen bir grafikle ifade edilir.

  • Perkolasyon Eşiğinin Altı: Malzeme yalıtkandır.
  • Tam Eşikte: İletkenlik aniden ve milyonlarca kat artar.
  • Eşiğin Üstü: İletkenlik artmaya devam eder ancak artış hızı yavaşlar.

Dikkat: “Ne kadar çok, o kadar iyi” mantığı burada geçerli değildir. Gereğinden fazla dolgu malzemesi eklemek:

  • Maliyeti artırır.
  • Malzemeyi ağırlaştırır ve kırılgan hale getirir.
  • İşleme zorluklarına (yüksek viskozite gibi) neden olur.

En verimli yaklaşım, hedeflenen iletkenlik seviyesine ulaşmak için perkolasyon eşiğinin hemen üzerindeki “tatlı noktayı” bulmaktır.

Strateji 3: Dispersiyon Kalitesini Maksimize Etmek

En iyi dolgu malzemesini seçseniz bile, polimer içinde homojen bir şekilde dağıtamazsanız bir işe yaramaz. Nano parçacıklar, yüksek yüzey enerjileri nedeniyle birbirine yapışma ve topaklanma (aglomerasyon) eğilimindedir. Bu topaklar, iletken ağın oluşmasını engelleyen ölü bölgeler yaratır.

  • Çözüm:
    • Yüksek Kesmeli Karıştırma: Çift vidalı ekstrüderler gibi endüstriyel karıştırıcılar, erimiş polimer içinde mekanik kuvvetler uygulayarak topakları parçalar.
    • Ultrasonikasyon: Özellikle sıvı bazlı (çözelti) karıştırma yöntemlerinde, yüksek frekanslı ses dalgaları kavitasyon yaratarak nano parçacıkların mükemmel dağılmasını sağlar.
    • Yüzey Modifikasyonu: Dolgu parçacıklarının yüzeyine kimyasal gruplar ekleyerek (fonksiyonlandırma), polimer matrisi ile daha uyumlu hale getirilir ve topaklanma eğilimleri azaltılır.

Gelişmiş Teknikler: Hibrit Sistemler

Farklı türdeki iletken dolguları bir arada kullanmak, tek bir dolgu türünün sunamayacağı sinerjik etkiler yaratabilir.

  • Hibrit Dolgu Stratejisi: Örneğin, uzun menzilli bağlantılar kurmak için az miktarda karbon nanotüp (CNT) ve bu uzun bağlantılar arasındaki boşlukları daha ucuza doldurmak için karbon siyahı birlikte kullanılabilir. Bu, tek başına karbon siyahı kullanmaya göre çok daha düşük bir toplam dolgu oranıyla aynı iletkenliğe ulaşmayı sağlayabilir. Bu, hem maliyeti düşürür hem de mekanik özellikleri korur.

Sonuç olarak, bir polimer kompozitin iletkenliğini artırmak, çok sayıda değişkenin dikkatle yönetilmesini gerektiren bir optimizasyon problemidir. En verimli sonuca ulaşmak için; yüksek en-boy oranına sahip dolgular seçmek, konsantrasyonu perkolasyon eşiğinin hemen üzerinde hassas bir şekilde ayarlamak, mükemmel bir dispersiyon sağlamak ve sinerjik etkiler için hibrit sistemleri değerlendirmek gerekir. Bu stratejiler, geleceğin hafif, dayanıklı ve akıllı iletken malzemelerinin tasarlanmasının temelini oluşturur.

Karbon Siyahı (Carbon Black): En Yaygın İletken Dolgu Malzemesi

Karbon Siyahı Nedir? Sadece Siyah Bir Tozdan Daha Fazlası

Karbon siyahı, genellikle doğal gaz veya petrol gibi hidrokarbonların eksik yanması veya termal ayrışması sonucu kontrollü endüstriyel koşullarda üretilen, neredeyse saf elementel karbondan oluşan bir tozdur. Basit bir kurum veya isten farklı olarak, karbon siyahı, partikül boyutu, yüzey alanı ve “yapı” (structure) gibi özellikleri hassas bir şekilde kontrol edilen yüksek mühendislik ürünü bir malzemedir.

Atomik düzeyde, grafitinkine benzer bir yapıya sahiptir. Bu grafitik yapı, elektronların parçacıklar içinde hareket etmesine izin vererek ona doğal bir iletkenlik potansiyeli kazandırır. Özellikle iletken (conductive) karbon siyahı olarak adlandırılan özel türleri, daha yüksek bir “yapıya” sahiptir. Bu, birincil parçacıkların üzüm salkımına benzer, dallanmış zincirler veya agregatlar halinde birbirine kaynaştığı anlamına gelir. Bu dallanmış yapı, iletken bir ağ oluşturma yeteneğinin anahtarıdır.

Karbon Siyahını En Yaygın İletken Dolgu Yapan Nedir?

Grafen veya gümüş gibi daha yüksek iletkenliğe sahip alternatifler varken, karbon siyahının endüstrideki hakimiyetinin arkasında yatan çok güçlü nedenler vardır:

  1. Maliyet Etkinliği: Bu en önemli faktördür. Karbon siyahı, diğer iletken dolgu malzemelerinin neredeyse tamamından önemli ölçüde daha ucuzdur. Bu, özellikle büyük hacimli ve maliyetin kritik olduğu uygulamalar (ambalaj, otomotiv vb.) için onu rakipsiz kılar.
  2. İşleme Kolaylığı: Yıllardır endüstride kullanılan, özellikleri ve davranışları iyi bilinen bir malzemedir. Standart kompaundlama ekipmanları (çift vidalı ekstrüderler gibi) ile polimer matrislerine kolayca karıştırılabilir.
  3. Çok Fonksiyonluluk: Karbon siyahı, eklendiği polimere sadece iletkenlik kazandırmakla kalmaz. Aynı zamanda:
    • UV Direnci: Mükemmel bir UV emicidir, bu da dış mekan uygulamalarında plastiğin güneş ışığından kaynaklanan bozulmasını önler.
    • Pigmentasyon: Güçlü bir siyah pigmenttir.
    • Mekanik Güçlendirme: Özellikle kauçuk endüstrisinde (otomobil lastikleri gibi) birincil rolü olan mekanik dayanımı ve aşınma direncini artırır.
  4. Ayarlanabilir İletkenlik: Kullanılan karbon siyahının türü ve konsantrasyonu değiştirilerek, kompozitin nihai elektriksel direnci geniş bir aralıkta ayarlanabilir. Bu sayede, aynı temel dolgu malzemesi ile antistatik (yük birikimini önleyen), statik dağıtıcı (yükü yavaşça dağıtan) veya tam iletken malzemeler üretmek mümkündür.

İletkenlik Mekanizması: Perkolasyon Ağı Nasıl Oluşur?

Karbon siyahı, yalıtkan bir polimerin içine eklendiğinde perkolasyon teorisi prensibine göre çalışır. Düşük konsantrasyonlarda, karbon siyahı agregatları polimer içinde birbirinden izole halde bulunur ve malzeme yalıtkandır. Konsantrasyon artırıldıkça, bu “üzüm salkımları” birbirine yaklaşır ve perkolasyon eşiği adı verilen kritik bir konsantrasyonda, malzemenin bir ucundan diğerine uzanan ilk kesintisiz iletken yolu oluştururlar. Bu andan itibaren, malzemenin direnci aniden ve milyonlarca kat düşerek iletken hale gelir. İletken karbon siyahının dallanmış yapısı, küresel parçacıklara göre çok daha düşük konsantrasyonlarda bu ağı oluşturmasını sağlar.

Başlıca Uygulama Alanları

Karbon siyahının iletken dolgu olarak kullanıldığı başlıca alanlar şunlardır:

  • Antistatik (ESD) Ambalajlar: Hassas elektronik bileşenleri taşımak ve depolamak için kullanılan poşetler, köpükler, tepsiler ve kutular.
  • Otomotiv Sanayi: Statik kıvılcımların yangın riski oluşturmasını önlemek için yakıt hatları, konektörler ve yakıt tankları. Ayrıca, elektrostatik boyama işleminin verimliliği için iletken hale getirilmiş plastik gövde panelleri.
  • Kablo ve Tel Endüstrisi: Orta ve yüksek gerilim kablolarında, elektrik alanını düzenlemek ve voltaj stresini azaltmak için kullanılan yarı iletken (semi-conductive) kalkanlama katmanları.
  • Elektronik ve Konveyör Bantlar: Madencilik gibi patlama riski olan ortamlarda statik birikimi önlemek için kullanılan konveyör bantlar ve endüstriyel hortumlar.

Sonuç olarak, karbon siyahı belki de en gösterişli iletken dolgu malzemesi olmayabilir, ancak sunduğu maliyet/performans dengesi, işleme kolaylığı ve çok fonksiyonlu yapısı ile endüstrinin vazgeçilmez bir temel taşıdır. Yüksek teknolojili ve pahalı alternatiflerin gerekli olmadığı sayısız uygulamada, statik elektriğin görünmez tehdidine karşı güvenilir, etkili ve ekonomik bir çözüm sunarak modern teknolojinin güvenli bir şekilde işlemesini sağlamaya devam etmektedir.

İletken Nano Tozların Mürekkep ve Boyalardaki Kullanımı

Neden “Nano” Tozlar? Boyutun Getirdiği Dev Avantajlar

İletken mürekkep ve boyaların temel amacı, kuruduktan sonra yüzeyde kesintisiz bir elektriksel yol oluşturmaktır. Geleneksel mikro boyutlu metal tozları bunu başarmak için yüksek sıcaklıklarda (yüzlerce derece) fırınlanarak birbirine kaynamak (sinterlenmek) zorundadır. Bu durum, plastik gibi ısıya dayanıksız malzemelerin kullanımını imkansız hale getirir.

İletken nano tozlar (genellikle 1-100 nanometre boyutunda) ise bu denklemi tamamen değiştirir:

  1. Düşük Sıcaklıkta Kürleşme/Sinterleme: Nano parçacıklar, devasa yüzey alanı/hacim oranları sayesinde çok daha düşük sıcaklıklarda, hatta bazen oda sıcaklığında bile sinterlenebilir. Bu özellik, ısıya hassas ve esnek alt tabakaların (PET, TPU, kağıt, tekstil) kapısını elektronik üretimine sonuna kadar açar.
  2. Pürüzsüz Yüzeyler ve Yüksek Çözünürlük: Nano boyutlu parçacıklar, mikro parçacıklara göre çok daha pürüzsüz ve ince iletken hatlar oluşturur. Bu, özellikle yüksek frekanslı uygulamalar (antenler gibi) ve yüksek çözünürlüklü baskı (ince aralıklı devreler gibi) için kritiktir.
  3. Gelişmiş Baskı Performansı: Özellikle mürekkep püskürtmeli (inkjet) yazıcılarda, nano parçacıklar yazıcı nozullarını tıkama riski olmadan kolayca akabilir. Bu, güvenilir ve hassas baskı süreçleri sağlar.
  4. Daha İyi Dispersiyon: Nano tozlar, uygun formülasyonlarla mürekkep veya boya içinde daha stabil ve homojen bir şekilde dağılabilir (disperse olabilir). Bu, kaplamanın her noktasında tutarlı bir iletkenlik performansı sunar.

Mürekkep ve Boyalarda Kullanılan Başlıca İletken Nano Tozlar

  • Gümüş Nano Tozları (Ag): En yüksek iletkenliği ve kimyasal kararlılığı (oksidasyona direnç) sunması nedeniyle endüstri standardı olarak kabul edilir. Yüksek performans gerektiren baskılı elektronik uygulamalarının vazgeçilmezidir. Maliyetinin yüksek olması en büyük dezavantajıdır.
  • Bakır Nano Tozları (Cu): Gümüşe en yakın iletkenliği sunan, çok daha uygun maliyetli bir alternatiftir. Oksidasyona karşı hassasiyeti en büyük zorluğudur. Genellikle oksidasyonu önlemek için özel koruyucu kaplamalarla veya inert atmosfer altında kürleşen formülasyonlarla kullanılır.
  • Karbon Bazlı Nano Malzemeler (Grafen, Karbon Nanotüpler – CNTs): Metalik nano tozlardan daha düşük iletkenliğe sahip olsalar da, mükemmel esneklikleri, mekanik dayanıklılıkları ve düşük maliyetleri ile öne çıkarlar. Özellikle giyilebilir sensörler, esnek ısıtıcılar ve şeffaf iletken filmler için idealdirler.

Uygulama Alanları: Fikirden Ürüne Baskılı Fonksiyonellik

İletken nano tozlarla zenginleştirilmiş mürekkep ve boyalar, sayısız endüstride yenilikçi ürünlerin kapısını aralamaktadır:

  • Baskılı Elektronik:
    • RFID/NFC Antenleri: Akıllı etiketlerde, lojistik takip sistemlerinde ve temassız ödeme kartlarında kullanılan antenlerin seri üretimi.
    • Esnek Devre Kartları (FPCs): Giyilebilir cihazlar veya kavisli yüzeylere sahip elektronik ürünler için esnek bağlantı devreleri.
    • Sensörler: Tıbbi teşhis striplerinden (örneğin kan şekeri), çevresel sensörlere ve giysilere entegre edilmiş dokunmatik sensörlere kadar geniş bir yelpaze.
    • Ekran Teknolojileri: OLED ve QLED ekranların elektrot katmanlarının basılması.
  • EMI/RFI Kalkanlama Boyaları: Hassas elektronik cihazların (örneğin, tıbbi cihazlar, askeri ekipmanlar, telekomünikasyon cihazları) plastik muhafazalarını elektromanyetik ve radyo frekansı parazitlerinden korumak için bir Faraday kafesi görevi gören iletken bir katmanla kaplanması.
  • Antistatik (ESD) Kaplamalar: Patlayıcı ortamlar veya hassas elektronik montaj alanları gibi statik elektrik birikiminin tehlikeli olduğu yüzeyleri korumak için kullanılır.
  • Akıllı Tekstiller ve Giyilebilir Teknoloji: Doğrudan kumaş üzerine basılan devreler, sensörler ve ısıtma elemanları ile fonksiyonel giysiler oluşturulması.

Sonuç olarak, iletken nano tozlar, mürekkep ve boyaları basit birer kaplama malzemesi olmaktan çıkarıp, onları fonksiyonel elektronik cihazlar üreten yüksek teknolojili sıvılara dönüştürmüştür. Düşük sıcaklıkta işlenebilme, esnek yüzeylere uygulanabilme ve yüksek çözünürlüklü üretim imkanı sunma gibi avantajlarıyla bu mikroskobik parçacıklar, Nesnelerin İnterneti (IoT), giyilebilir teknoloji ve esnek elektronik gibi geleceği şekillendiren alanların temelini oluşturmaktadır.

Nanomalzeme Satın AL

Nanomalzemeler

Periyodik Tablo

Aralık 2025
P S Ç P C C P
« Kas
1234567
891011121314
15161718192021
22232425262728
293031

Son Yazılar

Haber bülteni

© 2019 All Rights Reserved
1
×
Merhaba! Bilgi almak istiyorum.
AI
Nanokar AI
Cevrimici

Merhaba! Ben Nanokar AI asistaniyim. Size nasil yardimci olabilirim?
