2030’da Elektronik: Hangi İletken Malzemeler Hayatımızda Olacak?
Bugün elimizdeki akıllı telefonlardan, evimizdeki cihazlara, giyilebilir teknolojilerden otonom araçlara kadar her şey, içinde bulundurduğu karmaşık elektronik devreler sayesinde çalışıyor. Bu devrelerin temel taşı ise elektrik akımını taşıyan iletken malzemeler. Yıllardır bakır ve gümüş gibi geleneksel metaller bu alanda başı çekse de, elektronik dünyası durmaksızın evriliyor. 2030 yılına geldiğimizde, çok daha esnek, verimli, sürdürülebilir ve hatta görünmez iletkenlerle donatılmış bir dünyada yaşayacağız.
Peki, önümüzdeki 10 yıl içinde elektronik dünyasına damgasını vuracak, hayatımızı şekillendirecek iletken malzemeler hangileri olacak? Bu blog yazısında, geleceğin elektroniklerinde kilit rol oynayacak malzemeleri ve onların getireceği yenilikleri inceliyoruz.
1. Esneklik ve Şeffaflıkta Devrim: 2D Malzemeler (Grafen, MXene ve Daha Fazlası)
Günümüz elektroniği genellikle sert ve opak yapıdadır. Ancak gelecekteki akıllı kıyafetler, bükülebilir ekranlar ve şeffaf cihazlar için bu durum değişmek zorunda. İşte burada 2D malzemeler devreye giriyor:
- Grafen: Karbon atomlarının tek katmanlı mucizesi grafen, hala geleceğin en parlak iletkenlerinden biri. Olağanüstü elektriksel ve termal iletkenliği, esnekliği, şeffaflığı ve mekanik dayanıklılığı sayesinde esnek ekranlar, giyilebilir sensörler, yüksek hızlı transistörler ve şeffaf iletken filmler (TCF) gibi alanlarda yaygınlaşacak. Özellikle giyilebilir sağlık cihazlarında, biyosensörlerde ve hatta akıllı lenslerde grafen tabanlı iletkenler kritik rol oynayacak.
- MXeneler: Geçtiğimiz on yılda keşfedilen titanyum karbür (Ti3C2Tx) gibi MXeneler, metalik iletkenlikleri, yüksek yüzey alanları, hidrofilik yapıları ve nispeten kolay işlenebilirlikleri ile dikkat çekiyor. Enerji depolama (süperkapasitörler, piller), elektromanyetik kalkanlama ve esnek elektroniklerde grafene rakip olacak önemli bir malzeme haline gelecekler.
- Diğer 2D Malzemeler: Borofen, tek katmanlı geçiş metali dikalkojenürler (TMDC’ler) gibi diğer 2D malzemeler de, yarı iletken ve metalik özelliklerin benzersiz kombinasyonlarıyla ultra ince, esnek ve hatta katlanabilir elektronik cihazların temelini oluşturacak.
2. Sürdürülebilirlik ve Biyolojik Uyumluluk: İletken Polimerler ve Biyo-İletkenler
Elektroniğin çevresel ayak izi ve sağlık üzerindeki etkileri giderek daha fazla önem kazanıyor. 2030’da, bu konulara odaklanan iletken malzemeler daha fazla hayatımızda olacak:
- İletken Polimerler (E-Polimerler): PEDOT:PSS gibi malzemeler, zaten esnek elektronik ve biyoelektronik uygulamalarında kullanılıyor. Hafif, esnek ve biyo-uyumlu olmaları sayesinde giyilebilir sensörler, yapay sinir arayüzleri, implant edilebilir cihazlar ve hatta elektronik tekstillerin yaygınlaşmasında kilit rol oynayacaklar. Düşük maliyetleri ve kolay işlenebilirlikleri de önemli avantajları.
- Biyo-İletken Malzemeler: Canlı dokularla uyumlu ve sinyal iletimi yapabilen ipek fibroin, selüloz veya protein bazlı iletkenler, biyo-uyumlu implantlar, akıllı yara bantları ve yeni nesil medikal sensörler için geleceğin malzemeleri olacak. Vücut içinde uzun süre sorunsuz çalışabilen elektronikler için vazgeçilmezler.
3. Geleneksel Metallerin Gelişmiş Formları: Nano Gümüş ve Bakır
Bakır ve gümüşün tahtı tamamen sarsılmayacak. Ancak 2030’da bu metalleri çok daha gelişmiş formlarda kullanacağız:
- Nano Gümüş ve Nano Bakır Mürekkepler: Nanoparçacık teknolojisi sayesinde, gümüş ve bakır artık ultra ince hatlarda, düşük sıcaklıklarda işlenebilen mürekkepler ve pastalar halinde kullanılabilecek. Bu, 3D baskılı elektronikler, esnek devreler, ince film güneş pilleri ve sensörlerin üretiminde devrim yaratacak. Özellikle maliyet etkin nano bakırın kullanımı artacak.
- Sinterlenmiş Bakır ve Gümüş: Yüksek güç elektroniği ve termal yönetim uygulamalarında, nanometre boyutundaki tozların yüksek performanslı ısı ve elektriksel iletkenlik sağlayacak şekilde sinterlenmesi, daha küçük, daha hafif ve daha güvenilir güç modülleri geliştirmeyi sağlayacak. Özellikle elektrikli araçlar ve yenilenebilir enerji sistemleri için kritik.
4. Optoelektronik ve Kuantum Hesaplamanın Malzemeleri
Gelecekteki elektronikte sadece elektrik akımı değil, ışık ve hatta kuantum etkileşimleri de önem kazanacak.
- Yarı İletken Nanoteller (Semiconductor Nanowires): Galyum Nitrür (GaN) veya İndiyum Fosfür (InP) gibi yarı iletken nanoteller, yüksek verimli LED’ler, lazerler, güneş pilleri ve ultra küçük transistörler için kullanılacak. Boyutları sayesinde kuantum etkileri gözlemlenebilir, bu da onları yeni nesil kuantum elektronik için potizyonel aday yapar.
- Topolojik İzolatörler: Kuantum fiziğinin en ilgi çekici alanlarından biri olan topolojik izolatörler, içleri yalıtkan olsa da yüzeyleri veya kenarları boyunca elektriği sürtünmesiz (veya çok az sürtünmeyle) ileten egzotik malzemelerdir. Kuantum hesaplama ve ultra düşük güç tüketimli elektronikler için büyük umut vadediyorlar.
2030’da Elektronik: Daha Akıllı, Daha Esnek, Daha Sürdürülebilir
2030 yılına geldiğimizde, elektronik cihazlar sadece daha küçük ve daha güçlü olmakla kalmayacak. Aynı zamanda çevremizle daha organik bir şekilde bütünleşecek, giydiğimiz kıyafetlerin bir parçası olacak, sağlığımızı sürekli izleyecek ve hatta enerji üretiminde yeni ufuklar açacak. Bu devrimin arkasındaki itici güç, bakır ve gümüşün ötesine geçen, her biri kendi benzersiz özellikleriyle geleceğin elektroniklerini şekillendiren bu yeni nesil iletken malzemeler olacak.
Gelecek, görünmez, bükülebilir ve akıllı iletkenlerle donatılmış bir elektronik çağına işaret ediyor.
Gümüş İletkenler vs. Karbon İletkenler: Maliyet ve Performans Analizi
Elektronik dünyası, devreleri hayata geçiren iletken malzemeler üzerine kuruludur. Bu alanda iki popüler yarışmacı, yüksek performansıyla bilinen gümüş iletkenler ve çok yönlülüğüyle öne çıkan karbon iletkenler, sürekli bir karşılaştırma konusudur. Peki, bir sonraki projeniz veya ürününüz için hangisi daha doğru bir seçim? Sadece performans mı, yoksa maliyet mi öncelikli?
Bu blog yazısında, gümüş ve karbon bazlı iletkenlerin (mürekkepler, macunlar ve polimerler) dünyasına derinlemesine bir dalış yapıyor, maliyet ve performans ekseninde kapsamlı bir analiz sunuyoruz.
Temel Özellikler: Yarışmacıları Tanıyalım
Her iki malzeme de iletkenlik görevini başarıyla yerine getirse de, bunu çok farklı özellikler ve maliyetlerle yaparlar.
- Gümüş İletkenler: Genellikle gümüş pul (flake) veya nanoparçacıkların bir polimer bağlayıcı içinde dağıtılmasıyla oluşturulur. Gümüş, doğası gereği en iyi metalik iletkenlerden biridir. Bu durum, ondan yapılan mürekkep ve macunlara olağanüstü bir elektriksel performans kazandırır.
- Avantajları: Çok yüksek elektriksel iletkenlik (düşük direnç), mükemmel termal iletkenlik, kararlı ve güvenilir performans.
- Dezavantajları: Yüksek maliyet, fiyat dalgalanmaları, bazı durumlarda esneklik sorunları.
- Karbon İletkenler: Genellikle karbon siyahı (carbon black), grafit, ve son yıllarda grafen veya karbon nanotüpler (CNT) gibi karbon formlarının bir bağlayıcı içinde harmanlanmasıyla üretilir. Karbon, gümüş kadar iletken olmasa da, maliyet etkinliği ve benzersiz özellikleriyle bu açığı kapatır.
- Avantajları: Düşük maliyet, yüksek kimyasal kararlılık, iyi esneklik ve aşınma direnci, ayarlanabilir direnç seviyeleri.
- Dezavantajları: Gümüşe göre önemli ölçüde daha düşük elektriksel iletkenlik (daha yüksek direnç), daha düşük termal iletkenlik.
Performans Karşılaştırması: Mikroskop Altında
1. Elektriksel İletkenlik (Direnç)
Bu, iki malzeme arasındaki en belirgin farktır ve kazanan nettir.
- Gümüş: Son derece düşük hacim direncine (10−5 ila 10−4 Ω·cm aralığında) sahiptir. Bu, minimum sinyal kaybı ve minimum ısı oluşumu gerektiren uygulamalar için onu vazgeçilmez kılar. Yüksek frekanslı devreler, RFID antenleri ve hassas sensörler gibi uygulamalarda gümüşün performansı rakipsizdir.
- Karbon: Çok daha yüksek bir hacim direncine (10−1 ila 102 Ω·cm aralığında) sahiptir. Bu durum, onu yüksek güçlü veya düşük kayıplı devreler için uygunsuz hale getirir. Ancak bu “kusur,” aynı zamanda onun en büyük gücüdür. Karbonun bu doğal direnci, onu klavye temas noktaları, potansiyometreler, statik deşarj (ESD) koruması ve ısıtıcı elemanlar gibi uygulamalar için mükemmel bir seçim haline getirir.
Kazanan (Saf İletkenlik): Gümüş
2. Dayanıklılık ve Esneklik
- Gümüş: Geleneksel gümüş pastaları sertleşme sonrası bükülmeye karşı hassas olabilir. Ancak, esnek elektronikler için geliştirilen gümüş nanoparçacık bazlı mürekkepler ve polimerik kalın film (PTF) pastaları, esneklik konusunda önemli gelişmeler sunmaktadır.
- Karbon: Karbon bazlı iletkenler, özellikle grafit ve karbon siyahı içerenler, doğal olarak daha esnektir ve tekrarlanan bükülme ve sürtünme hareketlerine karşı mükemmel bir dayanıklılık gösterir. Bu özellik, onları membran anahtarlar, esnek sensörler ve giyilebilir elektroniklerin temas pedleri için ideal kılar.
Kazanan (Esneklik ve Aşınma Direnci): Karbon
3. Çevresel Kararlılık
- Gümüş: Gümüş, neme ve sülfür varlığına maruz kaldığında zamanla oksitlenebilir veya kararabilir (gümüş sülfür oluşumu), bu da temas direncini artırabilir. Ancak bu sorun genellikle uygun kapsülleme ve koruyucu katmanlarla yönetilebilir.
- Karbon: Karbon, kimyasal olarak son derece inert (durağan) bir malzemedir. Oksidasyona, neme ve çoğu kimyasala karşı oldukça dirençlidir, bu da onu zorlu ortamlarda uzun ömürlü ve güvenilir bir seçenek yapar.
Kazanan (Kimyasal Kararlılık): Karbon
Maliyet Analizi: Bütçe Ne Diyor?
Bu kategoride fark gece ile gündüz kadar nettir.
- Gümüş: Değerli bir metal olan gümüşün fiyatı, emtia piyasalarına bağlı olarak sürekli dalgalanır ve karbona göre katbekat daha pahalıdır. Bu durum, özellikle geniş yüzey kaplaması veya yüksek hacimli üretim gerektiren uygulamalarda maliyeti önemli ölçüde artırır.
- Karbon: Karbon siyahı ve grafit, bol miktarda bulunan ve işlenmesi ucuz olan hammaddelerdir. Bu da karbon bazlı mürekkep ve pastaları son derece bütçe dostu bir çözüm haline getirir.
Kazanan (Maliyet): Karbon
Uygulamaya Göre Doğru Seçim Hangisi?
Teorik karşılaştırmanın ötesinde, doğru malzeme seçimi tamamen uygulamanın gereksinimlerine bağlıdır.
| Uygulama Alanı | Tercih Edilen İletken | Neden? |
| RFID / NFC Antenleri | Gümüş | Maksimum okuma mesafesi için en düşük sinyal kaybı ve en yüksek iletkenlik gerekir. |
| Membran Anahtarlar / Klavyeler | Karbon (Kontak Pedleri), Gümüş (Devre Yolları) | Karbon, milyonlarca basmaya dayanacak aşınma direnci sağlar. Gümüş, anahtar matrisindeki sinyalleri verimli bir şekilde taşır. |
| Esnek Hibrit Elektronik (FHE) | Gümüş (Yüksek Yoğunluklu İletkenler), Karbon (Esnek Bağlantılar) | Gümüş, ince hatlı hassas devreler için kullanılırken, karbon bükülebilir alanlar için tercih edilir. |
| Biyosensörler / Tıbbi Elektrotlar | Gümüş/Gümüş Klorür (Ag/AgCl) | Düşük gürültülü ve kararlı sinyal alımı için en iyi biyo-potansiyel elektrottur. |
| Isıtıcı Elemanlar (Oto Koltuk, Ayna) | Karbon veya Gümüş/Karbon Hibrit | Karbonun doğal direnci, elektrik akımını verimli bir şekilde ısıya dönüştürür. Maliyet ve performans dengesi için hibritler kullanılabilir. |
| Statik Deşarj (ESD) Koruma | Karbon | Yüksek direnci, statik yükleri yavaş ve kontrollü bir şekilde dağıtarak hassas bileşenleri korur. |
| Potansiyometreler / Değişken Dirençler | Karbon | Sürtünmeye karşı dayanıklılığı ve ayarlanabilir direnç özelliği sayesinde idealdir. |
Sonuç: Rakip Değil, Tamamlayıcı Teknolojiler
“Gümüş mü, karbon mu?” sorusunun tek bir doğru cevabı yoktur. Gördüğümüz gibi, bu iki malzeme birbirinin rakibi olmaktan çok, elektronik tasarımcısının alet çantasındaki farklı görevler için özelleşmiş araçlardır.
- Performansın kritik ve maliyetin ikinci planda olduğu yüksek frekanslı, düşük kayıplı ve yüksek iletkenlik gerektiren uygulamalarda gümüş mutlak kraldır.
- Maliyetin öncelikli, aşınma direncinin ve esnekliğin önemli olduğu ve orta düzeyde iletkenliğin yeterli olduğu uygulamalarda ise karbon rakipsiz bir maliyet/performans şampiyonudur.
Gelişen teknolojiyle birlikte, her iki dünyanın en iyi özelliklerini birleştiren gümüş kaplı karbon veya gümüş/karbon hibrit malzemeler gibi yenilikçi çözümler de giderek daha popüler hale gelmektedir. Nihayetinde en doğru karar, uygulamanızın benzersiz elektriksel, mekanik ve bütçesel gereksinimlerini dikkatle analiz ederek verilecektir.
Grafen vs. Karbon Nanotüp: İletkenlik Yarışının Galibi Kim?
Atomik Yapı: İletkenliğin Kök Nedeni
Her şeyin temelinde atomik yapıları yatıyor.
- Grafen: Bal peteği örgüsünde, iki boyutlu (2D) tek bir atom kalınlığında bir karbon tabakasıdır. Bu düzlemsel yapı, elektronların neredeyse hiç dirençle karşılaşmadan yüzey boyunca serbestçe hareket etmesine olanak tanır. Bu durum, grafene olağanüstü yüksek elektron hareketliliği ve teorik olarak çok yüksek bir elektriksel iletkenlik kazandırır.
- Karbon Nanotüp (CNT): Grafen tabakasının kusursuz bir şekilde silindir şeklinde yuvarlanmış halidir. Bu tek boyutlu (1D) yapı, elektronların tüp boyunca hareket etmesini sağlar. Ancak burada kritik bir detay devreye girer: kiralite. Tüpün sarılma açısı ve çapı, onun elektriksel davranışını belirler. Bazı karbon nanotüpler metalik davranarak mükemmel iletkenler olurken, bazıları yarı iletken özellik gösterir.
Elektriksel İletkenlik: Teoride ve Pratikte Durum Ne?
Teorik Üstünlük: Grafen Kusursuz, tek katmanlı bir grafen tabakası, teorik olarak bilinen en iyi iletkenlerden biridir. Elektron hareketliliği, silikondan yüzlerce kat daha fazladır. Saf bir grafen tabakasının teorik elektriksel iletkenliği (yaklaşık 108 S/m), en iyi metalik tek duvarlı karbon nanotüplerin (SWCNT) teorik iletkenliğinden (yaklaşık 107 S/m) bir basamak daha yüksektir.
Pratikteki Zorluklar ve Gerçek Dünya Performansı Teorik rakamlar etkileyici olsa da, bu malzemeleri gerçek dünyada kullandığımızda işler değişir.
- Karbon Nanotüplerin Kiralite Sorunu: Üretilen CNT’ler genellikle metalik ve yarı iletken tiplerin bir karışımıdır. Bu karışım, ağ içindeki genel iletkenliği önemli ölçüde düşürür. Saf metalik CNT’leri ayırmak hala zor ve maliyetli bir süreçtir.
- Temas Direnci Engeli: Her iki malzeme de kompozitlerde veya filmlerde kullanıldığında, iletkenlik tek bir parçacığın özelliğinden çok, parçacıklar arasındaki bağlantı noktalarına (junctions) bağlıdır.
- CNT ağlarında, tüplerin birbirine temas ettiği noktalardaki yüksek temas direnci en büyük engeldir.
- Grafen filmlerinde ise, tabakaların (flake) birleştiği yerlerdeki “tane sınırları” (grain boundaries) benzer bir direnç oluşturur.
- Yapısal Farkın Avantajı: Grafenin 2D yapısı, daha düşük konsantrasyonlarda bile iletken bir ağ oluşturmasını kolaylaştırır (daha düşük sızma eşiği – percolation threshold). CNT’lerin 1D çubuk benzeri yapısı, etkili bir ağ kurmak için daha yüksek konsantrasyonlar veya daha iyi hizalama gerektirebilir.
Sonuç: Tek bir parçacık seviyesinde teorik olarak grafen daha üstün olsa da, pratik uygulamalarda durum karmaşıktır. İletken mürekkepler veya kompozitler gibi uygulamalarda, grafenin 2D yapısı sayesinde daha düşük miktarlarda daha iyi iletkenlik sağlaması bir avantajdır. Ancak yüksek düzeyde hizalanmış saf metalik CNT’ler, belirli yönlerde grafeni geride bırakma potansiyeline sahiptir.
Termal İletkenlik: Isıyı Kim Daha İyi Dağıtıyor?
Elektronikte ve yüksek güç gerektiren uygulamalarda, oluşan ısıyı verimli bir şekilde dağıtmak kritik öneme sahiptir.
Teorik Üstünlük: Grafen Termal iletkenlikte de grafen teorik olarak liderdir. Tek katmanlı, askıda duran bir grafenin oda sıcaklığındaki termal iletkenliği 5300 W/mK’ye kadar ulaşabilir. Bu değer, elmastan (yaklaşık 2200 W/mK) ve tek bir karbon nanotüpten (yaklaşık 3000-3500 W/mK) önemli ölçüde daha yüksektir. Grafenin 2D yapısındaki atomik titreşimlerin (fononlar) verimli bir şekilde yayılması bu yüksek değerin sebebidir.
Pratikteki Durum: Arayüz Direnci Belirleyici Elektriksel iletkenlikte olduğu gibi, ısı iletimi de malzemelerin bir bütün olarak nasıl davrandığına bağlıdır.
- Termal Arayüz Malzemeleri (TIMs): İşlemci ve soğutucu arasındaki gibi boşlukları doldurmak için kullanılan TIM’lerde, malzemenin matris (örneğin silikon) içindeki dağılımı ve parçacıklar arası termal direnç (Kapitza direnci) kilit rol oynar.
- Geometrinin Rolü: Araştırmalar, grafenin 2D yapısının, CNT’lerin 1D yapısına göre parçacıklar arasında daha geniş temas yüzeyleri oluşturduğunu ve bu sayede ısıyı daha verimli bir şekilde aktarabildiğini göstermektedir. Yapılan karşılaştırmalı çalışmalarda, aynı ağırlık oranında grafen içeren termal macunların, CNT içerenlere göre daha yüksek termal iletkenlik sunduğu görülmüştür.
Sonuç: Hem teoride hem de pratikte, özellikle kompozit ve termal arayüz malzemeleri gibi uygulamalarda, grafen genellikle daha üstün bir termal iletken olarak öne çıkmaktadır.
Hangi Uygulamada Kim Kazanır?
Net bir “kazanan” ilan etmek yerine, doğru malzeme seçiminin uygulamaya bağlı olduğunu anlamak daha önemlidir.
- Şeffaf İletken Filmler (TCF): Grafen, daha iyi optik şeffaflık ve yüzey düzgünlüğü sunarak dokunmatik ekranlar ve güneş pilleri için bir adım öne çıkar. Ancak CNT’ler, esneklik ve bükülme dayanımı gerektiren uygulamalarda daha iyi performans gösterebilir.

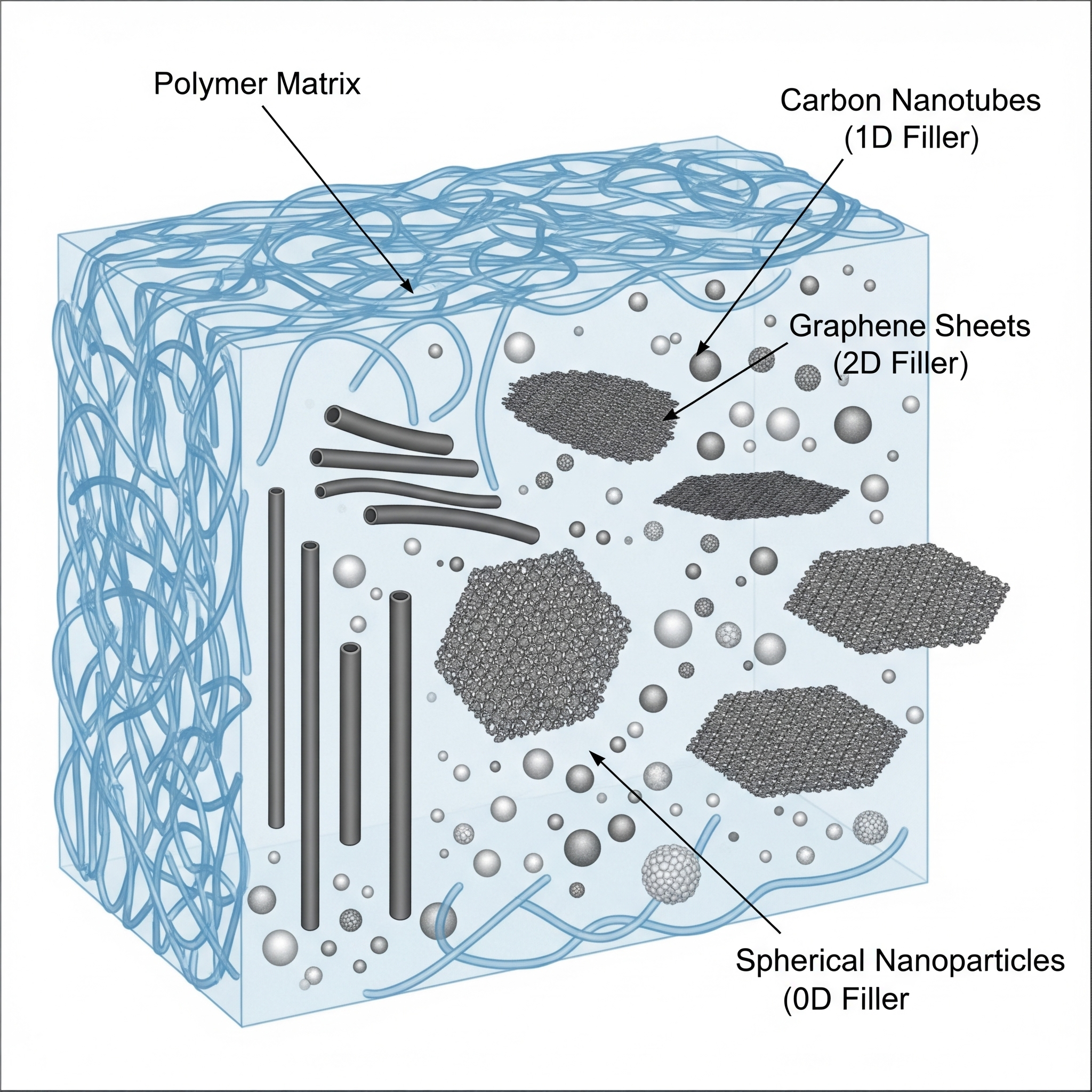

- İletken Kompozitler: Grafenin 2D geometrisi, daha düşük dolgu oranlarında elektriksel ve termal iletkenlik elde etmeyi kolaylaştırarak onu polimer kompozitler için genellikle daha verimli bir seçenek haline getirir.
- Transistörler ve Elektronik: CNT’lerin kiralitelerine bağlı olarak doğal bir bant aralığına sahip olabilmesi, onları transistör uygulamaları için daha uygun hale getirebilir. Grafenin doğal olarak sıfır bant aralığına sahip olması, transistörlerde “kapatılmasını” zorlaştırır.
- Termal Yönetim: Isı yayıcılar ve termal arayüz malzemeleri için grafen, üstün doğal termal iletkenliği ve daha iyi arayüz teması sağlama potansiyeli ile genellikle daha iyi bir seçimdir.
Sonuç: Yarışın Tek Bir Galibi Yok
“Grafen mi, Karbon Nanotüp mü?” sorusunun cevabı, “Ne için?” sorusuna bağlıdır.
- Teorik Potansiyel: Saf ve kusursuz formda, grafen hem elektriksel hem de termal iletkenlikte teorik bir üstünlüğe sahiptir.
- Pratik Uygulamalar:
- Grafen, 2D yapısı sayesinde kompozitlerde ve termal yönetim uygulamalarında genellikle daha verimli ve etkili bir performans sergiler.
- Karbon Nanotüpler, özellikle esneklik gerektiren ve bant aralığı kontrolünün önemli olduğu elektronik uygulamalarda avantajlar sunar.
Sonuç olarak, bu bir kazananın olduğu basit bir yarış değil, her iki malzemenin de kendi kulvarlarında parladığı bir teknoloji olimpiyatıdır. Bilim insanları her iki malzemenin de üretim, saflaştırma ve uygulama zorluklarını aşmaya devam ettikçe, gelecekte bu iki süper malzemenin birbirini tamamlayarak daha da inanılmaz teknolojilere kapı araladığını göreceğiz.
Şeffaf Isıtıcılar: Buğu Önlemeden Medikal Cihazlara
Şeffaf Isıtıcı Nedir? Teknolojinin Arkasındaki Sır
Şeffaf ısıtıcılar, temel olarak, cam, polikarbonat veya esnek film gibi saydam yüzeylere kaplanan, ışığı geçirebilen ancak elektrik akımına karşı bir dirence sahip olan ultra ince filmlerdir. Bu filmlere elektrik verildiğinde, yüzeyde homojen ve kontrollü bir ısı oluşur. Bu sayede hem şeffaflık korunur hem de etkili bir ısıtma sağlanır.
Bu teknolojinin kalbinde Şeffaf İletken Filmler (Transparent Conductive Films – TCFs) yatar. Yıllardır bu alandaki standart malzeme, yüksek optik şeffaflığı ve iyi elektriksel iletkenliği nedeniyle İndiyum Kalay Oksit (ITO) olmuştur. Ancak ITO’nun kırılgan yapısı ve artan maliyeti, araştırmacıları yeni ve daha esnek alternatifler aramaya yöneltmiştir.
Günümüzde ITO’ya alternatif olarak geliştirilen ve şeffaf ısıtıcı teknolojisini yeni bir boyuta taşıyan malzemeler şunlardır:
- Gümüş Nanoteller (Silver Nanowires – AgNW): Yüksek iletkenlikleri ve esneklikleri sayesinde özellikle giyilebilir teknolojiler ve esnek ekranlar için idealdir.
- Grafen: Karbon atomlarının tek katmanlı bir yapısı olan grafen, olağanüstü inceliği, esnekliği, sağlamlığı ve termal iletkenliği ile devrim niteliğinde bir malzemedir.
- Karbon Nanotüpler (Carbon Nanotubes – CNT): Grafen gibi karbon bazlı olan bu yapılar da esneklik ve dayanıklılık sunar.
- İletken Polimerler: Esnek ve düşük maliyetli bu malzemeler, geniş yüzey uygulamaları için potansiyel vaat etmektedir.
Kullanım Alanları: Buğu Önlemeden Çok Daha Fazlası
Şeffaf ısıtıcıların uygulama alanları, basit bir buğu çözücü olmanın çok ötesine geçerek endüstrileri dönüştürme potansiyeli taşıyor.
1. Otomotiv ve Havacılık: Her Zaman Net Bir Görüş
En yaygın kullanım alanlarından biri, taşıtlardaki buğu ve buzlanma sorununu ortadan kaldırmaktır.
- Ön ve Arka Camlar: Geleneksel rezistans tellerinin aksine, şeffaf ısıtıcılar görüşü engellemeden tüm cam yüzeyinde eşit ve hızlı bir ısıtma sağlar.
- Yan Aynalar ve Kameralar: Otonom sürüş sistemlerinin kritik bir parçası olan kameraların ve sensörlerin lenslerinde biriken buğu veya kar, şeffaf ısıtıcılar sayesinde anında temizlenerek sistemin güvenli çalışması sağlanır.
- Uçak Pencereleri ve Sensörleri: Yüksek irtifalardaki aşırı soğuk koşullarda buzlanmayı önleyerek uçuş güvenliğini artırır.
2. Medikal ve Laboratuvar Cihazları: Hassas ve Hijyenik Çözümler
Tıp ve biyoloji alanında sıcaklık kontrolü hayati önem taşır. Şeffaf ısıtıcılar bu alanda çığır açan çözümler sunar.
- Mikroskop Lamelleri: İncelenen örneklerin sabit bir sıcaklıkta tutulmasını sağlar. Şeffaf yapı, örneğin ısıtılırken bile net bir şekilde gözlemlenmesine olanak tanır.
- İnkübatörler ve Kültür Kapları: Hücre kültürleri ve biyolojik örnekler için gerekli olan stabil ve homojen sıcaklık ortamını yaratır.
- Diyagnostik Cihazlar: Kan analizi gibi işlemlerde reaktiflerin belirli bir sıcaklıkta tutulmasını sağlayarak test sonuçlarının doğruluğunu artırır.
- Hasta Isıtma Sistemleri: Ameliyat masaları veya hasta yataklarında kullanılan şeffaf ısıtıcı pedler, hipotermi riskini azaltır.
3. Akıllı Binalar ve Evler: Konfor ve Verimlilik
Şeffaf ısıtıcılar, mimari ve ev konforu alanında da yenilikçi uygulamalara kapı aralıyor.
- Akıllı Pencereler: Kış aylarında pencerelerde oluşan yoğuşmayı ve donmayı engelleyerek ısı yalıtımına katkıda bulunur ve enerji verimliliğini artırır.
- Banyo Aynaları: Duş sonrası buğulanan aynalar, tek bir dokunuşla saniyeler içinde berrak hale gelir.
- Isıtmalı Cam Zeminler ve Duvarlar: Lüks ve modern bir ısıtma çözümü olarak mekanlara estetik bir değer katar.
4. Giyilebilir Teknoloji ve Tüketici Elektroniği
Esnek şeffaf ısıtıcı filmler, teknolojiyi vücudumuza ve günlük cihazlarımıza entegre etmemizi sağlıyor.
- Akıllı Kıyafetler: Soğuk hava koşulları için tasarlanmış ceketler, eldivenler veya ayakkabılarda görünmez bir ısıtma katmanı oluşturur.
- Terapötik Sargılar: Belirli vücut bölgelerine kontrollü ısı uygulayarak kas ağrılarını hafifleten medikal sargılarda kullanılır.
- Akıllı Telefon ve Gözlük Lensleri: Soğuk havada dışarıdan içeri girildiğinde oluşan buğulanmayı anında giderir.
Geleceğe Bakış: Şeffaf Isıtıcıların Potansiyeli
Şeffaf ısıtıcılar teknolojisi hızla gelişiyor. Malzeme bilimindeki yeniliklerle birlikte daha verimli, daha esnek ve daha düşük maliyetli çözümler ortaya çıkıyor. Gelecekte bu teknolojiyi, artırılmış gerçeklik gözlüklerinin lenslerinden esnek güneş panellerinin verimliliğini artıran sistemlere kadar çok daha geniş bir yelpazede görmeyi bekleyebiliriz.
Sonuç olarak, şeffaf ısıtıcılar sadece bir kolaylık değil, aynı zamanda güvenlik, verimlilik ve inovasyonun kesişim noktasında yer alan dönüştürücü bir teknolojidir. Görünmez bir güçle hayatımızı ısıtan bu teknoloji, geleceğin daha akıllı, daha güvenli ve daha konforlu olacağının en net kanıtlarından biridir.
Şeffaf Antenler: Telekomünikasyonda Yeni Bir Ufuk
Neden Şeffaf Antenlere İhtiyaç Duyuldu? Görünmezliğin Avantajı
Geleneksel antenler (metal çubuklar, plakalar veya yama antenler), metal gibi opak malzemelerden yapılır. Şeffaf antenler, bu antenlerin görünür olmasından kaynaklanan sorunları ortadan kaldırır:
- Estetik ve Tasarım: Binaların, araçların ve tüketici cihazlarının dış yüzeylerini veya camlarını bozmadan anten işlevi görmelerini sağlar.
- Alandan Tasarruf: Pencereler, duvarlar veya ekranlar gibi daha önce kullanılmayan yüzeyleri birer anten haline getirerek değerli alandan tasarruf sağlar.
- Aerodinamik Verimlilik: Uçaklar ve yüksek hızlı trenler gibi araçlarda, dışarıdan monte edilen antenlerin yarattığı rüzgar direncini (sürükleme) ortadan kaldırır.
Bilimsel Temel: Görünmez Bir İletken Ağ
Şeffaf antenler, şeffaf iletken filmler (TCF’ler) sayesinde çalışır. Temel prensip, görünür ışığı geçiren ancak radyo frekansı (RF) dalgalarını yansıtan veya emen bir iletken desen oluşturmaktır.
- Dalga Boyu Prensibi: Bir anten, genellikle alacağı veya göndereceği sinyalin dalga boyuyla orantılı boyutlarda tasarlanır. Şeffaf bir antenin üzerindeki iletken desen, radyo dalgalarının dalga boyundan çok daha küçük bir ölçekte tasarlanır. Bu sayede, radyo dalgaları bu deseni, tıpkı katı bir metal yüzey gibi algılar.
- Malzemenin İnceliği: Ancak bu deseni oluşturan iletken çizgiler veya ağ, insan gözünün göremeyeceği kadar incedir. Bu, görünür ışığın, ki dalga boyu çok daha kısadır, bu desenin içinden kolayca geçmesini sağlar.
- Sonuç: Anten, RF dalgaları için opak ve işlevsel, görünür ışık için ise şeffaf ve görünmez olur.
Şeffaf Anten Teknolojileri
Şeffaf antenlerin üretiminde kullanılan malzemeler, diğer şeffaf iletken uygulamalarıyla benzerlik gösterir:
- Mikro-Metal Örgüler (Metal Mesh): En yüksek performansı sunan teknolojilerden biridir. Bakır veya gümüş gibi metallerin mikrometre ölçeğinde bir ızgara şeklinde şeffaf bir yüzeye işlenmesiyle elde edilir. Özellikle yüksek frekanslı 5G antenleri için düşük dirençli ve yüksek kazançlı çözümler sunar.
- Gümüş Nanoteller (AgNWs): Esnek ve kavisli yüzeyler için mükemmel bir seçenektir. Gümüş nanotellerden oluşan rastgele ağ, moiré deseni yaratmadığı için estetik açıdan avantajlıdır ve rulo-rulo kaplama ile seri üretilebilir.
- ITO ve TCO’lar: Geleneksel şeffaf iletken oksitler, sert cam yüzeylerdeki antenler için kullanılabilir, ancak sınırlı iletkenlikleri ve kırılganlıkları onları yüksek performanslı veya esnek uygulamalar için ideal olmaktan çıkarır.
- Grafen ve Karbon Nanotüpler: Geleceğin en umut vadeden malzemeleridir. Grafen, geniş bir frekans aralığında etkili çalışabilen ultra ince ve esnek antenler tasarlamak için mükemmel bir potansiyel sunar.
Yeni Ufuklar: Şeffaf Antenlerin Uygulama Alanları
Şeffaf antenler, sadece estetik bir çözüm olmanın ötesine geçerek, bir dizi yeni teknolojik ufuk açıyor:
- Otomotiv: Arabaların ön camları ve arka camları artık sadece birer pencere değil, radyo, GPS, Wi-Fi ve 5G iletişimi için entegre antenler. Bu, aracın aerodinamik yapısını iyileştirirken, anten tasarımı için daha geniş bir alan sağlar.
- Akıllı Binalar ve Şehirler: Binaların camları, 5G veya 6G sinyallerini yayınlayan veya alan mikro hücre baz istasyonlarına dönüşebilir. Bu, kent genelinde kesintisiz ve yüksek hızlı bir kablosuz ağ oluşturmanın en pratik yollarından biridir.
- Havacılık ve Uzay: Uçakların gövdesine entegre şeffaf antenler, geleneksel antenlerin yarattığı sürtünmeyi ortadan kaldırarak yakıt verimliliğini artırabilir. Ayrıca, uydu iletişiminde kullanılan antenler için hafif ve dayanıklı çözümler sunar.
- Tüketici Elektroniği: Akıllı gözlükler ve diğer artırılmış gerçeklik (AR) cihazlarında, ekranla birleşen ve görüş alanını engellemeyen antenler tasarlamak mümkün hale gelir.
Gelecek: Şeffaf Antenlerin Performansı ve Zorluklar
Şeffaf antenlerin önündeki en büyük zorluk, sürekli olarak şeffaflık ve performans (kazanç, bant genişliği) arasındaki en iyi dengeyi bulmaktır. Daha iyi bir anten performansı için daha fazla iletken malzemeye ihtiyaç duyulurken, bu, şeffaflıktan ödün vermek anlamına gelebilir. Ancak bu alandaki sürekli inovasyonlar (yeni nano malzemeler ve anten desenleri), bu dengeyi her geçen gün daha da ileriye taşımaktadır.
Sonuç olarak, şeffaf antenler, telekomünikasyon dünyasının temel bir problemine zarif bir çözüm sunuyor: Antenlerin sayısını artırırken, görünürlüklerini azaltmak. Bu teknoloji, çevremizdeki kablosuz ağın, binalarımızın, araçlarımızın ve hatta giysilerimizin içine görünmez bir şekilde örüldüğü, gerçekten bağlantılı ve estetik bir geleceği inşa etmeye yardımcı oluyor.
İletken Polimerler (PEDOT:PSS) ile Şeffaf İletken Üretimi
İletken Polimer PEDOT:PSS: Esnek Elektroniğin Mavi Mürekkebi
İstanbul, Türkiye – 9 Eylül 2025 – Şeffaf iletkenler dünyasında, gümüş nanotellerin ve grafenin metalik gücünün yanı sıra, tamamen farklı bir felsefeye dayanan, devrim niteliğinde bir malzeme ailesi daha var: iletken polimerler. Metal veya karbon dolgu maddelerine ihtiyaç duymadan, kendi kimyasal yapıları gereği elektrik iletebilen bu “akıllı plastikler”, özellikle esneklik ve işlenebilirlik konusunda rakipsiz avantajlar sunar. Bu ailenin ticari olarak en başarılı ve en yaygın kullanılan yıldızı ise PEDOT:PSS‘tir.
Su bazlı, mavi renkli bir mürekkep gibi görünen bu mütevazı malzeme, OLED ekranlardan esnek güneş pillerine kadar sayısız yüksek teknolojili cihazın kalbinde yatan kritik bir bileşendir. Bu detaylı blog yazısında, PEDOT:PSS’in ne olduğunu, onu diğer şeffaf iletkenlerden ayıran benzersiz özelliklerini ve esnek elektronik çağını nasıl mümkün kıldığını inceliyoruz.
PEDOT:PSS Nedir? İki Polimerin Güç Birliği
PEDOT:PSS, aslında birbiriyle iç içe geçmiş iki farklı polimerin oluşturduğu karmaşık bir sistemdir ve ismindeki her bir parça farklı bir görevi yerine getirir:
- PEDOT (Poli(3,4-etilendioksitiyofen)): Sistemin kahramanıdır. Bu, doğası gereği elektriksel olarak iletken olan polimerdir. Ancak tek başına PEDOT, suda çözünmez ve işlenmesi çok zordur.
- PSS (Polistiren sülfonat): Sistemin gizli kahramanıdır. PSS, bir polielektrolittir ve uzun zincirleri, iletken PEDOT zincirlerinin etrafını bir “kılıf” gibi sarar. Bu PSS kılıfı, PEDOT’un suda dağılmasını (disperse olmasını) ve kararlı, mürekkep benzeri bir çözelti oluşturmasını sağlar.
Kısacası, PSS, suda “yüzemeyen” PEDOT’a bir can simidi görevi görerek, onu endüstriyel olarak işlenebilir, su bazlı bir mürekkebe dönüştürür. Bu mürekkep bir yüzeye kaplanıp kurutulduğunda, geriye hem şeffaf hem de iletken bir PEDOT:PSS filmi kalır.
PEDOT:PSS’in Rakipsiz Avantajları
PEDOT:PSS’i ITO, gümüş nanoteller veya grafen gibi rakiplerinden ayıran ve belirli uygulamalar için vazgeçilmez kılan temel avantajları şunlardır:
1. Gerçek Mekanik Esneklik (ve Esneyebilirlik – Stretchability): ITO kırılgandır. Gümüş nanoteller ve grafen esnektir, ancak rijit parçacıklardan (gümüş, karbon) oluşurlar. PEDOT:PSS ise doğası gereği esnek bir polimerdir. Bir metal ağı gibi değil, bir lastik bant gibi davranır. Bu, sadece bükülmeye değil, aynı zamanda bir miktar esnemeye de dayanabileceği anlamına gelir. Bu özellik, onu doğrudan cilde yapıştırılan biyosensörler veya akıllı tekstiller gibi esneyebilir elektronik (stretchable electronics) uygulamaları için benzersiz kılar.
2. Mükemmel İşlenebilirlik (Printability): Bu, PEDOT:PSS’in en büyük ticari avantajıdır. Su bazlı bir mürekkep olarak sunulması, onu inanılmaz derecede çok yönlü yapar. Pahalı vakum odaları veya yüksek sıcaklıklar gerektirmez. Aşağıdakiler gibi çok çeşitli, düşük maliyetli ve yüksek hacimli üretim teknikleriyle işlenebilir:
- Rulodan Ruloya (Roll-to-Roll) Kaplama: Yarıklı kalıp (slot-die), gravür vb.
- Mürekkep Püskürtmeli Baskı (Inkjet Printing): Karmaşık desenlerin hassas bir şekilde basılması.
- Serigrafi Baskı (Screen Printing): Daha kalın katmanların basılması.
Bu “basılabilirlik”, tamamen baskı yöntemleriyle üretilen (printable electronics) cihazların önünü açar.
3. Ayarlanabilir Elektronik Özellikler: PEDOT:PSS’in “iş fonksiyonu” (work function) gibi elektronik özellikleri, organik yarı iletken malzemelerle mükemmel bir uyum gösterir. Bu, onu farklı katmanlar arasında bir “köprü” veya “arayüzey katmanı” olarak son derece değerli kılar.
Performans ve Sınırlamalar: Dengenin Adı
PEDOT:PSS’in bu harika avantajlarının yanında, dikkate alınması gereken bazı performans sınırlamaları da vardır:
- İletkenlik-Şeffaflık Dengesi: Genellikle, PEDOT:PSS’in elektriksel iletkenliği ITO veya gümüş nanoteller kadar yüksek değildir. Daha düşük direnç elde etmek için filmi kalınlaştırmak gerekir, ancak bu da şeffaflığı azaltır ve filmin doğal mavi rengini daha belirgin hale getirir. Bu nedenle, Liyakat Sayısı (Figure of Merit) genellikle diğer teknolojilerden daha düşüktür.
- Çevresel Kararlılık: PEDOT:PSS filmleri neme ve havadaki oksijene karşı hassas olabilir. Bu nedenle, uzun ömür gerektiren uygulamalarda genellikle koruyucu bir kapsülleme (encapsulation) veya bariyer katmanı ile korunmaları gerekir.
Başlıca Uygulama Alanları: Nişlerin Efendisi
PEDOT:PSS, en yüksek performansı sunmadığı yerlerde bile, kendine özgü avantajları sayesinde vazgeçilmez olduğu birçok niş uygulama bulmuştur:
- OLED Ekranlarda Delik Enjeksiyon Katmanı (Hole Injection Layer – HIL): Bu, PEDOT:PSS’in en yaygın ve en önemli ticari uygulamasıdır. Şeffaf ITO anot ile ışık yayan organik katmanlar arasına ultra ince bir “köprü” katmanı olarak kaplanır. Mükemmel iş fonksiyonu sayesinde, ITO’dan organik katmanlara “elektron boşluklarının” verimli bir şekilde enjekte edilmesini sağlayarak OLED’in verimliliğini, parlaklığını ve ömrünü önemli ölçüde artırır.
- Organik Güneş Pilleri (OPV): Tamamen esnek ve plastik bazlı güneş pillerinde, PEDOT:PSS genellikle ana şeffaf elektrot olarak kullanılır.
- Antistatik Filmler: Orta düzeydeki iletkenliği, elektronik ambalajlar veya ekranlar için şeffaf, düşük maliyetli ve esnek antistatik kaplamalar oluşturmak için mükemmeldir.
- Esnek Biyosensörler ve OECT’ler: Biyouyumluluğu ve esnekliği, cilde yapıştırılan EKG sensörleri veya biyolojik sinyalleri ölçen Organik Elektrokimyasal Transistörler (OECT’ler) gibi uygulamalarda onu ideal bir malzeme yapar.
Sonuç olarak, PEDOT:PSS, şeffaf iletkenler pazarında “her işi yapan” bir malzeme değildir. Ancak “belirli işleri herkesten daha iyi yapan” bir uzmandır. En yüksek iletkenlik yarışında geri kalsa da, sunduğu rakipsiz esneklik, esneyebilirlik, basılabilirlik ve organik malzemelerle uyumu, onu esnek, giyilebilir ve basılabilir elektronik devriminin temel “mavi mürekkebi” yapmaktadır.
Şeffaf İletkenlerin Maliyet ve Performans Karşılaştırması
Değerlendirme Kriterleri: Elmalarla Elmaları Karşılaştırmak
Adil bir karşılaştırma için, her teknolojiyi aynı metriklerle değerlendirmeliyiz:
- Performans:
- Optik: Yüksek Geçirgenlik (%T) ve düşük Pusluluk (Haze).
- Elektriksel: Düşük Yüzey Direnci (Ω/sq).
- Mekanik: Yüksek Esneklik ve Dayanıklılık.
- Genel: Yüksek Liyakat Sayısı (Figure of Merit – FoM), yani optik ve elektriksel performansın en iyi dengesi.
- Maliyet:
- Hammadde Maliyeti: Kullanılan malzemenin (örneğin, indiyum vs. gümüş vs. karbon) piyasa fiyatı.
- İşleme Maliyeti: Malzemeyi filme dönüştürmek için gereken sürecin (örneğin, pahalı vakum püskürtme vs. ucuz rulodan ruloya kaplama) maliyeti.
- Teknolojik Olgunluk:
- Malzemenin büyük ölçekli seri üretime uygunluğu, tedarik zincirinin güvenilirliği ve endüstride kanıtlanmış bir geçmişe sahip olup olmadığı.
Rakiplerin Analizi: Beş Farklı Yaklaşım
1. ITO (İndiyum Kalay Oksit): Referans Noktası
- Performans: Sert (rijit) uygulamalar için hala altın standart. Mükemmel optik netlik ve düşük direnç (yüksek FoM) sunar. Mekanik esnekliği sıfırdır.
- Maliyet: Hem hammadde (nadir bulunan indiyum) hem de işleme (yavaş ve enerji yoğun vakum püskürtme) açısından en pahalı seçeneklerden biridir.
- Olgunluk: Çok Yüksek. Onlarca yıldır optimize edilmiş, son derece güvenilir bir teknolojidir.
- Karar: Esnekliğin gerekmediği, yüksek çözünürlüklü sert ekranlar (monitörler, TV’ler, standart telefonlar) için hala güçlü ve güvenilir bir seçimdir.
2. Gümüş Nanoteller (AgNWs): Esnekliğin Ticari Lideri
- Performans: ITO’ya çok yakın elektriksel ve optik performans sunar. En büyük gücü, binlerce bükülmeye dayanabilen mükemmel esnekliğidir. Hafif bir “pusluluk” (haze) potansiyeli vardır.
- Maliyet: Hammadde olarak gümüş pahalı olsa da, çok ince bir ağ oluşturmak için çok az miktarda kullanılır. Asıl avantajı, düşük maliyetli rulodan ruloya (R2R) kaplama ile işlenebilmesidir. Bu, toplam maliyeti ITO ile son derece rekabetçi, hatta daha ucuz hale getirir.
- Olgunluk: Yüksek. Katlanabilir akıllı telefon pazarında kendini kanıtlamış, ticari olarak olgunlaşmış ve ölçeklenmiş bir teknolojidir.
- Karar: Katlanabilir, bükülebilir veya kavisli ekran gerektiren tüm esnek elektronik uygulamalar için fiili standart haline gelmiştir.
3. Grafen: Geleceğin Süper Malzemesi
- Performans: Teorik olarak tüm rakiplerinden üstündür. Mükemmel şeffaflık, üstün iletkenlik, atomik incelik ve neredeyse sonsuz esneklik ve dayanıklılık vaat eder.
- Maliyet: En büyük engel olmaya devam etmektedir. Yüksek kaliteli, büyük alanlı ve kusursuz grafen filmlerinin üretimi hala karmaşık ve pahalıdır. Maliyetler düşüyor, ancak henüz AgNWs gibi teknolojilerle tam olarak rekabet edemiyor.
- Olgunluk: Orta ve Gelişiyor. Laboratuvardan fabrikaya geçiş hızlanmaktadır. Niş, ultra-yüksek performans gerektiren (örneğin, havacılık veya medikal sensörler) uygulamalarda kullanılmaya başlanmıştır.
- Karar: Uzun vadede her şeyin yerini alma potansiyeli olan “kutsal kase”. Ancak kitlesel pazarlar için henüz tam olarak olgunlaşmamıştır.
4. Mikro-Metal Örgüler (Metal Mesh): Yüksek İletkenlik Uzmanı
- Performans: Genellikle en düşük yüzey direncini (en iyi iletkenliği) sunar. Yüksek şeffaflık mümkündür, ancak ızgara hatları yüksek çözünürlüklü ekranlarda “moiré” desenlerine yol açabilir.
- Maliyet: Bakır bazlı olanlar için hammadde çok ucuzdur. Üretim (genellikle fotolitografi) maliyeti orta düzeydedir.
- Olgunluk: Yüksek. Özellikle moiré etkisinin daha az sorun olduğu büyük boyutlu dokunmatik ekranlarda (interaktif beyaz tahtalar, kiosklar) yaygın olarak kullanılmaktadır.
- Karar: Esnekliğin değil, mutlak en düşük direncin öncelikli olduğu ve potansiyel optik artefaktların tolere edilebildiği uygulamalar için mükemmeldir.
5. İletken Polimerler (PEDOT:PSS): Ultra Esnek ve Düşük Maliyetli Seçenek
- Performans: İncelenen teknolojiler arasında genellikle en düşük optik ve elektriksel performansa (düşük FoM) sahiptir. Ancak en iyi esneme (stretchable) kabiliyetini sunar.
- Maliyet: Genellikle en ucuz seçenektir.
- Olgunluk: Yüksek, ancak belirli niş pazarlar için.
- Karar: Performansın kritik olmadığı, ancak maliyetin, basılabilirliğin veya esneme kabiliyetinin her şeyden önemli olduğu uygulamalar (bazı tek kullanımlık sensörler, esnek antistatik filmler) için idealdir.
Karşılaştırma Tablosu
| Malzeme | Performans (FoM) | Esneklik | Toplam Maliyet | Olgunluk |
| ITO | Mükemmel | Kırılgan (Yok) | Yüksek | Çok Yüksek |
| Gümüş Nanotel | Çok İyi | Mükemmel | Orta | Yüksek |
| Grafen | Potansiyel Olarak En İyi | Mükemmel | Yüksek (Şimdilik) | Orta |
| Metal Örgü | İyi-Çok İyi | Orta | Orta-Düşük | Yüksek |
| İletken Polimer | Orta-Düşük | Mükemmel (Esneyebilir) | Düşük | Yüksek (Niş) |
E-Tablolar’a aktar
Sonuç
Görüldüğü gibi, “en iyi” şeffaf iletken diye tek bir cevap yoktur. Karar, projenizin özel ihtiyaçlarına bağlıdır:
- Sert, yüksek çözünürlüklü bir ekran mı yapıyorsunuz? ITO hala güvenli bir liman.
- Katlanabilir bir telefon veya giyilebilir bir cihaz mı tasarlıyorsunuz? Gümüş Nanoteller (AgNWs) şu anki en mantıklı ve kanıtlanmış seçim.
- Uzun vadeli, en üst düzey performansı mı hedefliyorsunuz ve bütçeniz daha esnek mi? Grafen, geleceğin teknolojisi olarak kapıyı çalıyor.
- Büyük bir dokunmatik yüzeyde en düşük direnç mi gerekiyor? Metal Örgü en iyi seçenek olabilir.
- Maliyet her şeyden önemli mi ve esneme kabiliyeti mi lazım? İletken Polimerler projenize uyabilir.
Doğru seçimi yapmak, bu teknolojilerin sunduğu karmaşık maliyet-performans dengesini anlamaktan geçer.
Şeffaf Elektromanyetik Kalkanlama Mümkün Müdür?
Paradoksu Çözmek: Dalga Boyu ve İletken Ağ Prensibi
Şeffaf bir kalkanın çalışma prensibi, elektromanyetik dalgaların doğasını anlamaya dayanır. Bir elektromanyetik dalga, kendisinden önemli ölçüde daha küçük açıklıklara sahip iletken bir ağa çarptığında, o ağı adeta katı bir duvar gibi algılar ve içinden geçemez; yansır veya soğurulur. Ancak, bu ağdaki iletken hatlar insan gözünün çözünürlüğünden daha inceyse ve hatlar arasındaki boşluklar yeterince büyükse, görünür ışık (ki kendisi de bir elektromanyetik dalgadır) içinden kolayca geçebilir.
Yani sır, EMI’nin “gördüğü” ile bizim gördüğümüz arasındaki farktan yararlanmaktır. Hedef, hedeflenen EMI frekansının dalga boyundan çok daha küçük aralıklara sahip, ancak görünür ışığı geçirecek kadar seyrek bir iletken ağ oluşturmaktır. Bu ağı, şeffaf bir alt tabaka (cam veya polikarbonat gibi plastikler) üzerine kaplayarak Şeffaf İletken Film (TCF) elde edilir.
Şeffaf Kalkanlama Teknolojileri
Bu prensibi hayata geçiren birkaç ana teknoloji bulunmaktadır:
1. Mikro-Metal Örgüler (Metal Mesh): Yüksek Performanslı Standart
Bu, şeffaf EMI kalkanlaması için en olgun ve en yüksek performanslı teknolojilerden biridir.
- Nasıl Çalışır? Çapları birkaç mikrometre olan (insan saçından 10-20 kat daha ince) bakır veya gümüş tellerden oluşan son derece hassas bir ızgara (örgü), iki şeffaf film veya cam katmanı arasına lamine edilir. Bu ızgaranın aralıkları, hedeflenen radyo veya mikrodalga frekanslarının dalga boyundan çok daha küçüktür.
- Avantajları: Mükemmel Kalkanlama Etkinliği (genellikle 60-80 dB veya daha fazla), yüksek dayanıklılık ve kararlılık sunar.
- Dezavantajları: Yüksek çözünürlüklü ekranlarda, ızgara deseni ekran pikselleriyle etkileşime girerek “moiré” adı verilen istenmeyen görsel desenler yaratabilir.
2. Gümüş Nanotel (AgNW) Ağları: Esnek ve Etkili Çözüm
Esnek cihazlar ve moiré deseninin sorun olduğu uygulamalar için ideal bir alternatiftir.
- Nasıl Çalışır? Gümüş nanotellerden oluşan iletken bir mürekkep, şeffaf bir plastik film üzerine kaplanır. Kuruduğunda, rastgele dağılmış bir nanotel ağı oluşur. Bu ağ, metal örgü gibi davranarak EMI dalgalarını yansıtır ve soğurur.
- Avantajları: Mükemmel esneklik sunar, rastgele yapısı sayesinde moiré deseni oluşturmaz ve rulodan ruloya üretim sayesinde daha uygun maliyetli olabilir.
- Dezavantajları: Kalkanlama performansı genellikle metal örgülerden biraz daha düşüktür ve hafif bir “pusluluk” (haze) yaratabilir.
3. Şeffaf İletken Oksitler (TCO’lar – örn. ITO)
Dokunmatik ekranların standardı olan İndiyum Kalay Oksit (ITO) gibi malzemeler de doğal bir kalkanlama sağlar.
- Nasıl Çalışır? Bu malzemeler, desenli bir ağ yerine, sürekli ve homojen bir film oluşturur. Bu film, serbest elektronları sayesinde gelen EMI dalgalarının çoğunu yansıtır.
- Avantajları: Mükemmel optik netlik sunar, hiçbir desen görünmez.
- Dezavantajları: Kalkanlama performansı genellikle metal örgü veya AgNW’lere göre daha düşüktür (özellikle yüksek frekanslarda). Ayrıca kırılgandırlar ve esnek uygulamalar için uygun değillerdir.
4. Grafen ve Karbon Nanotüpler
Bu yeni nesil malzemeler, geleceğin ultra hafif ve yüksek frekanslı şeffaf kalkanlama çözümleri için büyük potansiyel taşımaktadır.
Performans Metrikleri: SE (dB) ve %T Arasındaki Denge
Şeffaf bir kalkanın performansı iki temel metrikle ölçülür ve aralarında her zaman bir denge kurmak gerekir:
- Kalkanlama Etkinliği (Shielding Effectiveness – SE): Desibel (dB) cinsinden ölçülür. Değer ne kadar yüksekse, kalkan o kadar iyidir. 30 dB’lik bir kalkanlama EMI sinyalinin %99.9’unu engellerken, 60 dB %99.9999’unu engeller.
- Optik Geçirgenlik (Visible Light Transmission – %T): Yüzde olarak ölçülür. Değer ne kadar yüksekse, kalkan o kadar şeffaftır.
Temel Denge: İletken ağı ne kadar yoğun yaparsanız (daha sıkı bir örgü, daha fazla nanotel), Kalkanlama Etkinliği (SE) o kadar artar. Ancak bu durum, ışığın geçeceği boşlukları azalttığı için Optik Geçirgenliği (%T) düşürür. Mühendislikteki zorluk, uygulamanın gerektirdiği minimum SE ve %T değerlerini aynı anda sağlayan optimum tasarımı bulmaktır.
Kritik Uygulama Alanları
- Askeri ve Savunma: Hassas bilgilerin görüntülendiği ekranlardan sızabilecek elektronik sinyalleri (TEMPEST standartları) engelleyerek elektronik casusluğu önlemek.
- Tıbbi Cihazlar: Manyetik Rezonans (MR) odalarının kontrol pencereleri, hasta başı monitörleri ve diğer hassas teşhis ekipmanlarını dış parazitlerden korumak.
- Havacılık ve Uzay: Pilotların kullandığı kokpit ekranlarını (aviyonikler), uçağın diğer sistemlerinden veya dış kaynaklardan gelen parazitlere karşı korumak.
- Bilimsel Araştırma: Hassas ölçümlerin yapıldığı test odaları ve laboratuvar ekipmanları için pencereler.
- Telekomünikasyon: Gelecekte, binaların camlarına entegre edilebilecek şeffaf 5G/6G antenleri ve alıcıları.
Sonuç olarak, şeffaf elektromanyetik kalkanlama sadece mümkün değil, aynı zamanda güvenliğin, güvenilirliğin ve gizliliğin ön planda olduğu sayısız yüksek teknoloji uygulaması için mutlak bir gerekliliktir. Metal örgülerden gümüş nanotellere kadar uzanan malzeme bilimi yenilikleri sayesinde, artık elektronik dünyasının görünmez tehditlerine karşı bizi koruyan görünmez kalkanlar inşa edebiliyoruz.
Geleceğin Esnek ve Katlanabilir Cihazları İçin Şeffaf İletkenler
Geleneksel Teknolojinin Duvarı: ITO’nun Kırılganlığı
Yıllar boyunca tüm ekranların vazgeçilmezi olan ITO (İndiyum Kalay Oksit), mükemmel şeffaflık ve iletkenlik sunmasına rağmen, doğası gereği bir seramikti ve dolayısıyla kırılgandı. Düz bir cam yüzeyde kusursuzca çalışan ITO, en ufak bir bükülmede bile çatlar ve tüm elektriksel fonksiyonunu yitirirdi. Bu durum, katlanabilir bir cihaz fikrini daha doğmadan imkansız kılan fiziksel bir duvardı. Esnek bir gelecek inşa etmek için, önce bu duvarın yıkılması gerekiyordu.
Esneklik Devrimini Ateşleyen Malzemeler
Bu duvarı yıkan ve esneklik devrimini ateşleyen, her biri kendine özgü avantajlar ve zorluklar sunan bir dizi yenilikçi malzeme oldu.
1. Gümüş Nanoteller (AgNWs): Mevcut Şampiyon
2025 itibarıyla, piyasadaki ticari katlanabilir ve esnek cihazların büyük çoğunluğunun arkasındaki güç, gümüş nanotellerdir.
- Nasıl Çalışır? Mikroskobik gümüş iplikçiklerden oluşan rastgele bir ağ, esnek bir film üzerine kaplanır. Bu ağ, büyük oranda boşluktan oluştuğu için şeffaftır, ancak teller birbirine temas ederek kesintisiz bir iletken yol sağlar.
- Neden İdeal? Bu “metalik örümcek ağı” yapısı, bükülme ve katlanma sırasında tellerin birbiri üzerinde kaymasına ve esnemesine izin verir. Bu sayede, on binlerce katlama döngüsünden sonra bile elektriksel iletkenliğini korur. Rulodan ruloya (roll-to-roll) kaplama gibi seri üretime uygun ve düşük maliyetli yöntemlerle üretilebilmesi, onu ticari başarının anahtarı yapmıştır.
2. Grafen: Nihai Hedef
Grafen, teorik olarak esnek şeffaf iletkenler için hayal edilebilecek en mükemmel malzemedir.
- Nasıl Çalışır? Tek bir atom kalınlığındaki bu karbon tabakası, doğası gereği hem neredeyse tamamen şeffaf hem de olağanüstü iletkendir.
- Neden İdeal? Bilinen en güçlü malzeme olması, esnekliği ve kimyasal kararlılığı onu neredeyse yok edilemez bir şeffaf iletken yapar. Bir grafen tabakası, teorik olarak sonsuz sayıda bükülmeye dayanabilir.
- Mevcut Durum: Grafenin önündeki en büyük engel hala üretimdir. Büyük alanlı, kusursuz ve tek katmanlı grafeni ticari olarak rekabetçi bir maliyetle üretmek, laboratuvardan fabrikaya geçiş sürecinde karşılaşılan en büyük zorluk olmaya devam etmektedir. Ancak bu alandaki ilerlemeler, grafeni yakın geleceğin en güçlü adayı yapmaktadır.
3. İletken Polimerler: Gerçek Anlamda Plastik İletkenler
PEDOT:PSS gibi özel polimerler, doğaları gereği hem esnek hem de iletkendirler.
- Nasıl Çalışır? Bu malzemeler, bir dolgu maddesine ihtiyaç duymadan, kendi polimer zincirleri üzerinden elektrik akımını iletebilirler.
- Neden İdeal? Bir plastik gibi işlenebildikleri için, mürekkep püskürtme gibi baskı teknikleriyle doğrudan esnek yüzeylere basılabilirler. Esneme (sadece bükülme değil) kabiliyetleri, onları özellikle giyilebilir sensörler ve akıllı tekstiller için çok değerli kılar. Genellikle iletkenlikleri AgNWs veya grafene göre daha düşüktür, bu nedenle daha az performans gerektiren niş uygulamalarda parlarlar.
Sadece Telefonlardan Daha Fazlası: Uygulama Alanları
Bu yeni nesil şeffaf iletkenler, sadece katlanabilir telefonların değil, bir dizi fütüristik ürünün de kapısını araladı:
- Rulo Haline Getirilebilir TV’ler: Kullanılmadığında bir kutunun içine sarılarak ortadan kalkan dev ekranlar.
- Giyilebilir Teknolojiler: Vücudun hareketlerine uyum sağlayan kavisli akıllı saat ekranları, kıyafetlere dikilmiş sensörler ve göstergeler.
- Otomotiv Ekranları: Arabaların iç tasarımına uyum sağlayan, kavisli ve akıcı formlara sahip dijital gösterge panelleri ve orta konsollar.
- Esnek Güneş Pilleri: Çantalara, çadırlara veya binaların kavisli yüzeylerine entegre edilebilen hafif ve taşınabilir enerji kaynakları.
Gelecekte Bizi Ne Bekliyor?
Esneklik savaşını kazanan malzeme bilimi, şimdi gözünü bir sonraki hedefe dikti: Esneyebilirlik (Stretchability). Geleceğin cihazları sadece katlanmakla kalmayacak, aynı zamanda bir lastik bant gibi gerilip orijinal formuna geri dönebilecek. Bu, özellikle doğrudan cilde uygulanan biyometrik sensörler (“elektronik dövmeler”) ve yumuşak robotik gibi alanlarda yeni bir devrim yaratacaktır.
Sonuç olarak, camın ve sertliğin on yıllardır süren hakimiyetini yıkan esnek şeffaf iletkenler, teknolojiyle olan ilişkimizi yeniden tanımlıyor. Cihazlar artık bizi kendi formlarına uymaya zorlamıyor; aksine, bizim hayatımıza, vücudumuza ve çevremize uyum sağlayacak şekilde bükülüyor ve şekil değiştiriyor. Gümüş nanotellerin öncülüğünde başlayan bu devrim, grafen gibi malzemelerin olgunlaşmasıyla daha da hızlanacak ve dijital dünyanın, etrafımızdaki her yüzeye entegre olduğu, gerçekten esnek bir geleceği inşa edecektir.
Şeffaf İletkenlerin Optik ve Elektriksel Özellikleri Arasındaki Denge
İki Zıt Kutup: Neden Şeffaflık ve İletkenlik Birbiriyle Çelişir?
Bu çelişkinin temel nedeni malzemelerin atomik yapısında yatar:
- Şeffaflık, bir malzemenin içinden geçen ışık fotonlarını emmemesini gerektirir. Bu, malzemenin elektronlarının kolayca uyarılamayacağı, yani geniş bir “yasak enerji aralığına” (band gap) sahip olduğu yalıtkanlara özgü bir durumdur.
- İletkenlik ise, elektrik akımını taşıyacak çok sayıda serbest ve hareketli elektrona ihtiyaç duyar. Bu da elektronların bir “elektron denizi” içinde yüzdüğü metallere özgü bir durumdur ve bu serbest elektronlar ışığı kolayca emerek malzemeyi opak (ışık geçirmez) yapar.
Kısacası, bir malzemeden aynı anda hem mükemmel bir pencere hem de mükemmel bir tel olmasını istemek, doğanın temel eğilimlerine karşı gelmektir.
Performansı Ölçmek: Geçirgenlik (%) ve Yüzey Direnci (Ω/sq)
Bu dengeyi nicel olarak ifade etmek ve farklı malzemeleri karşılaştırmak için iki temel metrik kullanılır:
- Geçirgenlik (Transmittance, %T): Malzemenin, üzerine gelen ışığın yüzde kaçını içinden geçirdiğini belirtir. Genellikle insan gözünün en hassas olduğu 550 nm dalga boyunda ölçülür. Yüksek bir yüzde (%90 ve üzeri) hedeflenir.
- Yüzey Direnci (Sheet Resistance, Rsh): Bir malzemenin yüzeyinin elektrik akımına karşı ne kadar direnç gösterdiğini ölçer. Birimi Ohm/kare (Ω/sq)‘dir. Değer ne kadar düşükse, iletkenlik o kadar iyidir. Uygulamaya bağlı olarak 100 Ω/sq’nun altı, hatta bazen 10 Ω/sq’nun altı hedeflenir.
İdeal bir şeffaf iletken, maksimum geçirgenliğe ve minimum yüzey direncine sahip olmalıdır.
Liyakat Sayısı (Figure of Merit – FoM): Dengeyi Tek Bir Rakamda Birleştirmek
Farklı TCF’leri adil bir şekilde karşılaştırmak için mühendisler, hem şeffaflığı hem de direnci hesaba katan “Liyakat Sayısı” (Figure of Merit – FoM) adı verilen bir performans metriği kullanır. En yaygın formüllerden biri Haacke tarafından önerilmiştir: ΦTC=T10/Rsh.
Bu formülün detaylarına takılmadan anlamamız gereken şudur: FoM değeri, bir malzemenin bu ikilemde ne kadar başarılı olduğunu gösteren tek bir rakamdır. Yüksek bir FoM değeri, malzemenin aynı anda hem çok şeffaf hem de çok iletken olduğu anlamına gelir. Bu nedenle, tüm TCF araştırmalarının nihai amacı, FoM değerini en üst düzeye çıkarmaktır.
Malzeme Stratejileri: Farklı Teknolojiler Dengeyi Nasıl Kuruyor?
Farklı şeffaf iletken teknolojileri, bu dengeyi kurmak için farklı stratejiler izler:
- TCO’lar (ITO, FTO): “Doping Stratejisi” İndiyum Kalay Oksit (ITO) gibi malzemeler, doğal olarak şeffaf olan geniş bant aralıklı bir yarı iletkenin içine, iletkenliği artırmak için serbest elektronlar ekleyen “doping” atomları katarak bu dengeyi kurar. Bu yöntem, sert yüzeylerde son derece yüksek FoM değerleri sunar ve yıllardır endüstri standardı olmuştur.
- Gümüş Nanoteller (AgNW): “Ağ Yoğunluğu Stratejisi”
Bu teknoloji, problemi “hileli” bir yolla çözer. Film aslında sürekli bir malzeme değildir. Gümüş nanotellerden oluşan ağın kendisi opak ama çok iletkenken, aradaki boşluklar tamamen şeffaftır.
- Denge: Ağdaki tel yoğunluğu artırıldıkça, yüzey direnci düşer (daha iyi iletkenlik) ancak teller ışığı daha fazla engellediği için geçirgenlik azalır ve “pusluluk” (haze) artar. Tersi durumda ise geçirgenlik artar ama direnç yükselir. Mühendisler, uygulama için en uygun ağ yoğunluğunu bularak bu dengeyi optimize eder.
- Grafen: “Katman Sayısı Stratejisi”
Tek bir atom katmanı grafen, ~%97.7 gibi olağanüstü bir şeffaflığa sahiptir ancak direnci nispeten yüksektir.
- Denge: Direnci düşürmek için grafen katmanları üst üste eklenebilir. Ancak eklenen her katman, iletkenliği artırırken şeffaflığı bir miktar azaltır. Buradaki denge, optimum katman sayısını bulmaktır.
- İletken Polimerler: Genellikle bu dengeyi kurmanın en zor olduğu malzeme grubudur. Çok düşük direnç değerleri hedeflendiğinde, polimer filmi genellikle daha kalın ve daha renkli hale gelerek şeffaflığını önemli ölçüde kaybeder.
Uygulamaya Özel Denge
Her uygulama için tek bir “en iyi” TCF yoktur. İdeal denge, uygulamanın önceliklerine göre değişir:
- Dokunmatik Ekranlar: Kusursuz bir görüntü kalitesi için şeffaflık en önemli önceliktir. Direncin belirli bir seviyenin altında olması yeterlidir.
- Güneş Pilleri: Maksimum ışığı içeri alıp üretilen tüm akımı minimum kayıpla dışarı çıkarmak gerektiği için hem şeffaflık hem de iletkenlik en üst düzeyde olmalıdır (en yüksek FoM gereklidir).
- Şeffaf Isıtıcılar (Akıllı Pencerelerdeki Buğu Çözücüler): Isıtma verimliliği için düşük direnç en kritik parametredir. Şeffaflıkta küçük bir kayıp tolere edilebilir.
Sonuç olarak, şeffaf iletkenlerin geliştirilmesi, malzeme biliminin en temel çelişkilerinden birini çözme sanatıdır. Bu, sürekli olarak daha şeffaf ve aynı zamanda daha iletken malzemeler yaratma arayışıdır. Bir malzemenin Liyakat Sayısı (FoM), bu arayıştaki başarının nihai ölçüsüdür. Geleceğin katlanabilir ekranları, enerji üreten pencereleri ve giyilebilir cihazları, bu hassas dengeyi bugünün teknolojilerinden bir adım öteye taşıyan malzeme inovasyonları sayesinde mümkün olacaktır.
Organik LED (OLED) Ekran Teknolojisinde Şeffaf İletkenlerin Yeri
OLED Pikselinin Anatomisi: Işık Nasıl Üretilir?
Bir OLED pikselinin çalışma prensibini anlamak için, onu çok katmanlı bir sandviçe benzetebiliriz:
- Katot (Negatif Elektrot): En üst katmandır ve sisteme elektron enjekte eder.
- Organik Katmanlar: Katot ve anot arasında, elektronların ve “elektron boşluklarının” (pozitif yük taşıyıcıları) içinden geçtiği, özel olarak tasarlanmış bir veya daha fazla organik (karbon bazlı) yarı iletken film bulunur. Bunlardan biri yayıcı katman (emissive layer) olarak görev yapar.
- Anot (Pozitif Elektrot): En alt katmandır ve sisteme “elektron boşlukları” enjekte eder.
Voltaj uygulandığında, katottan gelen elektronlar ve anottan gelen boşluklar organik katmanlarda birbirine doğru hareket eder. Bu elektron ve boşluk, yayıcı katmanda karşılaşıp yeniden birleştiğinde, enerjilerini bir foton, yani bir ışık parçacığı olarak serbest bırakırlar. Milyonlarca pikselin bu şekilde kendi ışığını üretmesi, OLED ekranların o meşhur kontrastını ve canlı renklerini oluşturur.
Şeffaf İletkenin Kritik Rolü: Pencere Görevindeki Anot
Bu sandviç yapısında üretilen ışığın gözümüze ulaşabilmesi için, elektrotlardan en az birinin tamamen şeffaf olması gerekir. Standart “alttan yayımlı” (bottom-emitting) OLED tasarımlarında bu görev anot katmanına düşer. Yani, bize en yakın olan ve ışığın içinden geçtiği katman, şeffaf iletken filmdir.
OLED’de kullanılacak bir şeffaf iletken anot, birkaç kritik görevi aynı anda yerine getirmelidir:
- Yüksek Optik Şeffaflık: Üretilen ışığı minimum kayıpla dışarıya iletmelidir.
- Düşük Elektriksel Direnç: Organik katmanlara verimli bir şekilde akım taşıyarak enerji kaybını (ısınmayı) önlemelidir.
- Uygun İş Fonksiyonu (Work Function): Malzemenin “iş fonksiyonu”, organik katmana verimli bir şekilde “elektron boşluğu” enjekte edebilmesi için kritik bir elektronik özelliktir. Bu uyum, OLED’in verimliliğini doğrudan etkiler.
- Pürüzsüz Yüzey: Organik katmanlar sadece birkaç nanometre kalınlığındadır. Altındaki şeffaf iletken yüzeydeki en ufak bir pürüz, kısa devrelere ve pikselin bozulmasına neden olabilir.
Geleneksel Standart: ITO (İndiyum Kalay Oksit)
Yıllar boyunca, ITO (İndiyum Kalay Oksit), yukarıdaki tüm gereksinimleri mükemmel bir şekilde karşıladığı için sert (rijit) OLED ekranlarda standart şeffaf anot malzemesi olmuştur. Yüksek şeffaflığı, düşük direnci, uygun iş fonksiyonu ve pürüzsüz yüzey oluşturma yeteneği, onu bu rol için ideal kılmıştır.
Esnek OLED Devrimi ve Yeni Nesil İletkenler
Ancak teknoloji katlanabilir ve bükülebilir cihazlara doğru evrildiğinde, ITO’nun en büyük zayıflığı ortaya çıktı: kırılganlık. Seramik bir malzeme olan ITO, esnetildiğinde çatlar ve işlevini yitirir. Bu durum, esnek OLED devrimini mümkün kılmak için yeni nesil şeffaf iletkenlerin geliştirilmesini zorunlu kıldı:
- Gümüş Nanoteller (AgNWs): Günümüzün ticari katlanabilir telefonlarında ve esnek OLED cihazlarında en yaygın kullanılan ITO alternatifidir. Mükemmel esneklikleri ve yüksek iletkenlikleri, tekrar tekrar bükülmeye dayanmalarını sağlar.
- Grafen ve Diğer 2D Malzemeler: Teorik olarak en üstün esnekliği, şeffaflığı ve dayanıklılığı sunan grafen, geleceğin ultra esnek ve hatta rulo haline getirilebilir ekranları için en büyük potansiyeli taşımaktadır.
- İletken Polimerler: Tamamen basılabilir (printable) OLED’lerin ve son derece esnek aydınlatma panellerinin geliştirilmesinde önemli bir rol oynarlar.
Geleceğin Ötesi: Şeffaf OLED Ekranlar
Peki ya sadece anot değil, katot katmanı da şeffaf olsaydı? İşte bu fikir, şeffaf OLED ekranların temelini oluşturur. Hem anot hem de katot şeffaf olduğunda, ekran her iki yönde de ışık yayabilir ve “içinden bakılabilen” bir ekran haline gelir. Bu teknoloji, artırılmış gerçeklik (AR) uygulamaları için otomobillerin ön camlarına entegre edilmiş head-up display’ler (HUD), reklam panoları olarak kullanılabilen akıllı pencereler ve fütüristik kullanıcı arayüzleri gibi sonsuz olasılıkların kapısını aralar. Bu alan, şeffaf katot malzemelerinin geliştirilmesiyle hızla ilerleyen, heyecan verici bir inovasyon cephesidir.
Sonuç olarak, şeffaf iletkenler, OLED teknolojisinin sadece pasif bir bileşeni değil, aynı zamanda performansını ve form faktörünü doğrudan tanımlayan aktif bir oyuncusudur. Bu görünmez katmanların evrimi –sert ITO’dan esnek gümüş nanotellere ve ötesine– ekran teknolojisinin evrimine paralel bir şekilde ilerlemektedir. Bir sonraki katlanabilir telefonunuza veya geleceğin şeffaf ekranına baktığınızda, o parlak renklerin ardında yatan bu görünmez ama güçlü malzeme bilimini hatırlayın.
Akıllı Pencereler (Smart Windows) Şeffaf İletkenler Sayesinde Nasıl Çalışır?
“Akıllı Pencere” Nedir? Sadece Camdan Daha Fazlası
Akıllı pencere, üzerine uygulanan bir elektrik voltajı ile ışık geçirgenliği özelliklerini aktif olarak değiştirebilen bir cam veya film sistemidir. Bu teknoloji, temel olarak üç ana fayda sunar:
- Enerji Verimliliği: Güneş ısısını ve parlamasını dinamik olarak kontrol ederek binaların ısıtma ve soğutma maliyetlerini önemli ölçüde azaltır.
- Gizlilik: Bir anında şeffaf durumdan opak veya buzlu duruma geçerek mahremiyet sağlar.
- Konfor ve Kontrol: Işık seviyelerini manuel veya otomatik olarak ayarlayarak iç mekan konforunu artırır.
Vazgeçilmez Bileşen: Şeffaf İletken Filmler (TCF)
Tüm akıllı pencere teknolojilerinin ortak bir noktası vardır: Işık geçirgenliğini değiştiren “aktif” bir katmanın, iki adet şeffaf iletken film (TCF) arasına sandviç gibi yerleştirilmesi. Bu TCF’ler (genellikle cam üzerine kaplanmış ITO veya FTO) sistemin şeffaf elektrotları olarak görev yapar.
Görevi: Aktif katmanın tamamına, görüşü engellemeden, homojen ve kararlı bir elektrik alanı uygulamaktır. Voltaj uygulandığında, TCF’ler arasındaki bu elektrik alanı, aktif katmanın içindeki moleküllerin veya iyonların davranışını değiştirerek pencerenin kararmasını veya şeffaf hale gelmesini sağlar. Kısacası, şeffaf iletkenler olmadan sihir gerçekleşemez.
Popüler Akıllı Pencere Teknolojileri ve TCF’nin Rolü
Piyasada, farklı çalışma prensiplerine dayanan birkaç ana akıllı pencere teknolojisi bulunmaktadır.
1. Elektrokromik (Electrochromic – EC) Pencereler
En yaygın ve enerji verimliliği odaklı teknoloji budur. Temelde şeffaf ve çok ince bir şarj edilebilir batarya gibi çalışır.
- Nasıl Çalışır? Yapı, iyon depolama katmanı, bir elektrolit ve bir elektrokromik katman (genellikle Tungsten Oksit) içerir. Tüm bu katmanlar iki TCF arasına yerleştirilmiştir.
- Kararma (Voltaj +): TCF elektrotlarına düşük bir voltaj uygulandığında, Lityum iyonları iyon depolama katmanından elektrolit boyunca hareket ederek elektrokromik katmana girer. Bu iyon girişi, malzemenin optik özelliklerini değiştirerek ışığı emmesine ve mavi-gri bir tonda kararmasına neden olur.
- Şeffaflaşma (Voltaj -): Voltaj tersine çevrildiğinde, iyonlar elektrokromik katmandan geri çekilerek orijinal yerlerine döner ve cam tekrar tamamen şeffaf hale gelir.
- TCF’nin Rolü: TCF’ler, iyon akışını tetikleyen ve kontrol eden elektrik alanını yaratır.
2. Süspanse Parçacık Cihazları (SPD – Suspended Particle Devices)
Bu teknoloji, çok hızlı geçiş süreleri sunar ve genellikle karartma (dimming) özelliği için kullanılır.
- Nasıl Çalışır? İki TCF katmanı arasında, içinde çubuk şeklinde minik parçacıkların asılı durduğu (süspanse edildiği) bir sıvı film bulunur.
- Kapalı (Voltaj Yok): Elektrik alanı olmadığında, bu parçacıklar rastgele yönlerde durur, ışığı engeller ve camın koyu, opak görünmesine neden olur.
- Açık (Voltaj Var): TCF’lere voltaj uygulandığında, oluşan elektrik alanı tüm parçacıkları anında aynı hizada (ışığa paralel) dizer. Bu hizalanmış düzen, ışığın aralarından geçmesine izin verir ve cam saniyenin binde birinde şeffaf hale gelir.
- TCF’nin Rolü: TCF’ler, parçacıkları anında hizalayan güçlü elektrik alanını oluşturur.
3. Polimer Dağılımlı Likit Kristal (PDLC) Filmler
Bu teknoloji, genellikle “gizlilik camı” olarak bilinir ve şeffaf durumdan buzlu (opak beyaz) duruma geçer.
- Nasıl Çalışır? İki TCF katmanı arasında, bir polimer matris içine dağıtılmış likit kristal damlacıkları bulunur.
- Kapalı (Voltaj Yok): Likit kristal molekülleri rastgele yönelimdedir. Moleküllerin kırıcılık indisi polimerden farklı olduğu için, gelen ışık bu damlacıklara çarparak her yöne dağılır (saçılır). Bu saçılma, camın buzlu ve yarı saydam görünmesine neden olur.
- Açık (Voltaj Var): TCF’lere voltaj uygulandığında, elektrik alanı tüm likit kristal moleküllerini aynı yönde hizalar. Bu hizalanmış durumda, moleküllerin kırıcılık indisi polimerin kırıcılık indisi ile eşleşir. Işık artık saçılmadan, doğrudan içinden geçer ve cam tamamen şeffaf hale gelir.
- TCF’nin Rolü: TCF’ler, likit kristal damlacıklarını hizalayarak ışık saçılmasını kontrol eden elektrik alanını sağlar.
Geleceğin Pencereleri: Enerji Üreten Akıllı Camlar
Akıllı pencere teknolojisinin bir sonraki adımı, bu dinamik karartma özelliğini enerji üretimiyle birleştirmektir. Şeffaf güneş pilleri (Transparent Photovoltaics) katmanının akıllı pencere yapısına entegre edilmesiyle, geleceğin pencereleri sadece enerji tasarrufu sağlamakla kalmayacak, aynı zamanda kendi enerjisini de üretecektir. Bu tür çok fonksiyonlu cihazlar, her biri farklı bir görev üstlenen birden fazla şeffaf iletken film katmanı gerektirerek bu alandaki inovasyonun sınırlarını zorlamaktadır.
Sonuç olarak, akıllı pencereler, binalarımızı ve araçlarımızı daha konforlu, daha özel ve önemli ölçüde daha enerji verimli hale getiren dönüştürücü bir teknolojidir. Bu “sihrin” arkasında yatan temel unsur ise, görünmez bir elektrik alanı yaratarak aktif katmanları kontrol eden ve tüm bu dinamik geçişleri mümkün kılan, vazgeçilmez şeffaf iletken filmlerdir.
Güneş Panellerinde Şeffaf İletkenlerin Önemi
Bir Güneş Hücresinin Anatomisi: Şeffaf İletken Nerede Duruyor?
Bir güneş hücresinin temel görevi, güneş ışığının fotonlarını emerek elektronları serbest bırakmak ve bu elektronları bir elektrik akımı olarak toplamaktır. Bu sürecin en verimli şekilde işlemesi için, hücrenin en üst katmanında bir üst elektrot bulunmalıdır.
İşte şeffaf iletkenler tam olarak bu noktada devreye girer. Bu film, güneş hücresinin en üst yüzeyini kaplayarak iki temel görevi aynı anda yerine getirir:
- Maksimum Işık Geçirgenliği: Güneş ışığı fotonlarının mümkün olan en az kayıpla alttaki aktif fotovoltaik katmana (örneğin, silikon veya perovskit) ulaşmasını sağlar.
- Maksimum İletkenlik: Aktif katmanda serbest kalan elektronları hücrenin tüm yüzeyinden verimli bir şekilde toplar ve dış devreye yönlendirir.
Performansın İkilemi: Şeffaflık vs. İletkenlik
Bir şeffaf iletkenin kalitesi, bu iki zıt özelliği ne kadar iyi dengelediğiyle ölçülür. Bu denge, mühendisler tarafından genellikle “Liyakat Sayısı” (Figure of Merit – FoM) olarak bilinen bir metrikle değerlendirilir.
- Optik Kayıplar: Eğer şeffaf iletken katman yeterince şeffaf değilse, gelen ışığın bir kısmını yansıtarak veya emerek israf eder. Aktif katmana ulaşamayan her foton, kaybedilmiş potansiyel elektrik demektir.
- Direnç Kayıpları: Eğer katman yeterince iletken değilse, toplanan elektronlar hücreden çıkarken dirençle karşılaşır. Bu direnç, değerli elektriksel enerjinin bir kısmının ısı olarak kaybedilmesine (Joule ısınması) neden olur.
İdeal bir şeffaf iletken, %90’ın üzerinde şeffaflığa ve çok düşük elektriksel dirence sahip olmalıdır.
Kullanılan Malzemeler: Gelenekselden Geleceğe
Güneş paneli teknolojisinin türüne göre farklı şeffaf iletken malzemeler kullanılır.
A. Geleneksel Krallar: TCO’lar (ITO, FTO, AZO)
İnce film güneş pilleri (CdTe, CIGS) ve bazı yüksek verimli silikon hücre (HJT gibi) teknolojilerinde, Şeffaf İletken Oksitler (TCO’lar) standart olarak kullanılır.
- ITO (İndiyum Kalay Oksit): Yüksek şeffaflık ve düşük direnç kombinasyonu sayesinde laboratuvar ve yüksek verimlilik gerektiren uygulamalarda hala bir referans noktasıdır. Ancak maliyeti yüksektir.
- FTO (Flor Katkılı Kalay Oksit) ve AZO (Alüminyum Katkılı Çinko Oksit): ITO’ya göre daha ucuz ve bazı üretim süreçlerinde gereken yüksek sıcaklıklara daha dayanıklı alternatiflerdir. Genellikle maliyetin performanstan daha kritik olduğu uygulamalarda tercih edilirler.
Ancak bu TCO’ların ortak bir zayıflığı vardır: Kırılgandırlar. Bu da onları esnek güneş pilleri için uygunsuz hale getirir.
B. Yeni Nesil Esnek Güneş Teknolojileri İçin Alternatifler
Esnek, hafif ve bükülebilir güneş hücreleri devrimi, yeni nesil şeffaf iletkenler tarafından yönlendirilmektedir.
- Gümüş Nanoteller (AgNWs): Esnek plastik alt tabakalar üzerine rulodan ruloya (roll-to-roll) kaplanabilen gümüş nanotel ağları, esnek perovskit ve organik güneş pilleri (OPV) için şu anki en popüler çözümdür. Mükemmel esneklik ve yüksek iletkenlik sunarlar.
- Grafen ve Karbon Nanotüpler: Uzun vadede en umut verici adaylardır. Üstün mekanik dayanıklılıkları, esneklikleri ve potansiyel olarak yüksek iletkenlikleri ile ultra hafif ve dayanıklı güneş hücrelerinin önünü açabilirler.
- İletken Polimerler (PEDOT:PSS): Özellikle tamamen plastikten oluşan organik güneş pillerinde (OPV), doğal esneklikleri ve baskı teknikleriyle kolayca işlenebilmeleri sayesinde yaygın olarak kullanılırlar.
Geleceği Şekillendiren Uygulamalar
Yeni nesil şeffaf iletkenlerin geliştirilmesi, güneş enerjisinin sadece çatılardaki panellerden ibaret olmadığı bir geleceği mümkün kılıyor:
- Şeffaf Güneş Pilleri ve Akıllı Pencereler: Binaların pencereleri, hem içeriye ışık alıp hem de elektrik üretebilir. Bu, binaları birer dikey enerji santraline dönüştürme potansiyeli taşır.
- Bina Entegre Fotovoltaikler (BIPV): Güneş hücrelerinin, binaların cephelerine, panjurlarına veya çatı kiremitlerine estetik bir şekilde entegre edilmesi.
- Giyilebilir ve Taşınabilir Güneş Şarj Cihazları: Çantalara, çadırlara ve hatta kıyafetlere entegre edilmiş esnek güneş pilleri ile hareket halindeyken bile enerji üretimi.
- Otomotiv Entegrasyonu: Elektrikli araçların tavanlarına veya camlarına entegre edilen şeffaf veya yarı şeffaf güneş hücreleri ile menzil artışı sağlanması.
Sonuç olarak, şeffaf iletkenler, bir güneş hücresinin verimlilik zincirindeki en kritik halkalardan biridir. Bu görünmez katman üzerinde yapılan malzeme bilimi yenilikleri, sadece mevcut panellerin verimliliğini artırmakla kalmıyor, aynı zamanda güneş enerjisini daha esnek, daha estetik ve hayatımızın her alanına entegre edilebilir bir teknoloji haline getiriyor. Geleceğin enerjisi, her zamankinden daha şeffaf olacak.
Şeffaf İletken Filmler (TCF) Nasıl Üretilir?
İki Ana Üretim Felsefesi: Vakum vs. Çözelti
TCF üretimi, temel olarak iki farklı yaklaşıma ayrılır. Bu yaklaşımlar, kullanılan malzemenin doğası ve hedeflenen ürünün (sert veya esnek) niteliği tarafından belirlenir.
- Vakum Tabanlı Yöntemler (Fiziksel Buhar Biriktirme – PVD): Bu “kuru” proseslerde, iletken malzeme bir vakum odası içinde atomik veya moleküler düzeyde buharlaştırılarak alt tabaka üzerinde biriktirilir. Bu, genellikle sert (rijit) ve inorganik malzemeler (ITO gibi) için kullanılan geleneksel yöntemdir.
- Çözelti Tabanlı Yöntemler (Islak Kaplama): Bu “ıslak” proseslerde, iletken nano malzemeler (gümüş nanoteller, grafen, iletken polimerler vb.) bir mürekkep veya macun içinde disperse edilir ve ardından bir alt tabaka üzerine kaplanır veya basılır. Bu, özellikle esnek filmlerin seri üretimi için geliştirilen yeni nesil yöntemdir.
Geleneksel Yöntem: Vakum Tabanlı Püskürtme (Sputtering)
Onlarca yıldır endüstri standardı olan ITO filmlerinin üretiminde kullanılan temel yöntem manyetron püskürtmedir.
- Süreç Nasıl İşler?
- Cam veya polimer alt tabaka, yüksek vakumlu bir odaya yerleştirilir.
- Odaya düşük basınçta Argon gibi bir inert gaz verilir.
- Yüksek voltaj uygulanarak bu gaz, iyonize hale getirilir ve bir plazma oluşturulur.
- Bu plazmadaki pozitif yüklü Argon iyonları, negatif yüklü olan katı ITO hedefine (target) doğru yüksek bir hızla bombardıman eder.
- Çarpışma, ITO hedefinden atomları veya molekülleri sökerek alt tabakanın yüzeyine doğru fırlatır.
- Alt tabaka yüzeyine çarpan bu atomlar, burada yoğunlaşarak yavaş yavaş ultra ince, homojen ve şeffaf bir ITO filmi oluşturur.
- Avantajları: Son derece düzgün, yoğun, dayanıklı ve alt tabakaya mükemmel yapışan yüksek kaliteli filmler üretir.
- Dezavantajları: Yavaş bir süreçtir, yüksek sermaye yatırımı gerektiren pahalı vakum ekipmanları kullanır, enerji tüketimi yüksektir ve esnek filmlerin seri üretimi için verimsizdir.
Yeni Nesil Yöntemler: Çözelti Bazlı Kaplama ve Baskı
Esnek elektronik devrimi, ITO’nun püskürtme yönteminin kısıtlamalarını aşacak yeni üretim teknikleri gerektirmiştir. Çözelti bazlı yöntemler, bu ihtiyaca cevap vermektedir.
Temel süreç üç adımdan oluşur: 1) İletken Mürekkep Formülasyonu → 2) Kaplama/Baskı → 3) Kürleştirme/Sinterleme.
Kilit Teknoloji: Rulodan Ruloya (Roll-to-Roll – R2R) İşlemler
Bu yöntem, esnek TCF üretiminin bel kemiğidir. Gazete basımına benzer şekilde, esnek PET veya PEN film ruloları, bir dizi istasyondan geçerek sürekli bir hat üzerinde kaplanır. Bu, inanılmaz bir hız ve düşük maliyet avantajı sağlar.
Öne Çıkan Kaplama Teknikleri:
- Yarıklı Kalıp Kaplama (Slot-Die Coating): En hassas ve en yaygın R2R tekniğidir. İletken mürekkep, hareket eden film rulosunun üzerine, genişliği ve kalınlığı hassas bir şekilde ayarlanmış bir kalıp (die) aracılığıyla sürekli olarak serilir. Sonuç, son derece homojen ve hatasız bir kaplamadır.
- Gravür ve Flekso Baskı: Bu geleneksel baskı teknikleri, mürekkebi belirli desenlere sahip silindirler aracılığıyla aktarır. Özellikle belirli bir desene sahip iletken hatlar (örneğin, metal örgü veya sensör elektrotları) oluşturmak için kullanılır.
- Sprey Kaplama: Daha az hassasiyet gerektiren veya düz olmayan yüzeylerin kaplanması için kullanılır. İletken mürekkep, yüzeye bir sprey nozulu aracılığıyla püskürtülür.
Son Dokunuşlar: Kürleştirme ve Desenleme
Kaplama işleminden sonra film henüz kullanıma hazır değildir.
- Kürleştirme/Sinterleme: Bu adımda, mürekkep içindeki çözücüler buharlaştırılır ve iletken nano parçacıkların (örneğin gümüş nanotellerin) birbirine temas ederek veya kaynayarak (sinterlenerek) kesintisiz bir iletken ağ oluşturması sağlanır. Bu işlem, geleneksel fırınlarda, UV ışıkla veya esnek plastik alt tabakalara zarar vermeyen yoğun atımlı ışık (photonic sintering) gibi gelişmiş, anlık ısıtma teknikleriyle yapılır.
- Desenleme (Patterning): Son devreyi oluşturma işlemidir.
- Geleneksel (Çıkarımsal): ITO gibi püskürtme ile kaplanmış filmlerde, istenmeyen bölgeler fotolitografi ve kimyasal aşındırma (etching) ile kaldırılır. Bu, malzeme israfına yol açan bir süreçtir.
- Yeni Nesil (Katkısal): İletken mürekkepler, doğrudan istenen desen şeklinde basılabilir (örneğin, inkjet veya serigrafi ile). Bu, hem daha hızlıdır hem de malzeme israfını önleyerek daha çevre dostu bir yaklaşım sunar.
Sonuç olarak, şeffaf iletken film üretimi, yavaş ve pahalı vakum tabanlı püskürtme teknolojisinden, hızlı, verimli ve esnekliğe olanak tanıyan rulodan ruloya baskı ve kaplama tekniklerine doğru belirgin bir evrim geçirmektedir. Bu üretim devrimi, sadece maliyetleri düşürmekle kalmıyor, aynı zamanda katlanabilir telefonlardan akıllı pencerelere kadar, daha önce hayal olan birçok teknolojinin kitlesel olarak üretilmesinin de önünü açıyor. Geleceğin elektroniği, vakum odalarında değil, baskı preslerinde şekilleniyor.
Gümüş Nanotel (Silver Nanowire) Teknolojisi ve Esnek Ekranlardaki Rolü
Gümüş Nanotel Nedir? Mikroskobik Gümüş İplikçikler
Gümüş nanoteller, çapları 20 ila 100 nanometre arasında (bir saç telinden yaklaşık 1000 kat daha ince), uzunlukları ise onlarca mikrometre olan, son derece yüksek en-boy oranına sahip tek boyutlu gümüş kristalleridir. Bu mikroskobik gümüş iplikçikleri, özel bir mürekkep içinde süspansiyon haline getirilir.
Bu mürekkep, esnek bir alt tabaka (genellikle PET gibi şeffaf bir plastik film) üzerine ince bir katman halinde kaplandığında ve içindeki çözücü buharlaştığında, nanoteller yüzeyde rastgele bir şekilde birikerek birbirine temas eder. Sonuç, çıplak gözle görülemeyen, çoğunlukla boşluktan oluşan ve bu nedenle ışığı geçiren (%99’a varan şeffaflık), ancak gümüş tellerin kesintisiz bağlantısı sayesinde elektrik akımını mükemmel bir şekilde ileten bir perkolasyon ağıdır. Kısacası, hem görünmez hem de iletken bir örümcek ağı hayal edin.
Neden Esnek Ekranlar İçin İdeal? ITO’ya Karşı Üstünlükleri
Gümüş nanoteller, özellikle esnek uygulamalarda, on yıllardır standart olan ITO’ya karşı ezici üstünlükler sunar:
1. Benzersiz Mekanik Esneklik: Bu, AgNW teknolojisinin en büyük ve en önemli avantajıdır. ITO, seramik benzeri yapısı nedeniyle en ufak bir bükülmede bile çatlar ve iletkenliğini kaybeder. Gümüş nanotellerden oluşan ağ ise, birbiri üzerinde kayabilen ve bükülebilen esnek iplikçiklerden oluşur. Bu yapı, malzemenin on binlerce kez katlanıp açılmasına veya bükülmesine rağmen elektriksel direncinde kayda değer bir artış olmadan dayanmasını sağlar. Katlanabilir bir telefonun tekrar tekrar açılıp kapanmasını mümkün kılan işte bu özelliktir.
2. Yüksek Performans: AgNW filmleri, ITO ile rekabet edebilecek düzeyde, hatta bazen daha iyi, bir şeffaflık-iletkenlik dengesi sunar. Düşük yüzey direncine (sheet resistance) sahip olmaları, hassas dokunmatik sensörler ve verimli OLED ekranlar için kritik öneme sahiptir.
3. Düşük Maliyetli ve Ölçeklenebilir Üretim: ITO, pahalı ve yavaş bir vakum ortamında püskürtme (sputtering) tekniği ile üretilir. AgNW mürekkepleri ise, rulodan ruloya (roll-to-roll – R2R) gibi son derece hızlı ve uygun maliyetli endüstriyel kaplama teknikleriyle üretilebilir. Bu, esnek şeffaf iletken filmlerin gazete basar gibi seri üretilmesine olanak tanıyarak maliyetleri önemli ölçüde düşürür.
Karşılaşılan Zorluklar ve Geliştirilen Çözümler
Bu üstünlüklere rağmen, AgNW teknolojisinin de kendine has zorlukları vardır ve endüstri bu zorlukları aşmak için sürekli yenilik yapmaktadır:
- Haze (Pusluluk) Sorunu: Nanotel ağının ışığı hafifçe dağıtması, özellikle siyah bir arka planda veya belirli açılardan bakıldığında hafif bir pusluluğa neden olabilir. Mühendisler bu sorunu, insan gözünün algılayamayacağı kadar ince ve daha uzun nanoteller geliştirerek ve ağ yoğunluğunu optimize ederek çözmektedir.
- Uzun Vadeli Kararlılık: Gümüş, havadaki kükürt bileşikleri veya nem gibi çevresel faktörlerden etkilenebilir. Bu sorunu çözmek için AgNW filmleri, onları dış dünyadan izole eden koruyucu bariyer katmanları (passivation layers) ile kaplanır.
- Kavşak Direnci (Junction Resistance): İki nanotelin birbiriyle kesiştiği noktadaki direnç, telin kendi direncinden daha yüksek olabilir. Bu sorunu aşmak için, kaplama sonrası uygulanan yoğun ışık (photonic sintering) veya ısı gibi işlemlerle bu kavşak noktaları birbirine kaynak yapılarak ağın toplam direnci düşürülür.
Esnek Ekranların Ötesindeki Uygulamalar
Gümüş nanotellerin esnekliği, onları sadece katlanabilir telefonlar için değil, çok daha geniş bir uygulama yelpazesi için değerli kılmaktadır:
- Giyilebilir Sensörler ve Akıllı Tekstiller: Vücut hareketlerini izleyen veya biyometrik verileri ölçen ve kumaşa entegre edilebilen esnek sensörler.
- Esnek Güneş Pilleri: Herhangi bir yüzeye uygulanabilen, hafif ve taşınabilir güneş enerjisi çözümleri.
- Otomotiv Uygulamaları: Araçların kavisli konsollarına entegre edilmiş dokunmatik yüzeyler ve esnek OLED aydınlatma sistemleri.
- Akıllı Pencereler: Elektrik akımıyla şeffaflığı kontrol edilebilen ve aynı zamanda dokunmatik yüzey olarak da kullanılabilen pencereler.
Sonuç olarak, Gümüş Nanotel (AgNW) teknolojisi, laboratuvardaki bir merak olmaktan çıkıp, esnek elektronik devrimini ticari bir gerçeğe dönüştüren temel bir yapı taşı haline gelmiştir. ITO’nun kırılganlık zincirini kırarak, daha önce hayal bile edilemeyen katlanabilir, bükülebilir ve giyilebilir cihazların önünü açmıştır. Bugün elimizde tuttuğumuz katlanabilir bir telefonun ekranına dokunduğumuzda, aslında görünmez bir gümüş iplikçik ağına dokunarak gelecekle etkileşim kuruyoruz.
ITO’ya Alternatif Şeffaf İletkenler: Grafen, Nanotüpler ve Gümüş Nanoteller
Neden Alternatiflere İhtiyaç Duyuldu? ITO’nun Kırılgan Saltanatı
Başlamadan önce, değişimin neden kaçınılmaz olduğunu kısaca hatırlayalım. ITO’nun iki ana günahı vardı:
- Maliyet ve Kıtlık: Ana bileşeni olan indiyum, nadir ve pahalı bir metaldir.
- Kırılganlık: Bir seramik olan ITO, büküldüğünde çatlar. Bu, onu esnek elektronikler için tamamen kullanışsız hale getirir.
Bu iki sorun, özellikle esnek ve büyük yüzeyli cihazların yaygınlaşmasıyla birlikte, endüstriyi acilen yeni çözümler aramaya itti.
Sahnedeki Yeni Oyuncular
1. Gümüş Nanoteller (Silver Nanowires – AgNWs): Görünmez Bir Metal Ağı
Günümüzde esnek ekran pazarında ITO’nun en güçlü ve en ticari alternatifi olarak kabul edilmektedir.
- Nedir? Çapları nanometre, uzunlukları ise mikrometre boyutunda olan, gümüşten yapılmış mikroskobik iplikçiklerdir.
- Nasıl Çalışır? Bu nanoteller, mürekkep formunda bir yüzeye (genellikle esnek bir plastik film) uygulandığında, kurumayla birlikte birbirine temas eden rastgele bir ağ oluşturur. Bu ağın büyük bir kısmı boşluktan oluştuğu için ışığın geçmesine izin verir (şeffaf), ancak gümüş tellerin kesintisiz ağı sayesinde mükemmel bir elektriksel iletkenlik sağlar.
- Avantajları:
- Mükemmel Esneklik: Binlerce kez bükülmeye dayanabilir.
- Yüksek İletkenlik: İletkenliği ITO’ya çok yakındır, hatta bazen daha iyidir.
- Çözelti Bazlı İşleme: Sprey kaplama, rulo-rulo kaplama gibi düşük maliyetli ve ölçeklenebilir baskı teknikleriyle üretilebilir.
- Zorlukları:
- Haze (Pusluluk): Nanotel ağının ışığı hafifçe dağıtması, özellikle ekran kapalıyken hafif bir pusluluk yaratabilir.
- Kararlılık: Gümüşün zamanla çevresel faktörlerden etkilenme potansiyeli vardır.
2. Grafen: Mükemmel Adayın Potansiyeli
Grafen, keşfedildiğinden beri malzeme biliminin “kutsal kasesi” olarak görülüyor ve teoride mükemmel bir şeffaf iletken.
- Nedir? Karbon atomlarının bal peteği örgüsünde dizildiği, tek bir atom kalınlığında iki boyutlu bir tabakadır.
- Nasıl Çalışır? Tek atom kalınlığında olduğu için neredeyse tamamen şeffaftır (~%97.7 ışık geçirgenliği). Eşsiz elektronik yapısı, onu olağanüstü bir iletken yapar.
- Avantajları:
- Üstün Esneklik ve Mukavemet: Bilinen en güçlü malzemedir ve son derece esnektir.
- Mükemmel Şeffaflık ve İletkenlik: Teorik olarak en iyi kombinasyonu sunar.
- Kimyasal Kararlılık: Çevresel faktörlere karşı son derece dayanıklıdır.
- Zorlukları:
- Üretim ve Maliyet: En büyük engel budur. Büyük alanlı, kusursuz ve tek katmanlı grafeni düşük maliyetle üretmek hala çok zordur. Üretilen grafen filmini bir alt tabakaya hasarsız bir şekilde transfer etmek de karmaşık bir süreçtir.
3. Karbon Nanotüpler (Carbon Nanotubes – CNTs): Grafenin Silindirik Kuzenleri
Grafenin silindir şeklinde yuvarlanmış hali olarak düşünülebilir.
- Nedir? Karbon atomlarından oluşan, çapları nanometre boyutunda olan içi boş tüpçüklerdir.
- Nasıl Çalışır? Tıpkı gümüş nanoteller gibi, bir yüzeye uygulandığında iletken bir ağ oluştururlar.
- Avantajları:
- Mükemmel Mekanik Özellikler: Son derece güçlü ve esnektirler.
- Yüksek Kararlılık: Kimyasal ve termal olarak çok kararlıdırlar.
- Zorlukları:
- İletkenlik Ayrımı: CNT’ler, üretim sırasında hem metalik (iletken) hem de yarı iletken tiplerin bir karışımı olarak ortaya çıkar. Yüksek iletkenlik için sadece metalik olanları ayırmak maliyetli ve zordur.
- Dispersiyon: Birbirine yapışma eğilimleri yüksektir, bu da homojen bir ağ oluşturmayı zorlaştırır.
- Performans: Genellikle aynı şeffaflık seviyesinde gümüş nanotellere göre daha düşük bir iletkenlik sunarlar.
Karşılaştırma ve Gelecek Vizyonu
| Malzeme | Avantajlar | Zorluklar | İdeal Uygulama |
| ITO | Yüksek performans, olgun teknoloji | Kırılgan, pahalı (İndiyum) | Sert (Rijit) Ekranlar, Monitörler |
| Gümüş Nanoteller | Mükemmel esneklik, yüksek iletkenlik | Hafif pusluluk (haze), kararlılık | Katlanabilir/Esnek Ekranlar, Giyilebilir Cihazlar |
| Grafen | Teorik olarak en iyi özellikler (güç, esneklik) | Düşük maliyetli seri üretim, transfer | (Gelecekte) Tüm uygulamalar için potansiyel |
| Karbon Nanotüpler | Yüksek kararlılık, iyi esneklik | İletkenlik ayrımı, dispersiyon | Esnek sensörler, özel uygulamalar |
Sonuç olarak, şeffaf iletkenler dünyasında artık tek bir kralın hüküm sürdüğü bir dönem geride kalmıştır. Pazar, “her duruma uyan tek çözüm” yerine, “doğru iş için doğru malzeme” felsefesine doğru evrilmektedir. Gümüş nanoteller, esnek elektronik devrimine bugün liderlik ederken, grafen uzun vadede her şeyi değiştirme potansiyelini elinde tutmaktadır. Karbon nanotüpler ve iletken polimerler gibi diğer malzemeler ise belirli niş uygulamalar için değerli çözümler sunmaktadır. Bu malzeme çeşitliliği, ITO’nun kırılgan zincirlerinden kurtulan teknoloji dünyasının, daha esnek, daha dayanıklı ve her yüzeye entegre edilebilen bir geleceğe doğru ilerlemesini sağlıyor.
ITO (İndiyum Kalay Oksit): Dokunmatik Ekranların Standardı
ITO Nedir? Şeffaf ve İletkenin Mükemmel Evliliği
ITO (Indium Tin Oxide), temel olarak indiyum oksit (In2O3) ve kalay oksitin (SnO2) bir karışımından oluşan, özel bir Şeffaf İletken Oksit (TCO) türüdür. Bir seramik malzeme olan ITO’nun endüstrideki başarısı, normalde birbirini dışlayan iki özelliği ender görülen bir ustalıkla birleştirmesinden gelir:
- Yüksek Optik Şeffaflık: Kaliteli bir ITO filmi, görünür ışık spektrumunun %90’ından fazlasını geçirerek altındaki ekranın parlak ve net görünmesini sağlar.
- Düşük Elektriksel Direnç: Aynı zamanda, elektrik akımının üzerinden kolayca akmasına izin verecek kadar düşük bir yüzey direncine (sheet resistance) sahiptir.
Bu “imkansız” kombinasyon, ITO’yu dokunmatik sensörler için mükemmel bir malzeme yapar.
Dokunmatik Ekranlar Nasıl Çalışır? ITO’nun Kritik Rolü
Günümüzdeki dokunmatik ekranların büyük çoğunluğu projeksiyonlu kapasitif (projected capacitive – PCAP) teknolojisini kullanır ve bu teknolojinin kalbinde ITO vardır.
- Elektrot Izgarası: Ekranın cam yüzeyinin altına, insan gözünün göremeyeceği kadar ince ITO hatlarından oluşan bir X ve Y ekseni ızgarası (grid) desenlenir.
- Elektrostatik Alan: Bu ITO ızgarasına küçük bir voltaj uygulandığında, ekranın yüzeyinde tek tip ve kararlı bir elektrostatik alan oluşur.
- Dokunma Anı: İletken bir nesne olan parmağınız ekrana dokunduğunda, vücudunuz bu elektrostatik alanı o noktada bozar ve kapasitansta yerel bir değişiklik yaratır.
- Konum Tespiti: Ekranın denetleyicisi, kapasitansın tam olarak hangi X ve Y koordinatında değiştiğini anında algılar ve bu bilgiyi cihazın işlemcisine gönderir.
ITO’nun deseni bozulmadan yüksek şeffaflık sunması ve tüm yüzeyde homojen bir iletkenlik sağlayarak kararlı bir elektrostatik alan oluşturması, bu sürecin kusursuz işlemesini sağlar.
Bir Standardın Doğuşu: ITO’nun Başarısının Nedenleri
- Eşsiz Performans Dengesi: Piyasaya çıkan hiçbir malzeme, uzun bir süre boyunca ITO’nun şeffaflık ve iletkenlik dengesine aynı anda ulaşamadı.
- Teknolojik Olgunluk: ITO filmlerini cam üzerine kaplamak için kullanılan manyetron püskürtme (magnetron sputtering) yöntemi, on yıllardır geliştirilen, son derece güvenilir ve tekrarlanabilir sonuçlar veren bir endüstriyel süreçtir.
- Yüksek Çözünürlük Desteği: ITO, fotolitografi gibi hassas yöntemlerle çok ince ve karmaşık desenlere sahip elektrotlar oluşturmak için işlenebilir. Bu, modern yüksek çözünürlüklü ekranlar için kritiktir.
Kralın Zayıf Yönleri: ITO’nun Tahtı Neden Tehlikede?
Onlarca yıllık hakimiyetine rağmen, ITO’nun geleceği artık belirsizdir. Bunun temelinde yatan üç ana sorun vardır:
1. İndiyumun Maliyeti ve Kıtlığı: ITO’nun ana bileşeni olan indiyum, nadir bulunan bir elementtir ve genellikle çinko madenciliğinin bir yan ürünü olarak elde edilir. Arzının sınırlı olması ve talebin sürekli artması, fiyatını hem yüksek hem de oldukça değişken kılmaktadır. Bu durum, üreticiler için ciddi bir maliyet ve tedarik zinciri riski oluşturur.
2. Kırılganlık ve Esneklik Sorunu: Bir seramik olan ITO, doğası gereği kırılgandır. Düz cam yüzeylerde mükemmel çalışır, ancak büküldüğünde veya esnetildiğinde hemen çatlar ve iletkenliğini kaybeder. Bu özellik, onu katlanabilir telefonlar, giyilebilir cihazlar, esnek ekranlar ve rulo haline getirilebilir elektronikler gibi geleceğin teknolojileri için tamamen kullanışsız hale getirir.
3. Üretim Süreçleri: ITO’yu kaplamak için kullanılan püskürtme (sputtering) yöntemi, yüksek vakum ortamı gerektiren, yavaş ve enerji yoğun bir süreçtir. Bu, üretim maliyetini artıran bir diğer faktördür.
ITO’nun Geleceği ve Alternatifler
Bu zorluklar, endüstride yoğun bir alternatif arayışını tetiklemiştir. Gümüş nanoteller (AgNWs), grafen, karbon nanotüpler ve iletken polimerler gibi esnek ve potansiyel olarak daha ucuz malzemeler, özellikle esnek elektronik pazarında ITO’nun yerini hızla almaktadır.
Peki ITO’nun sonu geldi mi? Henüz değil. ITO, sert (rijit) ekranlar pazarında (standart akıllı telefonlar, monitörler, TV’ler) teknolojik olgunluğu ve kanıtlanmış performansı sayesinde bir süre daha standart olmaya devam edecektir. Ancak, pazarın büyüme motoru olan esnek ve giyilebilir teknolojilerde bayrağı yeni nesil malzemelere devretmiştir.
Sonuç olarak, ITO, dijital devrimi mümkün kılan, dokunmatik etkileşim çağını başlatan görünmez bir kahramandır. Ancak her teknoloji gibi onun da bir ömrü var. Maliyet ve esneklik gibi temel sorunları, kendi saltanatının sonunu hazırlamıştır. ITO, bir mihenk taşı olarak her zaman hatırlanacak, ancak geleceğin şeffaf ve esnek dünyası, artık onun halefleri tarafından inşa edilecektir.
Şeffaf İletken Nedir? Görünmez Teknolojinin Arkasındaki Bilim
Bir Paradoks: Hem Şeffaf, Hem İletken Nasıl Olunur?
Bu bariz zıtlığı anlamak için malzemelerin atomik yapısına inmemiz gerekiyor.
- Şeffaflık için, bir malzemenin elektronlarının gelen görünür ışık fotonlarının enerjisini emmemesi gerekir. Bu, malzemenin geniş bir “yasak enerji aralığına” (band gap) sahip olmasını gerektirir. Işık, bu enerji aralığını aşacak güce sahip olmadığı için emilmeden, içinden geçip gider. Bu, cam gibi yalıtkanların özelliğidir.
- İletkenlik için ise, malzemenin içinde serbestçe hareket edebilen ve elektrik akımını taşıyabilen serbest elektronlara ihtiyaç vardır. Bu da metallerin özelliğidir ve onları opak yapar, çünkü bu serbest elektronlar gelen ışık fotonlarını kolayca emer.
Şeffaf iletkenler, bu iki dünyayı birleştiren özel bir hileye sahiptir. Şeffaf İletken Oksitler (Transparent Conductive Oxides – TCOs) olarak bilinen bu malzemeler, doğal olarak geniş bir yasak enerji aralığına sahip yarı iletkenlerdir. Üretim sırasında, yapılarına kasıtlı olarak “kusurlar” veya farklı atomlar eklenir (bu işleme doping denir). Bu doping işlemi, malzemenin şeffaflığını sağlayan geniş enerji aralığını bozmadan, içine bol miktarda serbest elektron salar. Sonuç: Işığın hala içinden geçebildiği ancak artık elektrik akımını da taşıyabilen “imkansız” bir malzeme.
Tahtın Sahibi: İndiyum Kalay Oksit (ITO)
Onlarca yıldır şeffaf iletken dünyasının tartışmasız kralı İndiyum Kalay Oksit (Indium Tin Oxide – ITO) olmuştur. Neredeyse tüm dokunmatik ekranlarda, LCD panellerde ve ince film güneş pillerinde kullanılan bu malzeme, başarısını iki temel özelliğin mükemmel kombinasyonuna borçludur:
- Yüksek Optik Şeffaflık: Görünür ışığın %90’ından fazlasını geçirir.
- Düşük Elektriksel Direnç: İyi bir metal kadar olmasa da, hassas elektroniklerin çalışması için yeterince düşük bir dirence sahiptir.
Ancak bu kralın tahtı, özellikle son yıllarda ciddi şekilde sallanmaktadır:
- Maliyet ve Nadirlik: ITO’nun ana bileşeni olan İndiyum, nadir bulunan ve fiyatı oldukça değişken olan bir metaldir. Bu, büyük yüzeyli uygulamaların (örneğin, geniş ekran TV’ler veya güneş panelleri) maliyetini artırır.
- Kırılganlık: ITO, seramik benzeri bir malzemedir ve kırılgandır. Büküldüğünde kolayca çatlar ve iletkenliğini kaybeder. Bu durum, onu esnek, katlanabilir veya giyilebilir elektronikler için tamamen uygunsuz hale getirir.
Geleceğin Şeffaf İletkenleri: ITO’ya Meydan Okuyanlar
ITO’nun bu zayıflıkları, bilim dünyasını daha ucuz, daha esnek ve daha sürdürülebilir alternatifler geliştirmeye itmiştir. İşte geleceğin cihazlarına güç verecek en umut vadeden adaylar:
1. Gümüş Nanoteller (Silver Nanowires – AgNWs): Gümüş nanoteller, çapları nanometre, uzunlukları ise mikrometre boyutunda olan gümüş iplikçiklerdir. Bu nanoteller bir yüzeye uygulandığında, birbirine temas eden ve rastgele dağılmış bir örümcek ağı oluşturur. Bu ağın kendisi çoğunlukla boşluktan oluştuğu için şeffaftır, ancak gümüş teller kesintisiz bir iletken yol sağlar. Mükemmel esneklikleri, onları katlanabilir telefonlar ve giyilebilir sensörler için ideal bir aday yapar.
2. Grafen ve Karbon Nanotüpler:
- Grafen: Tek bir atom kalınlığındaki karbon tabakası olan grafen, teorik olarak mükemmel bir şeffaf iletkendir. Neredeyse tamamen şeffaf, bir çelikten daha güçlü, son derece esnek ve mükemmel bir iletkendir. En büyük zorluk, hala büyük ölçekli, kusursuz ve düşük maliyetli üretiminin zor olmasıdır.
- Karbon Nanotüpler (CNT’ler): Tıpkı gümüş nanoteller gibi, ince bir CNT ağı da hem şeffaf hem de iletken bir katman oluşturabilir.
3. İletken Polimerler: PEDOT:PSS gibi malzemeler, doğası gereği hem şeffaf hem de iletken olan özel plastiklerdir. En büyük avantajları, mürekkep gibi çözeltiler halinde işlenebilmeleri ve baskı teknikleriyle uygulanabilmeleridir. Doğal esneklikleri rakipsizdir, ancak genellikle iletkenlik performansları ITO veya AgNW’lere göre daha düşüktür.
4. Metal Örgüler (Metal Mesh): Gözle görülemeyecek kadar ince metal (genellikle bakır) hatlardan oluşan bir ızgara yapısıdır. Bu yöntemle çok düşük direnç değerleri elde edilebilir. Ancak ızgara yapısı, özellikle yüksek çözünürlüklü ekranlarda “moiré deseni” adı verilen istenmeyen görsel etkilere neden olabilir.
Sonuç: Görünmez Bir Devrim
Şeffaf iletkenler, modern teknolojinin gizli kahramanlarıdır. Onlar olmadan, dokunarak etkileşim kurduğumuz dijital dünya mümkün olmazdı. Yıllardır süren ITO hakimiyeti, malzemenin maliyeti ve kırılganlığı nedeniyle artık sona yaklaşıyor. Gümüş nanoteller, grafen ve iletken polimerler gibi esnek, daha ucuz ve daha yüksek performanslı alternatiflerin yükselişi, sadece mevcut cihazlarımızı iyileştirmekle kalmayacak, aynı zamanda tamamen yeni ürün kategorilerinin de kapısını aralayacaktır: Duvar kağıdı gibi duvarlara yapıştırılabilen ekranlar, kıyafetlerimize entegre sensörler ve pencerelerimize entegre edilmiş şeffaf güneş pilleri… Görünmez teknolojinin arkasındaki bu bilim, geleceği her zamankinden daha parlak ve daha esnek hale getiriyor.
İletken Kompozit Pazarı: Büyüme Trendleri ve Fırsatlar
Pazarı Ateşleyen Güçler: Büyüme Neden Hızlanıyor?
İletken kompozit pazarının bugünkü dinamik büyümesi, birkaç güçlü ve birbiriyle bağlantılı küresel trendden güç almaktadır:
1. Elektrifikasyon Devrimi (Özellikle Otomotiv): Elektrikli araçların (EV’ler) yükselişi, pazarın en büyük itici gücüdür. Yüksek voltajlı bataryalar, güçlü elektrik motorları ve hassas kontrol sistemleri, daha önce görülmemiş seviyelerde elektromanyetik parazit (EMI) yaratmaktadır. İletken kompozitler, bu sistemler için hafif, yapısal ve EMI kalkanlamalı batarya muhafazaları ve elektronik bileşen kutuları sunarak EV’lerin daha güvenli, daha hafif ve dolayısıyla daha uzun menzilli olmasına olanak tanır.
2. 5G, 6G ve Nesnelerin İnterneti (IoT): Milyarlarca cihazın birbirine bağlandığı bu yeni çağda, her cihaz birer potansiyel parazit kaynağıdır. 5G ve ötesindeki daha yüksek frekanslar, EMI kalkanlama ihtiyacını daha da kritik hale getirmektedir. İletken kompozitler, bu sayısız IoT cihazı, akıllı telefon ve ağ ekipmanı için hafif, kalıplanabilir ve etkili kalkanlama çözümleri sunar.
3. Elektronikte Minyatürleşme Trendi: Elektronik bileşenler küçüldükçe ve devreler daha yoğun hale geldikçe, birbirlerine olan etkileşimleri ve parazit riskleri artar. İletken kompozitler, geleneksel metal kalkanlara kıyasla çok daha ince ve tasarıma entegre kalkanlama sağlayarak bu minyatürleşme trendini mümkün kılar.
4. Havacılık ve Savunma Sanayinde Hafifletme: Yakıt verimliliği ve performans artışı, bu sektörler için her zaman önceliklidir. İletken kompozitler, ağır metal bileşenlerin yerini alarak uçakları ve askeri sistemleri hafifletirken, aynı zamanda yıldırım çarpması koruması (LSP) ve EMI kalkanlama gibi kritik elektriksel fonksiyonları da yerine getirir.
Pazarın Segmentasyonu: Kim, Ne Alıyor?
- Uygulama Alanlarına Göre:
- Tüketici Elektroniği: Pazarın en büyük segmentini oluşturur. Akıllı telefonlar, dizüstü bilgisayarlar, oyun konsolları ve diğer cihazların kasalarında EMI kalkanlaması için yaygın olarak kullanılır.
- Otomotiv: En hızlı büyüyen segmenttir. EV’lerin yanı sıra, içten yanmalı motorlu araçlarda da antistatik (ESD) yakıt sistemleri ve elektrostatik boyamaya uygun gövde panelleri için talep artmaktadır.
- Havacılık ve Uzay: Değer olarak yüksek, performans odaklı bir segmenttir. Güvenlik ve güvenilirlik kritik olduğu için en gelişmiş malzemeler burada kullanılır.
- Endüstriyel ve Enerji: Tıbbi cihazlar, telekomünikasyon altyapısı ve enerji üretim/dağıtım sistemleri gibi alanlarda niş ama önemli bir yere sahiptir.
- Malzeme Türüne Göre:
- Karbon Bazlı Kompozitler: Pazarın hacim olarak en büyük kısmını oluşturur. Karbon siyahı dolgulu kompozitler, düşük maliyetli ESD ve temel kalkanlama uygulamalarında liderken, karbon nanotüp (CNT) ve grafen bazlı kompozitler, yüksek performanslı ve hızla büyüyen bir segmenti temsil etmektedir.
Geleceğin Büyüme Alanları ve Fırsatlar
Pazarın geleceği, malzemelerin sadece iletken olmakla kalmayıp, ek “akıllı” fonksiyonlar kazandığı alanlarda şekillenecektir:
- Esnek Elektronik ve Giyilebilir Cihazlar: Akıllı tekstiller, bükülebilir ekranlar ve vücuda yapıştırılabilen sensörler için esnek ve hatta esneyebilir iletken kompozitlere olan talep patlama yapacaktır.
- Akıllı Yapılar ve Yapısal Sağlık İzleme (SHM): Kendi yapısal bütünlüğünü “hissedebilen” sensör özellikli kompozitler, köprülerden uçak kanatlarına kadar birçok yapının bakım ve güvenliğinde devrim yaratma potansiyeline sahiptir.
- 3D Baskı (Katkısal İmalat): İletken kompozit filamentler, karmaşık ve kişiye özel prototiplerin ve hatta son kullanım parçalarının (entegre devreler, özel antenler vb.) hızla üretilmesini sağlayarak yeni bir pazar yaratmaktadır.
- Termal Yönetim: Yüksek elektriksel iletkenlik genellikle yüksek termal iletkenlikle birlikte gelir. Bu malzemeler, elektronik bileşenlerden ve bataryalardan ısıyı verimli bir şekilde uzaklaştırmak için giderek daha fazla kullanılacaktır.
Pazarın Karşısındaki Zorluklar
Bu parlak tabloya rağmen, pazarın aşması gereken bazı engeller bulunmaktadır:
- Yüksek Maliyet: Özellikle grafen ve CNT gibi yüksek performanslı dolguların maliyeti, bazı kitlesel uygulamalar için hala bir engeldir.
- İşleme ve Standardizasyon: Bu gelişmiş malzemelerin tutarlı kalitede seri üretimi ve performanslarının test edilmesi için endüstri standartlarının geliştirilmesi devam etmektedir.
- Teknik Uzmanlık: Doğru malzeme formülasyonunu ve üretim sürecini tasarlamak, yüksek düzeyde malzeme bilimi uzmanlığı gerektirmektedir.
Sonuç olarak, iletken kompozit pazarı, teknolojik bir devrimin tam merkezinde yer almaktadır. Elektrifikasyon, bağlantılı yaşam ve hafifletme gibi durdurulamaz trendlerin doğrudan bir sonucu olarak, bu pazarın önümüzdeki on yılda güçlü ve istikrarlı bir büyüme göstermesi kaçınılmazdır. Zorluklar devam etse de, sunduğu fırsatlar ve inovasyon potansiyeli, iletken kompozitleri 21. yüzyılın en stratejik ve dinamik malzeme pazarlarından biri yapmaktadır.
Enerji Uygulamaları İçin Fonksiyonel Nano Tozlar
Neden Nano Ölçek? Yüzey Alanının Muazzam Gücü
Nano tozların enerji uygulamalarındaki sihrinin ardındaki temel sır, devasa yüzey alanı/hacim oranıdır. Bir malzemeyi nano boyuta (1-100 nm) indirdiğinizde, aynı ağırlıktaki daha büyük parçacıklara kıyasla toplam yüzey alanı katlanarak artar. Enerji teknolojilerinde hemen hemen her kritik süreç—kimyasal reaksiyonlar, yük transferi, ışık emilimi—malzemelerin yüzeyinde gerçekleşir. Dolayısıyla, daha fazla yüzey alanı, daha fazla reaksiyon alanı ve sonuç olarak daha yüksek performans anlamına gelir.
1. Enerji Depolama: Daha Hızlı Şarj Olan, Daha Uzun Ömürlü Bataryalar
Elektrikli araçlardan akıllı telefonlara kadar hayatımızın merkezinde yer alan bataryaların performansı, doğrudan içlerindeki malzemelerin nano-yapısına bağlıdır.
- Lityum-İyon (Li-ion) Bataryalar:
- Anot Malzemeleri: Geleneksel grafit anotların yerini alma potansiyeli en yüksek malzeme silikon (Si)‘dur. Silikon, grafite göre on kata kadar daha fazla lityum depolayabilir, bu da çok daha yüksek enerji yoğunluğu (daha uzun menzil/kullanım süresi) demektir. Ancak silikon, lityum depolarken %300’e varan oranlarda genleşerek çatlar ve hızla bozulur. Silikon nano tozları kullanıldığında ise bu genleşme stresi çok daha küçük birimlere dağılarak malzemenin çatlamadan bu döngüye dayanmasını sağlar.
- Katot Malzemeleri: LFP (Lityum Demir Fosfat) veya NMC (Nikel Mangan Kobalt) gibi katot malzemelerinin nano boyutta sentezlenmesi, lityum iyonlarının katot yapısına girip çıkması için çok daha geniş bir yüzey alanı sunar. Bu, bataryanın güç yoğunluğunu artırır; yani çok daha hızlı şarj ve deşarj olmasını sağlar.
- Süperkapasitörler: Enerjiyi çok hızlı depolayıp anlık olarak yüksek güçle serbest bırakabilen süperkapasitörler, aktif karbon, grafen veya karbon nanotüp (CNT) gibi nano tozlardan yararlanır. Bu malzemelerin inanılmaz yüzey alanı (bir gram grafenin bir futbol sahasını kaplayabildiği söylenir), elektrik yükünü depolamak için devasa bir alan sunarak bu cihazların bataryalardan binlerce kat daha hızlı şarj olmasını mümkün kılar.
2. Enerji Üretimi: Güneşten ve Hidrojenden Güç Almak
Temiz enerji üretimi, verimli ve düşük maliyetli malzemelere ihtiyaç duyar. Nano tozlar bu alanda da kilit bir rol oynar.
- Güneş Pilleri (Fotovoltaik):

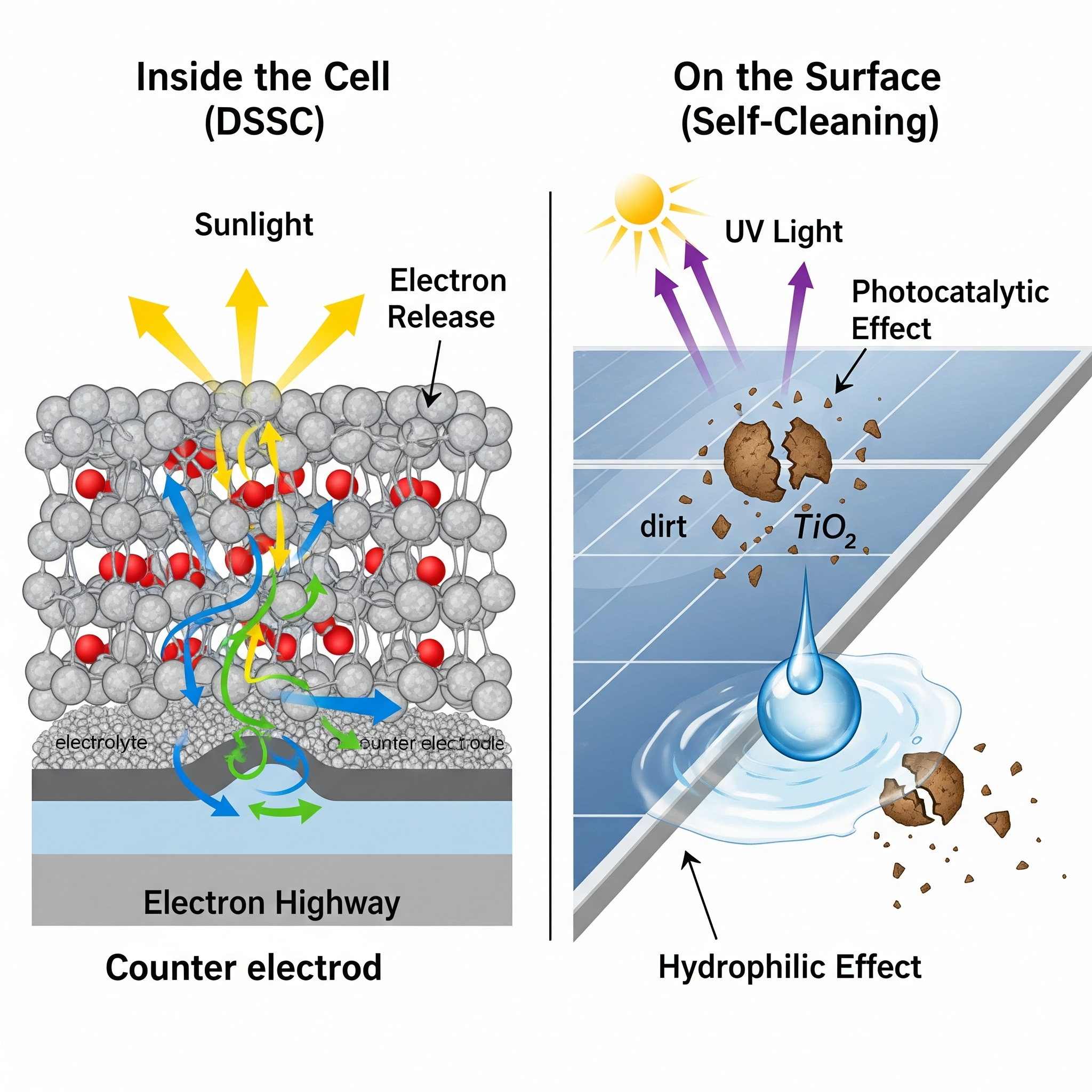

- Perovskit ve Boya Duyarlı Güneş Hücreleri: Bu yeni nesil güneş hücrelerinde, titanyum dioksit (TiO2) nano tozları, ışık tarafından üretilen elektronları toplamak ve verimli bir şekilde devrelere taşımak için bir iskele görevi görür. Nano yapılı yüzey, ışığın emilimini ve elektron toplanmasını maksimize eder.
- Kuantum Noktaları (Quantum Dots): Bunlar, boyutları değiştirilerek emdikleri ışığın rengi (dalga boyu) ayarlanabilen yarı iletken nano kristallerdir. Bu özellik, güneş spektrumunun farklı renklerini en verimli şekilde elektriğe dönüştürebilen çok katmanlı, ultra verimli güneş pillerinin geliştirilmesine olanak tanır.
- Yakıt Hücreleri: Hidrojeni doğrudan elektriğe dönüştüren yakıt hücrelerinin kalbinde, kimyasal reaksiyonu hızlandıran katalizörler bulunur. En verimli katalizör olan platin (Pt) ise son derece pahalıdır. Platin nano tozları kullanıldığında, aynı ağırlıktaki platinden çok daha büyük bir reaktif yüzey alanı elde edilir. Bu, aynı performansı çok daha az miktarda platin kullanarak sağlamayı mümkün kılarak yakıt hücrelerinin maliyetini önemli ölçde düşürür.
3. Enerji Verimliliği: Kayıpları Azaltmak, Verimi Artırmak
- Katalizörler: Sadece yakıt hücrelerinde değil, petrol rafinasyonundan gübre üretimine kadar sayısız endüstriyel süreçte, nikel, paladyum, altın gibi metallerin nano tozları katalizör olarak kullanılır. Artan reaktiviteleri sayesinde, kimyasal reaksiyonların daha düşük sıcaklık ve basınçlarda gerçekleşmesini sağlayarak devasa miktarda enerji tasarrufu sağlarlar.
- Termoelektrik Malzemeler: Bu akıllı malzemeler, atık ısıyı (örneğin, bir araba egzozundan veya bir fabrikadan çıkan ısı) doğrudan elektriğe dönüştürebilir. Bizmut tellür (Bi2Te3) gibi malzemelerin nano-yapılandırılması, malzemenin termal iletkenliğini düşürürken elektriksel iletkenliğini korur. Bu, ısı ve elektrik akışı arasındaki verimliliği artırarak atık ısıdan daha fazla elektrik üretilmesini sağlar.
Sonuç olarak, fonksiyonel nano tozlar, enerji sektörünün karşılaştığı en temel zorluklara moleküler düzeyde çözümler sunan bir anahtar teknolojidir. Daha yüksek kapasiteli bataryalardan daha verimli güneş panellerine, daha ucuz yakıt hücrelerinden endüstriyel enerji tasarrufuna kadar, bu mikroskobik mimarlar, daha temiz, daha ucuz ve daha güvenli bir enerji geleceğine giden yolu inşa ediyor.
