Şimdiye kadarki yazılarımızda bir malzemenin atomik yapısının onu nasıl iletken, yalıtkan veya yarı iletken yaptığını derinlemesine inceledik. Peki, bir parça bakırın bir parça alüminyumdan ne kadar daha iyi bir iletken olduğunu veya içtiğimiz suyun saflık derecesini sayısal olarak nasıl ifade ederiz? Cevap, elektrik iletkenliğini ölçme ve doğru birimleri kullanma sanatında yatar.

Bu yazıda, sıkça karıştırılan temel kavramları netleştirecek, iletkenliğin birimi olan Siemens‘i tanıyacak ve bu ölçümün su kalitesinden malzeme bilimine kadar hangi yöntemlerle yapıldığını keşfedeceğiz.

Temel Kavramları Ayırt Etmek: Dört Anahtar Terim

Ölçüme geçmeden önce, birbiriyle ilişkili ancak farklı anlamlara gelen dört temel terimi ayırt etmemiz hayati önem taşır.

Analoji: Bir arazideki patikada yürüdüğünüzü düşünün.

1. Direnç (Resistance, R): Belirli bir patikanın ne kadar zor olduğu. Patikanın uzunluğuna, genişliğine ve arazinin yapısına bağlıdır. Bu, bir nesnenin (örneğin belirli bir kablonun) akıma gösterdiği zorluktur. Birimi Ohm (Ω)‘dur.
2. Özdirenç (Resistivity, ρ): Arazinin kendisinin ne kadar zorlu olduğu (çamurlu, kayalık vb.). Bu, malzemenin (örneğin bakırın) şeklinden ve boyutundan bağımsız, doğuştan gelen akıma karşı koyma özelliğidir. Birimi Ohm-metre (Ω⋅m)‘dir.
3. Kondüktans (Conductance, G): Belirli bir patikada yürümenin ne kadar kolay olduğu. Direncin tam tersidir (G=1/R). Bu, bir nesnenin akımı ne kadar kolay geçirdiğidir. Birimi Siemens (S)‘tir.
4. Kondüktivite (Conductivity, σ): Arazinin kendisinin ne kadar kolay yürünebilir olduğu. Özdirencin tam tersidir (σ=1/ρ). Bu, malzemenin akımı ne kadar kolay geçirdiğine dair doğuştan gelen özelliğidir. Birimi Siemens bölü metre (S/m)‘dir.

Özetle, Direnç ve Kondüktans nesnenin boyutuna bağlıdır, Özdirenç ve Kondüktivite (iletkenlik) ise malzemenin kendisine ait saf özelliklerdir.

İletkenlik Birimleri: Siemens ve Ohm’un Dünyası

• Siemens (S): Elektriksel kondüktansın (G) standart SI birimidir. Adını ünlü Alman mucit Werner von Siemens’ten almıştır. 1 Siemens, 1 Ohm’luk bir direncin matematiksel olarak tersidir.
• Mho (℧): Siemens birimi standartlaşmadan önce kullanılan eski ve daha sezgisel bir birimdi. “Ohm” kelimesinin tersten yazılışıdır ve sembolü de baş aşağı bir Omega (Ω)’dır. Hala bazı eski metinlerde karşınıza çıkabilir.
• Siemens/metre (S/m): Elektriksel kondüktivitenin (σ), yani asıl iletkenliğin standart SI birimidir. Bir malzemenin 1 metrelik küpünün ne kadar iletken olduğunu ifade eder.
• microSiemens/santimetre (μS/cm): Özellikle su kalitesi analizlerinde en sık kullanılan birimdir. Çok daha küçük iletkenlik değerlerini ifade etmeyi kolaylaştırır.

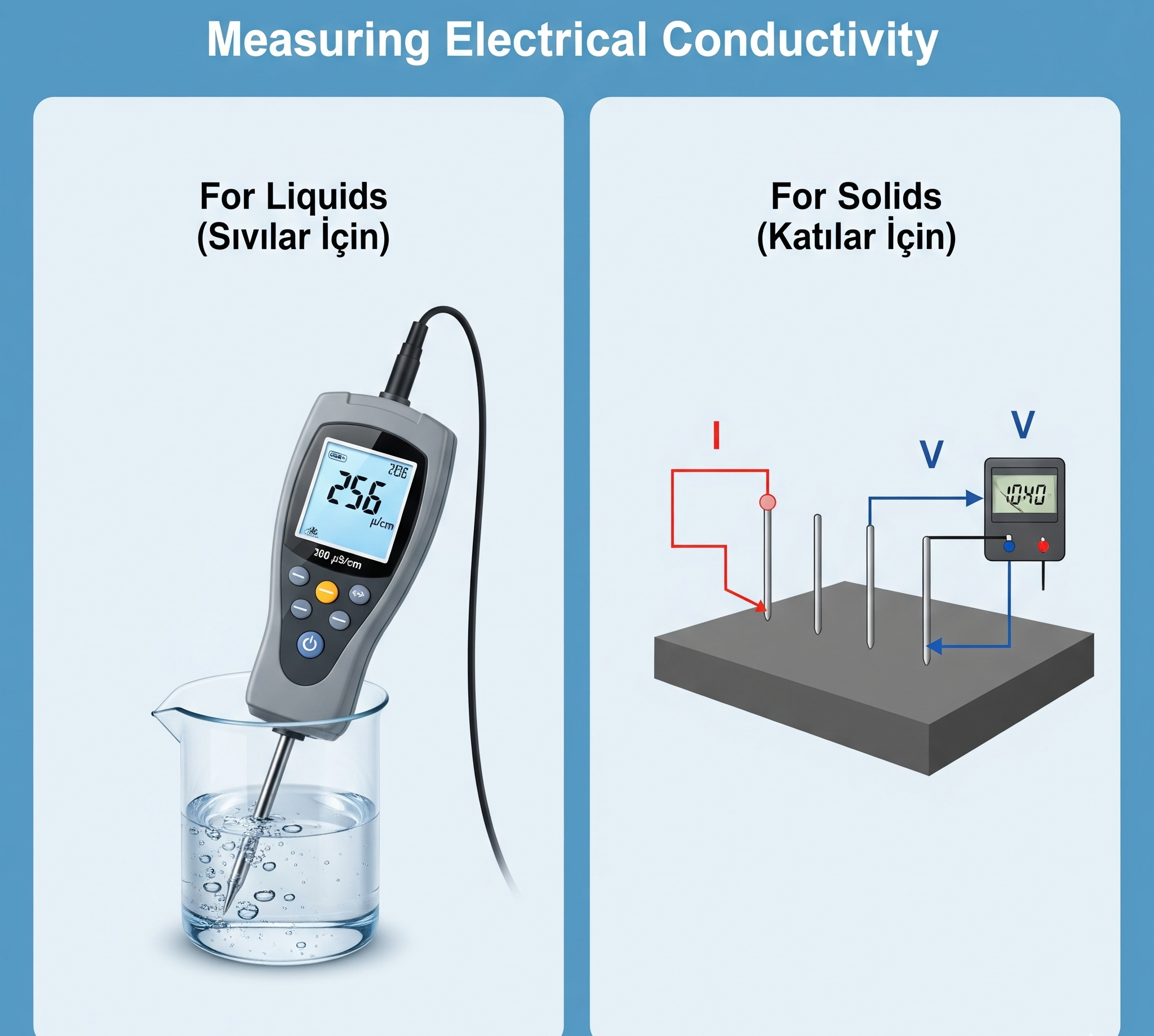

Ölçüm Yöntemleri: Teoriden Pratiğe

Elektrik iletkenliği genellikle doğrudan ölçülmez. Bunun yerine, direnç ölçülür ve bu değerden yola çıkılarak iletkenlik hesaplanır.

Yöntem 1: Sıvılar İçin İletkenlik Ölçerler (Konduktometreler)

Bu cihazlar, özellikle suyun saflığını veya içindeki çözünmüş iyon miktarını ölçmek için yaygın olarak kullanılır.

• Nasıl Çalışır? Cihazın probunda, aralarında belirli bir mesafe olan iki veya dört elektrot bulunur. Prob sıvıya daldırıldığında, elektrotlara bilinen bir voltaj (genellikle AC) uygulanır. Cihaz, elektrotlar arasında akan akımı ölçer. Ohm Yasası’nı kullanarak önce direnci/kondüktansı, ardından elektrotların geometrisini hesaba katarak kondüktiviteyi (iletkenliği) hesaplar ve ekranda μS/cm gibi birimlerle gösterir.
• Kullanım Alanları: Saf suyun iletkenliği çok düşüktür. Suya tuz gibi mineraller eklendikçe iyon sayısı artar ve iletkenlik yükselir. Bu yüzden akvaryumlar, havuzlar, arıtma tesisleri ve laboratuvarlarda su kalitesini izlemek için vazgeçilmezdir.

Yöntem 2: Katılar İçin Dört Nokta Probu Yöntemi

Bu, özellikle yarı iletken levhalar (wafer) ve ince filmler gibi katı malzemelerin özdirencini/iletkenliğini hassas bir şekilde ölçmek için kullanılan altın standart yöntemdir.

• Nasıl Çalışır? Malzemenin yüzeyine eşit aralıklı dört metal iğne (prob) temas ettirilir. Dıştaki iki prob malzemeden sabit bir akım geçirir. İçteki iki prob ise bu akımın neden olduğu voltaj düşüşünü ölçer.
• Neden Daha İyi? Sadece iki prob kullanıldığında, probun malzemeye temas ettiği yerdeki “kontak direnci” ölçümü yanıltabilir. Dört nokta tekniğinde, voltaj ölçen iç problardan neredeyse hiç akım geçmediği için kontak direnci etkisi ortadan kalkar. Bu sayede sadece malzemenin saf özdirenci son derece hassas bir şekilde ölçülür.

Yöntem 3: Girdap Akımları (Eddy Current) Yöntemi

Bu, malzemeye fiziksel olarak temas etmeden iletkenliğini ölçmeyi sağlayan gelişmiş bir tekniktir.

• Nasıl Çalışır? Bir prob, alternatif akım verilerek etrafında değişen bir manyetik alan oluşturur. Bu prob iletken bir malzemeye yaklaştırıldığında, malzemenin içinde “girdap akımları” indüklenir. Bu akımların büyüklüğü, malzemenin iletkenliğine bağlıdır. Cihaz, bu girdap akımlarının probun kendi manyetik alanı üzerindeki etkisini algılayarak malzemenin iletkenliğini hesaplar.
• Kullanım Alanları: Metal alaşımlarını ayırt etme, metal kaplama kalınlığını ölçme, metallerdeki çatlakları tespit etme.

Sonuç

Elektrik iletkenliğini ölçmek, bir malzemenin temel kimliğini anlamak demektir. İster bir bardak suyun içilebilirliğini konduktometre ile kontrol ediyor olalım, ister bir sonraki nesil işlemcinin temelini oluşturacak silikon levhanın kalitesini dört nokta probu ile test ediyor olalım, temel prensip aynıdır: Bir malzemenin elektron akışına ne kadar kolay izin verdiğini sayısallaştırmak. Siemens/metre cinsinden ifade edilen bu değer, bilimin ve teknolojinin birçok dalında kalite, saflık ve performansı belirleyen kritik bir parametredir.
