CNT ve Grafen Karşılaştırması: Hangi Malzeme Üstün?

Grafen mi, Karbon Nanotüp mü? İki Süper Malzemenin Karşılaştırması ve Geleceğin Lideri

yüzyıl, malzeme biliminde devrim niteliğinde keşiflere sahne oldu. Bu devrimin ön saflarında ise aynı temel elementten, yani karbondan türeyen iki “mucize malzeme” yer alıyor: Grafen ve Karbon Nanotüp (CNT). Her ikisi de akıl almaz özelliklere sahip ve teknolojinin geleceğini şekillendirme potansiyeli taşıyor. Peki, bu iki karbon harikası karşı karşıya geldiğinde hangisi daha üstün? Bu yazıda, Grafen ve Karbon Nanotüpleri tüm yönleriyle karşılaştırıyor ve “hangi malzemenin daha iyi olduğu” sorusuna yanıt arıyoruz.

Rakipleri Tanıyalım: Yapısal Farklılıklar

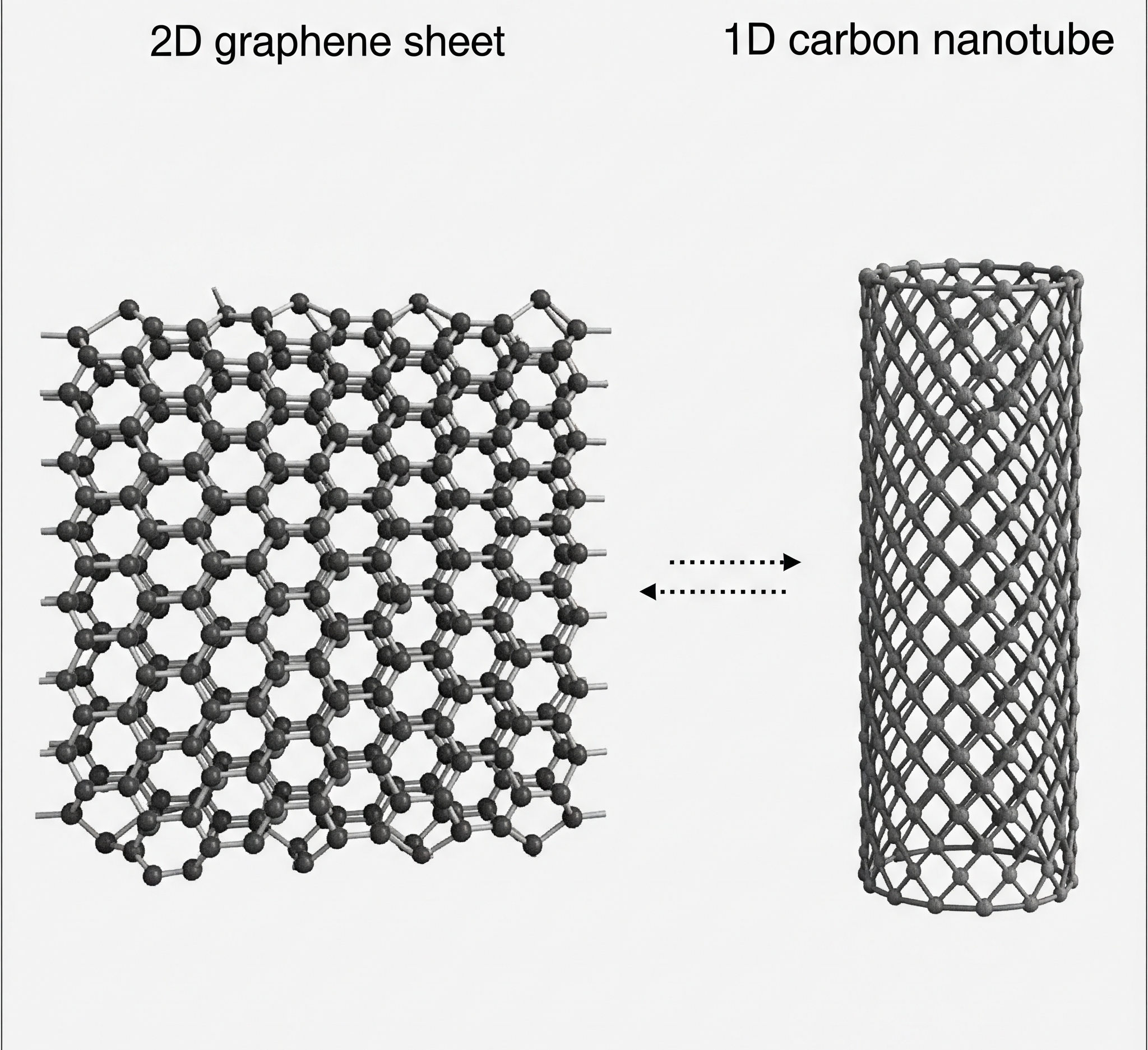

Her şey yapıda başlar. Bu iki malzemenin temel farkı, geometrileridir.

Grafen (Graphene): Tek bir atom kalınlığında, karbon atomlarının bal peteği örgüsüyle birbirine bağlandığı iki boyutlu (2D) düz bir tabakadır. Aslında grafeni, diğer tüm grafitik karbon malzemelerinin (nanotüpler dahil) temel yapı taşı olarak düşünebilirsiniz.
Karbon Nanotüp (CNT – Carbon Nanotube): Grafen tabakasının kendi üzerine kusursuzca yuvarlanarak oluşturduğu, silindirik ve içi boş bir yapıdır. Bu yapı ona tek boyutlu (1D) bir karakter kazandırır.

Özetle; Grafen nihai yüzey ise, Karbon Nanotüp nihai liftir.

Birebir Karşılaştırma: Özellikler Masaya Yatırıldı

Özellik	Grafen	Karbon Nanotüp (CNT)	Açıklama
Yapı	2D Düzlemsel	1D Silindirik	Grafen bir yüzey, CNT ise bir elyaf/tel karakterindedir.
Mekanik Mukavemet	Teorik olarak bilinen en güçlü malzeme.	Bilinen en yüksek gerilme mukavemetine sahip.	Grafen 2D düzlemde inanılmaz güçlüdür. CNT ise özellikle çekme kuvvetine karşı bir fiber olarak rakipsizdir.

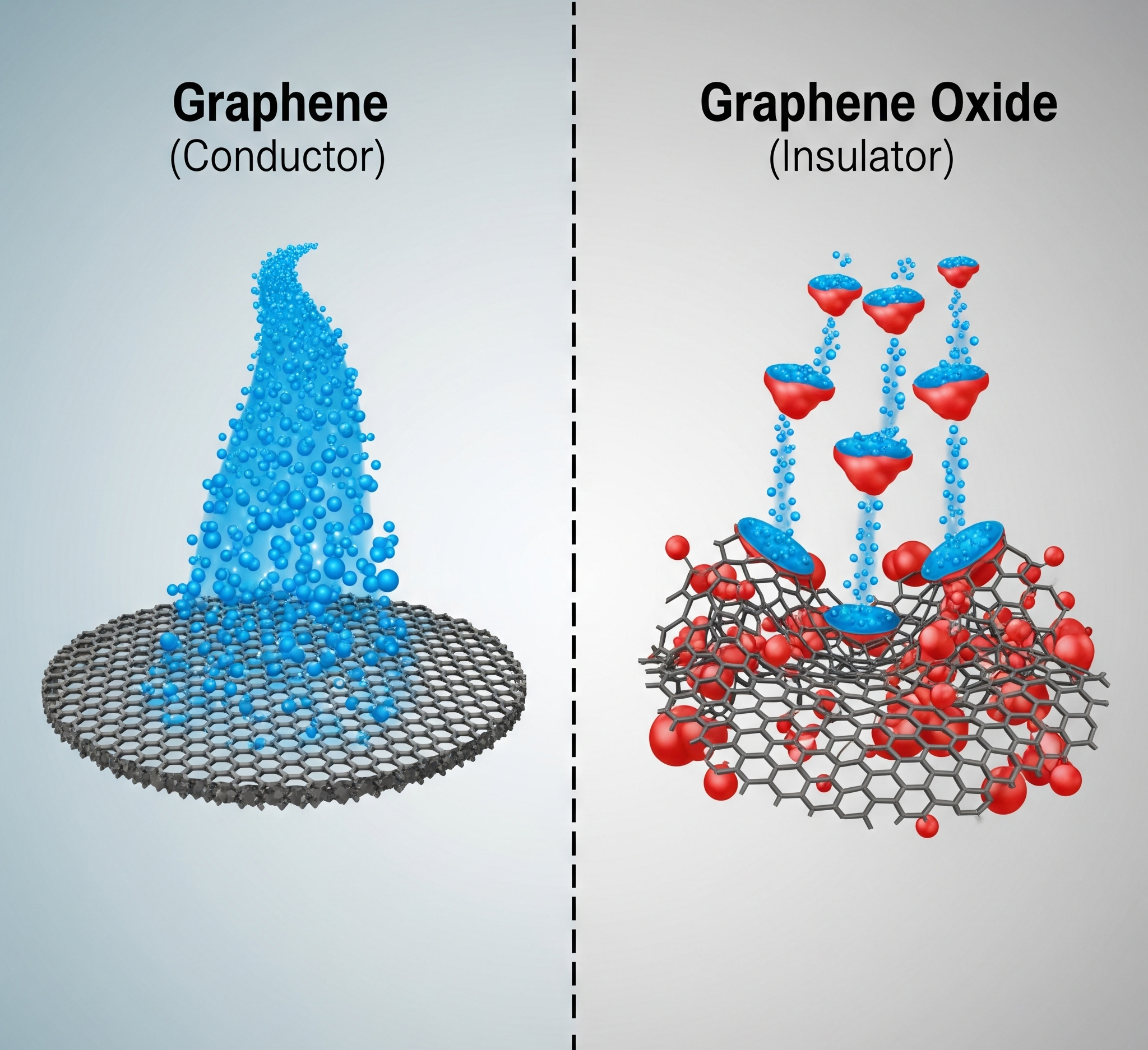

Elektriksel İletkenlik	Çok yüksek elektron hareketliliği, sıfır bant aralığı.	Kiralitesine (sarım şekline) göre metalik veya yarı iletken olabilir.	Grafen, düzlem boyunca elektriği mükemmel iletir. CNT’ler ise adeta nanometrik birer kablo gibi davranır.
Termal İletkenlik	Bilinen en iyi termal iletkenlerden biri.	Eksenel yönde olağanüstü termal iletkenlik.	Her ikisi de ısıyı dağıtma konusunda şampiyondur.
İşlenebilirlik	Geniş ve kusursuz tabakalar üretmek zor.	Matris içinde topaklanma (agglomerasyon) eğilimi yüksek.	Her iki malzemenin de pratik uygulamalar için işlenmesi ve homojen dağıtılması zordur.
Maliyet	Yüksek kaliteli üretimi pahalı.	Yüksek kaliteli üretimi pahalı.	İkisi için de maliyet, yaygınlaşmalarının önündeki en büyük engellerden biridir.

Uygulama Alanları: Kim Nerede Parlıyor?

“Hangi malzeme daha iyi?” sorusunun cevabı, tamamen “Ne yapmak istiyorsunuz?” sorusunda gizlidir.

Grafen’in Üstün Olduğu Alanlar:

Elektronik ve Transistörler: Sıfır bant aralığı ve yüksek elektron hareketliliği onu ultra hızlı transistörler ve esnek elektronikler için ideal kılar.
Şeffaf İletken Filmler: Esnek ekranlar, dokunmatik paneller ve güneş pilleri için mükemmel bir malzemedir.
Sensörler: Devasa yüzey alanı, onu kimyasal ve biyolojik sensörler için son derece hassas bir platform yapar.

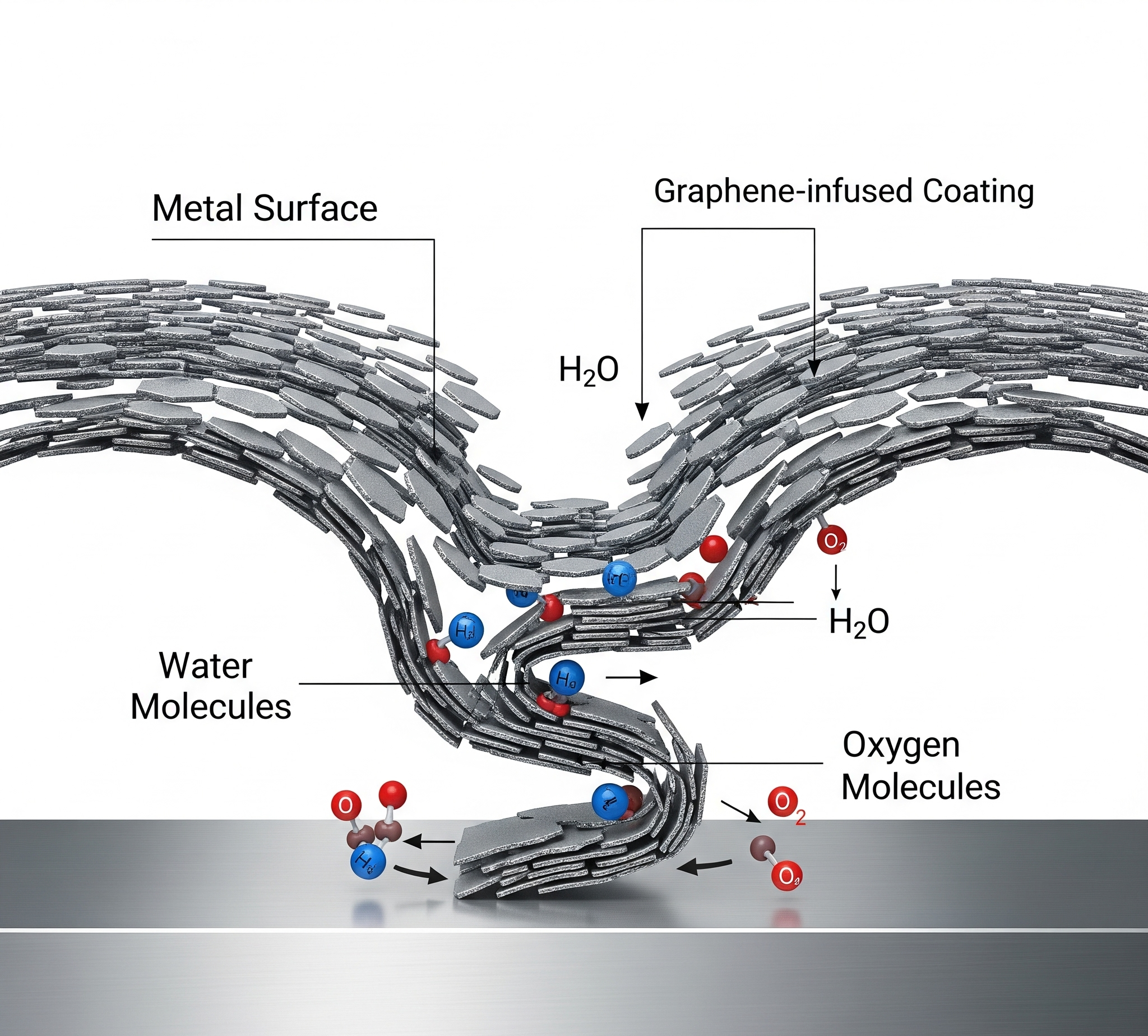

Kaplamalar ve Bariyerler: Tek bir atom tabakası bile gazları geçirmediği için korozyon önleyici ve koruyucu kaplamalarda kullanılır.
Su Filtrasyonu: Atomik boyuttaki gözenekleri sayesinde suyu arındırmak için bir sonraki nesil membranlar vaat eder.

Karbon Nanotüplerin Üstün Olduğu Alanlar:

Yapısal Kompozitler: Bir polimer matris içine eklendiğinde, malzemenin mukavemetini ve dayanıklılığını (havacılık, otomotiv, spor malzemeleri) müthiş derecede artırır. Bu alanda 1D fiber yapısı ona avantaj sağlar.
Enerji Depolama: Yüksek yüzey alanları sayesinde batarya elektrotları ve süperkapasitörlerde performansı artırırlar.
Nano-Elektronik ve Kablolama: İletken CNT’ler, gelecekte mikroçiplerdeki bakır bağlantıların yerini alabilir.
Alan Emisyon Cihazları: Sivri uçları, elektronları verimli bir şekilde yaymalarını sağlar, bu da onları düz panel ekranlar için uygun kılar.

Karar: Bir Kazanan Var mı?

Hayır, tek bir kazanan yok. Grafen ve Karbon Nanotüp, rakip değil, birbirini tamamlayan iki farklı araçtır.

Bir çekiç mi daha iyidir yoksa bir tornavida mı? Cevap, bir çivi çakmaya mı yoksa bir vida sıkmaya mı çalıştığınıza bağlıdır. Benzer şekilde, eğer iki boyutlu, ultra ince ve şeffaf bir iletken yüzeye ihtiyacınız varsa Grafen rakipsizdir. Ancak bir malzemenin içine gömerek onu yapısal olarak güçlendirmek istiyorsanız, ipliksi yapısıyla Karbon Nanotüp daha iyi bir seçimdir.

Gelecek, bu iki malzemenin tek tek kullanımından ziyade, belki de hibrit yapılarla (örneğin, grafen tabakaları üzerinde büyütülmüş CNT’ler) çok daha heyecan verici kapılar açacaktır. Her ikisinin de araştırması devam ediyor ve hangi malzemenin hangi endüstriyi daha önce fethedeceğini zaman gösterecek.

Karbon Nanotüplerin Kompozit Malzemelerdeki Güçlendirici Etkisi

Malzeme bilimindeki en büyük hedeflerden biri, her zaman daha hafif, daha güçlü ve daha dayanıklı materyaller geliştirmek olmuştur. Bu arayışın zirve noktalarından birinde ise “mucize malzeme” olarak adlandırılan Karbon Nanotüpler (CNT) yer alıyor. Peki, bir saç telinden on binlerce kat daha ince olan bu yapılar, kompozit malzemelerin performansını nasıl bu kadar çarpıcı bir şekilde artırabiliyor? Bu yazıda, karbon nanotüplerin kompozit dünyasındaki devrimsel rolünü ve güçlendirici etkisinin ardındaki bilimi keşfedeceğiz.

Öncelikle, Karbon Nanotüp (CNT) Nedir?

Karbon nanotüpleri, karbon atomlarının altıgen bir düzende (grafen tabakası) bir araya gelip silindirik bir formda kendi üzerine yuvarlanmasıyla oluşan nanometre boyutundaki tüpçüklerdir. Bu eşsiz yapı onlara inanılmaz özellikler kazandırır:

Olağanüstü Mukavemet: Çelikten yaklaşık 100 kat daha güçlüdürler.
İnanılmaz Hafiflik: Yoğunlukları çeliğin yaklaşık altıda biri kadardır.
Yüksek Esneklik: Kırılmadan bükülebilir ve eski formlarına dönebilirler.
Mükemmel İletkenlik: Hem termal (ısı) hem de elektriksel olarak üstün iletkenlerdir.

Bu özellikler, onları kompozit malzemeler için mükemmel bir “takviye” veya “güçlendirici” aday yapar.

Kompozit Malzemelerde Güçlendirici Etkisi Nasıl Çalışır?

Bir kompozit malzeme, genellikle bir matris (örneğin, polimer, reçine) ve bir güçlendirici fazdan (örneğin, cam elyafı, karbon elyafı) oluşur. Güçlendiricinin temel görevi, matrisin zayıf olduğu noktalarda yükü üzerine alarak malzemenin genel dayanıklılığını artırmaktır. Karbon nanotüpler bu görevi mikroskobik düzeyde ve kusursuz bir şekilde yerine getirir.

1. Yük Transfer Mekanizması: CNT’ler, kompozit malzemenin maruz kaldığı stresi ve yükü, zayıf olan polimer matristen kendi üzerlerine çekerler. Olağanüstü mukavemetleri sayesinde bu yükü kolayca taşıyabilirler. Bu etkili yük transferi, malzemenin genel çekme mukavemetini ve elastikiyet modülünü (sertliğini) katbekat artırır.

2. Yüksek En-Boy Oranı (Aspect Ratio): Nanotüpler çok uzun ve çok incedir. Bu yüksek en-boy oranı, matris malzemesi içinde çok geniş bir yüzey alanı kaplamalarını sağlar. Bu sayede matris ile nanotüpler arasında daha güçlü bir “arayüzey” bağı oluşur ve yük transferi daha verimli hale gelir.

3. Çatlak İlerlemesinin Engellenmesi (Crack Bridging): Malzemeler genellikle mikroskobik çatlakların başlaması ve ilerlemesiyle kırılır. Kompozit matris içine dağılmış olan karbon nanotüpler, bu mikro çatlakların önünde bir köprü görevi görür. Çatlağın büyümesini ve ilerlemesini engelleyerek malzemenin yorulma ömrünü ve darbe direncini önemli ölçüde artırırlar. Bu, malzemeye “tokluk” kazandırır.

4. Çok Fonksiyonluluk Kazandırma: CNT’ler sadece mekanik güçlendirme yapmazlar. Mükemmel elektriksel iletkenlikleri sayesinde, yalıtkan olan polimer kompozitlere antistatik özellikler, elektromanyetik kalkanlama (EMI shielding) veya entegre sensör yetenekleri gibi ek fonksiyonlar da kazandırabilirler.

Kullanım Alanları: Devrimi Nerede Görüyoruz?

CNT takviyeli kompozitlerin potansiyeli, birçok endüstriyi yeniden şekillendiriyor:

Havacılık ve Uzay Sanayii: Uçak ve uydu parçalarında daha hafif ama çok daha dayanıklı bileşenler üretilerek yakıt verimliliği artırılıyor.
Otomotiv Sektörü: Araç gövdelerinde, lastiklerde ve mekanik aksamlarda kullanılarak hem güvenlik hem de performans artırılıyor.
Savunma Sanayii: Kurşun geçirmez yelekler, zırh kaplamaları ve balistik koruma sistemlerinde üstün koruma sağlıyor.
Spor Ekipmanları: Tenis raketleri, bisiklet iskeletleri, golf sopaları gibi ürünlerde hem hafiflik hem de sağlamlık sunuyor.
Rüzgar Enerjisi: Daha uzun ve daha dayanıklı rüzgar türbini kanatları üretilerek enerji verimliliği artırılıyor.

Sonuç

Karbon nanotüpler, kompozit malzemeler için sadece bir dolgu malzemesi değil, adeta bir DNA takviyesidir. Malzemenin yapısına atomik düzeyde entegre olarak onu daha güçlü, daha hafif, daha tok ve daha işlevsel hale getirirler. Üretim maliyetleri ve nanotüplerin matris içinde homojen dağılımı (dispersiyon) gibi zorluklar aşılmaya devam ettikçe, CNT ile güçlendirilmiş kompozitleri hayatımızın her alanında görmeye devam edeceğiz. Bu “mucize malzeme”, geleceğin mühendislik harikalarının kapısını aralıyor.

Grafit Nedir? Kurşun Kalemden Nükleer Reaktöre Kullanım Alanları

Her gün elimize aldığımız kurşun kalemin ucunda ne olduğunu hiç düşündünüz mü? Çoğumuzun “kurşun” olarak bildiği bu siyah, parlak malzemenin aslında kurşunla hiçbir ilgisi yok. O, doğanın en büyüleyici ve çok yönlü malzemelerinden biri olan grafit. Elmasla aynı atomdan, yani karbondan oluşmasına rağmen ondan tamamen farklı özellikler sergileyen grafitin, mütevazı bir yazı aracından ileri teknoloji nükleer reaktörlere uzanan inanılmaz bir kullanım alanı yelpazesi var. Gelin, bu siyah cevherin gizemli dünyasını birlikte keşfedelim.

Grafit Tam Olarak Nedir? Karbonun Yumuşak Yüzü

Grafit, karbon atomlarının altıgen bir düzende (bal peteği gibi) dizilerek üst üste yığılmış katmanlar oluşturduğu, kristal bir karbon alotropudur. “Alotrop” kelimesi, aynı elementin farklı fiziksel formlarda bulunabilmesi anlamına gelir. Karbonun diğer ünlü alotropları ise sertliğiyle bilinen elmas ve son yılların mucize malzemesi grafendir.

Grafitin büyüsü, bu katmanlı yapısında gizlidir:

Güçlü Katman İçi Bağlar: Her bir katman içindeki karbon atomları, birbirine çok güçlü kovalent bağlarla bağlıdır. Bu, her bir katmanın (aslında tek bir grafen tabakasının) son derece dayanıklı olmasını sağlar.
Zayıf Katmanlar Arası Bağlar: Ancak bu katmanlar, birbirine “Van der Waals” adı verilen çok zayıf fiziksel bağlarla tutunur. İşte grafitin kilit özelliği budur. Bu zayıf bağlar sayesinde katmanlar birbiri üzerinden kolayca kayabilir.

Bu eşsiz yapı, grafite o tanıdık yumuşak, yağlı hissi ve kağıt üzerinde iz bırakma yeteneğini verir.

Grafitin Temel Özellikleri Nelerdir?

Yumuşak ve Kaygan: Katmanların birbiri üzerinden kayabilmesi onu mükemmel bir katı yağlayıcı yapar.
Yüksek Isı ve Elektrik İletkenliği: Metal olmamasına rağmen, katmanlar içindeki serbest elektronlar sayesinde ısıyı ve elektriği çok iyi iletir.
Yüksek Isıl Direnç: Erime noktası yaklaşık 3650 °C gibi inanılmaz bir sıcaklıktır. Bu da onu yüksek sıcaklık gerektiren uygulamalar (döküm potaları gibi) için ideal kılar.
Kimyasal Olarak Pasif: Asit ve bazlar gibi birçok kimyasala karşı oldukça dayanıklıdır.
Düşük Yoğunluk: Hafif bir malzemedir.

Kullanım Alanları: Yazı Yazmaktan Enerji Üretmeye

Grafitin bu benzersiz özellikleri, ona şaşırtıcı derecede geniş bir kullanım alanı sunar.

1. Kurşun Kalemler: En Bilinen Kullanımı

Bir kalemi kağıda sürttüğünüzde, grafitten kopan milyonlarca katman kağıdın yüzeyine yapışır ve o siyah izi oluşturur. Kalemin sertlik derecesi (HB, 2B, 4H gibi), grafitin kil ile hangi oranda karıştırıldığına bağlıdır. Daha fazla kil, daha sert ve soluk bir uç anlamına gelir.

2. Yağlayıcılar: Sürtünmeyi Azaltan Güç

Grafitin katmanlı yapısı, onu yüksek sıcaklık ve basınç altında bile çalışan makineler için mükemmel bir kuru yağlayıcı yapar. Özellikle petrol bazlı yağların kullanılamadığı dökümhaneler, fırınlar ve metal işleme endüstrilerinde vazgeçilmezdir.

3. Döküm ve Metalurji: Ateşe Karşı Kalkan

Yüksek erime noktası sayesinde grafit, erimiş metalleri tutmak için kullanılan potaların ve kalıpların yapımında kullanılır. Metalin kalıba yapışmasını önlemek için de kalıp yüzeyleri grafit tozu ile kaplanır.

4. Bataryalar ve Piller: Enerjinin Depolanması

Lityum-iyon pillerin (akıllı telefonlardan elektrikli arabalara kadar her yerde kullanılır) negatif elektrotu (anot), genellikle grafitten yapılır. Grafitin katmanlı yapısı, şarj ve deşarj sırasında lityum iyonlarını depolamak için ideal bir ortam sağlar.

5. Elektrotlar: Elektriğin İletkeni

Grafitin yüksek elektrik iletkenliği ve kimyasal direnci, onu endüstriyel elektroliz ve ark fırınları için mükemmel bir elektrot malzemesi yapar. Özellikle çelik üretiminde kullanılan devasa ark fırınlarında tonlarca ağırlıkta grafit elektrotlar kullanılır.

6. Nükleer Reaktörler: Nötronların Yavaşlatıcısı

Grafitin en ileri teknoloji kullanım alanlarından biri de nükleer reaktörlerdir. Nükleer fisyon reaksiyonlarında, hızlı hareket eden nötronların yavaşlatılması gerekir ki zincirleme reaksiyon kontrol altında tutulabilsin. Grafit, bu nötronları etkili bir şekilde yavaşlatan bir “moderatör” olarak kullanılır. Aynı zamanda yüksek sıcaklıklara dayanabilmesi, onu bu zorlu ortam için güvenli bir seçenek haline getirir.

Sonuç: Sadece Bir Kalem Ucu Değil

Grafit, genellikle basit bir yazı malzemesi olarak görülse de aslında modern teknolojinin ve endüstrinin temel taşlarından biridir. Karbon atomlarının basit ama dâhiyane dizilimi, ona hem yumuşak hem de aşırı dayanıklı olabilme gibi zıt özellikleri bir arada sunar. Bir dahaki sefere elinize bir kurşun kalem aldığınızda, aslında ucunda sadece yazı yazan bir materyal değil, aynı zamanda akıllı telefonunuza güç veren, çeliği eriten ve hatta nükleer enerjinin kontrol edilmesini sağlayan bir teknoloji harikası tuttuğunuzu hatırlayın.

Tek Duvarlı (SWCNT) ve Çok Duvarlı (MWCNT) Nanotüpler Arasındaki Farklar

Nanoteknoloji dünyasının süperstarları olan karbon nanotüpler (CNT’ler), olağanüstü mekanik, elektriksel ve termal özellikleriyle malzeme biliminde bir devrim yaratmıştır. Ancak tüm karbon nanotüpler eşit yaratılmamıştır. Yapılarına göre temel olarak ikiye ayrılırlar: Tek Duvarlı Karbon Nanotüpler (SWCNT) ve Çok Duvarlı Karbon Nanotüpler (MWCNT). Peki, bu iki yapı arasındaki temel farklar nelerdir ve bu farklar onların kullanım alanlarını nasıl etkiler? Gelin bu iki malzemenin dünyasına derinlemesine bir dalış yapalım.

Karbon Nanotüp Nedir?

Farklılıklara geçmeden önce, karbon nanotüpün ne olduğunu kısaca hatırlayalım. Karbon nanotüpler, tek bir grafen (bal peteği örgüsündeki karbon atomu tabakası) katmanının silindirik bir şekilde kendi üzerine yuvarlanmasıyla oluşan içi boş yapılardır. Bu basit tanım, SWCNT ve MWCNT arasındaki en temel farkın kapısını aralar: duvar sayısı.

1. Yapısal Farklılık: Tek Silindir vs. İç İçe Silindirler

İsimlerinden de anlaşılacağı üzere en temel fark yapılarıdır.

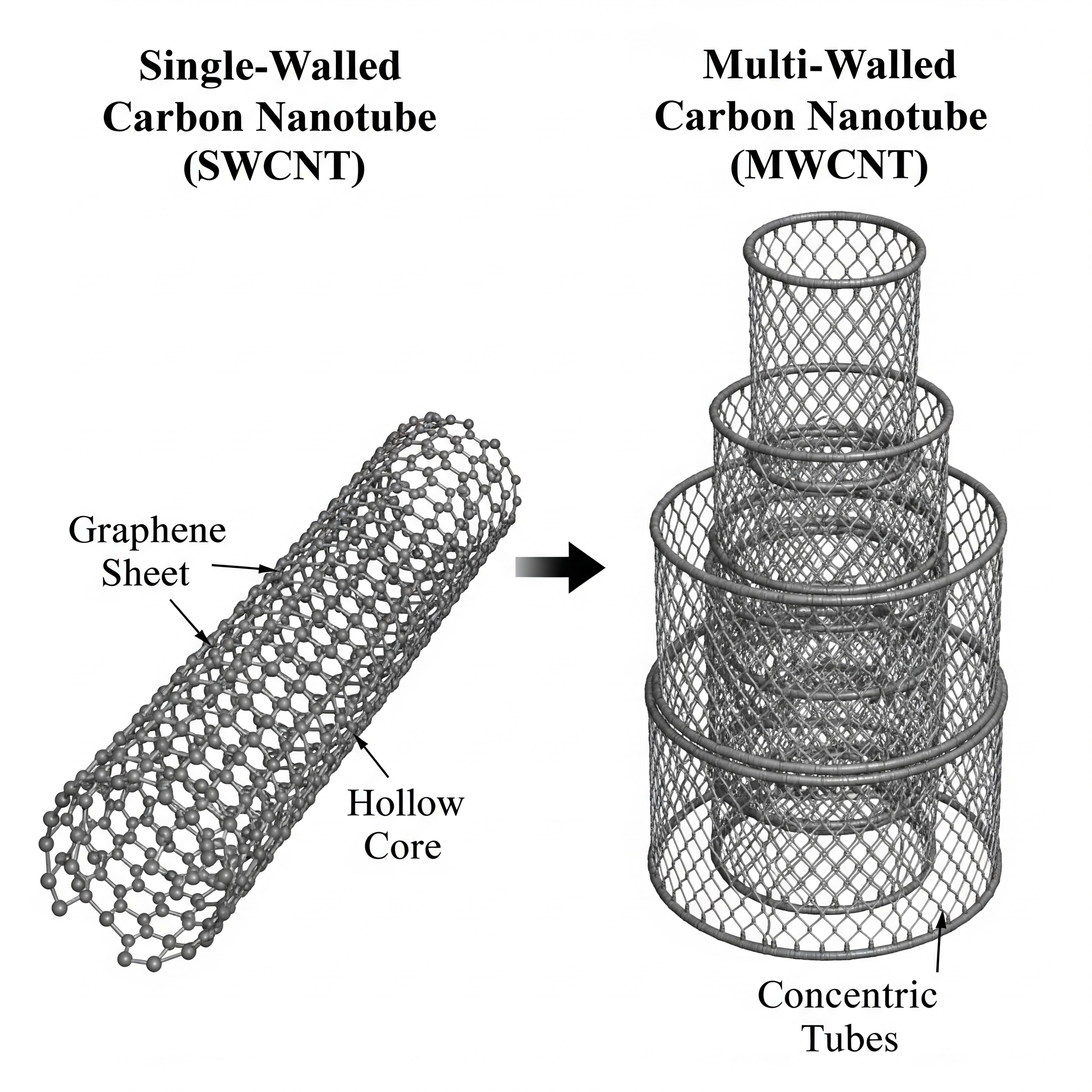

Tek Duvarlı Karbon Nanotüp (SWCNT): Tek bir grafen tabakasının rulo haline getirilmesiyle oluşur. Çapı genellikle 0.4 ile 2 nanometre arasında değişen, son derece ince bir silindirdir. Bu saf ve basit yapı, ona benzersiz elektronik özellikler kazandırır.
Çok Duvarlı Karbon Nanotüp (MWCNT): Birden fazla, iç içe geçmiş tek duvarlı karbon nanotüpten oluşur. Bunu bir “Rus Matruşka bebeği” gibi düşünebilirsiniz; farklı çaplardaki silindirler birbiri içinde yer alır. Katman sayısı 2-3’ten başlayıp 50’yi aşabilir ve çapları genellikle 5 ila 100 nanometre arasında değişir.

(Not: Buraya temsili bir görsel eklenebilir)

2. Mekanik Özellikler: Esneklik vs. Dayanıklılık

Her ikisi de çelikten kat kat daha güçlü olmasına rağmen, mekanik davranışlarında ince farklar vardır.

SWCNT: İnanılmaz derecede esnektir. Yapısal bütünlüğünü kaybetmeden bükülebilir, eğilebilir ve gerilebilir. Bu esneklik, onları ultra hassas sensörler ve esnek elektronikler için ideal kılar. Ancak tek katmanlı oldukları için kimyasal ve fiziksel hasarlara karşı daha hassastırlar.
MWCNT: Daha kalındır ve katmanlı yapısı sayesinde daha sağlamdır. Dış katman hasar görse bile iç katmanlar yapıyı bir arada tutabilir. Bu “kendi kendini onarma” benzeri mekanizma, onları kompozit malzemelerde yapısal güçlendirme için daha popüler bir seçenek haline getirir.

3. Elektriksel İletkenlik: Ayarlanabilir vs. Sabit Metalik

Bu, iki tür arasındaki en kritik farklardan biridir ve uygulama alanlarını doğrudan belirler.

SWCNT: Grafen tabakasının hangi açıyla (kiralite) yuvarlandığına bağlı olarak yarı iletken veya metalik olabilirler. Bu özellik, elektronik endüstrisi için bir hazinedir. Yarı iletken SWCNT’ler, geleneksel silikonun yerini alabilecek transistörler ve mantık devreleri yapmak için kullanılabilir.
MWCNT: İç içe geçmiş çok sayıda katmandan oluştuğu için, bu katmanlardan en az birinin metalik davranma olasılığı çok yüksektir. Bu nedenle, MWCNT’ler genellikle toplu olarak metalik özellikler gösterirler. Bu durum, onları batarya elektrotları, şeffaf iletken filmler ve antistatik kaplamalar gibi genel iletkenlik gerektiren uygulamalar için mükemmel kılar.

4. Üretim ve Maliyet: Zorlu ve Pahalı vs. Kolay ve Ekonomik

SWCNT: Belirli bir kiralitede (yani yarı iletken veya metalik) saf SWCNT’ler üretmek son derece zor ve maliyetlidir. Üretim sırasında genellikle farklı türlerin bir karışımı elde edilir ve bunları ayırmak ek bir maliyet getirir.
MWCNT: Üretimi çok daha kolay, verimli ve ekonomiktir. Bu nedenle büyük ölçekli endüstriyel uygulamalarda ve ticari ürünlerde daha yaygın olarak kullanılırlar.

Karşılaştırma Tablosu: SWCNT vs. MWCNT

Özellik	Tek Duvarlı Karbon Nanotüp (SWCNT)	Çok Duvarlı Karbon Nanotüp (MWCNT)
Yapı	Tek silindir	İç içe geçmiş çoklu silindirler
Çap	~0.4 – 2 nm	~5 – 100 nm
Mekanik	Yüksek esneklik, kusurlara hassas	Yüksek sağlamlık, kusurlara toleranslı
Elektriksel	Kiraliteye göre metalik veya yarı iletken	Genellikle metalik
Üretim	Zor, düşük verimli, pahalı	Kolay, yüksek verimli, ekonomik
Saflık	Yüksek saflıkta üretimi zor	Daha kolay saflaştırılır
Uygulamalar	Transistörler, sensörler, ilaç taşıma	Kompozitler, bataryalar, iletken mürekkepler

E-Tablolar’a aktar

Sonuç: Hangisi Daha İyi?

“SWCNT mi yoksa MWCNT mi daha iyi?” sorusunun tek bir cevabı yoktur. Doğru cevap, tamamen uygulamaya bağlıdır.

Eğer nano ölçekli bir transistör, ultra hassas bir biyosensör veya belirli bir elektronik özellik gerektiren bir uygulama geliştiriyorsanız, SWCNT‘lerin benzersiz ve ayarlanabilir özellikleri paha biçilmezdir.
Eğer bir polimeri güçlendirmek, bir bataryanın performansını artırmak veya büyük yüzeyli iletken bir kaplama yapmak gibi daha genel ve büyük ölçekli bir hedefiniz varsa, MWCNT‘lerin maliyet etkinliği ve sağlamlığı onu bariz bir seçim haline getirir.

Sonuç olarak, her iki nanotüp türü de nanoteknolojinin geleceğinde kritik roller oynamaya devam edecektir. Biri hassas ve özelleşmiş görevlerin uzmanı iken, diğeri endüstriyel uygulamaların yük beygiridir.

Karbon Nanotüpler Nasıl Üretilir? Ark Deşarjı ve Lazer Ablasyon Yöntemleri

Karbon nanotüplerin neredeyse sıfır dirençle elektrik iletebildiğini ve çelikten yüzlerce kat daha güçlü olduğunu öğrendik. Peki, atomik ölçekteki bu mükemmel silindirler gerçekte nasıl yapılır? Bu sorunun cevabı, basit bir karıştırma veya eritme işleminden çok daha fazlasını, adeta bir bilim kurgu filminden çıkmış gibi duran, aşırı yüksek sıcaklık ve enerji gerektiren sofistike yöntemleri içeriyor.

Bu yazıda, karbon nanotüp sentezinin en temel ve yüksek kaliteli sonuçlar veren iki yöntemini, Ark Deşarjı ve Lazer Ablasyonu‘nu ve bu yöntemlerin endüstriyel ölçekteki alternatiflerini inceleyeceğiz.

Karbon Nanotüp Üretiminin Temel Prensibi: Karbonu Buharlaştırmak

Her iki yöntemin de arkasındaki temel fikir aynıdır: Katı haldeki yüksek saflıktaki karbonu (genellikle grafit) alıp, onu atomlarına ayrışacak kadar aşırı yüksek sıcaklıklara çıkarmak ve ardından bu karbon buharının kontrollü koşullarda yeniden yoğunlaşarak nanotüp yapılarını oluşturmasını sağlamak.

1. Ark Deşarjı Yöntemi (Arc Discharge Method)

Bu, karbon nanotüplerin ilk keşfedildiği ve üretildiği tarihi yöntemlerden biridir. Süreç, adeta bir şişenin içinde minyatür bir yıldız yaratmaya benzer.

Süreç Nasıl İşler?

Kurulum: Helyum veya Argon gibi bir inert (tepkimeye girmeyen) gazla doldurulmuş kapalı bir odanın içine, aralarında küçük bir boşluk olan iki adet grafit çubuk (elektrot) yerleştirilir.
Ark Oluşturma: Bu iki elektrot arasına yüksek bir doğru akım (genellikle 50-100 Amper) uygulanır. Bu, aradaki boşlukta son derece sıcak (4000-6000 °C) bir plazma arkı, yani bir elektrik atlaması oluşturur.
Buharlaşma ve Yoğunlaşma: Bu aşırı sıcaklık, pozitif yüklü elektrotun (anot) ucundaki karbonu anında buharlaştırır. Bu sıcak karbon buharı, daha soğuk olan negatif elektrota (katot) ve odanın çeperlerine doğru hareket eder. Bu soğuk yüzeylerde yoğunlaşan karbon atomları, kendi kendilerine organize olarak karbon nanotüpleri ve diğer karbon yapılarını (fullerenler gibi) oluşturur.

Katalizörlerin Rolü:

Çok Duvarlı CNT (MWCNT) Üretimi: Eğer anot saf grafitten yapılmışsa, oluşan ürün çoğunlukla MWCNT’ler olur.
Tek Duvarlı CNT (SWCNT) Üretimi: Yüksek kalitede SWCNT üretmek için, anotun içine Nikel (Ni), Kobalt (Co) veya Demir (Fe) gibi metal katalizör tozları karıştırılır. Bu metaller, karbon atomlarının tek duvarlı silindirler şeklinde büyümesi için bir şablon görevi görür.

Avantajları ve Dezavantajları:

Avantajları: Yüksek sıcaklık sayesinde, oldukça düzgün ve yüksek kristal kalitesine sahip CNT’ler üretilebilir.
Dezavantajları: Üretilen ürün, nanotüplerin yanı sıra amorf karbon ve metalik katalizör artıkları gibi birçok istenmeyen yan ürün içerir. Bu nedenle, kapsamlı ve maliyetli bir saflaştırma işlemi gerektirir. Süreç, endüstriyel ölçekte sürekli üretim için pek uygun değildir.

2. Lazer Ablasyon Yöntemi (Laser Ablation Method)

Bu yöntem, ark deşarjına benzer bir prensibe dayanır ancak karbonu buharlaştırmak için elektrik arkı yerine yüksek güçlü bir lazer kullanır.

Süreç Nasıl İşler?

Kurulum: İçine metal katalizörler karıştırılmış bir grafit hedef, yaklaşık 1200 °C’ye kadar ısıtılmış bir kuvars tüp fırının içine yerleştirilir. Fırının içinden sürekli olarak inert bir gaz (Argon gibi) akışı sağlanır.
Lazer Işını: Yüksek güçlü, darbeli bir lazer ışını (genellikle bir Nd:YAG lazeri) grafit hedefe odaklanır. Lazerin her darbesi, hedefin yüzeyinden küçük bir miktar karbon ve katalizör metalini anında buharlaştırır.
Taşıma ve Büyüme: Fırındaki inert gaz akışı, bu sıcak karbon-metal buharını fırının daha soğuk bir bölgesine taşır. Buhar soğudukça, katalizör parçacıklarının üzerinde SWCNT’ler büyümeye başlar.

Avantajları ve Dezavantajları:

Avantajları: Ark deşarjı yöntemine göre daha yüksek verimle SWCNT üretir. Üretilen nanotüplerin çap dağılımı daha dardır (yani daha tek tiptirler) ve daha saftırlar.
Dezavantajları: Kullanılan yüksek güçlü lazerler ve yüksek sıcaklık fırınları nedeniyle son derece pahalı bir yöntemdir. Üretim hızı düşüktür ve bu nedenle genellikle endüstriyel üretimden ziyade yüksek kaliteli numunelerin gerektiği bilimsel araştırmalar için kullanılır.

Endüstrinin Tercihi: Kimyasal Buhar Biriktirme (CVD)

Ark deşarjı ve lazer ablasyon, yüksek kaliteli CNT’ler üretse de, ölçeklenebilirlik ve maliyet açısından endüstriyel üretime uygun değildir. Bu nedenle, günümüzde ticari olarak satılan karbon nanotüplerin büyük çoğunluğu Kimyasal Buhar Biriktirme (Chemical Vapor Deposition – CVD) yöntemi ile üretilir.

CVD’de, yüzeyinde katalizör nanoparçacıkları bulunan bir alt tabaka (substrat) yüksek sıcaklığa (600-1000 °C) ısıtılır. Daha sonra, metan veya asetilen gibi karbon içeren bir gaz, bu sıcak yüzeyin üzerinden geçirilir. Gaz, yüksek sıcaklıkta ayrışır ve serbest kalan karbon atomları, katalizör parçacıklarının üzerinde “büyüyerek” nanotüpleri oluşturur. CVD, daha düşük sıcaklıklarda çalışması, daha ölçeklenebilir olması ve süreci daha iyi kontrol etme imkanı sunması nedeniyle endüstrinin favorisidir.

Sonuç

Karbon nanotüplerin üretimi, karbonu atomlarına ayırıp yeniden bir araya getirmeyi gerektiren, yüksek enerjili ve hassas bir süreçtir. Ark Deşarjı ve Lazer Ablasyon, nanotüplerin atomik olarak ne kadar mükemmel olabileceğinin sınırlarını zorlayan, temel araştırma için hayati öneme sahip yöntemlerdir. Ancak, bu mucizevi malzemenin kompozitlerden bataryalara kadar geniş bir alanda kullanılabilmesini sağlayan asıl itici güç, CVD gibi daha ölçeklenebilir ve maliyet-etkin üretim metotlarıdır. Bilim insanlarının nihai hedefi ise, bu yöntemlerin en iyi yönlerini birleştiren, yani hem yüksek kaliteyi hem de düşük maliyetli seri üretimi bir arada sunan yeni sentez teknikleri geliştirmektir.

Karbon Nanotüplerin Olağanüstü Elektriksel İletkenliği

Elektronik dünyası, her zaman daha hızlı, daha küçük ve daha verimli malzemelerin peşindedir. Onlarca yıldır bu arayışın merkezinde silikon ve bakır yer aldı. Ancak fiziksel sınırlarına yaklaştığımız bu günlerde, bilim insanları gözlerini karbonun bir başka mucizevi formu olan Karbon Nanotüplere (Carbon Nanotubes – CNTs) çevirmiş durumda.

Grafenin “silindirik kardeşi” olarak da tanımlanabilecek olan bu atomik yapılar, bilinen fizik kurallarını zorlayan, olağanüstü elektriksel özellikler sergiliyor. Peki, bir grafen tabakasının rulo haline getirilmesiyle oluşan bu nanotüpler, neden geleceğin elektroniği için bu kadar büyük bir vaat taşıyor?

Karbon Nanotüp Nedir? Grafenin Silindirik Kardeşi

Bir karbon nanotüpü hayal etmenin en kolay yolu, tek katmanlı bir grafen tabakasını alıp kusursuz bir silindir şeklinde yuvarlamaktır. Bu silindirlerin çapı birkaç nanometre (metrenin milyarda biri) kadar küçük olabilirken, uzunlukları mikronları, hatta santimetreleri bulabilir. İki ana türü vardır:

Tek Duvarlı Karbon Nanotüpler (SWCNTs): Tek bir grafen tabakasının yuvarlanmasıyla oluşur. En saf ve en olağanüstü özellikleri sergileyen türdür.
Çok Duvarlı Karbon Nanotüpler (MWCNTs): İç içe geçmiş birden fazla tek duvarlı nanotüpten oluşur, tıpkı bir Rus Matruşka bebeği gibi.

Bu basit yapı, CNT’lere akıllara durgunluk veren elektriksel yetenekler kazandırır.

İletkenliğin Sırları: Balistik İletim ve Kiralite

Karbon nanotüplerin iletkenliği, bildiğimiz bakır gibi metallerden çok farklı ve çok daha üstündür. Bu üstünlüğün arkasında iki temel kuantum mekaniksel olgu yatar:

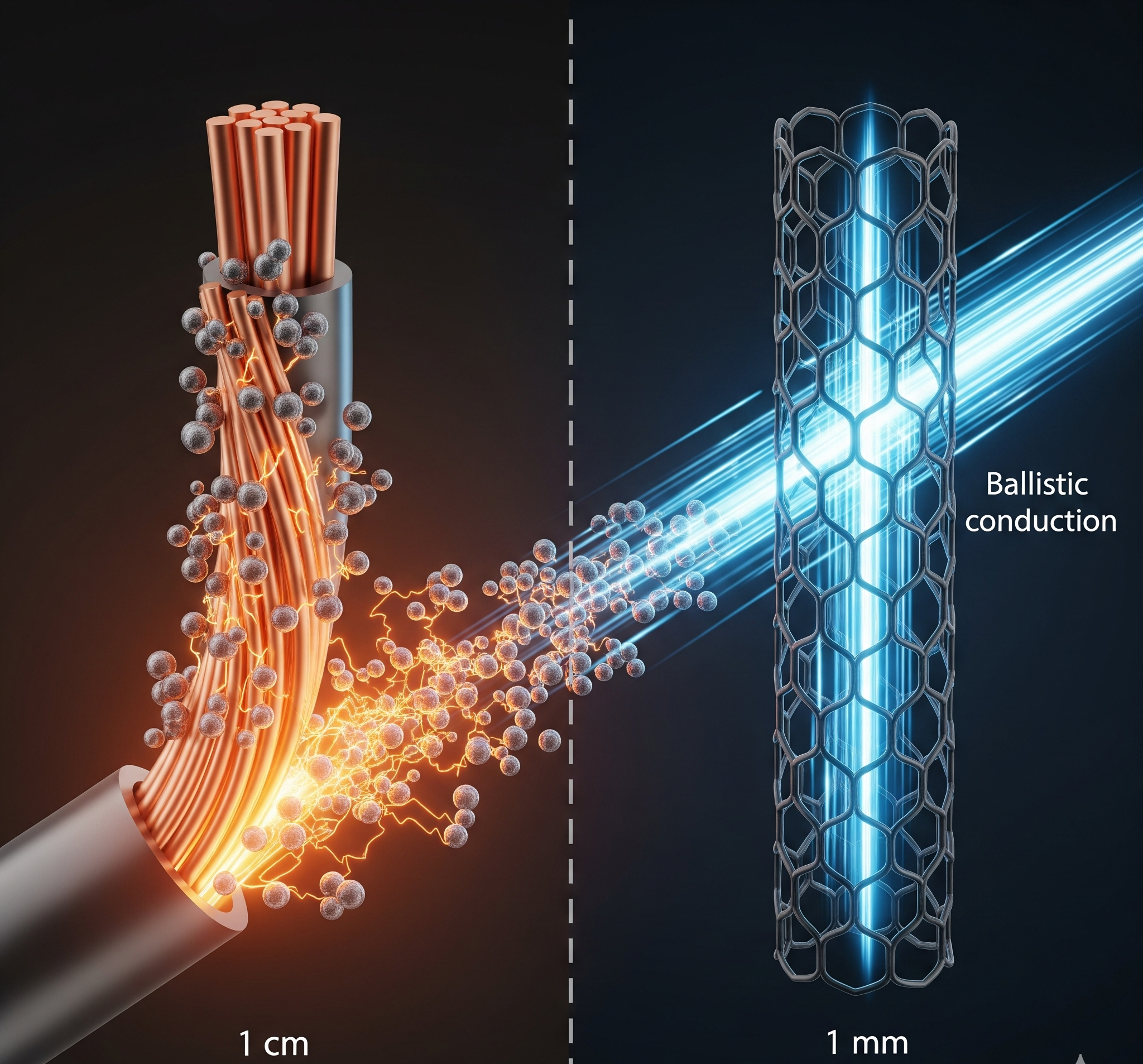

1. Balistik İletim: Dirençsiz Elektron Akışı

Geleneksel bir bakır telde, elektronlar ileri doğru hareket ederken sürekli olarak metalin atomlarına çarparak saçılırlar. Bu çarpışmalar, direnç olarak bildiğimiz şeyi yaratır ve ısı olarak enerji kaybına neden olur.

Ancak kusursuz bir karbon nanotüpte, elektronlar belirli bir mesafe boyunca “balistik” olarak hareket edebilir. Bu, elektronların adeta boşlukta ilerleyen bir mermi gibi, herhangi bir atoma çarpmadan veya saçılmadan, neredeyse sıfır dirençle yol aldığı anlamına gelir. Bu durum, pratikte sıfır enerji kaybı ve sıfır ısı üretimi demektir. Bu özellik, çipler gibi ısının büyük bir sorun olduğu yerlerde devrim yaratma potansiyeline sahiptir.

2. Kiralite: Malzemenin Kaderini Belirleyen Yuvarlama Açısı

CNT’lerin belki de en şaşırtıcı özelliği budur. Bir grafen tabakasını nasıl bir açıyla yuvarladığınız (“kiralite” veya kiral vektör), ortaya çıkan nanotüpün elektriksel özelliğini temelden belirler.

Bunu daha iyi anlamak için altıgen desenli bir kağıt parçasını rulo yaptığınızı düşünün. Kağıdı düz bir şekilde yuvarlarsanız, birleşim yerindeki desen farklı olur; hafif bir açıyla yuvarlarsanız desen tamamen değişir. İşte bu “yuvarlama açısı”, nanotüpün ya mükemmel bir metal (bakırdan bile daha iyi bir iletken) ya da yüksek kaliteli bir yarı iletken (silikon gibi) olmasını sağlar.

Metalik Nanotüpler: “Armchair” (koltuk) kiralitesine sahip nanotüpler her zaman metalik davranır ve elektronları muazzam bir verimlilikle iletir.
Yarı İletken Nanotüpler: “Zigzag” ve “Chiral” (Kiral) olarak adlandırılan diğer yuvarlama açıları, nanotüplere tıpkı silikon gibi bir bant aralığı kazandırır. Bu da onların transistörlerde akımı “açıp kapatmak” için kullanılabilmesini sağlar.

Bu, aynı temel malzemeden, sadece geometrisini değiştirerek hem dünyanın en iyi tellerini hem de en iyi transistörlerini yapabileceğimiz anlamına gelir.

Potansiyel Uygulamalar: Elektroniği Yeniden Yazmak

Bu olağanüstü özellikler, CNT’leri birçok teknolojik alanda vazgeçilmez kılmaktadır:

Çiplerin İçindeki Geleceğin Kabloları: Günümüz işlemcilerinde, transistörler ne kadar hızlanırsa hızlansın, onları birbirine bağlayan bakır kablolar (interconnects) bir darboğaz oluşturur. CNT’ler, bu kabloların yerini alarak ısıyı azaltabilir ve çip içi iletişimi ışık hızına yaklaştırabilir.

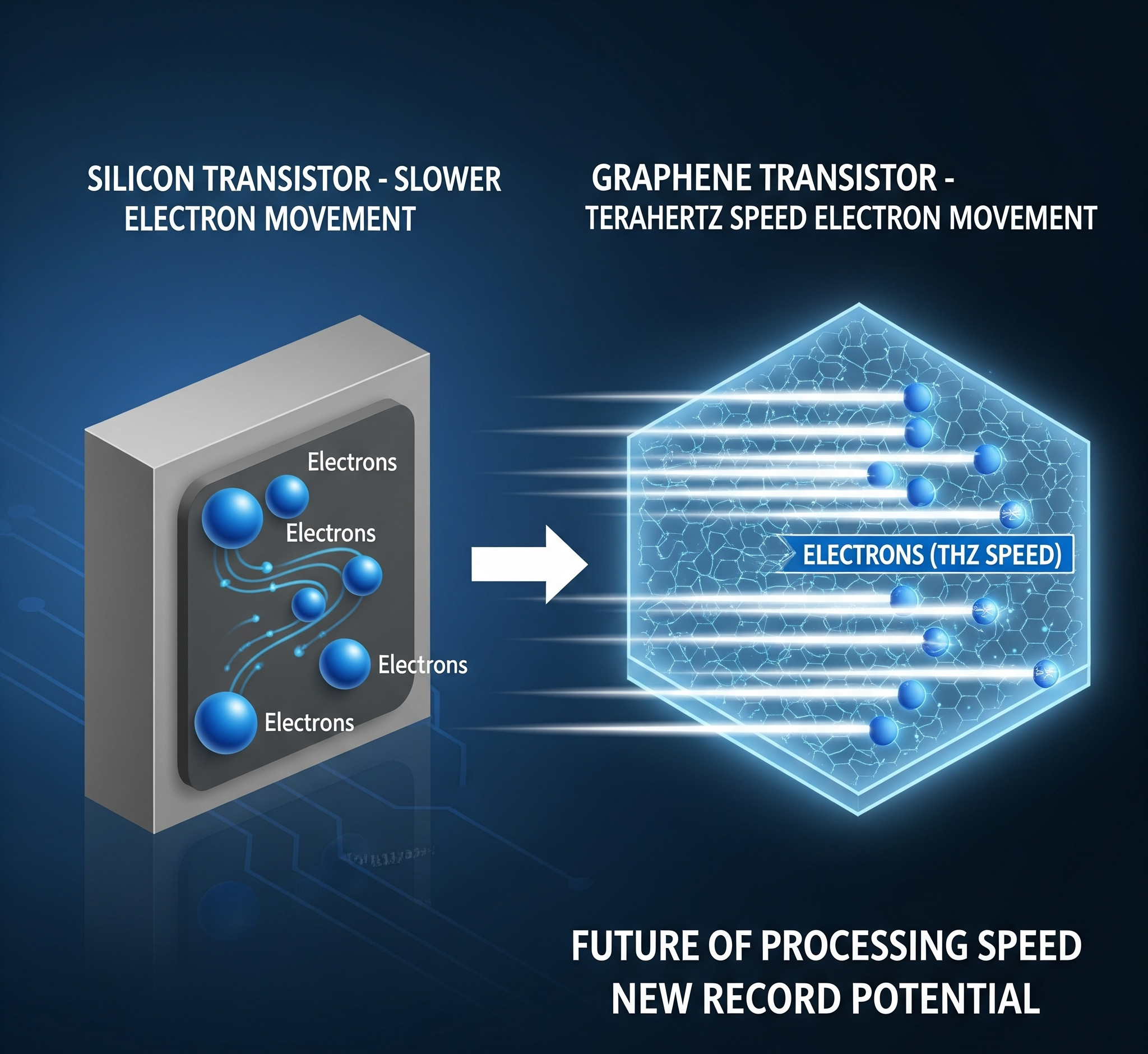

Silikondan Sonraki Transistörler: Yarı iletken SWCNT’ler, silikondan çok daha küçük, çok daha hızlı ve çok daha az enerji tüketen transistörler yapmak için ideal adaylardır.
Esnek ve Şeffaf Elektronikler: CNT’lerden oluşan ağlar, esnek ekranlar, giyilebilir sensörler ve şeffaf güneş pilleri için yüksek performanslı iletken filmler olarak kullanılabilir.
Muazzam Akım Taşıma Kapasitesi: CNT’ler, erimeden veya bozulmadan bakırın taşıyabildiğinden yaklaşık 1000 kat daha yüksek akım yoğunluğunu kaldırabilir. Bu, onları yüksek güçlü elektronikler ve enerji iletim hatları için potansiyel bir aday yapar.

En Büyük Zorluklar: Mükemmelliğe Ulaşmanın Bedeli

Bu parlak geleceğe rağmen, CNT’lerin yaygın kullanımının önünde önemli engeller bulunmaktadır:

Kiralite Kontrolü: Nanotüpleri üretirken, metalik ve yarı iletken türlerini birbirinden ayırmak veya sadece istenen kiralitede nanotüp üretmek, günümüz teknolojisinin en büyük zorluklarından biridir.
Saflık ve Dağılım: Üretilen nanotüpleri saflaştırmak ve bir çözücü içinde topaklanmadan dağıtmak karmaşık bir süreçtir.
Maliyet: Özellikle yüksek saflıkta ve tek tip kiralitede SWCNT’lerin üretimi hala oldukça pahalıdır.

Sonuç

Karbon nanotüpler, sadece “çok iyi iletkenler” değildir; onlar, özelliklerinin basit bir yuvarlama açısıyla belirlendiği kuantum mekaniksel harikalardır. Balistik iletim yetenekleri ve ayarlanabilir elektronik yapıları, onlara geleneksel malzemelerin asla ulaşamayacağı bir potansiyel sunar. Üretim zorlukları aşıldıkça, karbon nanotüplerin, işlemcilerin içindeki en küçük kablolardan en gelişmiş transistörlere kadar elektroniğin her alanını yeniden şekillendireceği ve teknolojide yeni bir çağ başlatacağı kesindir.

Grafen Piyasası: Yatırım Yapmaya Değer Mi? Gelecek Projeksiyonları

On yılı aşkın bir süredir “mucize malzeme” olarak adlandırılan grafen, sayısız endüstride devrim yaratma vaadiyle anıldı. İlk yıllardaki büyük heyecan dalgası ve spekülatif beklentilerin ardından, piyasa artık daha olgun ve gerçekçi bir faza girmiş durumda. 2025 yılına geldiğimizde, grafen artık sadece bir laboratuvar harikası değil; somut ürünlerde yerini alan, ticari bir değere sahip ve hızla büyüyen bir endüstriyel malzeme haline geldi.

Peki, bu heyecan verici ama karmaşık piyasa, bireysel yatırımcılar için ne ifade ediyor? Grafen devrimine yatırım yapmak için doğru zaman mı, yoksa hala erken mi? Bu yazıda, 2025 itibarıyla grafen piyasasının mevcut durumunu, geleceğe yönelik projeksiyonları, potansiyel riskleri ve yatırım fırsatlarını inceleyeceğiz.

Yasal Uyarı: Bu makale, bilgilendirme ve analiz amaçlıdır. Hiçbir bölümü yatırım tavsiyesi olarak yorumlanmamalıdır. Herhangi bir yatırım kararı almadan önce kendi araştırmanızı yapmanız ve lisanslı bir finansal danışmana başvurmanız esastır.

Grafen Piyasasının Güncel Durumu (Eylül 2025 İtibarıyla)

Grafen piyasası, 2020’lerin başındaki “her şeyi yapabilir” beklentisinden, “belirli işleri çok iyi yapabilir” gerçekliğine evrildi. Piyasayı iki ana kategoride değerlendirebiliriz:

Olgunlaşan Pazarlar (Hacim Odaklı): Bu alanlar, genellikle daha düşük maliyetli olan Çok Katmanlı Grafen (MLG) ve İndirgenmiş Grafen Oksit (rGO) gibi “dökme” (bulk) grafen türlerinin kullanıldığı yerlerdir.
- Kompozit Malzemeler: Spor ekipmanları (tenis raketleri, bisikletler), otomotiv parçaları ve havacılık bileşenlerinde ağırlığı azaltıp mukavemeti artırmak için kullanımı yaygınlaşmıştır.
- Korozyon Önleyici Kaplamalar: Denizcilik, altyapı ve otomotiv sektörlerinde metallerin ömrünü uzatan yüksek performanslı boya ve kaplamalarda katkı maddesi olarak yer almaktadır.
- Termal Yönetim: Yüksek güçlü elektroniklerde ve LED aydınlatmalarda ısıyı dağıtan filmler ve termal macunlar olarak ticari ürünlerde bulunmaktadır.
- İletken Mürekkepler: RFID etiketleri ve bazı basılabilir sensörler için gümüş mürekkeplere uygun maliyetli bir alternatif olarak benimsenmiştir.
Gelişmekte Olan Pazarlar (Değer Odaklı): Bu alanlar, Tek Katmanlı Grafen (SLG) gibi yüksek kaliteli ve pahalı grafen türlerini gerektirir. Ticarileşme henüz başlangıç aşamasındadır ancak potansiyel devrim niteliğindedir.
- Elektronik: Silikonun yerini alması hala uzak bir hedef olsa da, 6G gibi yeni nesil iletişim teknolojileri için yüksek frekanslı (RF) transistörlerde kullanımı umut vadetmektedir.
- Su Arıtma: Grafen oksit bazlı membranların büyük ölçekli su arıtma ve desalinasyon tesislerinde kullanımı için pilot projeler devam etmektedir.
- Enerji Depolama: Lityum-iyon bataryaların anot ve katotlarında performansı (şarj hızı, ömür) artırmak için kullanımı artmaktadır. Özellikle elektrikli araç bataryaları bu alandaki en büyük itici güçtür.
- Biyomedikal: İlaç taşıma sistemleri, biyosensörler ve doku mühendisliği gibi alanlarda araştırmalar yoğun bir şekilde devam etse de, regülasyon ve klinik test süreçleri nedeniyle ticarileşme daha uzun zaman alacaktır.

Büyümeyi Tetikleyen Ana Sektörler ve Gelecek Projeksiyonları

Grafen pazarının önümüzdeki 5-10 yıl içinde (2030-2035’e doğru) katlanarak büyümesi bekleniyor. Bu büyümeyi tetikleyecek ana sektörler şunlardır:

Otomotiv ve Elektrikli Araçlar (EV): Hafif kompozitlere, daha hızlı şarj olan ve daha uzun ömürlü bataryalara, verimli termal yönetim çözümlerine olan talep, grafen için en büyük pazar olmaya adaydır.
Elektronik ve İletişim: 5G’nin yaygınlaşması ve 6G’nin ufukta görünmesi, grafen tabanlı RF bileşenlerine ve termal çözümlere olan ihtiyacı artıracaktır.
Havacılık ve Uzay: Yakıt verimliliği ve yapısal dayanıklılık kritik olduğu için, grafen takviyeli kompozitlerin kullanımı artarak devam edecektir.
Enerji Sektörü: Yenilenebilir enerji depolama sistemleri (bataryalar, süperkapasitörler) için grafenin rolü giderek büyüyecektir.

Bir Yatırımcı İçin Riskler ve Fırsatlar

Fırsatlar:

Yüksek Büyüme Potansiyeli: Pazar hala genç ve birçok sektörde trilyonlarca dolarlık endüstrileri dönüştürme potansiyeline sahip.
Teknolojik Üstünlük: Grafenin sunduğu performans artışını sağlayabilecek çok az alternatif malzeme bulunmaktadır.
Tedarik Zincirinin Olgunlaşması: Üretim maliyetleri düşüyor ve standartlar oluşuyor, bu da endüstriyel benimsemeyi hızlandırıyor.

Riskler:

Teknik Zorluklar: Yüksek kaliteli grafeni büyük ölçekte ve tutarlı bir şekilde üretmek hala bazı uygulamalar için bir zorluktur.
Hype vs. Gerçeklik: Piyasada hala çok sayıda abartılı iddiada bulunan şirket bulunmaktadır. Hangi şirketin gerçekten ticari bir ürünü ve sürdürülebilir bir iş modeli olduğunu ayırt etmek zordur.
Zamanlama: Bazı devrimci uygulamaların (örneğin, işlemciler) ticarileşmesi beklenenden çok daha uzun sürebilir.

Grafen Piyasasına Nasıl Yatırım Yapılabilir?

Doğrudan Üreticilere Yatırım: Halka açık olan ve işi sadece grafen veya grafen türevleri üretmek olan şirketlere yatırım yapılabilir. Bu, doğrudan bir yatırım yöntemidir ancak şirketin başarısına aşırı bağımlı olduğu için yüksek risk taşır.
Dolaylı Yatırım (Kullanıcı Şirketler): Grafeni ürünlerinde bir katkı maddesi olarak kullanan büyük ve köklü şirketlere (örneğin, bir otomotiv devi, bir spor ekipmanı markası veya bir havacılık şirketi) yatırım yapmak daha az riskli bir yaklaşım olabilir.
Borsa Yatırım Fonları (ETF’ler): Doğrudan bir “grafen ETF’si” olmasa da, “ileri malzemeler” veya “nanoteknoloji” gibi temalara odaklanan fonlar, grafen şirketlerine dolaylı olarak yatırım yapma imkanı sunabilir.

Sonuç: Yatırım Yapmaya Değer Mi?

Grafen, 2025 itibarıyla artık sadece bir bilimsel merak konusu değildir; gerçek ürünlere güç veren, büyüyen bir endüstridir. Ancak yatırımcılar için hala “yüksek risk, yüksek potansiyel getiri” kategorisindedir.

Kısa vadeli ve düşük riskli getiri arayan yatırımcılar için grafen piyasası uygun olmayabilir. Ancak, uzun vadeli bir perspektife sahip, yüksek risk toleransı olan ve teknolojinin geleceğine yatırım yapmaktan çekinmeyenler için grafen piyasası, portföylerinde heyecan verici ve potansiyel olarak çok kazançlı bir yer edinebilir.

Başarının anahtarı, abartılı vaatlerin ötesine geçip, hangi şirketin, hangi tür grafeni, hangi gerçekçi pazar için ürettiğini anlamaktan geçiyor. Kapsamlı bir araştırma, bu geleceğin malzemesine yapılacak bir yatırımın temelini oluşturmalıdır.

Grafen Tabanlı Transistörler: İşlemci Hızında Yeni Bir Rekor Mümkün Mü?

Onlarca yıldır teknoloji dünyası, “Moore Yasası” olarak bilinen sihirli bir prensiple ilerledi: Bir mikroçipteki transistör sayısı kabaca her iki yılda bir ikiye katlanır. Bu yasa, akıllı telefonlarımızdan süper bilgisayarlara kadar her şeyin daha hızlı, daha küçük ve daha ucuz hale gelmesinin arkasındaki itici güçtü. Ancak bugün, bu yasanın sonuna yaklaşıyoruz. Silikon tabanlı transistörler atomik boyutlara kadar küçüldü ve fiziksel sınırlarına dayandı. Kuantum tünelleme gibi etkiler nedeniyle elektron sızıntıları ve aşırı ısı üretimi, daha fazla küçülmenin önündeki en büyük engeller haline geldi.

Peki, “silikon duvarını” aşmak ve işlemci hızında yeni bir çağı başlatmak mümkün mü? Bu sorunun cevabı, yine tek bir atom kalınlığındaki mucize malzeme olan grafende yatıyor olabilir. Grafen tabanlı transistörler, teoride işlemci hızında yeni rekorlar kırma potansiyeline sahip. Ama bu potansiyel ne kadar gerçekçi?

Grafenin Vaadi: Neredeyse Işık Hızında Elektronlar

Bir transistörün ne kadar hızlı olduğu, temel olarak elektronların içindeki yarı iletken malzemede ne kadar hızlı hareket edebildiğine bağlıdır. Bu özelliğe “elektron mobilitesi” denir. Silikon, bu konuda oldukça iyi bir malzemedir, ancak grafen tamamen farklı bir ligdedir.

Grafenin kusursuz, iki boyutlu karbon yapısında, elektronlar neredeyse hiç bir engelle karşılaşmadan, kütlesiz parçacıklar gibi davranarak hareket ederler. Bu, grafenin elektron mobilitesinin silikondan yüzlerce kat daha yüksek olduğu anlamına gelir. Bu olağanüstü özellik, teorik olarak transistörlerin çok daha hızlı “açılıp kapanmasını” sağlar. Günümüz işlemcileri Gigahertz (GHz) hızlarında çalışırken, grafen tabanlı transistörler Terahertz (THz) hızlarına ulaşma potansiyeli taşır. Bu, saniyede trilyonlarca işlem demektir ve günümüzün en hızlı bilgisayarlarından bile 100 ila 1000 kat daha hızlı olmak anlamına gelir.

En Büyük Engel: “Kapatma Düğmesi” Olmayan Transistör

Bu inanılmaz hıza rağmen, grafenin dijital işlemcilerde kullanılmasının önünde devasa bir engel var: doğal bir bant aralığının (bandgap) olmaması.

Bir transistörü basit bir elektrik anahtarı gibi düşünebiliriz. Dijital mantık (yani 1’ler ve 0’lar), bu anahtarın akımı tamamen kestiği (“kapalı” veya “0” durumu) ve akımın serbestçe aktığı (“açık” veya “1” durumu) iki durum arasında net bir şekilde geçiş yapabilmesine dayanır. Bir malzemenin akımı tamamen kesebilmesi için bir “bant aralığına” ihtiyacı vardır. Bu, elektronları yerinde tutmak için aşılması gereken bir enerji bariyeridir.

Silikonun mükemmel bir bant aralığı varken, saf grafenin yoktur. Grafen, doğal olarak her zaman iletken olan bir yarı-metaldir. Bu, grafenden yapılan basit bir transistörün “açık” durumdan “kapalı” duruma geçtiğinde bile önemli miktarda akım sızdırdığı anlamına gelir. Yani, “kapatma düğmesi” tam olarak çalışmaz. Bu durum, güvenilir dijital hesaplama için kabul edilemezdir.

Bant Aralığı Sorununa Çözüm Arayışları

Bilim dünyası, grafene yapay bir bant aralığı kazandırmak için yıllardır yoğun bir şekilde çalışmaktadır. Öne çıkan bazı yaklaşımlar şunlardır:

Grafen Nanoribonlar (GNRs): Grafen tabakalarını atomik ölçekte ince şeritler halinde kesmek, kuantum hapsetme etkileri sayesinde bir bant aralığı oluşturabilir. Ancak bu şeritleri endüstriyel ölçekte, kusursuz bir hassasiyetle üretmek son derece zordur.
Çift Katmanlı Grafen: Üst üste konmuş iki grafen tabakasına dikey bir elektrik alanı uygulamak, ayarlanabilir bir bant aralığı açabilir. Bu, en umut verici yöntemlerden biri olarak görülmektedir.
Kimyasal Katkılama (Doping): Grafen ağına farklı atomlar ekleyerek veya yüzeyini kimyasal olarak modifiye ederek elektronik yapısını değiştirmek ve bir bant aralığı yaratmak mümkündür.

Rekorlar Nerede Kırılacak? Dijital Mantık vs. Yüksek Frekans

Bant aralığı sorunu, grafenin genel amaçlı işlemcilerde (CPU) silikonun yerini almasının önündeki en büyük engel olmaya devam ediyor. Ancak bu, grafen transistörlerin işe yaramaz olduğu anlamına gelmez. Aksine, rekorların kırılacağı başka bir alan var: Yüksek Frekanslı (Radyo Frekans – RF) Elektronikler.

6G/7G kablosuz iletişim, gelişmiş radarlar, uydu haberleşmesi ve terahertz görüntüleme gibi uygulamalarda, bir transistörün mükemmel bir şekilde “kapanmasından” ziyade, olabildiğince hızlı “açılıp kapanması” önemlidir. Grafenin rekor kıran elektron mobilitesi, bu alan için onu biçilmiş kaftan yapar. 2025 itibarıyla, laboratuvar ortamlarında yüzlerce Gigahertz hızında çalışan grafen RF transistörleri zaten gösterilmiştir ve bu, silikon tabanlı RF teknolojilerinin çok ötesindedir.

Sonuç: Cevap Evet, Ama Beklediğiniz Yerde Değil

“Grafen tabanlı transistörler işlemci hızında yeni bir rekor kırabilir mi?” sorusunun cevabı evet. Ancak bu rekor, muhtemelen dizüstü bilgisayarınızın CPU’sunda değil, bir sonraki nesil kablosuz iletişim teknolojisinin kalbinde kırılacak.

Gelecekte, tamamen grafenden yapılmış bir bilgisayar çipi görmek yerine, hibrit çiplerin yükselişine tanık olacağız. Bu çiplerde, geleneksel ve güvenilir silikon mantık devreleri, ultra hızlı iletişim ve veri işleme görevlerini yerine getiren grafen tabanlı RF bileşenleriyle aynı platformda bir araya gelecek.

Grafen, Moore Yasası’nı tek başına yeniden başlatmayabilir, ancak silikonun ulaşamadığı terahertz hızlarına kapıyı açarak, teknolojinin bir sonraki büyük sıçramasını mümkün kılacak anahtar malzeme olmaya devam ediyor.

Geleceğin Uçakları ve Arabaları İçin Neden Grafen Önemli?

Ulaşım sektörü, insanlık tarihi boyunca teknolojik ilerlemenin itici gücü olmuştur. Bugün ise, iklim değişikliği, yakıt ekonomisi, güvenlik ve konfor gibi küresel talepler, yeni ve devrimci malzemeler gerektiriyor. Geleneksel metallerin ve kompozitlerin sınırlarına ulaşıldığı bu noktada, bilim dünyasının “mucize malzemesi” olarak adlandırılan grafen, geleceğin uçaklarını ve arabalarını dönüştürme potansiyeliyle öne çıkıyor.

Tek atom kalınlığındaki bu karbon harikası, eşsiz mekanik, elektriksel ve termal özellikleriyle, ulaşım araçlarını sadece daha hafif ve güçlü yapmakla kalmayacak, aynı zamanda onları daha akıllı, daha güvenli ve daha sürdürülebilir hale getirecek.

Ulaşım Sektöründe “Daha Hafif” Olmak Neden Bu Kadar Kritik?

Uçak ve arabaların ağırlığı, doğrudan performans, yakıt verimliliği ve emisyonlarla ilişkilidir:

Yakıt Ekonomisi ve Emisyonlar: Her kilogram ağırlık azalışı, özellikle havacılıkta olmak üzere, önemli ölçüde yakıt tasarrufu ve daha düşük karbon emisyonu anlamına gelir. Bu hem çevresel sürdürülebilirlik hem de işletme maliyetleri açısından hayati öneme sahiptir.
Performans: Daha hafif araçlar, daha hızlı ivmelenir, daha iyi yol tutar ve daha yüksek taşıma kapasitesine sahip olabilir.
Elektrikli Araçlar İçin Menzil: Elektrikli arabalarda ağırlık, bataryanın tek şarjla gidebileceği menzili doğrudan etkiler. Daha hafif bir araç, daha az enerji harcar ve daha uzun menzil sunar.
Güvenlik: Hafif ama güçlü malzemeler, çarpışma anında enerjiyi daha iyi emerek yolcuların güvenliğini artırabilir.

Grafenin Havacılık ve Otomotivdeki Kilit Rolleri

Grafenin ulaşım sektöründeki etkisi, sadece hafiflik ve güçle sınırlı değildir. Çok yönlü özellikleri sayesinde birçok alanda devrim yaratabilir:

1. Ultra Hafif ve Ultra Güçlü Yapısal Kompozitler

Çözüm: Grafen, karbon fiber veya polimer matrislere eklendiğinde, kompozit malzemelerin mukavemetini ve sertliğini önemli ölçüde artırır. Çelikten 200 kat daha güçlü olan grafen, çok daha az malzeme kullanarak aynı veya daha yüksek yapısal bütünlük sağlayabilir.
Uygulama: Uçak gövdeleri, kanatları, iç yapısal bileşenler; otomobil şasileri, kaporta panelleri, motor bileşenleri ve batarya kasaları.
Avantaj: Uçaklarda yakıt verimliliğini artırırken menzili uzatır; arabalarda yakıt tüketimini azaltır ve elektrikli araçların menzilini artırır. Aynı zamanda çarpışma güvenliğini artırır.

2. Akıllı Yüzeyler ve Sensörler

Çözüm: Grafenin mükemmel elektriksel iletkenliği ve esnekliği, onu akıllı yüzeyler ve sensörler için ideal kılar.
Uygulama:
- Buzlanma Önleyici Kanatlar (Uçaklar): Grafen kaplamalar, elektriksel olarak ısıtılarak buz birikimini önleyebilir, bu da uçuş güvenliğini artırır ve buz çözme sıvılarına olan ihtiyacı azaltır.
- Yapısal Sağlık İzleme (Structural Health Monitoring – SHM): Uçak veya araba parçalarına entegre edilmiş grafen sensörler, çatlakları, yorgunluğu veya hasarı gerçek zamanlı olarak algılayabilir. Bu, bakım maliyetlerini düşürür ve arızaların önüne geçer.
- Giyilebilir veya Entegre Sensörler (Sürücü/Pilot): Vücut verilerini izleyen akıllı koltuklar veya direksiyon simitleri, sürücünün yorgunluğunu veya sağlık durumunu tespit edebilir.
Avantaj: Güvenliği artırır, bakım maliyetlerini düşürür, operasyonel verimliliği artırır.

3. Gelişmiş Batarya ve Enerji Depolama Sistemleri

Çözüm: Grafen, batarya elektrotlarına eklendiğinde lityum iyon bataryaların şarj/deşarj hızını, kapasitesini ve ömrünü artırabilir. Süperkapasitörlerde kullanıldığında ise daha hızlı enerji depolama ve salınım sağlar.
Uygulama: Elektrikli araçlar için daha hızlı şarj olabilen, daha uzun menzilli ve daha güvenli bataryalar.
Avantaj: Elektrikli araçların benimsenmesini hızlandırır, menzil kaygısını azaltır.

4. Termal Yönetim

Çözüm: Grafenin üstün termal iletkenliği, ısıyı elektronik bileşenlerden veya batarya paketlerinden hızla uzaklaştırabilir.
Uygulama: Yüksek performanslı uçuş kontrol sistemleri, araç içi elektronikler ve elektrikli araç bataryaları için daha verimli soğutma.
Avantaj: Elektronik bileşenlerin ömrünü uzatır, performans düşüşünü (throttling) önler, bataryaların daha güvenli çalışmasını sağlar.

5. Korozyon Önleyici Kaplamalar

Çözüm: Grafen bazlı kaplamalar, metalleri su, oksijen ve diğer aşındırıcı maddelerden koruyarak paslanmayı engeller.
Uygulama: Uçak gövdeleri, iniş takımları, otomobil şasileri gibi metal yüzeyler.
Avantaj: Bakım maliyetlerini ve araçların ömrünü uzatır, güvenlik risklerini azaltır.

Zorluklar ve Gelecek Vizyonu

Grafenin bu sektörlerdeki potansiyeli sınırsız görünse de, yaygınlaşmasının önünde hala önemli engeller bulunmaktadır:

Üretim ve Ölçeklenebilirlik: Yüksek kaliteli grafeni büyük miktarlarda, tutarlı bir standartta ve maliyet etkin bir şekilde üretmek hala bir zorluktur. Özellikle havacılık gibi sıfır hata toleransı olan sektörler için bu çok kritiktir.
Entegrasyon ve Sertifikasyon: Yeni malzemelerin mevcut üretim süreçlerine entegre edilmesi ve havacılık gibi katı regülasyonlara tabi sektörlerde sertifikasyon süreçlerinden geçmesi uzun ve maliyetlidir.
Maliyet: Grafen hala geleneksel malzemelerden daha pahalıdır, ancak uzun vadede sağlayacağı yakıt tasarrufu ve bakım avantajları bu maliyeti dengeleyebilir.

Sonuç

Geleceğin uçakları ve arabaları, şüphesiz daha hafif, daha verimli, daha güvenli ve daha akıllı olacak. Grafen, bu vizyonu gerçeğe dönüştürmede kilit bir rol oynayacak en önemli malzemelerden biridir. Yapısal bileşenlerin güçlendirilmesinden akıllı yüzeylere, enerji depolamadan termal yönetime kadar birçok alanda devrimci çözümler sunuyor. Zorluklar devam etse de, grafenin potansiyeli göz ardı edilemez. Yakın gelecekte, gökyüzünde süzülen daha hafif uçaklar ve yollarda sessizce ilerleyen daha menzilli elektrikli araçlar, üzerlerinde grafenin izlerini taşıyacak.

Grafenin Korozyon Önleyici Kaplamalardaki Kullanımı

Elbette, grafenin en pratik ve endüstriyel olarak en umut vadeden kullanım alanlarından biri olan korozyon önleyici kaplamalar üzerine detaylı, SEO uyumlu bir blog yazısı aşağıda oluşturulmuştur.

Grafenin Korozyon Önleyici Kaplamalardaki Rolü: Paslanmaya Karşı Mükemmel Kalkan

Paslanma, yani korozyon, sessiz ve amansız bir düşmandır. Köprülerin taşıyıcı kolonlarından gemilerin gövdelerine, otomobillerin şasilerinden petrol boru hatlarına kadar metalin olduğu her yerde kendini gösterir. Bu doğal süreç, sadece estetik bir sorun değil, aynı zamanda her yıl küresel ekonomiye trilyonlarca dolara mal olan, güvenlik riskleri yaratan ve altyapımızın ömrünü kısaltan devasa bir problemdir.

Geleneksel olarak korozyonla mücadelede boyalar, epoksi kaplamalar ve çinko bazlı astarlar kullanılır. Ancak bu yöntemlerin de sınırları vardır; zamanla aşınabilir, çizilebilir ve çevreye zararlı ağır metaller içerebilirler. Peki, ya bu mücadelede bize atomik düzeyde bir koruma sağlayan, daha önce hiç görülmemiş bir kalkanımız olsaydı? İşte bu noktada grafen, korozyon önleyici kaplamalar alanında bir devrim yaratmak üzere sahneye çıkıyor.

Grafen Neden Mükemmel Bir Korozyon Kalkanıdır?

Grafenin bu alandaki olağanüstü potansiyeli, üç temel özelliğinden kaynaklanır:

Aşılmaz Bariyer Etkisi: Saf, tek katmanlı grafen, bilinen en küçük gaz atomu olan helyum dahil olmak üzere hiçbir molekülün geçişine izin vermez. Bu, korozyonun ana tetikleyicileri olan su (H2O) ve oksijen (O2) moleküllerinin metal yüzeyine ulaşmasını fiziksel olarak imkansız kılan, mükemmel bir bariyer olduğu anlamına gelir.
Kimyasal Pasiflik (Inertness): Grafen, kimyasal olarak son derece kararlı ve tepkisiz bir malzemedir. Asitler, tuzlar ve diğer aşındırıcı kimyasallarla reaksiyona girmez, bu da onu en zorlu ortamlarda bile etkili bir koruyucu yapar.
Mekanik Dayanıklılık: Dünyanın en güçlü malzemesi olan grafen, bir kaplamaya eklendiğinde onun çizilme, aşınma ve darbe direncini önemli ölçüde artırır. Bu, kaplamanın bütünlüğünü daha uzun süre korumasını ve alttaki metali açıkta bırakacak çatlakların oluşmasını engellemesini sağlar.

“Dolambaçlı Yol” Mekanizması: Grafen Kaplamalar Nasıl Çalışır?

Pratikte, bir geminin gövdesini tek ve dev bir grafen tabakasıyla kaplamak mümkün değildir. Bunun yerine, bilim insanları ve mühendisler çok daha akıllıca bir yöntem geliştirmiştir. Korozyon önleyici kaplamalarda, genellikle daha uygun maliyetli olan çok katmanlı grafen pulları kullanılır.

Bu pullar, boya veya epoksi gibi bir polimer matrisin içine karıştırılır. Kaplama yüzeye uygulandığında ve kuruduğunda, bu milyonlarca grafen pulu, yüzeye paralel olarak kendiliğinden hizalanır ve üst üste binerek bir tür “tuğla duvar” yapısı oluşturur.

Bu yapı, korozyona neden olan moleküller için “dolambaçlı bir yol” (tortuous path) yaratır. Normal bir kaplamadaki mikroskobik bir gözenekten kolayca geçebilecek bir su molekülü, grafenli kaplamada, birbirine kenetlenmiş, geçirimsiz grafen pullarından oluşan bir labirentin içinden geçmek zorunda kalır. Bu, molekülün metal yüzeyine ulaşması için kat etmesi gereken mesafeyi yüzlerce, hatta binlerce kat artırır. Sonuç olarak, korozyonun başlaması önemli ölçüde geciktirilir ve malzemenin ömrü kat kat uzar.

Potansiyel Uygulama Alanları

Grafen takviyeli korozyon önleyici kaplamaların potansiyeli neredeyse sınırsızdır:

Denizcilik: Gemi gövdeleri, petrol platformları ve liman altyapıları gibi sürekli olarak tuzlu suya maruz kalan yapılar için idealdir.
Otomotiv: Araçların şasi ve gövde panellerini yol tuzu, nem ve çevresel etkenlerden koruyarak paslanmayı önler.
Havacılık ve Uzay: Hafif alüminyum alaşımlarını, ağırlığı önemli ölçüde artırmadan korozyona karşı korur.
İnşaat ve Altyapı: Çelik köprülerin, binaların iskelet sistemlerinin ve betonarme demirlerinin (inşaat demiri) ömrünü uzatır.
Enerji Sektörü: Petrol ve gaz boru hatları, depolama tankları ve enerji santralleri için uzun ömürlü koruma sağlar.

Zorluklar ve Gelecek Perspektifi

Her devrimci teknolojide olduğu gibi, grafenli kaplamaların da yaygınlaşmasının önünde bazı zorluklar bulunmaktadır:

Homojen Dağılım: Grafen pullarının boya içinde topaklanmadan, tamamen homojen bir şekilde dağılmasını sağlamak kritik öneme sahiptir. Kötü bir dağılım, kaplamanın koruyucu özelliklerini azaltabilir.
Maliyet: Grafen üretim maliyetleri düşmeye devam etse de, hala geleneksel dolgu malzemelerinden daha pahalıdır. Ancak sağladığı uzun ömür ve bakım maliyetlerindeki azalma, bu başlangıç maliyetini haklı çıkarabilir.
Ölçeklenebilirlik: Endüstriyel talebi karşılamak için tonlarca, tutarlı kalitede grafen katkılı kaplama üretmek gerekmektedir.

Sonuç

Korozyon, modern dünyanın altyapısını kemiren sessiz bir tehdittir. Grafen, “dolambaçlı yol” mekanizması ve eşsiz bariyer özellikleriyle bu tehdide karşı şimdiye kadarki en güçlü savunma hatlarından birini sunuyor. Üretim ve formülasyon zorlukları aşıldıkça, grafen takviyeli kaplamaların standart hale gelmesi beklenmektedir. Bu “mükemmel kalkan”, köprülerimizin, gemilerimizin ve arabalarımızın ömrünü uzatarak bizi daha güvenli ve daha sürdürülebilir bir geleceğe taşıyacaktır.

Evde Basit Yöntemlerle Grafen Oksit Sentezlenebilir Mi?

Grafenin inanılmaz potansiyelini duyan birçok bilim meraklısı, öğrenci ve “kendin yap” tutkunu, bu devrimci malzemeyi veya türevlerini kendi imkanlarıyla üretip üretemeyeceğini merak ediyor. İnternette dolaşan videolar ve makaleler arasında en çok sorulan sorulardan biri de şu: Evde, basit yöntemlerle Grafen Oksit (GO) sentezlemek mümkün mü?

Bu sorunun teorik cevabı “evet”, ancak pratik ve güvenlik açısından cevabı “KESİNLİKLE HAYIR, DENENMEMELİDİR!” şeklindedir.

Bu yazıda, grafen oksit sentezinin arkasındaki bilimi merak edenler için teorik olarak açıklayacak, ancak daha da önemlisi, bu işlemin neden bir mutfakta veya garajda değil, sadece profesyonel bir kimya laboratuvarında yapılması gerektiğini ölümcül tehlikeleriyle birlikte ortaya koyacağız.

UYARI: Bu makale tamamen bilgilendirme amaçlıdır. İçerdiği işlemlerin evde veya amatör ortamlarda denenmesi, ciddi yaralanmalara, yangına, patlamaya ve ölüme yol açabilecek son derece tehlikeli kimyasallar ve reaksiyonlar içerir.

Grafen Oksit Sentezinin Arkasındaki Teori: Hummers Metodu

Grafen oksit üretimi için bilimsel literatürde en yaygın olarak kullanılan yöntem, “Hummers Metodu” veya onun geliştirilmiş versiyonlarıdır. Bu bölüm, sürecin arkasındaki kimyayı anlamak isteyenler içindir, bir “nasıl yapılır” rehberi değildir.

Süreç, temel olarak grafitin (saf karbon) güçlü kimyasallarla oksitlenmesine dayanır.

Başlangıç Malzemesi: Yüksek saflıkta grafit tozu kullanılır.
Oksidasyon Ortamı: Grafit tozu, genellikle derişik Sülfürik Asit (H2SO4) gibi aşırı derecede güçlü bir asidin içine dağıtılır.
Oksitleyici Ajan: Bu asidik karışıma, çok güçlü bir oksitleyici olan Potasyum Permanganat (KMnO4) yavaş yavaş eklenir.

Bu reaksiyonun amacı, grafitin katmanlı yapısının arasına ve yüzeyine oksijen içeren fonksiyonel grupların (hidroksil, epoksi vb.) eklenmesidir. Bu oksijen grupları, normalde birbirine sıkıca yapışık olan grafit katmanlarının arasını açar ve onların daha sonra suda veya başka çözücülerde pul pul ayrılarak tek katmanlı grafen oksit tabakaları oluşturmasını sağlar.

Teoride basit gibi görünen bu süreç, pratikte ölümcül riskler barındıran bir dizi kimyasal reaksiyon içerir.

GERÇEK RİSKLER: Bu Deney Neden Ev İçin Uygun Değil?

Bu işlemin neden profesyonel bir laboratuvar ve uzman kimyagerler gerektirdiğini anlamak hayati önem taşır.

1. Ölümcül ve Aşındırıcı Kimyasallar

Derişik Sülfürik Asit (H2SO4): “Akü asidi” olarak bilinen türün çok daha saf ve yoğun halidir. Ciltle temas ettiğinde saniyeler içinde ciddi ve derin yanıklara neden olur. Suyla şiddetli bir şekilde reaksiyona girerek ısı açığa çıkarır. Buharları solunum sistemini tahriş eder.
Potasyum Permanganat (KMnO4): Çok güçlü bir oksitleyicidir. Alkol, gliserin gibi organik maddelerle veya sülfürik asitle temas ettiğinde anında yangına veya patlamaya neden olabilir.

2. PATLAMA RİSKİ: Kontrolsüz Reaksiyon

Hummers metodunun en tehlikeli adımı, sülfürik asit içine potasyum permanganat eklenmesidir. Bu iki kimyasal birleştiğinde, son derece kararsız ve patlayıcı bir bileşik olan Mangan Heptoksit (Mn2O7) oluşturma riski vardır. Ayrıca, reaksiyonun kendisi aşırı derecede ekzotermiktir, yani çok büyük miktarda ısı açığa çıkarır. Laboratuvarlarda bu ısı, özel buz banyoları ve kontrollü ekleme sistemleri ile sürekli olarak kontrol altında tutulur. Ev ortamında bu sıcaklık kontrolü sağlanamazsa, karışım aniden kaynayarak etrafa asit sıçratabilir veya şiddetli bir patlamaya yol açabilir.

3. Zehirli Gaz Çıkışı

Reaksiyon sırasında nitrojen dioksit (NO2) gibi zehirli ve aşındırıcı gazlar açığa çıkabilir. Bu gazların solunması akciğerlerde ciddi hasara yol açabilir. Bu nedenle bu tür işlemler, havayı sürekli olarak emen ve filtreleyen profesyonel çeker ocaklar (fume hoods) altında yapılmalıdır. Evdeki bir açık pencere veya davlumbaz kesinlikle yeterli korumayı sağlamaz.

4. Gerekli Ekipman ve Atık Yönetimi

Bu deney, mutfak kapları ile yapılamaz. Isıya ve aside dayanıklı özel borosilikat cam malzemeler, manyetik karıştırıcılar, hassas ölçüm aletleri ve tam korumalı kişisel koruyucu donanım (asit önlüğü, özel eldivenler, yüz siperi) gerektirir. Ayrıca, reaksiyon sonrası ortaya çıkan asitli ve ağır metal içeren atıkların evsel çöpe atılması yasa dışıdır ve çevre için büyük bir tehlike oluşturur.

Meraklılar İçin Güvenli Alternatifler

Grafen ve grafen oksitin dünyasını keşfetme isteğiniz takdire şayan, ancak bunu yapmanın güvenli yolları var:

Hazır Ürünleri Satın Alın: Birçok kimya tedarikçisi, araştırma ve hobi amaçlı olarak, suda dağıtılmış, stabil ve kullanımı tamamen güvenli olan küçük miktarlarda grafen oksit dispersiyonları satmaktadır. Bilimsel merakınızı, tehlikeli sentez süreci yerine, bu güvenli malzemelerin özelliklerini keşfederek giderebilirsiniz.
“Mutfak Grafeni” Deneylerini Anlayın: İnternette blender ve kalem ucu ile yapılan deneyler, “grafen” olarak tanıtılsa da, aslında tek katmanlı grafen veya grafen oksit değil, düşük kaliteli grafit pulları üretir. Bu deney çok daha güvenli olsa da, ortaya çıkan ince tozun solunmaması için yine de dikkatli olunmalıdır.
Simülasyonlar ve Eğitim Setleri: Kimyasal reaksiyonları ve nanomalzemeleri anlamak için geliştirilmiş birçok çevrimiçi simülasyon ve güvenli eğitim kiti bulunmaktadır.

Sonuç

Grafen oksit sentezi, büyüleyici bir kimyasal süreç olsa da, kesinlikle bir ev deneyi değildir. İçerdiği ölümcül kimyasallar, patlama riski ve zehirli gaz çıkışı, onu sadece gerekli tüm güvenlik önlemlerinin alındığı, tam donanımlı laboratuvarlarda, eğitimli profesyonellerin yapabileceği bir işlem haline getirir.

Bilimsel merakınızı ve öğrenme hevesinizi, sentezleme gibi tehlikeli yollar yerine, bu muhteşem malzemenin özelliklerini ve uygulamalarını güvenli ve erişilebilir kaynaklarla keşfetmeye yönlendirin. Unutmayın, bilimde en önemli kural güvenliktir.

Grafen Hakkında Doğru Bilinen 5 Yanlış

2004’teki keşfinden bu yana grafen, “mucize malzeme,” “geleceğin yapı taşı” ve “her şeyi değiştirecek teknoloji” gibi manşetlerle anıldı. Çelikten 200 kat güçlü, bakırdan daha iletken ve neredeyse tamamen şeffaf olması, bu heyecanı anlaşılır kılıyor. Ancak bu büyük beklentiler, zamanla grafen hakkında doğru bilinen pek çok yanlışın yayılmasına neden oldu.

Bugün, bu efsaneleri ve gerçekleri birbirinden ayırarak, grafenin ne olduğu ve ne olmadığı konusunda net bir tablo çizeceğiz.

Yanlış #1: “Grafen, tek ve standart bir malzemedir.”

İnsanlar Neden Böyle Düşünüyor? Medyada “grafen” kelimesi genellikle tek bir sihirli malzemeyi ifade etmek için kullanılır. Bu da insanların tüm grafenlerin aynı özelliklere sahip olduğunu varsaymasına neden olur.

Gerçek: “Grafen” aslında tek bir malzemeden ziyade, farklı özelliklere sahip bir malzeme ailesinin genel adıdır. En temel türleri şunlardır:

Tek Katmanlı Grafen (SLG): Saf ve kusursuz, tek atom kalınlığındaki ideal formdur. En yüksek iletkenlik ve şeffaflık gibi rekor kıran özellikleri sergiler. Üretimi en zor ve pahalı olan türdür.
Çok Katmanlı Grafen (MLG): Birkaç ila onlarca grafen katmanından oluşur. Mekanik olarak daha sağlamdır ancak şeffaflığı ve iletkenliği SLG’ye göre daha düşüktür. Kompozitler gibi endüstriyel uygulamalarda daha yaygındır.
Grafen Oksit (GO): Elektriksel olarak bir yalıtkandır. Yüzeyindeki oksijen grupları sayesinde suda kolayca dağılabilir, bu da onu su arıtma membranları ve biyomedikal uygulamalar için ideal kılar.
İndirgenmiş Grafen Oksit (rGO): Grafen Oksit’in işlenmesiyle elde edilen bir yarı iletkendir. Saf grafen kadar olmasa da iyi bir iletkenliğe sahiptir ve sensörler gibi maliyet-etkin uygulamalarda kullanılır.

Dolayısıyla, bir ürünün “grafen içerdiğini” duymak, hangi tür grafenin, ne kalitede ve ne miktarda kullanıldığını bilmeden pek bir anlam ifade etmez.

Yanlış #2: “Grafen, çok yakında silikonun yerini tamamen alacak.”

İnsanlar Neden Böyle Düşünüyor? Grafenin silikondan kat kat daha hızlı elektron hareketliliğine sahip olması, onun doğal olarak bir sonraki çip malzemesi olacağı beklentisini yarattı.

Gerçek: Grafenin silikonun yerini alması, özellikle dijital elektronikte, birkaç temel nedenden dolayı yakın gelecekte pek olası değildir.

Bant Aralığı (Band Gap) Sorunu: Silikon bir yarı iletkendir, yani elektriksel olarak “açık” ve “kapalı” durumlar arasında geçiş yapabilir. Bu, dijital mantığın temeli olan 1’leri ve 0’ları oluşturur. Saf grafenin ise doğal bir bant aralığı yoktur; her zaman iletkendir. Bu, ondan yapılan bir transistörün kolayca “kapatılamayacağı” anlamına gelir.
Endüstriyel Altyapı: Silikon endüstrisi, 50 yılı aşkın süredir trilyonlarca dolarlık yatırımla mükemmelleştirilmiş devasa bir üretim altyapısına sahiptir. Grafenin bu ekosistemle rekabet etmesi imkansıza yakındır.

En olası senaryo, grafenin silikonu tamamen değiştirmesi değil, onu tamamlamasıdır. Örneğin, çiplerin içindeki bağlantı yolları (interconnects) veya yüksek frekanslı iletişim bileşenleri gibi silikonun zayıf olduğu alanlarda grafen kullanılabilir.

Yanlış #3: “Grafen, karbondan yapıldığı için üretimi ucuz ve kolaydır.”

İnsanlar Neden Böyle Düşünüyor? Grafitin (kurşun kalem ucu) bol ve ucuz bir karbon formu olması, ondan elde edilen grafenin de ucuz olması gerektiği algısını yaratır.

Gerçek: Hammaddenin ucuz olması, son ürünün de ucuz olacağı anlamına gelmez. Üretim sürecinde büyük bir kalite-maliyet dengesizliği vardır:

Yüksek Kaliteli Grafen: Elektronik gibi uygulamalar için gereken büyük alanlı, kusursuz ve tek katmanlı grafeni üretmek (örneğin CVD yöntemiyle) son derece karmaşık, enerji yoğun ve pahalı bir süreçtir.
Düşük Kaliteli Grafen: Kompozitler veya kaplamalar için kullanılan grafen pullarını (MLG) tonlarca üretmek çok daha ucuzdur. Ancak bu form, yüksek teknoloji elektroniği için uygun değildir.

Kısacası, “ucuz grafen” genellikle düşük kalitelidir, “yüksek kaliteli grafen” ise (şimdilik) kesinlikle ucuz değildir.

Yanlış #4: “Bütün grafen türleri süper iletkendir.”

İnsanlar Neden Böyle Düşünüyor? Grafenle ilgili en çok vurgulanan özelliklerden biri olağanüstü elektriksel iletkenliğidir.

Gerçek: Bu, ilk yanılgıyla yakından ilişkilidir. Malzemenin iletkenliği tamamen kimyasal yapısına bağlıdır:

Grafen (SLG): Mükemmel bir iletken (teknik olarak yarı-metal).
Grafen Oksit (GO): Bir yalıtkan.
İndirgenmiş Grafen Oksit (rGO): Bir yarı iletken.

Oksidasyon süreci, grafenin iletken “sp²” karbon bağlarını bozar ve yalıtkan “sp³” bağları oluşturur. Bu yüzden GO elektriği iletmez. Bu özellikler birer hata değil, aksine farklı uygulamalar için birer avantajdır. Örneğin, GO’nun yalıtkan olması ve yüzey kimyası, onu biyosensörler ve ilaç taşıma için mükemmel kılar.

Yanlış #5: “Grafen madem bu kadar harika, neden hala her üründe yok?”

İnsanlar Neden Böyle Düşünüyor? 2010’daki Nobel Ödülü’nden bu yana geçen zamanda, insanlar bu mucize malzemenin hayatlarını çoktan değiştirmiş olmasını bekliyor.

Gerçek: Malzeme biliminde, bir keşfin laboratuvardan çıkıp ticari bir ürüne dönüşmesi genellikle on yıllar sürer. Bu sürece “ölüm vadisi” de denir. Grafen için bu süreç hala devam ediyor ve bunun birkaç nedeni var:

Ölçeklenebilir Üretim: Yüksek kaliteli grafeni endüstriyel ölçekte, tutarlı bir standartta ve makul bir maliyetle üretme zorlukları devam etmektedir.
Entegrasyon: Yeni bir malzemeyi mevcut üretim hatlarına ve ürün tasarımlarına entegre etmek karmaşık ve maliyetli bir mühendislik sorunudur.
Standartlaştırma: Henüz endüstri genelinde kabul görmüş kalite standartları ve test protokolleri tam olarak oturmamıştır.

Silikonun bile olgunlaşması ve bugünkü hakimiyetine ulaşması on yıllar aldı. Grafen hala bu yolculuğun başlarında, ancak her geçen gün ticari ürünlerde (spor ekipmanları, termal filmler, kompozitler vb.) daha fazla yer buluyor.

Sonuç

Grafen, şüphesiz ki devrim niteliğinde bir malzemedir, ancak sihirli bir değnek değildir. Onun gerçek potansiyelini anlamak, abartılı beklentilerden sıyrılıp bilimsel gerçeklere odaklanmayı gerektirir. Grafen, her soruna tek bir cevap sunan bir malzeme değil, farklı türleri ve özellikleriyle sayısız teknolojiye kapı aralayan çok yönlü bir platformdur.

Grafenin Termal Yönetimdeki Rolü: Elektronik Cihazları Nasıl Soğutur?

Akıllı telefonunuzun bir oyun oynarken alev gibi ısınması, dizüstü bilgisayarınızın fanının zorlu bir işlem sırasında son sürat çalışması… Bu sahneler hepimize tanıdık geliyor. Modern elektronik cihazlar her geçen gün daha küçük, daha güçlü ve daha hızlı hale gelirken, bu performans artışının karanlık bir yüzü var: aşırı ısı üretimi. Isı, modern elektroniğin gizli düşmanıdır; performansı düşürür, bileşenlerin ömrünü kısaltır ve hatta kalıcı hasara yol açabilir.

Geleneksel soğutma çözümleri (bakır ve alüminyum soğutucular, termal macunlar) artık bu ısı yüküyle başa çıkmakta zorlanıyor. İşte bu kritik noktada, malzeme biliminin süper yıldızı grafen, rekor kıran termal iletkenliğiyle elektronik cihazları aşırı ısınmaktan kurtaracak bir kahraman olarak sahneye çıkıyor.

Isı: Modern Elektroniğin Performans Katili

Bir işlemci (CPU) veya grafik kartı (GPU) çalıştığında, milyarlarca transistör saniyede trilyonlarca kez açılıp kapanır. Bu yoğun aktivite, küçük bir alanda devasa bir ısı enerjisi ortaya çıkarır. Bu “sıcak noktalar” (hotspots) verimli bir şekilde yönetilmezse:

Performans Düşer (Throttling): Cihaz, kendini korumak için işlemci hızını kasıtlı olarak yavaşlatır.
Bileşen Ömrü Kısalır: Yüksek sıcaklık, yarı iletkenlerin ve diğer bileşenlerin zamanla bozulmasına neden olur.
Enerji Verimliliği Azalır: Isı, boşa harcanan enerjidir.
Kalıcı Hasar Oluşur: Aşırı durumlarda, lehim bağlantıları eriyebilir veya bileşenler yanabilir.

Grafenin Isı İletimindeki Süper Gücü: Neden Bu Kadar Etkili?

Grafenin termal yönetimde neden bu kadar devrimci olduğunu anlamak için atomik yapısına bakmalıyız. Katı malzemelerde ısı, “phonon” adı verilen atomik örgü titreşimleriyle yayılır.

Grafenin kusursuz, tek atom kalınlığındaki bal peteği yapısı, son derece güçlü sp² karbon bağlarından oluşur. Bu yapı, phonon’ların yani ısı enerjisinin, çok az bir engelle veya “saçılma” ile karşılaşarak uzun mesafeler kat etmesine olanak tanır. Bunu, pürüzsüz ve çok şeritli bir “ısı otoyolu” gibi düşünebilirsiniz.

Karşılaştırma yapmak gerekirse, grafenin oda sıcaklığındaki düzlem içi termal iletkenliği, en iyi iletkenlerden biri olan bakırdan 10 kat, hatta elmastan bile daha yüksektir. Bu, grafenin ısıyı bir noktadan alıp inanılmaz bir hızla geniş bir alana yaymasını sağlar.

Pratik Uygulamalar: Grafen Elektroniği Nasıl Soğutur?

Grafenin bu süper gücü, onu çeşitli termal yönetim uygulamaları için ideal kılar:

1. Isı Yayıcılar (Heat Spreaders)

Bu, grafenin en umut verici uygulamalarından biridir. İnce bir grafen filmi, doğrudan bir işlemci gibi ısı üreten bir bileşenin üzerine yerleştirilir.

Nasıl Çalışır: Grafen, işlemcinin üzerindeki minik “sıcak noktada” yoğunlaşan ısıyı anında alır ve filmin tüm yüzeyine hızla yayar. Böylece, ısı artık tek bir noktada yoğunlaşmak yerine çok daha geniş bir alana dağılmış olur. Bu yayılmış ısı, daha sonra geleneksel bir alüminyum veya bakır ısı emici tarafından çok daha verimli bir şekilde uzaklaştırılabilir.

2. Gelişmiş Termal Arayüz Malzemeleri (TIMs – Advanced Thermal Interface Materials)

İşlemci ile soğutucu bloğu arasına sürülen termal macunlar, mikroskobik hava boşluklarını doldurarak ısı transferini iyileştirmeyi amaçlar. Geleneksel macunların iletkenliği sınırlıdır.

Nasıl Çalışır: Grafen pulları, silikon veya polimer bazlı bir macuna eklenir. Grafenin üstün termal iletkenliği sayesinde, bu yeni nesil TIM’ler, işlemci ve soğutucu arasında çok daha verimli bir “ısı köprüsü” oluşturur ve ısı transferini önemli ölçüde artırır.

3. Grafen Takviyeli Isı Emiciler (Graphene-Reinforced Heat Sinks)

Geleneksel metal soğutucuların verimliliğini artırmak için de grafen kullanılabilir.

Nasıl Çalışır: Bakır veya alüminyum soğutucu kanatçıklarının yüzeyi grafen ile kaplanabilir. Bu kaplama, ısıyı yayan yüzey alanını artırır ve ısıyı ortama daha verimli bir şekilde radyasyon yoluyla dağıtmasına yardımcı olur. Ayrıca, grafen-metal kompozit malzemeler üzerine de araştırmalar devam etmektedir.

Zorluklar ve Gelecek Vizyonu

Grafenin termal yönetimdeki potansiyeli muazzam olsa da, yaygınlaşmasının önünde bazı engeller bulunmaktadır:

Yön Bağımlılığı (Anisotropy): Grafenin rekor kıran termal iletkenliği, tabakanın düzlemi boyunca (in-plane) geçerlidir. Katmanlar arasındaki (through-plane) ısı iletimi ise çok daha düşüktür. Bu, ısıyı dikey olarak uzaklaştırması gereken uygulamalar için bir zorluk teşkil eder. (Bu sorunu çözmek için dikey olarak hizalanmış grafen yapıları üzerinde çalışılmaktadır.)
Kalite ve Maliyet: Yüksek kaliteli, büyük alanlı grafen filmlerin üretimi hala pahalıdır. Maliyetin düşmesi, yaygın tüketici elektroniğinde benimsenmesi için kritik öneme sahiptir.
Entegrasyon: Bu yeni malzemelerin mevcut elektronik üretim süreçlerine sorunsuz bir şekilde entegre edilmesi gerekmektedir.

Sonuç

Isı, daha hızlı ve daha küçük elektronik cihazların önündeki en büyük fiziksel engeldir. Grafen, olağanüstü termal iletkenliği ile bu engeli aşmak için bugüne kadarki en umut verici çözümü sunmaktadır. Isı yayıcı filmler ve gelişmiş termal arayüz malzemeleri gibi uygulamalarla grafen, yakın gelecekte akıllı telefonlardan veri merkezlerine kadar her alanda cihazlarımızın daha serin, daha verimli ve daha uzun ömürlü olmasını sağlayacaktır. Elektronik dünyası ısındıkça, grafen onu soğutmak için hazır bekliyor.

Grafen Mürekkepleri: Baskılı Elektroniğin Yeni Çağı

Elektronik devreleri, bir belgeyi yazdırır gibi kağıt, plastik ve hatta kumaş üzerine basabildiğinizi hayal edin. “Baskılı elektronik” olarak bilinen bu devrimci alan, elektroniği sert ve hantal kutulardan çıkarıp esnek, hafif ve her yüzeye entegre edilebilir hale getirmeyi vaat ediyor. Bu devrimin merkezinde ise geleneksel malzemelerin sınırlarını aşan yeni nesil bir malzeme yatıyor: Grafen Mürekkebi.

Geleneksel olarak iletken mürekkeplerde kullanılan gümüşün yüksek maliyeti ve bakırın kolayca oksitlenmesi gibi sorunlar, baskılı elektroniğin yaygınlaşmasının önündeki en büyük engellerdi. Grafen mürekkepleri, bu engelleri aşarak daha ucuz, daha dayanıklı ve daha esnek elektroniklerin kapısını aralıyor.

Grafen Mürekkebi Nedir ve Nasıl Çalışır?

Grafen mürekkebi, temel olarak grafen veya grafen türevi (genellikle indirgenmiş grafen oksit) nanoparçacıklarının, bir çözücü ve çeşitli bağlayıcılar içinde stabil bir şekilde dağıtılmasıyla oluşturulan bir sıvıdır. Bu özel formülasyon, mürekkebin standart baskı teknikleriyle kullanılabilmesini sağlar.

Çalışma Prensibi basittir:

Baskı: Grafen mürekkebi, inkjet (mürekkep püskürtmeli), serigrafi (ekran baskı) veya fleksografi gibi endüstriyel baskı yöntemleri kullanılarak istenen yüzeye (kağıt, PET film, kumaş vb.) bir devre deseni olarak basılır.
Kürleme (Curing): Baskıdan sonra, mürekkep içindeki çözücü buharlaştırılır. Bu işlem genellikle hafif bir ısıtma veya ışıkla (fotonik kürleme) yapılır.
Ağ Oluşturma: Çözücü buharlaştığında, geride kalan grafen pulları birbirine temas ederek kesintisiz ve elektriksel olarak iletken bir ağ oluşturur. Sonuç, basıldığı yüzey kadar esnek ve dayanıklı bir elektronik devredir.

Geleneksel İletken Mürekkeplere Karşı Grafenin Avantajları

Grafen mürekkepleri, gümüş ve bakır bazlı mürekkeplere göre birçok ezber bozan avantaj sunar:

Maliyet Etkinliği: Grafenin hammaddesi olan karbon, gümüş gibi değerli metallere kıyasla yerkabuğunda çok daha bol ve ucuzdur. Bu, özellikle tek kullanımlık veya geniş alanlı uygulamalar için maliyeti önemli ölçüde düşürür.
Üstün Esneklik ve Dayanıklılık: Grafen, doğası gereği son derece esnek ve mekanik olarak güçlüdür. Grafen mürekkebiyle basılan devreler, binlerce kez bükülüp katlansa bile iletkenliğini kaybetmez. Bu, giyilebilir teknoloji ve esnek cihazlar için hayati bir özelliktir.
Kimyasal Kararlılık: Bakırın aksine, grafen havada oksitlenmez veya korozyona uğramaz. Bu, basılı devrelerin çok daha uzun ömürlü ve güvenilir olmasını sağlar.
Hafiflik: Atomik inceliği sayesinde grafen, son derece hafiftir. Bu, özellikle ağırlığın kritik olduğu havacılık veya giyilebilir uygulamalar için bir avantajdır.
Sürdürülebilirlik: Karbon bazlı ve toksik olmayan bir malzeme olması, grafeni çevre dostu bir seçenek haline getirir.

Baskılı Elektroniğin Geleceği: Uygulama Alanları

Grafen mürekkeplerinin potansiyeli, sayısız endüstride yenilikçi ürünlerin ortaya çıkmasını sağlamaktadır:

Akıllı Ambalaj ve Lojistik: Ürün paketlerine basılmış düşük maliyetli RFID veya NFC antenleri, tedarik zinciri boyunca envanter takibini otomatikleştirebilir. Ayrıca, gıdaların tazeliğini gösteren sensörler de ambalajlara entegre edilebilir.
Giyilebilir Teknolojiler ve E-Tekstiller: Doğrudan tişörtünüze veya spor kıyafetlerinize basılmış sensörler, kalp atış hızınızı, solunumunuzu veya kas aktivitenizi izleyebilir.
Nesnelerin İnterneti (IoT) Sensörleri: Binalara, köprülere veya tarım arazilerine yerleştirilmiş binlerce ucuz ve tek kullanımlık grafen sensör, yapısal bütünlüğü, nemi veya çevresel koşulları izleyebilir.
Esnek Ekranlar ve Aydınlatma: OLED ekranlar ve esnek aydınlatma panelleri için şeffaf ve iletken elektrotların basılmasında kullanılabilir.
Biyomedikal Sensörler: Kan şekeri veya diğer biyobelirteçleri ölçen düşük maliyetli, tek kullanımlık teşhis test şeritleri üretilebilir.

Zorluklar ve İnovasyon Alanları

Grafen mürekkepleri devrim niteliğinde olsa da, yaygınlaşmasının önünde hala bazı teknik zorluklar bulunmaktadır:

Formülasyon Stabilitesi: Grafen pullarının mürekkep içinde topaklanmasını (agglomerasyon) önlemek ve uzun raf ömrü sağlamak, formülasyonun en kritik adımıdır.
İletkenlik Optimizasyonu: Mürekkep içindeki bağlayıcılar iletkenliği düşürebilir. Maksimum iletkenliği minimum kürleme süresiyle elde etmek için sürekli Ar-Ge çalışmaları yapılmaktadır.
Ölçeklenebilir Üretim: Laboratuvar ölçeğindeki başarıyı, endüstriyel ölçekte tutarlı kalitede ve tonlarca mürekkep üretimine taşımak gerekmektedir.

Sonuç

Grafen mürekkepleri, baskılı elektroniği bir sonraki seviyeye taşıma potansiyeline sahip, oyunun kurallarını değiştiren bir teknolojidir. Geleneksel iletken mürekkeplerin maliyet, dayanıklılık ve esneklik sorunlarına zarif bir çözüm sunarak, elektroniğin her yere, her yüzeye entegre edildiği bir geleceğin kapılarını aralamaktadır. Formülasyon ve üretim süreçlerindeki zorluklar aşıldıkça, etrafımızdaki dünyanın daha akıllı, daha bağlantılı ve daha esnek hale geldiğini göreceğiz. Gelecek, kelimenin tam anlamıyla, grafen ile yazdırılıyor.

Tek Katmanlı ve Çok Katmanlı Grafen Arasındaki Performans Farkları

Grafen denildiğinde, genellikle akla ilk gelen, bal peteği örgüsündeki tek atom kalınlığında, kusursuz bir karbon tabakasıdır. Bu idealize edilmiş yapı Tek Katmanlı Grafen (Single-Layer Graphene – SLG) olarak bilinir ve malzemenin en olağanüstü özelliklerini sergilediği formdur. Ancak pratikte ve ticari uygulamalarda, grafen genellikle birden fazla katmandan oluşur. Peki, katman sayısı arttıkça ne değişir?

Çok Katmanlı Grafen (Multi-Layer Graphene – MLG), birkaç ila onlarca grafen tabakasının üst üste istiflenmesiyle oluşur ve özellikleri tek katmanlı formundan önemli ölçüde farklılaşır. Bu yazıda, bu iki grafen türü arasındaki temel performans farklarını inceleyecek ve hangi uygulamanın hangi malzemeyi gerektirdiğini aydınlatacağız.

Katman Sayısı Neleri Değiştirir? Performans Karşılaştırması

Grafenin performansını değerlendirirken birkaç kritik metrik öne çıkar. Katman sayısı bu metriklerin her birini farklı şekilde etkiler.

1. Elektriksel İletkenlik

Tek Katmanlı Grafen (SLG): Teorik olarak en yüksek elektron hareketliliğine ve en iyi elektriksel iletkenliğe sahiptir. Elektronlar, iki boyutlu bir düzlemde neredeyse hiç engelle karşılaşmadan serbestçe hareket edebilir. Bu durum, onu ultra hızlı transistörler gibi yüksek performanslı elektronikler için ideal kılar.
Çok Katmanlı Grafen (MLG): Hala son derece iyi bir iletkendir, ancak performansı SLG’nin gerisindedir. Katmanlar arasındaki zayıf Van der Waals etkileşimleri, elektronların katmanlar arasında sıçramasına neden olabilir ve bu da genel iletkenliği bir miktar düşürür. Katman sayısı arttıkça, malzeme giderek daha çok ince bir grafit tabakası gibi davranmaya başlar.

Sonuç: En üst düzey elektriksel performans için SLG rakipsizdir. Ancak çoğu iletkenlik gerektiren (örneğin, iletken mürekkepler) uygulamalar için MLG’nin performansı fazlasıyla yeterlidir ve daha uygun maliyetlidir.

2. Optik Şeffaflık

Tek Katmanlı Grafen (SLG): Neredeyse tamamen şeffaftır ve görünür ışığın sadece %2.3’ünü emer. Bu özellik, onu şeffaf dokunmatik ekranlar, esnek ekranlar ve şeffaf elektrotlar için mükemmel bir aday yapar.
Çok Katmanlı Grafen (MLG): Şeffaflık, katman sayısı ile ters orantılıdır. Her ek katman, ışığın yaklaşık %2.3’ünü daha emer. Örneğin, 10 katmanlı bir grafen filmi, ışığın %23’ünü emerek belirgin şekilde daha opak hale gelir.

Sonuç: Şeffaflığın kritik olduğu optoelektronik uygulamalarda SLG zorunludur.

3. Mekanik Mukavemet

Tek Katmanlı Grafen (SLG): Bilinen en güçlü malzemedir ve inanılmaz bir güç-ağırlık oranına sahiptir. Tek bir atomik katmanın bu kadar güçlü olması onu devrimci kılar. Ancak, tek bir katman aynı zamanda son derece hassas ve handle edilmesi zordur.
Çok Katmanlı Grafen (MLG): Tek bir MLG pulu veya filmi, SLG’ye göre toplamda daha sağlam ve dayanıklıdır. Katmanların eklenmesi, malzemenin bükülme ve yırtılma direncini artırır. Ancak, güç-ağırlık oranı SLG’ye göre daha düşüktür.

Sonuç: En yüksek teorik mukavemet ve en iyi güç-ağırlık oranı için SLG, pratik kullanımda daha fazla sağlamlık ve dayanıklılık için MLG tercih edilir. Kompozit malzemeleri güçlendirmede genellikle MLG kullanılır.

4. Spesifik Yüzey Alanı

Tek Katmanlı Grafen (SLG): Teorik olarak mümkün olan en yüksek spesifik yüzey alanına sahiptir (yaklaşık 2630 m²/g). Çünkü tabakanın her iki yüzeyi de tamamen erişilebilirdir.
Çok Katmanlı Grafen (MLG): Spesifik yüzey alanı, katman sayısı arttıkça dramatik bir şekilde düşer. Çünkü iç katmanlar erişilebilir değildir. Sadece en dıştaki iki katmanın yüzeyi kullanılabilir.

Sonuç: Yüksek yüzey alanının kritik olduğu uygulamalarda (örneğin, süperkapasitörler, batarya elektrotları, katalizörler, su arıtımında adsorpsiyon) SLG veya Az Katmanlı Grafen (FLG) çok daha üstündür.

5. Üretim Kolaylığı ve Maliyet

Tek Katmanlı Grafen (SLG): Yüksek kalitede ve büyük alanlı SLG üretimi (genellikle Kimyasal Buhar Biriktirme – CVD yöntemi ile) son derece karmaşık, yavaş ve pahalıdır.
Çok Katmanlı Grafen (MLG): Genellikle grafitin sıvı fazlı eksfoliasyonu gibi yöntemlerle daha kolay, daha hızlı ve çok daha ucuza üretilebilir. Bu yöntemler, tonlarca MLG tozu veya dispersiyonu üretmek için ölçeklendirilebilir.

Sonuç: Maliyet ve üretim ölçeği açısından MLG, SLG’ye karşı ezici bir üstünlüğe sahiptir.

Hangi Uygulama İçin Hangisi?

Bu performans farkları, doğru uygulama için doğru grafen türünü seçmenin ne kadar önemli olduğunu gösterir:

Özellik Gereksinimi	Tercih Edilen Grafen Türü	Örnek Uygulamalar
Maksimum İletkenlik	Tek Katmanlı Grafen (SLG)	Yüksek hızlı transistörler, yeni nesil işlemciler
Yüksek Şeffaflık	Tek Katmanlı Grafen (SLG)	Esnek ve şeffaf dokunmatik ekranlar, optoelektronik
Maksimum Yüzey Alanı	Tek Katmanlı Grafen (SLG)	Süperkapasitörler, yüksek kapasiteli bataryalar, sensörler
Yüksek Mukavemet ve Düşük Maliyet	Çok Katmanlı Grafen (MLG)	Polimer ve beton kompozitlerin güçlendirilmesi
İletkenlik ve Düşük Maliyet	Çok Katmanlı Grafen (MLG)	İletken mürekkepler, antistatik kaplamalar, batarya anotları
Termal Yönetim ve Düşük Maliyet	Çok Katmanlı Grafen (MLG)	Isı dağıtıcı filmler, termal macunlar

E-Tablolar’a aktar

Sonuç

“En iyi” grafen diye bir şey yoktur; sadece “belirli bir iş için en uygun” grafen vardır. Tek Katmanlı Grafen, malzemenin teorik potansiyelinin zirvesini temsil eder ve en uç teknolojik uygulamalar için vazgeçilmezdir. Ancak, yüksek maliyeti ve üretim zorlukları onu niş bir alanda tutar.

Çok Katmanlı Grafen ise, geleneksel malzemelere göre hala devrim niteliğinde iyileştirmeler sunarken, çok daha pratik, ölçeklenebilir ve uygun maliyetlidir. Bu nedenle, grafenin bugün ticari olarak en yaygın kullanıldığı formdur ve kompozitlerden enerji depolamaya kadar birçok endüstriyel uygulamada etkisini göstermektedir. Gelecekte, başarının anahtarı, uygulamanın gerektirdiği performansı en uygun maliyetle sunan doğru katman sayısını seçmek olacaktır.

Grafenin Biyomedikal Uygulamaları: İlaç Taşımadan Doku Mühendisliğine

Tıp ve biyoteknoloji alanları, insan sağlığını iyileştirmek için sürekli olarak yenilikçi çözümler arar. Son yıllarda nanomalzemeler, bu arayışta başrol oynamaya başlamıştır. Bu nanomalzemeler arasında, tek atom kalınlığındaki karbon mucizesi grafen ve türevleri (özellikle grafen oksit ve indirgenmiş grafen oksit), eşsiz fiziksel, kimyasal ve biyolojik özellikleriyle biyomedikal alanda devrim yaratma potansiyeli taşımaktadır.

Geleceğin tıbbında, grafenin ilaçları doğru hedefe taşımasından, hasarlı dokuların onarımına yardımcı olmasına, hatta hastalıkların erken teşhisine kadar geniş bir yelpazede nasıl rol oynayabileceğini keşfedeceğiz.

Neden Grafen Biyomedikal Uygulamalar İçin Bu Kadar Özel?

Grafenin biyomedikal alanda bu kadar ilgi görmesinin arkasında yatan temel özellikler şunlardır:

Yüksek Yüzey Alanı: Büyük yüzey alanı, ilaç moleküllerini, proteinleri veya DNA’yı yüksek kapasitede taşıma yeteneği sağlar.
Biyouyumluluk: Yüzeyi uygun şekilde modifiye edildiğinde, vücut dokuları ve hücreleriyle uyumlu olabilir, toksisiteyi minimize eder.
Ayarlanabilir Kimyasal Yapı: Grafen, yüzeyine çeşitli biyolojik moleküllerin veya ilaçların bağlanması için kolayca kimyasal olarak modifiye edilebilir. Bu sayede spesifik hücrelere veya dokulara hedeflenebilir.
Eşsiz Elektriksel ve Optik Özellikler: Sensörler ve görüntüleme uygulamaları için kritik öneme sahiptir.
Mekanik Dayanıklılık ve Esneklik: Doku iskeleleri ve implante edilebilir cihazlar için idealdir.
Antibakteriyel Özellikler: Bazı grafen türevleri, bakteri büyümesini engelleyebilir.

Grafenin Biyomedikal Alanlardaki Uygulamaları

Grafenin potansiyeli, tıp alanında birçok farklı uygulamayı kapsamaktadır:

1. Hedefli İlaç Taşıma Sistemleri (Drug Delivery)

Geleneksel ilaçlar genellikle tüm vücuda yayılır ve bu da yan etkilere yol açabilir. Grafen bazlı taşıyıcılar, ilaçları doğrudan hastalıklı hücrelere veya dokulara ulaştırarak bu sorunu çözebilir.

Nasıl Çalışır: Grafen veya grafen oksit (GO) nanoparçacıkları, geniş yüzey alanları sayesinde kemoterapi ilaçlarını, gen terapisi ajanlarını veya antikorları yükleyebilir. Bu taşıyıcılar, yüzeylerine bağlanan “hedefleyici moleküller” (örneğin, belirli kanser hücrelerini tanıyan antikorlar) sayesinde yalnızca istenen hücrelere bağlanır ve ilacı orada serbest bırakır.
Avantajları: İlacın etkinliğini artırırken, sağlıklı dokulara verilen zararı ve yan etkileri önemli ölçüde azaltır. Özellikle kanser tedavisinde büyük umut vadeder.

2. Biyosensörler ve Teşhis Araçları

Grafenin üstün elektriksel iletkenliği ve yüksek yüzey alanı, onu ultra hassas biyosensörler için ideal bir malzeme haline getirir.

Nasıl Çalışır: Grafen tabanlı sensörler, çok düşük konsantrasyonlardaki biyobelirteçleri (örneğin, tümör belirteçleri, virüsler, bakteriler, glikoz) algılayabilir. Bir biyobelirteç grafen yüzeyine bağlandığında, grafenin elektriksel iletkenliğinde küçük bir değişikliğe neden olur ve bu değişiklik algılanarak bir sinyale dönüştürülür.
Avantajları: Hastalıkların erken teşhisini, kronik hastalıkların sürekli izlenmesini (diyabet gibi) ve kişiye özel tıbbı mümkün kılar.

3. Doku Mühendisliği ve Rejeneratif Tıp

Hasarlı dokuların veya organların onarılması veya değiştirilmesi, tıp biliminin en büyük hedeflerinden biridir. Grafen, bu alanda “iskele” malzemesi olarak potansiyel sunar.

Nasıl Çalışır: Grafen bazlı materyaller, hücrelerin büyümesi, çoğalması ve farklılaşması için destekleyici bir yapı (iskele) görevi görebilir. Özellikle grafenin elektriksel iletkenliği, nöronların veya kalp kası hücrelerinin büyümesini ve sinyal iletimini destekleyebilir. Kemik, kıkırdak, sinir ve kas dokularının rejenerasyonunda araştırmalar yürütülmektedir.
Avantajları: Vücudun kendi kendini iyileştirme süreçlerini destekleyerek daha iyi iyileşme sonuçları elde edilmesini sağlar.

4. Antibakteriyel ve Antiviral Uygulamalar

Bazı grafen türevleri, mikroorganizmalar üzerinde fiziksel ve kimyasal etkilerle antibakteriyel özellikler gösterir.

Nasıl Çalışır: Grafen nanoparçacıklarının keskin kenarları, bakteri hücre zarlarını fiziksel olarak yırtabilir. Ayrıca, grafenin oksidatif stresi artırma yeteneği de bakterileri öldürebilir.
Avantajları: Enfeksiyonları önlemek için tıbbi cihaz kaplamalarında, yara sargılarında ve implantlarda kullanılabilir.

5. Biyo-Görüntüleme

Grafen, floresan özelliği ve yüksek yüzey alanı nedeniyle biyolojik örneklerin görüntülenmesinde potansiyel sunar.

Nasıl Çalışır: Grafen kuantum noktaları (GQD’ler) gibi grafen türevleri, floresan boyalar gibi davranarak hücrelerin veya dokuların daha net görüntülenmesini sağlayabilir.

Zorluklar ve Gelecek Beklentileri

Grafenin biyomedikal alandaki potansiyeli çok büyük olsa da, klinik uygulamaya geçmeden önce aşılması gereken önemli engeller bulunmaktadır:

Biyotoksisite ve Biyouyumluluk: Grafen ve türevlerinin uzun vadeli toksisitesi ve vücutta nasıl metabolize edildiği tam olarak anlaşılmalıdır. Dozaj, boyut, şekil ve yüzey modifikasyonu, toksisiteyi büyük ölçüde etkiler.
Kalite Kontrolü ve Üretim: Biyomedikal uygulamalar için yüksek saflıkta, tutarlı kalitede ve biyomedikal düzeyde grafen üretimi gereklidir.
Regülatif Onaylar: Yeni biyomedikal malzemelerin ve cihazların sıkı klinik testlerden geçmesi ve regülatör kurumlar (FDA gibi) tarafından onaylanması uzun ve maliyetli bir süreçtir.
Maliyet: Mevcut grafen üretimi hala pahalıdır, bu da ürünlerin erişilebilirliğini etkileyebilir.

Sonuç

Grafen ve türevleri, biyomedikal alanda heyecan verici ve dönüştürücü bir geleceğin habercisidir. İlaçların hedeflenmiş taşınmasından hastalıkların erken teşhisine, hasarlı dokuların onarımından enfeksiyonların önlenmesine kadar geniş bir yelpazede insan sağlığını iyileştirme potansiyeline sahiptir. Biyotoksisite, ölçeklenebilirlik ve regülatör onayları gibi zorluklar devam etse de, dünya çapındaki araştırmalar bu engelleri aşmak için yoğun bir şekilde devam etmektedir. Grafen, şüphesiz ki, kişiye özel, daha etkili ve daha güvenli tıbbın temel taşlarından biri olmaya adaydır.

Grafen ve Grafen Oksit Arasındaki İletkenlik Farkları

Grafen ve Grafen Oksit (GO), malzeme bilimi dünyasında sıkça birlikte anılan iki isim. Her ikisi de grafitten türetilir ve tek atom kalınlığında tabakalardan oluşur. Ancak bu benzerlikler, en temel özelliklerinden birine gelindiğinde keskin bir şekilde ayrılır: elektriksel iletkenlik. Saf grafen, bilinen en iyi iletkenlerden biriyken, grafen oksit neredeyse tamamen bir yalıtkandır.

Peki, yapıya eklenen birkaç oksijen atomu, bir malzemeyi nasıl bir süper iletkenden bir yalıtkana dönüştürebilir? Bu sorunun cevabı, malzemelerin atomik yapısında ve karbon atomlarının kurduğu bağlarda gizlidir.

Grafen: Mükemmel Bir İletkenin Anatomisi

Grafenin olağanüstü iletkenliğini anlamak için karbon atomlarının dizilimine bakmamız gerekir.

Anahtar Kavram: sp² Hibritleşmesi ve Pi (π) Bağı Ağı

Saf grafende, her karbon atomu komşu üç karbon atomuna güçlü kovalent bağlarla bağlanır. Bu yapıya sp² hibritleşmesi denir. Bu düzenleme, bal peteği şeklinde, düzlemsel ve kararlı bir yapı oluşturur.

Her karbon atomunun dış yörüngesinde dört elektron bulunur. Üç tanesi bu sp² bağlarını oluşturmak için kullanılır. Peki, dördüncü elektron ne olur? İşte sihir burada başlar. Bu dördüncü elektron, atom düzleminin üstünde ve altında serbestçe hareket edebilen bir pi (π) bağı oluşturur.

Tüm karbon atomlarından gelen bu serbest pi elektronları birleşerek, grafen tabakasının tamamını kaplayan, kesintisiz ve hareketli bir “elektron denizi” veya “elektron otoyolu” oluşturur. Elektrik voltajı uygulandığında, bu elektronlar bu otoyolda neredeyse hiç dirençle karşılaşmadan, inanılmaz bir hızla akabilir. Grafeni süper iletken yapan şey, bu kesintisiz elektron otoyoludur.

Grafen Oksit (GO): İletkenliğin Kayboluşu

Grafen Oksit, grafitin sülfürik asit gibi güçlü oksitleyici maddelerle işlenmesiyle üretilir. Bu süreç, grafenin kusursuz yapısını temelden değiştirir.

Yapısal Devrim: sp³ Hibritleşmesi ve Fonksiyonel Gruplar

Oksidasyon sırasında, epoksi ve hidroksil gibi oksijen içeren fonksiyonel gruplar, grafen tabakasının yüzeyine rastgele bir şekilde bağlanır. Bu oksijen grupları, bağlandıkları karbon atomlarını sp² hibritleşmesinden sp³ hibritleşmesine geçmeye zorlar.

sp³ hibritleşmesi, elmasın yapısında bulunan bağ türüdür. Bu bağda, karbonun dört dış elektronu da komşu atomlarla kilitlenmiş, lokalize bağlar oluşturur. Serbest hareket edebilen bir “pi elektronu” kalmaz.

Sonuç olarak, grafen oksit tabakası, iletken sp² bölgelerinin ve yalıtkan sp³ bölgelerinin bir karışımı haline gelir. Oksijen grupları, o mükemmel “elektron otoyolu” üzerinde devasa “barikatlar” veya “çukurlar” oluşturur. Elektronlar artık tabaka boyunca serbestçe akamazlar; bu yalıtkan sp³ adacıklarına takılıp kalırlar. Bu nedenle, grafen oksit bir bütün olarak elektriksel yalıtkan gibi davranır.

Joker Kart: İndirgenmiş Grafen Oksit (rGO)

Hikaye burada bitmiyor. Grafen Oksit, kimyasal veya termal işlemlerle “indirgenerek” oksijen gruplarının büyük bir kısmı uzaklaştırılabilir. Bu yeni malzemeye İndirgenmiş Grafen Oksit (reduced Graphene Oxide – rGO) denir.

İndirgeme işlemi, sp³ bölgelerinin bir kısmını tekrar sp²’ye dönüştürerek “elektron otoyolunu” kısmen onarır. Ancak bu onarım asla mükemmel olmaz. Yapıda hala kusurlar, boşluklar ve kalan oksijen grupları bulunur. Bu nedenle rGO:

Saf grafen gibi mükemmel bir iletken değildir.
Grafen oksit gibi tam bir yalıtkan da değildir.
Bir yarı iletkendir. İletkenliği, indirgenme seviyesine bağlı olarak ayarlanabilir.

Uygulamadaki Anlamı: Neden Bu Fark Önemli?

Bu temel iletkenlik farkı, bu malzemelerin hangi uygulamalar için uygun olduğunu belirler:

Grafen: Yüksek iletkenlik gerektiren uygulamalar için idealdir.
- Ultra hızlı transistörler
- Şeffaf iletken filmler (dokunmatik ekranlar, esnek ekranlar)
- Yüksek frekanslı elektronikler
Grafen Oksit (GO): Yalıtkan olması veya yüzey kimyasının önemli olduğu uygulamalar için kullanılır.
- Su arıtma membranları (yüzeydeki gruplar kirleticileri tutar)
- Biyomedikal uygulamalar (ilaç taşıma sistemleri)
- Kompozit malzemelerde takviye (iletkenlik gerekmez)
İndirgenmiş Grafen Oksit (rGO): Ayarlanabilir ve orta düzeyde iletkenlik gerektiren, maliyet etkin çözümler için tercih edilir.
- Sensörler (kimyasal ve biyosensörler)
- Enerji depolama (batarya ve süperkapasitör elektrotları)
- İletken mürekkepler

Sonuç

Özetle, grafen ve grafen oksit arasındaki devasa iletkenlik farkı, atomik yapıdaki bir değişiklikten kaynaklanır. Grafenin kesintisiz sp² yapısı bir elektron otoyolu yaratırken, grafen oksitin bozulmuş sp³ yapısı bu otoyolu yok eder. Bu temel ayrımı anlamak, grafen ailesi malzemelerinin inanılmaz potansiyelini doğru teknolojik uygulamalara yönlendirmek için hayati öneme sahiptir. Seçim, hedeflenen uygulamanın bir süper iletkene mi, bir yalıtkana mı, yoksa ayarlanabilir bir yarı iletkene mi ihtiyaç duyduğuna bağlıdır.

Şeffaf İletken Film Olarak Grafenin Kullanımı: Dokunmatik Ekranların Geleceği

Akıllı telefonlarımızdan tabletlere, ATM’lerden otomobil konsollarına kadar dokunmatik ekranlar hayatımızın her anına nüfuz etmiş durumda. Bu teknolojinin arkasındaki isimsiz kahraman ise Şeffaf İletken Filmlerdir (Transparent Conductive Films – TCFs). Bu filmler, hem elektriği iletebilen hem de ışığın geçmesine izin veren özel malzemelerden yapılır. On yıllardır bu alanın mutlak kralı, İndiyum Kalay Oksit (ITO) olmuştur. Ancak katlanabilir telefonların ve esnek cihazların yükselişiyle birlikte, ITO’nun en büyük zayıflığı olan kırılganlığı, yeni bir şampiyona kapı aralıyor: Grafen.

Peki, tek atom kalınlığındaki bu karbon harikası, dokunmatik ekran teknolojisini nasıl kökten değiştirebilir ve ITO’nun saltanatına son verebilir mi?

Mevcut Standart: İndiyum Kalay Oksit (ITO) ve Kısıtlamaları

ITO, şeffaflık ve iletkenlik arasında mükemmel bir denge sunduğu için uzun yıllardır endüstri standardı olmuştur. Ancak teknoloji ilerledikçe, ITO’nun getirdiği kısıtlamalar daha belirgin hale gelmiştir:

Kırılganlık: ITO, seramik benzeri bir malzemedir ve doğası gereği kırılgandır. Belirli bir bükülme yarıçapından sonra çatlar ve iletkenliğini kaybeder. Bu özellik, katlanabilir telefonlar, bükülebilir ekranlar veya giyilebilir teknolojiler gibi esnek uygulamalar için onu tamamen kullanışsız kılar.
Artan Maliyet ve Nadirlik: ITO’nun ana bileşenlerinden biri olan indiyum, nadir bulunan ve pahalı bir elementtir. Akıllı cihazlara olan talep arttıkça, indiyumun maliyeti de artmakta ve bu durum tedarik zinciri için bir risk oluşturmaktadır.
Üretim Süreci: ITO filmlerinin üretimi, vakum ortamında yapılan ve enerji yoğun bir süreç olan “püskürtme” (sputtering) tekniğini gerektirir.

Grafen Sahneye Çıkıyor: Neden Mükemmel Bir Alternatif?

Grafen, ITO’nun zayıf olduğu her alanda üstünlük sağlayarak dokunmatik ekranlar için ideal bir TCF adayı olarak öne çıkar:

Neredeyse Mükemmel Şeffaflık: Tek bir atom katmanından oluştuğu için ışığın %97.7’sini geçirir. Bu, onu neredeyse tamamen şeffaf yapar ve daha parlak, daha net ekranlar anlamına gelir.
Olağanüstü Elektriksel İletkenlik: Elektronlar grafen içinde neredeyse hiç dirençle karşılaşmadan hareket eder. Bu, son derece hassas ve hızlı tepki veren dokunmatik yüzeyler oluşturulmasını sağlar.
Mekanik Esneklik ve Güç: Grafenin en devrimci özelliği budur. Kırılmadan bükülebilir, katlanabilir ve hatta gerilebilir. Bu esneklik, sadece katlanabilir telefonları değil, aynı zamanda rulo haline getirilebilen tabletleri veya kıyafetlere entegre edilmiş ekranları da mümkün kılar.
Hammadde Bolluğu: Grafenin temel yapı taşı olan karbon, dünyadaki en bol elementlerden biridir. Bu, uzun vadede ITO’ya kıyasla daha ucuz ve sürdürülebilir bir hammadde kaynağı sunar.

Grafen Bazlı Dokunmatik Ekranlar ve Geleceğin Teknolojileri

Grafenin şeffaf iletken film olarak kullanılması, bugün sadece hayal edebildiğimiz birçok teknolojinin kapısını açar:

Gerçek Anlamda Katlanabilir ve Bükülebilir Cihazlar: Cihazların binlerce kez katlanıp açılmasına rağmen performansını kaybetmeyen dayanıklı ekranlar. Cebinize sığan, ancak açıldığında tablet boyutuna ulaşan telefonlar.
Giyilebilir Teknolojiler: Vücudunuzun şeklini alan kavisli akıllı saat ekranları, akıllı bileklikler veya doğrudan kumaşa işlenmiş interaktif ekranlar.
Otomotiv ve Havacılık: Araçların ön camına veya kavisli konsollara entegre edilmiş, hafif ve dayanıklı şeffaf dokunmatik paneller.
Esnek Güneş Pilleri: Grafen bazlı TCF’ler, binaların camlarına veya esnek yüzeylere uygulanabilen, hem enerji üreten hem de şeffaf olan güneş pilleri için de kullanılabilir.
Akıllı Pencereler ve Yüzeyler: Bir dokunuşla opak hale gelen veya bilgi gösteren akıllı pencereler.

Aşılması Gereken Engeller Nelerdir?

Grafenin bu alandaki potansiyeli muazzam olsa da, endüstriyel standart haline gelmesinin önünde önemli zorluklar bulunmaktadır:

Yüksek Kaliteli Seri Üretim: Dokunmatik ekranlar için geniş alanlı (metrekare ölçeğinde), tek katmanlı ve tamamen kusursuz grafen filmlerin üretilmesi gerekmektedir. Kimyasal Buhar Biriktirme (CVD) bu konuda en umut verici yöntem olsa da, maliyetini düşürmek ve kalite tutarlılığını sağlamak kritik öneme sahiptir.
Transfer Süreci: CVD ile bakır folyo üzerinde büyütülen grafenin, hassas bir şekilde ve hasar görmeden nihai ekran substratına (cam veya plastik) aktarılması karmaşık ve zorlu bir süreçtir.
Maliyet Rekabeti: Grafen bazlı TCF’lerin üretim maliyetinin, yıllardır optimize edilmiş ve büyük ölçekli üretime sahip olan ITO endüstrisi ile rekabet edebilir seviyeye gelmesi gerekmektedir.

Sonuç

Grafen, şeffaf iletken filmler için teoride mükemmel bir malzemedir. ITO’nun kırılganlık ve maliyet sorunlarına zarif, güçlü ve esnek bir çözüm sunar. Katlanabilir, bükülebilir ve giyilebilir cihazlara olan talep arttıkça, ITO’nun yerini alacak yeni bir malzemeye olan ihtiyaç da kaçınılmaz hale gelmektedir. Üretim ve maliyet sorunları aşıldığı takdirde, grafenin sadece mevcut dokunmatik ekranları iyileştirmekle kalmayıp, aynı zamanda hayal bile edemediğimiz yeni interaktif yüzeylerin ve cihazların yaratılmasına olanak tanıyacağı kesindir. Geleceğin ekranları kırılgan olmayacak; esnek, dayanıklı ve grafen ile güçlendirilmiş olacak.

Giyilebilir Teknolojide Grafen: Akıllı Kumaşlar ve Esnek Sensörler

Akıllı saatler, fitness takipçileri ve sanal gerçeklik başlıkları gibi giyilebilir teknolojiler hayatımızın vazgeçilmez bir parçası haline geliyor. Ancak mevcut giyilebilir cihazların çoğu hala sert, hantal ve sınırlı işlevsellik sunuyor. Geleceğin giyilebilir teknolojileri ise doğrudan tenimizle bütünleşen, kıyafetlerimize entegre olan ve fark edilmeyen, “ikinci deri” gibi davranan cihazlar olacak. İşte bu vizyonu gerçeğe dönüştürmede, grafen anahtar bir rol oynuyor.

Tek atom kalınlığındaki bu karbon mucizesi, benzersiz elektriksel, mekanik ve termal özellikleriyle, akıllı kumaşlardan esnek sensörlere, entegre sağlık takip sistemlerinden bükülebilir ekranlara kadar giyilebilir teknolojinin sınırlarını yeniden tanımlıyor.

Neden Grafen, Giyilebilir Teknoloji İçin İdealdir?

Giyilebilir teknolojilerin başarılı olabilmesi için belirli özelliklere sahip olması gerekir: esnek, hafif, dayanıklı, nefes alabilen ve aynı zamanda yüksek performanslı. Grafen, bu gereksinimlerin neredeyse tamamını karşılıyor:

Üstün Esneklik ve Dayanıklılık: Grafen, kopmadan veya elektriksel özelliklerini kaybetmeden büyük ölçüde bükülebilir, gerilebilir ve kıvrılabilir. Çelikten 200 kat daha güçlü olması, giyilebilir cihazların günlük kullanıma dayanıklı olmasını sağlar.
Mükemmel Elektriksel İletkenlik: Bilinen en iyi elektrik iletkenlerinden biri olan grafen, sinyallerin hızlı ve verimli bir şekilde aktarılmasını sağlar. Bu, hassas sensörler ve verimli elektronik devreler için hayati öneme sahiptir.
Yüksek Termal İletkenlik: Vücut ısısını etkili bir şekilde dağıtabilir, bu da cihazların aşırı ısınmasını önler ve kullanıcı konforunu artırır.
Şeffaflık: Optik olarak şeffaf olması, ekranlar veya güneş pilleri gibi entegre bileşenler için estetik ve işlevsel avantajlar sunar.
Biyouyumluluk: Vücutla temasa uygun olması, uzun süreli sağlık izleme uygulamaları için güvenli bir seçenek olmasını sağlar.

Grafenin Giyilebilir Teknolojideki Uygulama Alanları

Grafenin bu üstün özellikleri, giyilebilir teknolojilerde geniş bir uygulama yelpazesine kapı aralıyor:

1. Akıllı Kumaşlar ve E-Tekstiller

Geleceğin kıyafetleri sadece bizi örtmekle kalmayacak, aynı zamanda çevreyle ve vücudumuzla etkileşime girecek. Grafen, bunu mümkün kılan temel malzemelerden biridir:

Isı Yönetimli Giysiler: Grafen ile entegre edilmiş kumaşlar, vücut ısısını düzenleyebilir. Ortam soğuk olduğunda ısıyı muhafaza edebilir, sıcak olduğunda ise fazla ısıyı dışarı atabilir.
Sağlık İzleme Kıyafetleri: Doğrudan kumaşa entegre edilmiş grafen sensörler, kalp atış hızı, solunum, kan basıncı, cilt sıcaklığı gibi hayati belirtileri sürekli olarak izleyebilir.
Performans Artırıcı Giysiler: Sporcular için tasarlanmış grafenli kıyafetler, hareketleri analiz edebilir, kas aktivitesini izleyebilir ve hatta hafif bir elektrik stimülasyonu ile kas iyileşmesini hızlandırabilir.
Dokunmatik ve Etkileşimli Kumaşlar: Grafenli tekstiller, dokunmatik yüzeyler olarak işlev görebilir veya giysiler aracılığıyla akıllı cihazları kontrol etmemizi sağlayabilir.

2. Esnek ve Ultra Hassas Sensörler

Geleneksel sensörler genellikle sert ve kırılgandır. Grafenin esnekliği ve hassasiyeti, bunu değiştiriyor:

Biyosensörler: Cilt üzerine yapıştırılan veya vücut sıvılarını (ter, kan) analiz eden grafen bazlı yamalar, glikoz seviyesi, laktat seviyesi, alkol seviyesi gibi biyobelirteçleri gerçek zamanlı olarak ölçebilir.
Hareket ve Basınç Sensörleri: Vücut hareketlerini, adım sayısını, duruşu ve hatta bir cismin dokunuşunu veya basıncını inanılmaz bir hassasiyetle algılayabilir.
Çevresel Sensörler: Giysilere entegre edilen grafen sensörler, hava kalitesi, UV radyasyonu veya belirli kimyasal maruziyetler hakkında bilgi sağlayabilir.

3. Enerji Depolama ve Üretimi (Esnek Piller ve Güneş Pilleri)

Giyilebilir cihazların güç kaynağı da esnek olmalıdır.

Esnek Bataryalar/Süperkapasitörler: Grafen bazlı esnek bataryalar ve süperkapasitörler, giysilere ve cihazlara doğrudan entegre edilebilir, daha hızlı şarj olabilir ve daha uzun ömürlü olabilir.
Esnek Güneş Pilleri: Grafen içeren şeffaf ve esnek güneş pilleri, giysilere veya cihaz yüzeylerine entegre edilerek hareket halindeyken enerji üretebilir.

4. Esnek Ekranlar ve Akıllı Lensler

Grafenin şeffaflığı ve iletkenliği, esnek ekran teknolojileri için de büyük potansiyel sunar. Gelecekte, kumaşa entegre edilebilen veya bükülebilen şeffaf ekranlar veya akıllı kontakt lensler görebiliriz.

Zorluklar ve Geleceğe Yönelik Adımlar

Grafen bazlı giyilebilir teknolojilerin yaygınlaşmasının önünde hala bazı engeller bulunmaktadır:

Üretim ve Ölçeklenebilirlik: Yüksek kaliteli grafeni büyük miktarlarda, uygun maliyetle ve homojen bir şekilde kumaşlara veya esnek substratlara entegre etmek hala bir zorluktur.
Entegrasyon ve Dayanıklılık: Grafen bileşenlerinin yıkama, esneme ve günlük kullanıma karşı dayanıklılığını sağlamak gerekiyor.
Veri Yönetimi ve Gizlilik: Giyilebilir sensörlerden toplanan büyük miktardaki veriyi güvenli bir şekilde işlemek ve kullanıcı gizliliğini korumak kritik öneme sahiptir.
Maliyet: Mevcut grafen üretim maliyetleri, geniş çaplı tüketici ürünleri için hala yüksektir.

Sonuç

Grafen, giyilebilir teknolojilerin geleceğini şekillendirme potansiyeline sahip, oyunun kurallarını değiştiren bir malzemedir. Akıllı kumaşlardan ultra hassas esnek sensörlere, vücudumuzla ve çevremizle daha doğal ve kesintisiz bir etkileşim kurmamızı sağlayacak bir dönemin başlangıcındayız. Her ne kadar ticarileşme yolunda aşılması gereken engeller olsa da, devam eden araştırmalar ve yatırımlar, grafen bazlı giyilebilir teknolojilerin yakın gelecekte sağlık hizmetlerinden spora, moda endüstrisinden günlük yaşantımıza kadar her alanı dönüştüreceğini gösteriyor. Gelecek, üzerimizde taşıyacağımız akıllı ve esnek teknolojilerle iç içe geçecek.

Grafen Takviyeli Kompozitler: Daha Hafif ve Daha Güçlü Malzemeler

Günümüz mühendislik ve tasarım dünyasında, malzemelerden beklentilerimiz sürekli artıyor. Otomobillerimizden uzay araçlarımıza, spor ekipmanlarımızdan rüzgar türbinlerimize kadar her alanda daha hafif, daha güçlü, daha dayanıklı ve daha verimli malzemelere ihtiyaç duyuluyor. Geleneksel metallerin ve plastiklerin sınırlarına ulaşıldığı bir noktada, kompozit malzemeler ve özellikle de grafen takviyeli kompozitler adeta bir kurtarıcı olarak sahneye çıkıyor.

Grafen, eşsiz fiziksel ve mekanik özellikleriyle, farklı malzemelerin bir araya getirilerek yeni ve üstün özellikler sergileyen kompozitlerin geleceğini yeniden şekillendiriyor. Peki, tek atom kalınlığındaki bu karbon mucizesi, malzemeleri nasıl daha hafif ve aynı zamanda daha güçlü hale getirebiliyor?

Kompozit Malzemeler Nedir? Neden Grafen ile Birleşiyorlar?

Kompozit malzemeler, iki veya daha fazla farklı malzemenin (genellikle bir matris ve bir takviye edici) bir araya getirilmesiyle elde edilen, her bir bileşenin tek başına sergileyemediği üstün özelliklere sahip yeni malzemelerdir. Örneğin, cam elyaf takviyeli plastikler (CTP), hafifliği ve mukavemeti bir araya getirerek birçok endüstride kullanılır.

Peki, bu denkleme grafen girdiğinde ne değişiyor? Grafenin mekanik özellikleri akıllara durgunluk vericidir:

Çelikten 200 Kat Daha Güçlü: İnanılmaz bir çekme mukavemetine sahiptir.
Kendi Ağırlığının Milyon Katını Taşıyabilir: Olağanüstü bir güç-ağırlık oranına sahiptir.
Esneklik: Bükülmeye ve gerilmeye karşı yüksek direnç gösterir.

Bu özellikler, grafeni, kompozit malzemeler için ideal bir “süper takviye” malzemesi haline getirir. Kompozitlere az miktarda grafen eklemek bile, mevcut özelliklerini dramatik bir şekilde iyileştirebilir.

Grafen Takviyeli Kompozitlerin Çalışma Prensibi

Grafenin kompozit malzemelerde nasıl bir etki yarattığını anlamak için birkaç anahtar prensibe bakabiliriz:

Yük Aktarımı (Load Transfer): Kompozit bir malzeme gerildiğinde veya büküldüğünde, yük takviye edici malzemeye aktarılır. Grafenin inanılmaz mukavemeti, bu yükü çok daha verimli bir şekilde taşımasını sağlar, böylece matris malzemesinin (polimer, metal veya seramik) daha az gerilmesine ve nihayetinde malzemenin daha yüksek bir dirence sahip olmasına neden olur.
Çatlak Yayılımının Engellenmesi: Grafen pulları veya tabakaları, matris içinde bir ağ oluşturarak çatlakların malzemenin içinde ilerlemesini engeller. Bir çatlak bir grafen tabakasına ulaştığında, ilerlemesi için daha fazla enerjiye ihtiyaç duyar veya yön değiştirmek zorunda kalır, bu da malzemenin tokluğunu (kırılmaya karşı direncini) artırır.
Arayüz Bağlantısı: Grafen ile matris malzeme arasındaki arayüzün güçlü olması kritik öneme sahiptir. Yüzey modifikasyonları veya özel karıştırma teknikleri ile grafenin matris içine homojen bir şekilde dağılması ve güçlü bağlar kurması sağlanır.

Potansiyel Uygulama Alanları ve Avantajları

Grafen takviyeli kompozitler, birçok sektörde devrim yaratma potansiyeline sahiptir:

Havacılık ve Uzay: Uçakların ve uzay araçlarının ağırlığı, yakıt verimliliği için kritik öneme sahiptir. Grafen takviyeli kompozitler, gövde, kanatlar ve iç bileşenler için daha hafif ama daha güçlü yapılar sağlayarak yakıt tüketimini azaltabilir ve taşıma kapasitesini artırabilir.
Otomotiv Endüstrisi: Otomobillerin daha hafif olması, daha az yakıt tüketimi ve daha düşük emisyon anlamına gelir. Grafen kompozitler, şasi, gövde panelleri ve motor bileşenlerinde kullanılarak araçların ağırlığını azaltırken çarpışma direncini artırabilir.
Spor Ekipmanları: Performans sporlarında her gram ve her esneklik derecesi önemlidir. Grafenli raketler, bisiklet çerçeveleri, kayaklar ve kasklar daha hafif, daha dayanıklı ve darbelere karşı daha dirençli olabilir.
İnşaat Sektörü: Grafen takviyeli beton veya çimento, daha yüksek mukavemet ve çatlama direnci sunarak daha az malzeme kullanımı ve daha uzun ömürlü yapılar sağlayabilir. Ayrıca, korozyon direncini de artırabilir.
Elektronik ve Enerji: Grafen kompozitler, daha dayanıklı ve ısıyı daha iyi dağıtan elektronik kasa ve bileşenler için kullanılabilir. Ayrıca, daha sağlam ve uzun ömürlü batarya kaplamaları veya rüzgar türbini kanatları gibi enerji uygulamalarında da rol oynayabilir.

Temel Avantajlar:

Ağırlık Azaltma: Önemli ölçüde daha hafif yapılar elde edilir.
Mekanik Dayanıklılık Artışı: Çekme mukavemeti, eğilme mukavemeti ve darbe direnci artar.
Daha Uzun Ömür: Yorulma direncini ve aşınma direncini iyileştirir.
İşlevsel Avantajlar: Termal iletkenlik, elektriksel iletkenlik ve korozyon direnci gibi ek özellikler de geliştirilebilir.

Zorluklar ve Gelecek Beklentileri

Grafen takviyeli kompozitlerin yaygınlaşmasının önünde hala bazı engeller bulunmaktadır:

Homojen Dağıtım: Grafen pullarının veya tabakalarının matris malzeme içinde topaklanmadan, homojen bir şekilde dağılması kritik öneme sahiptir. Bu, üretim tekniklerinde önemli zorluklar yaratır.
Maliyet: Yüksek kaliteli grafen üretimi hala pahalıdır, bu da nihai kompozit ürünün maliyetini artırır. Ancak, grafen üretim yöntemleri geliştikçe bu maliyetlerin düşmesi beklenmektedir.
Ölçeklenebilirlik: Küçük ölçekli laboratuvar üretimi ile endüstriyel ölçekli seri üretim arasında bir köprü kurmak gerekmektedir.
Standartlaştırma: Farklı grafen türleri ve üretim yöntemleri arasındaki tutarlılığı sağlamak için standartlara ihtiyaç vardır.

Sonuç

Grafen takviyeli kompozitler, malzeme biliminin ve mühendisliğin geleceği için heyecan verici bir kapı aralıyor. Daha hafif, daha güçlü, daha dayanıklı ve daha işlevsel malzemelere olan talep arttıkça, grafen bu talebi karşılamada kilit bir rol oynayacaktır. Her ne kadar üretim ve maliyet gibi zorluklar devam etse de, araştırmalar ve endüstriyel yatırımlar, grafen kompozitlerin otomotivden havacılığa, spordan inşaata kadar hayatımızın birçok alanını dönüştürecek potansiyele sahip olduğunu göstermektedir. Gelecek, şüphesiz grafen ile güçlendirilmiş malzemelerle inşa edilecek.

P	S	Ç	P	C	C	P
« Kas
1	2	3	4	5	6	7
8	9	10	11	12	13	14
15	16	17	18	19	20	21
22	23	24	25	26	27	28
29	30	31

Category Archive Nanoteknoloji

Grafen mi, Karbon Nanotüp mü? İki Süper Malzemenin Karşılaştırması ve Geleceğin Lideri

Rakipleri Tanıyalım: Yapısal Farklılıklar

Birebir Karşılaştırma: Özellikler Masaya Yatırıldı

Uygulama Alanları: Kim Nerede Parlıyor?

Karar: Bir Kazanan Var mı?

Öncelikle, Karbon Nanotüp (CNT) Nedir?

Kompozit Malzemelerde Güçlendirici Etkisi Nasıl Çalışır?

Kullanım Alanları: Devrimi Nerede Görüyoruz?

Sonuç

Grafit Tam Olarak Nedir? Karbonun Yumuşak Yüzü

Grafitin Temel Özellikleri Nelerdir?

Kullanım Alanları: Yazı Yazmaktan Enerji Üretmeye

1. Kurşun Kalemler: En Bilinen Kullanımı

2. Yağlayıcılar: Sürtünmeyi Azaltan Güç

3. Döküm ve Metalurji: Ateşe Karşı Kalkan

4. Bataryalar ve Piller: Enerjinin Depolanması

5. Elektrotlar: Elektriğin İletkeni

6. Nükleer Reaktörler: Nötronların Yavaşlatıcısı

Sonuç: Sadece Bir Kalem Ucu Değil

Karbon Nanotüp Nedir?

1. Yapısal Farklılık: Tek Silindir vs. İç İçe Silindirler

2. Mekanik Özellikler: Esneklik vs. Dayanıklılık

3. Elektriksel İletkenlik: Ayarlanabilir vs. Sabit Metalik

4. Üretim ve Maliyet: Zorlu ve Pahalı vs. Kolay ve Ekonomik

Karşılaştırma Tablosu: SWCNT vs. MWCNT

Sonuç: Hangisi Daha İyi?

Karbon Nanotüp Üretiminin Temel Prensibi: Karbonu Buharlaştırmak

1. Ark Deşarjı Yöntemi (Arc Discharge Method)

2. Lazer Ablasyon Yöntemi (Laser Ablation Method)

Endüstrinin Tercihi: Kimyasal Buhar Biriktirme (CVD)

Sonuç

Karbon Nanotüp Nedir? Grafenin Silindirik Kardeşi

İletkenliğin Sırları: Balistik İletim ve Kiralite

1. Balistik İletim: Dirençsiz Elektron Akışı

2. Kiralite: Malzemenin Kaderini Belirleyen Yuvarlama Açısı

Potansiyel Uygulamalar: Elektroniği Yeniden Yazmak

En Büyük Zorluklar: Mükemmelliğe Ulaşmanın Bedeli

Sonuç

Grafen Piyasasının Güncel Durumu (Eylül 2025 İtibarıyla)

Büyümeyi Tetikleyen Ana Sektörler ve Gelecek Projeksiyonları

Bir Yatırımcı İçin Riskler ve Fırsatlar

Grafen Piyasasına Nasıl Yatırım Yapılabilir?

Sonuç: Yatırım Yapmaya Değer Mi?

Grafenin Vaadi: Neredeyse Işık Hızında Elektronlar

En Büyük Engel: “Kapatma Düğmesi” Olmayan Transistör

Bant Aralığı Sorununa Çözüm Arayışları

Rekorlar Nerede Kırılacak? Dijital Mantık vs. Yüksek Frekans

Sonuç: Cevap Evet, Ama Beklediğiniz Yerde Değil

Ulaşım Sektöründe “Daha Hafif” Olmak Neden Bu Kadar Kritik?

Grafenin Havacılık ve Otomotivdeki Kilit Rolleri

1. Ultra Hafif ve Ultra Güçlü Yapısal Kompozitler

2. Akıllı Yüzeyler ve Sensörler

3. Gelişmiş Batarya ve Enerji Depolama Sistemleri

4. Termal Yönetim

5. Korozyon Önleyici Kaplamalar

Zorluklar ve Gelecek Vizyonu

Sonuç

Grafenin Korozyon Önleyici Kaplamalardaki Rolü: Paslanmaya Karşı Mükemmel Kalkan

Grafen Neden Mükemmel Bir Korozyon Kalkanıdır?

“Dolambaçlı Yol” Mekanizması: Grafen Kaplamalar Nasıl Çalışır?

Potansiyel Uygulama Alanları

Zorluklar ve Gelecek Perspektifi

Sonuç

Grafen Oksit Sentezinin Arkasındaki Teori: Hummers Metodu

GERÇEK RİSKLER: Bu Deney Neden Ev İçin Uygun Değil?

1. Ölümcül ve Aşındırıcı Kimyasallar

2. PATLAMA RİSKİ: Kontrolsüz Reaksiyon

3. Zehirli Gaz Çıkışı

4. Gerekli Ekipman ve Atık Yönetimi

Meraklılar İçin Güvenli Alternatifler

Sonuç

Yanlış #1: “Grafen, tek ve standart bir malzemedir.”

Yanlış #2: “Grafen, çok yakında silikonun yerini tamamen alacak.”

Yanlış #3: “Grafen, karbondan yapıldığı için üretimi ucuz ve kolaydır.”

Yanlış #4: “Bütün grafen türleri süper iletkendir.”

Yanlış #5: “Grafen madem bu kadar harika, neden hala her üründe yok?”

Sonuç

Isı: Modern Elektroniğin Performans Katili

Grafenin Isı İletimindeki Süper Gücü: Neden Bu Kadar Etkili?
