Grafen Oksitin Su Arıtma Teknolojilerindeki Yeri

Gezegenimizin karşı karşıya olduğu en acil sorunlardan biri, şüphesiz temiz ve güvenli suya erişimdir. Artan nüfus, sanayileşme ve iklim değişikliği, mevcut su kaynaklarımızı tehdit ederken, geleneksel su arıtma yöntemleri (ters osmoz gibi) genellikle yüksek enerji tüketimi ve maliyet gibi dezavantajlara sahiptir. Bilim dünyası bu küresel soruna çözüm bulmak için sürekli yeni materyaller ve teknolojiler araştırıyor. İşte bu noktada, grafenin bir türevi olan Grafen Oksit (GO), su arıtma ve filtrasyon alanında bir devrim yaratma potansiyeliyle öne çıkıyor.

Peki, grafenin bu “işlenmiş” hali, suyu kirleticilerden nasıl bu kadar etkili bir şekilde ayırabiliyor ve geleceğin su teknolojilerinde nasıl bir rol oynayabilir?

Grafen Oksit (GO) Nedir ve Onu Su İçin Neden İdeal Kılar?

Önceki yazılarımızda grafenin üretim zorluklarından bahsetmiştik. Grafen Oksit, grafitin güçlü oksitleyici maddelerle işlenmesiyle elde edilen, üretimi nispeten daha ucuz ve ölçeklenebilir bir malzemedir. Bu işlem, grafenin kusursuz yapısına oksijen içeren fonksiyonel gruplar (hidroksil, karboksil gibi) ekler. İşte bu kimyasal değişim, onu su arıtımı için adeta bir süper kahramana dönüştürür:

Muazzam Yüzey Alanı: Bir gram grafen oksit, bir futbol sahasını kaplayacak kadar geniş bir yüzey alanına sahiptir. Bu, su içindeki kirleticilerle temas etmesi ve onları yakalaması için inanılmaz bir kapasite demektir.
Hidrofilik Yapı (Suyu Seven): Üzerindeki oksijen grupları sayesinde suyu çeker ve su moleküllerinin kendi katmanları arasından hızla geçmesine izin verir. Bu, yüksek verimli bir su akışı sağlar.
Oksijen Fonksiyonel Grupları: Bu gruplar, ağır metal iyonları, endüstriyel boyalar ve diğer pozitif yüklü kirleticiler için birer “kimyasal kanca” görevi görür. Bu sayede kirleticileri mıknatıs gibi çekerek yüzeyine bağlar (adsorbe eder).

Grafen Oksitin Su Arıtımındaki Çalışma Mekanizmaları

Grafen oksit, suyu temizlemek için birden fazla cephede savaşır. İşte başlıca çalışma mekanizmaları:

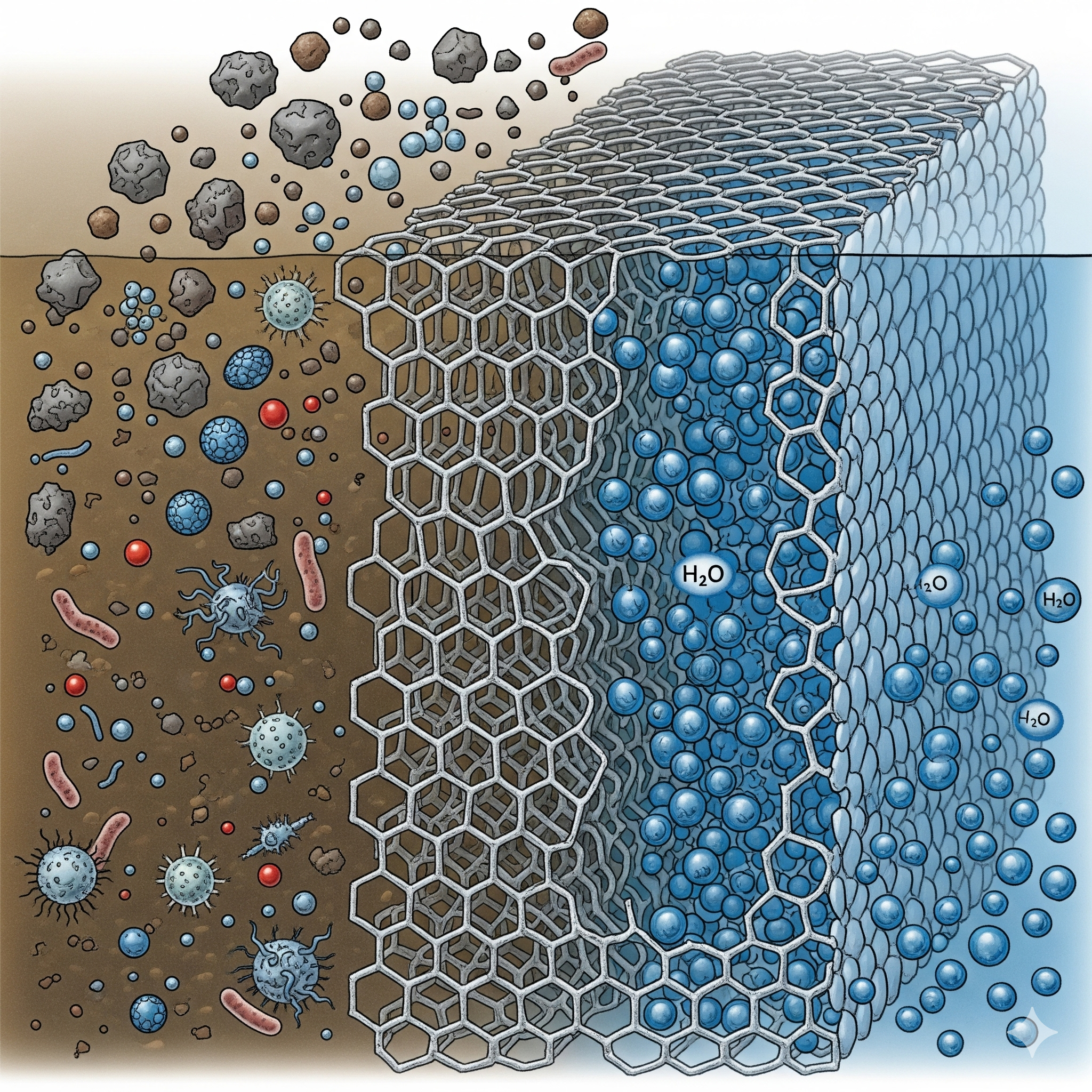

1. Yüksek Verimli Filtrasyon: GO Membranları

Grafen oksit tabakaları üst üste istiflenerek ultra-ince membranlar (zarlar) oluşturulabilir. Bu membranların sırrı, katmanlar arasındaki boşlukların (nano-kanalların) hassas bir şekilde kontrol edilebilmesidir. Bu kanallar, küçük su moleküllerinin serbestçe geçmesine izin verirken, daha büyük olan tuz iyonlarını, bakterileri, virüsleri ve endüstriyel kirleticileri etkin bir şekilde engeller. Bu, onu geleceğin filtre teknolojilerinin merkezine koyar.

2. Adsorpsiyon: Kirleticiler İçin Süper Sünger

GO, sünger benzeri bir davranışla sudaki zararlı maddeleri yüzeyine toplar. Bu yöntem, özellikle belirli kirleticileri hedef almada çok etkilidir:

Ağır Metaller: Kurşun, cıva, arsenik, kadmiyum gibi son derece zehirli ağır metalleri sudan temizleyebilir.
Organik Kirleticiler: Tekstil endüstrisinden kaynaklanan boyaları, tarım ilaçlarını (pestisitler) ve petrol sızıntılarını adsorbe edebilir.
Radyoaktif Elementler: Nükleer atık sularındaki radyoaktif izotopları yakalama potansiyeline sahiptir.

3. Antibakteriyel ve Dezenfeksiyon

Grafen oksit tabakalarının keskin kenarları, bakteri ve mikropların hücre zarlarına fiziksel olarak zarar vererek onları yok edebilir. Bu özellik, suyun sadece filtrelenmesini değil, aynı zamanda dezenfekte edilmesini de sağlayarak ek bir koruma katmanı sunar.

Potansiyel Uygulama Alanları

Bu etkileyici yetenekler, grafen oksiti birçok kritik alanda potansiyel bir çözüm haline getiriyor:

Deniz Suyunun Tuzdan Arındırılması (Desalination): GO membranları, mevcut ters osmoz sistemlerinden potansiyel olarak daha az enerji harcayarak deniz suyundan tuzu ayırabilir. Bu, kurak bölgeler için temiz su erişiminde bir çığır açabilir.
Endüstriyel Atık Su Arıtımı: Fabrikaların (tekstil, madencilik, kimya) neden olduğu yoğun kirliliği kaynağında temizleyerek nehirlerin ve göllerin kirlenmesini önleyebilir.
Taşınabilir ve Düşük Maliyetli Su Filtreleri: Afet bölgeleri veya altyapısı olmayan kırsal alanlar için basit, etkili ve taşınabilir su arıtma cihazları geliştirilmesini sağlayabilir.
Evsel Su Arıtma Sistemleri: Musluk suyundaki klor, ağır metaller ve diğer istenmeyen maddeleri temizlemek için yeni nesil ev tipi filtrelerde kullanılabilir.

Zorluklar ve Geleceğe Bakış

Grafen oksit umut verici olsa da, yaygın kullanımının önünde hala bazı engeller bulunmaktadır:

Mekanik Stabilite: GO membranlarının yüksek su basıncı altında uzun süre dayanıklılığını koruması gerekmektedir.
Ölçeklenebilirlik ve Maliyet: Laboratuvar başarısını endüstriyel ölçekte, büyük ve kusursuz membranlar üreterek tekrarlamak hala zordur. Maliyetin geleneksel yöntemlerle rekabet edebilir seviyeye inmesi gerekiyor.
Potansiyel Ekolojik Etkiler: Arıtılmış suya karışabilecek GO nanoparçacıklarının uzun vadeli sağlık ve çevre etkileri hakkında daha fazla araştırma yapılmasına ihtiyaç vardır.
Kirlenme (Fouling): Tüm filtreler gibi GO membranları da zamanla tıkanabilir. Bu kirlenmeyi önleyecek veya kolayca temizlenebilecek stratejiler geliştirilmelidir.

Sonuç

Grafen oksit, küresel su krizine karşı mücadelede bilim dünyasının elindeki en güçlü silahlardan biridir. Benzersiz kimyasal ve fiziksel özellikleri, onu sudaki en inatçı kirleticileri bile hedef alabilen çok yönlü bir malzeme haline getiriyor. Henüz aşılması gereken mühendislik ve güvenlik zorlukları olsa da, GO’nun potansiyeli inkâr edilemez. Devam eden araştırmalar ve teknolojik gelişmelerle, grafen oksit bazlı teknolojiler, yakın gelecekte dünya çapında milyonlarca insan için temiz, güvenli ve sürdürülebilir su sağlamanın anahtarı olabilir.

Grafen Üretiminin Zorlukları ve Maliyetleri Nelerdir?

Önceki yazımızda grafenin elektronik devrim potansiyelini ve silikonun tahtını nasıl sallayabileceğini ele aldık. Peki, eğer grafen bu kadar üstün özelliklere sahipse, neden akıllı telefonlarımızda grafen işlemciler veya evlerimizde grafen piller bulunmuyor? Cevap, malzemenin kendisinde değil, onu laboratuvardan çıkarıp endüstriyel ölçeğe taşımanın önündeki devasa zorluklarda ve yüksek maliyetlerde yatıyor.

Bu yazıda, grafen üretiminin karmaşık dünyasına dalacak, temel yöntemleri, karşılaşılan zorlukları ve maliyeti etkileyen faktörleri detaylı bir şekilde inceleyeceğiz.

Grafen Üretim Yöntemleri: Tek Bir Yol Yok

Grafen üretmek için “en iyi” tek bir yöntem yoktur. Kullanılan yöntem, hedeflenen grafenin kalitesine, miktarına ve nihai uygulama alanına göre değişiklik gösterir. Başlıca yöntemler şunlardır:

1. Mekanik Soyma (Mikromekanik Pul Pul Dökme)

Bu, 2010 yılında Nobel Fizik Ödülü’nü kazandıran meşhur “seloteyp yöntemidir”. Grafit (kurşun kalem ucu) bloğundan bir bant yardımıyla katmanlar soyularak tek katmanlı grafen elde edilir.

Avantajları: Son derece yüksek kalitede, neredeyse kusursuz ve bozulmamış grafen pulları üretir. Laboratuvar araştırmaları için mükemmeldir.
Dezavantajları: Kesinlikle ölçeklenebilir değildir. Üretilen miktar çok düşüktür (mikron boyutunda) ve endüstriyel üretim için tamamen kullanışsızdır.

2. Kimyasal Buhar Biriktirme (CVD – Chemical Vapor Deposition)

Bu, yüksek kaliteli ve büyük alanlı grafen filmler üretmek için en popüler endüstriyel yöntemdir. Süreç, genellikle bakır veya nikel gibi bir katalizör metal folyonun yüksek sıcaklıktaki bir fırında metan gibi karbon içeren bir gazla reaksiyona sokulmasını içerir. Karbon atomları metal yüzeyinde birikerek tek katmanlı bir grafen filmi oluşturur.

Avantajları: Metrekare boyutlarında, sürekli ve yüksek kaliteli grafen filmler üretebilir. Elektronik uygulamalar için en umut verici yöntemdir.
Dezavantajları: Yüksek maliyetli ekipman (vakum fırınları), yüksek enerji tüketimi ve karmaşık bir “transfer” süreci gerektirir.

3. Sıvı Fazlı Eksfoliasyon (LPE – Liquid Phase Exfoliation)

Bu yöntemde, grafit tozu uygun bir çözücü içinde karıştırılır ve ardından ultrasonikasyon (yüksek frekanslı ses dalgaları) gibi yüksek enerjili kuvvetler uygulanır. Bu kuvvetler, grafit katmanlarını birbirinden ayırarak çözelti içinde grafen pulları oluşturur.

Avantajları: Büyük miktarlarda grafen dispersiyonu (mürekkep, kaplama) üretmek için uygundur ve nispeten düşük maliyetlidir.
Dezavantajları: Üretilen grafenin kalitesi daha düşüktür. Genellikle çok katmanlı, küçük boyutlu ve kusurlu pullar elde edilir. Elektronik için değil, daha çok kompozit malzemeler, bataryalar ve iletken mürekkepler için uygundur.

4. Grafen Oksit (GO) İndirgenmesi

Bu, en ucuz ve en ölçeklenebilir yöntemlerden biridir. Grafit, güçlü oksitleyici asitlerle işlenerek grafen oksit (GO) elde edilir. Daha sonra bu malzeme, kimyasal veya termal yöntemlerle “indirgenerek” (oksijen grupları uzaklaştırılarak) indirgenmiş grafen oksit (rGO) elde edilir.

Avantajları: Tonlarca malzeme üretilebilir ve maliyeti çok düşüktür.
Dezavantajları: Son ürün saf grafen değildir. rGO, yapısal kusurlar içerir ve elektriksel iletkenliği saf grafene göre önemli ölçüde daha düşüktür. Bu nedenle yüksek performanslı elektronik uygulamalar için uygun değildir.

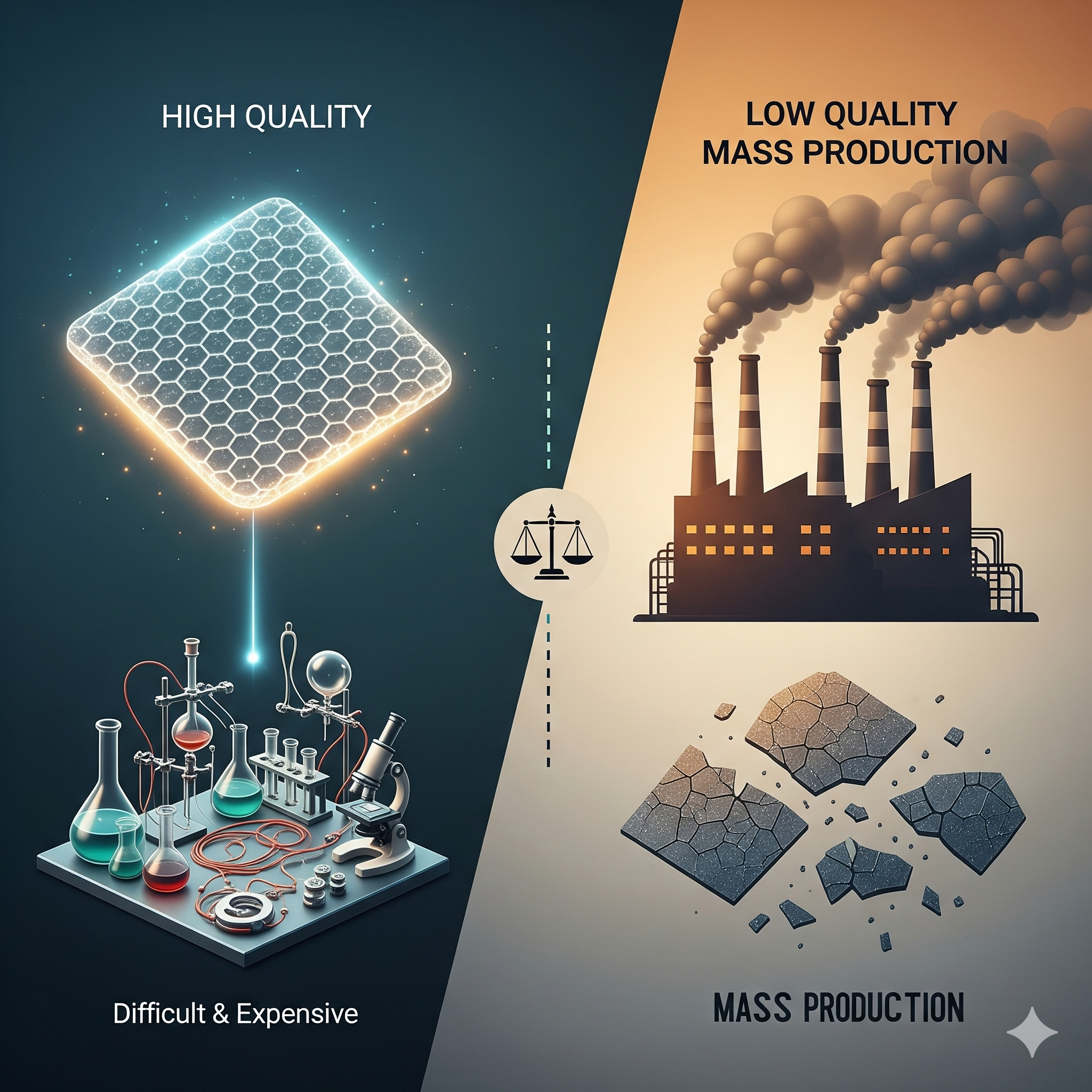

Temel Zorluklar: Kalite, Ölçek ve Maliyet Üçgeni

Üretim yöntemlerinin ötesinde, grafeni ticarileştirmenin önündeki temel engeller şunlardır:

1. Kalite Kontrolü ve Tutarlılık: Grafenin “mucizevi” özellikleri, kusursuz altıgen yapısına bağlıdır. Üretim sırasında ortaya çıkan tek bir atomluk boşluk, kırışıklık veya kirlilik bile elektriksel ve mekanik özelliklerini dramatik şekilde değiştirebilir. Endüstriyel ölçekte, her seferinde aynı kalitede, kusursuz grafen üretmek en büyük zorluklardan biridir.

2. Ölçeklenebilirlik (Scalability): Laboratuvarda santimetrekare boyutunda mükemmel bir grafen filmi üretmek ile bir fabrikada binlerce metrekare üretmek arasında devasa bir fark vardır. Üretim sürecini büyütürken kaliteyi korumak, maliyetleri kontrol altında tutmak ve süreci otomatikleştirmek karmaşık mühendislik problemleri içerir.

3. Transfer Süreci (CVD için Kritik): CVD yöntemiyle bakır folyo üzerinde büyütülen tek atom kalınlığındaki grafen filminin, kullanılacağı silikon yonga gibi bir alt tabakaya aktarılması gerekir. Bu transfer işlemi son derece hassastır. Grafen filmi bu süreçte kolayca yırtılabilir, kırışabilir veya kirlenebilir. Bu, üretim verimini düşüren ve maliyeti artıran en zayıf halkalardan biridir.

4. Maliyet Faktörleri: Grafen fiyatı, kalitesine ve üretim yöntemine göre büyük ölçüde değişir. Yüksek maliyetin arkasındaki ana nedenler şunlardır:

Ekipman Yatırımı: CVD fırınları gibi yüksek teknolojili üretim ekipmanları milyonlarca dolara mal olabilir.
Hammadde: Yüksek saflıkta metan gazı ve katalizör metaller (özellikle büyük ve pürüzsüz bakır folyolar) pahalıdır.
Enerji Tüketimi: CVD süreci 1000°C’ye varan sıcaklıklar gerektirir ve bu da önemli miktarda enerji tüketimi demektir.
Uzmanlık ve İşçilik: Süreçler, yüksek vasıflı mühendisler ve teknisyenler gerektirir.

Gelecek Perspektifi: Maliyetler Düşüyor, Yöntemler Gelişiyor

Tüm bu zorluklara rağmen umut var. Tıpkı bir zamanlar silikon çiplerin de üretilmesinin pahalı ve zor olması gibi, grafen üretim teknolojileri de hızla gelişiyor. Araştırmacılar;

Transfer sürecini ortadan kaldırmak için grafeni doğrudan yalıtkan yüzeyler üzerinde büyütmeyi,
Daha düşük sıcaklıklarda çalışan CVD süreçleri geliştirmeyi,
“Flash grafen” gibi atık malzemelerden anında grafen üreten yeni ve daha ucuz yöntemler bulmayı hedefliyor.

Sonuç

Grafenin yaygınlaşmasının önündeki engel, malzemenin potansiyeli değil, onu güvenilir, tutarlı ve uygun maliyetli bir şekilde üretme yeteneğimizdir. Kalite, miktar ve maliyet arasında mükemmel dengeyi bulmak, grafen devriminin kilit noktasıdır. Üretim teknolojileri olgunlaştıkça ve ölçek ekonomisi devreye girdikçe, grafenin maliyeti düşmeye devam edecektir. Bu “mucize malzeme” belki yarın hayatımıza girmeyecek, ancak üretimdeki engeller aşıldıkça, geleceğin teknolojisini şekillendireceği kesindir.

Grafenin Elektronik Devrelerdeki Potansiyeli: Silikonun Yerini Alabilir Mi?

Dijital çağın temel taşı olan silikon, on yıllardır elektronik dünyasının mutlak kralı oldu. Bilgisayarlarımızdan akıllı telefonlarımıza kadar neredeyse tüm modern teknolojiler, silikon bazlı mikroçipler sayesinde varlığını sürdürüyor. Ancak, teknolojinin sınırlarını zorladıkça ve Moore Yasası’nın fiziksel limitlerine yaklaştıkça, bilim dünyası ve endüstri, “silikondan sonra ne var?” sorusuna yanıt arıyor. İşte bu noktada, 2004 yılında keşfedilen ve “mucize malzeme” olarak adlandırılan grafen sahneye çıkıyor. Peki, tek atom kalınlığındaki bu karbon harikası, gerçekten de silikonun tahtını sallayabilir mi?

Silikon: Mevcut Kral ve Sınırları

Silikonun neden bu kadar baskın olduğunu anlamak önemlidir. Yerkabuğunda bolca bulunması, işlenmesinin ve saflaştırılmasının nispeten kolay olması ve en önemlisi, mükemmel bir yarı iletken olması onu ideal bir malzeme haline getirdi. Yarı iletkenler, elektrik akımını kontrollü bir şekilde açıp kapatabilen malzemelerdir ve bu özellik, modern transistörlerin temelini oluşturur.

Ancak, transistörleri daha da küçültmeye çalıştığımızda fiziksel zorluklar ortaya çıkıyor. Atomik seviyelere inildiğinde kuantum tünelleme gibi etkiler nedeniyle elektron sızıntıları başlıyor ve bu da verimsizliğe ve aşırı ısınmaya yol açıyor. Bu durum, daha hızlı, daha küçük ve daha verimli elektronik cihazlar için yeni malzemelere olan ihtiyacı doğuruyor.

Sahneye Çıkan Yeni Oyuncu: Grafen Nedir ve Neden Bu Kadar Özel?

Grafen, karbon atomlarının bal peteği şeklinde altıgen bir kafes yapısında düzenlendiği, tek atom kalınlığında bir malzemedir. Bu basit yapı, ona olağanüstü özellikler kazandırır:

Olağanüstü Elektriksel İletkenlik: Grafen, bilinen en iyi iletkenlerden biridir. Elektronlar, malzemenin içinde neredeyse hiç dirençle karşılaşmadan, ışık hızına yakın bir süratle hareket edebilir. Bu, silikondan kat kat daha hızlı transistörler anlamına gelir.
Mekanik Dayanıklılık: İnanılmaz derecede ince olmasına rağmen çelikten yaklaşık 200 kat daha güçlüdür.
Esneklik ve Şeffaflık: Neredeyse tamamen şeffaftır ve bükülebilir, katlanabilir bir yapıya sahiptir. Bu özellik, esnek ekranlar, giyilebilir teknolojiler ve bükülebilir elektronik cihazlar için kapıyı aralar.
Mükemmel Isı İletkenliği: Oluşan ısıyı çok verimli bir şekilde dağıtabilir, bu da elektronik bileşenlerin aşırı ısınma sorununu çözmeye yardımcı olabilir.

Grafenin Elektronik Devrelerdeki Potansiyel Uygulamaları

Bu inanılmaz özellikler, grafenin teoride birçok alanda devrim yaratma potansiyeline sahip olduğunu gösteriyor:

Ultra Hızlı Transistörler ve İşlemciler: Grafenin yüksek elektron hareketliliği, mevcut silikon transistörlerden çok daha yüksek frekanslarda çalışabilen cihazların üretilmesini sağlayabilir. Bu, terahertz (THz) hızlarında çalışan işlemciler anlamına gelebilir.
Esnek ve Giyilebilir Elektronik: Akıllı saatlerin, fitness takipçilerinin ötesinde, cilde yapıştırılabilen sensörler, katlanabilir akıllı telefonlar ve akıllı tekstil ürünleri gibi tamamen yeni ürün kategorileri yaratılabilir.
Şeffaf İletken Filmler: Dokunmatik ekranlarda, güneş pillerinde ve LED aydınlatmalarda kullanılan ve nadir bulunan indiyum kalay oksitin (ITO) yerini alabilir.
Yüksek Frekanslı İletişim: 5G ve gelecekteki 6G gibi teknolojiler için gerekli olan yüksek frekanslı radyo dalgalarını üreten ve algılayan devrelerde kullanılabilir.
Hassas Sensörler: Yüzey alanı çok geniş olduğu için tek bir molekülü bile tespit edebilen ultra hassas biyosensörler ve kimyasal sensörler geliştirilebilir.

En Büyük Soru: Grafen Silikonun Yerini Alabilir Mi?

Tüm bu heyecan verici potansiyele rağmen, grafenin silikonun yerini almasının önünde ciddi engeller var. Bu, basit bir malzeme değişiminden çok daha karmaşık bir süreçtir.

Zorluklar ve Engeller

Bant Aralığı (Band Gap) Sorunu: En büyük bilimsel engel budur. Silikon bir yarı iletkendir, yani elektriksel olarak “açık” ve “kapalı” durumlar arasında geçiş yapmasını sağlayan bir “bant aralığına” sahiptir. Bu, dijital mantık devrelerinin (1’ler ve 0’lar) temelidir. Saf grafenin ise doğal bir bant aralığı yoktur; her zaman iletkendir. Bu, ondan yapılan bir transistörün kolayca “kapatılamayacağı” anlamına gelir. Bilim insanları, grafen şeritlerini daraltarak veya kimyasal olarak modifiye ederek yapay bir bant aralığı oluşturmaya çalışsalar da, bu henüz seri üretime uygun ve verimli bir çözüm değildir.
Seri Üretim ve Maliyet: Laboratuvar ortamında yüksek kaliteli grafen üretmek mümkün olsa da, bunu endüstriyel ölçekte, kusursuz ve düşük maliyetli bir şekilde yapmak hala çok zordur. Silikon endüstrisi, on yıllardır mükemmelleştirilmiş devasa bir üretim altyapısına sahiptir ve bu altyapıyla rekabet etmek maliyet açısından şimdilik imkansızdır.
Entegrasyon Sorunları: Yeni bir malzemeyi, mevcut silikon bazlı CMOS (Tamamlayıcı Metal-Oksit-Yarı İletken) üretim süreçlerine entegre etmek son derece karmaşıktır. Tüm üretim hatlarının ve tasarım metodolojilerinin yeniden yapılandırılması gerekebilir.

Gelecek Perspektifi: Rakip Değil, Tamamlayıcı

Mevcut duruma bakıldığında, grafenin yakın gelecekte silikonu tamamen ortadan kaldırması pek olası görünmüyor. Bunun yerine, bilim dünyası ve endüstri hibrit bir yaklaşıma odaklanıyor. Bu senaryoda grafen, silikonun zayıf olduğu alanları güçlendiren bir tamamlayıcı olarak kullanılabilir.

Örneğin, bir çipteki temel mantık devreleri silikondan yapılmaya devam ederken, bileşenler arasındaki ultra hızlı bağlantı yolları (interconnects) veya yüksek frekanslı radyo antenleri grafenden yapılabilir. Bu, her iki malzemenin de en iyi özelliklerini bir araya getiren “silikondan daha fazlası” (More than Moore) yaklaşımını temsil eder.

Sonuç

Grafen, şüphesiz elektronik alanında devrim yaratma potansiyeline sahip, çığır açan bir malzemedir. Hızı, esnekliği ve gücü, ona silikonun asla ulaşamayacağı yetenekler kazandırır. Ancak, bant aralığı sorunu ve seri üretim zorlukları gibi temel engeller, onun kısa vadede silikonun tahtına oturmasını engelliyor.

Grafen bir “silikon katili” olmayabilir, ancak geleceğin elektronik teknolojilerini şekillendirecek kritik bir oyuncu olacağı kesindir. Silikonun saltanatı devam ederken, grafen yavaş yavaş sahnedeki yerini alarak daha hızlı, daha esnek ve daha verimli bir teknolojik geleceğin kapılarını aralayacaktır.

Grafen Bazlı Sensörler: Tıptan Çevre Güvenliğine Kullanım Alanları

Gözle görülemeyecek kadar ince, çelikten yüzlerce kat daha güçlü ve olağanüstü elektriksel iletkenliğe sahip bir malzeme düşünün. 21. yüzyılın “mucize malzemesi” olarak adlandırılan grafen, tam da bu özellikleriyle bilim ve teknoloji dünyasında yeni ufuklar açıyor. Batarya ve süperkapasitör gibi enerji depolama alanlarındaki devrimsel potansiyelinin yanı sıra, grafenin en heyecan verici uygulama alanlarından biri de ultra hassas sensör teknolojisidir. Grafen bazlı sensörler, tıp alanında hastalıkların erken teşhisinden çevre güvenliğinde anlık kirlilik takibine kadar çok geniş bir yelpazede ezber bozan çözümler sunmaya hazırlanıyor.

Grafeni Mükemmel Bir Sensör Malzemesi Yapan Nedir?

Bir sensörün temel görevi, ortamdaki çok küçük bir değişikliği (kimyasal, biyolojik veya fiziksel) algılayıp bunu ölçülebilir bir sinyale dönüştürmektir. Grafenin bu görev için biçilmiş kaftan olmasını sağlayan temel özellikleri şunlardır:

Devasa Yüzey Alanı: Tek atom kalınlığında olması, grafene kütlesine oranla inanılmaz bir yüzey alanı kazandırır. Bu, sensörün hedef moleküllerle etkileşime girmesi için çok daha fazla alan anlamına gelir ve bu da hassasiyeti (sensitivite) katbekat artırır.
Olağanüstü Elektriksel İletkenlik: Grafenin yüzeyine herhangi bir molekül bağlandığında, malzemenin elektriksel özelliklerinde anında bir değişiklik meydana gelir. Bu değişiklik o kadar belirgindir ki, tek bir molekülün varlığı bile tespit edilebilir. Bu özellik, sensörün olağanüstü bir seçicilik ve hızla çalışmasını sağlar.
Biyouyumluluk: Karbon bazlı yapısı sayesinde grafen, biyolojik sistemlerle uyumlu bir malzemedir. Bu, onu vücut içi ve giyilebilir tıbbi sensörler için ideal bir aday yapar.
Mekanik Esneklik ve Dayanıklılık: Hem güçlü hem de esnek olması, grafen sensörlerin giyilebilir teknolojilere, esnek elektronik cihazlara ve zorlu endüstriyel ortamlara kolayca entegre edilebilmesini sağlar.

Tıp ve Sağlık Alanında Grafen Sensörlerin Rolü

Grafen bazlı biyosensörler, hastalıkların teşhis ve takibinde bir devrim yaratma potansiyeline sahiptir.

Erken Kanser Teşhisi: Kanserli hücrelerin kana saldığı spesifik biyobelirteçleri (biomarker) çok düşük konsantrasyonlarda bile tespit edebilirler. Basit bir kan veya nefes testi ile kanserin erken evrede teşhis edilmesi, tedavi başarısını önemli ölçüde artırabilir.
Diyabet Yönetimi: Giyilebilir grafen sensörler, ter veya gözyaşı gibi vücut sıvılarından anlık olarak glukoz seviyesini ölçebilir. Bu, diyabet hastaları için parmak delme ihtiyacını ortadan kaldırarak sürekli ve ağrısız bir takip imkanı sunar.
Nörolojik Hastalıkların İzlenmesi: Beyin aktivitesini (EEG) veya sinir sinyallerini yüksek hassasiyetle ölçebilen esnek grafen sensörler, epilepsi ve Parkinson gibi hastalıkların daha iyi anlaşılmasına ve yönetilmesine yardımcı olabilir.
Hızlı Patogen Tespiti: Bakteri ve virüsleri dakikalar içinde tespit edebilen grafen sensörler, salgın hastalıkların kontrol altına alınmasında ve gıda güvenliğinin sağlanmasında kritik bir rol oynayabilir.

Çevre Güvenliği ve Endüstriyel Uygulamalar

Çevresel kirliliğin ve endüstriyel güvenliğin önemi arttıkça, grafen sensörler bu alanda da güçlü bir çözüm olarak öne çıkmaktadır.

Hava Kalitesi İzleme: Atmosferdeki zehirli gazları (NO₂, SO₂, CO vb.) ve uçucu organik bileşikleri (VOC) anlık ve çok düşük seviyelerde (ppb – milyarda bir parça) tespit edebilirler. Şehirlere veya endüstriyel tesislere yerleştirilen bu sensör ağları, kirlilik kaynaklarının tespiti ve halk sağlığının korunması için hayati veriler sağlar.
Su Kirliliği Tespiti: Sudaki ağır metalleri, pestisitleri (tarım ilaçları) ve diğer zararlı kimyasalları hızlı bir şekilde analiz ederek içme suyu kaynaklarının güvenliğini temin ederler.
Endüstriyel Güvenlik: Kimyasal üretim tesislerinde veya madenlerde tehlikeli gaz sızıntılarını anında tespit ederek patlama ve zehirlenme gibi kazaların önüne geçebilirler.
Gıda Güvenliği: Gıdaların bozulmasına neden olan kimyasalları veya ambalaj içindeki oksijen seviyesini ölçerek gıdaların tazeliğini takip eden “akıllı ambalaj” sistemleri geliştirilmesinde kullanılabilirler.

Gelecek Perspektifi ve Zorluklar

Grafen bazlı sensörlerin potansiyeli neredeyse sınırsızdır. Giyilebilir sağlık monitörlerinden akıllı şehirlere, otonom araçlardan uzay araştırmalarına kadar birçok alanda karşımıza çıkacaklardır. Ancak, bu teknolojinin yaygınlaşmasının önünde seri üretimde standardizasyonun sağlanması ve maliyetlerin düşürülmesi gibi bazı zorluklar bulunmaktadır. Bilim insanları ve mühendisler, bu engelleri aşmak için yoğun çalışmalarını sürdürmektedir.

Sonuç: Grafen, sensör teknolojisini daha hassas, daha hızlı, daha küçük ve daha akıllı hale getirerek adeta yeniden tanımlamaktadır. Sağlığımızı korumak, çevremizi temiz tutmak ve endüstriyel süreçleri daha güvenli hale getirmek için bize benzeri görülmemiş araçlar sunmaktadır. Bu “mucize malzemenin” sensör devrimi, henüz yeni başlamıştır ve gelecekte hayatımızın her anını etkileyen, görünmez bir koruyucu teknoloji olarak varlığını sürdürecektir.

Süperkapasitörlerde Grafen Kullanımı: Enerji Depolamanın Geleceği

Enerjiye olan bağımlılığımızın her geçen gün arttığı modern dünyada, enerjiyi verimli bir şekilde depolama yeteneği kritik bir öneme sahiptir. Geleneksel olarak bu alanda lityum-iyon bataryalar hüküm sürse de, daha hızlı şarj/deşarj süreleri ve daha uzun ömür gerektiren uygulamalar için yeni teknolojilere ihtiyaç duyulmaktadır. İşte bu noktada, “süperkapasitörler” veya diğer adıyla “ultrakapasitörler” devreye giriyor. Bu teknolojiyi bir adım öteye taşıyan ve potansiyelini katlayan ise yine “mucize malzeme” olarak anılan grafendir. Grafenin süperkapasitörlerde kullanımı, anlık güç ihtiyacını karşılamada ve enerji depolama sistemlerinde bir devrim yaratma potansiyeli taşımaktadır.

Süperkapasitörler Nedir ve Bataryalardan Farkı Nedir?

Süperkapasitörler, elektrokimyasal çift katmanlı kapasitörler (EDLC’ler) olarak da bilinir ve enerjiyi statik elektrik alanı olarak depolayan cihazlardır. Bataryalar gibi kimyasal reaksiyonlara dayanmak yerine, iyonların elektrot yüzeyinde fiziksel olarak birikmesi prensibiyle çalışırlar. Bu temel fark, onlara bataryalara kıyasla belirgin avantajlar ve dezavantajlar kazandırır:

Güç Yoğunluğu vs. Enerji Yoğunluğu: Süperkapasitörler, enerjiyi çok hızlı bir şekilde depolayıp serbest bırakabilirler (yüksek güç yoğunluğu). Ancak, genellikle bataryalara göre daha az enerji depolarlar (düşük enerji yoğunluğu). Yani, bir süperkapasitör bir araca anlık olarak çok yüksek bir ivmelenme gücü sağlayabilir, ancak o aracı batarya kadar uzun bir mesafeye götüremez.
Şarj/Deşarj Ömrü: Kimyasal reaksiyon olmadığı için elektrotları çok daha az yıpranır. Bir süperkapasitör, bataryaların birkaç binlik döngü ömrüne kıyasla yüz binlerce, hatta milyonlarca kez şarj ve deşarj edilebilir.
Şarj Süresi: Süperkapasitörler saniyeler içinde tamamen şarj olabilirken, en hızlı şarj olan bataryaların bile dakikalara ihtiyacı vardır.

Grafen, Süperkapasitörleri Nasıl Mükemmelleştiriyor?

Geleneksel süperkapasitörlerde genellikle aktif karbon elektrotlar kullanılır. Ancak grafenin sahneye çıkması, bu teknolojinin performans sınırlarını yeniden çizmiştir. Tek atom kalınlığındaki karbon yapısıyla grafenin süperkapasitörlere entegrasyonu, aşağıdaki kilit avantajları beraberinde getirir:

Devasa Yüzey Alanı: Süperkapasitörlerin performansı, elektrotların yüzey alanıyla doğru orantılıdır. Teorik olarak bir gram grafen, bir futbol sahası kadar yüzey alanına sahip olabilir. Bu devasa yüzey, enerji depolamak için çok daha fazla iyonun tutunabileceği bir alan sunar, bu da süperkapasitörün enerji yoğunluğunu, yani depolayabildiği toplam enerji miktarını önemli ölçüde artırır.
Üstün Elektriksel İletkenlik: Grafen, bilinen en iyi iletken malzemelerden biridir. Bu özellik, enerjinin elektrotlar içinde minimum kayıpla ve maksimum hızla hareket etmesini sağlar. Sonuç olarak, şarj ve deşarj işlemleri daha da hızlanır ve verimlilik (ESR – Eşdeğer Seri Direnç düşüşü) artar.
Mekanik Dayanıklılık ve Hafiflik: İnanılmaz derecede güçlü ve aynı zamanda esnek olan grafen, elektrotların döngü sırasında mekanik olarak bozulmasını engeller. Bu, süperkapasitörün zaten etkileyici olan ömrünü daha da uzatır. Hafifliği ise, toplam sistemin ağırlığını azaltarak özellikle taşınabilir elektronik ve otomotiv uygulamaları için büyük bir avantaj sağlar.

Grafen Süperkapasitörlerin Potansiyel Uygulama Alanları

Grafen tabanlı süperkapasitörlerin benzersiz özellikleri, onları birçok farklı alanda ideal bir çözüm haline getirmektedir:

Elektrikli ve Hibrit Araçlar: Özellikle rejeneratif frenleme sırasında (frene basıldığında ortaya çıkan enerjinin geri kazanımı) enerjiyi anında yakalayıp depolamak ve ani hızlanmalarda bu gücü motora anında iletmek için mükemmeldirler. Bataryalarla birlikte hibrit bir sistemde kullanılarak bataryanın ömrünü uzatabilir ve aracın verimliliğini artırabilirler.
Tüketici Elektroniği: Bir kameranın flaşının saniyeler içinde tekrar dolması, bir dizüstü bilgisayarın veya telefonun birkaç dakika içinde acil durumlar için yeterli şarjı alması gibi senaryoları mümkün kılabilir.
Yenilenebilir Enerji Sistemleri: Rüzgar türbinleri veya güneş panelleri gibi kaynaklardan gelen dalgalı enerjiyi dengelemek (şebeke stabilizasyonu) ve anlık güç taleplerini karşılamak için idealdir.
Endüstriyel Makineler: Forkliftler, vinçler gibi sık sık dur-kalk yapan ve ani güç gerektiren ağır iş makinelerinde verimliliği artırabilirler.

Sonuç ve Gelecek Vizyonu:

Grafen, süperkapasitör teknolojisinin potansiyelini en üst düzeye çıkararak, enerji depolama alanında yeni bir çağın kapılarını aralamaktadır. Henüz yüksek maliyetli seri üretim gibi zorluklar bulunsa da, devam eden araştırmalar bu engelleri hızla aşmaktadır. Gelecekte, grafen süperkapasitörlerin tek başına veya bataryalarla entegre bir şekilde çalıştığı hibrit sistemler hayatımızın her alanına girecek. Anında şarj olan cihazlar, daha verimli elektrikli araçlar ve daha stabil bir enerji altyapısı, grafenin bu devrimsel teknolojiye sunduğu katkıların sadece bir başlangıcı olacaktır. Enerji depolamanın geleceği, hızlı, verimli ve uzun ömürlü çözümlerde yatıyor ve grafen bu geleceğin merkezinde yer alıyor.

Grafenin Batarya Teknolojisindeki Devrimsel Rolü

Günümüz teknolojisinin hızla ilerlemesiyle birlikte enerji depolama çözümlerine olan ihtiyaç da katlanarak artmaktadır. Akıllı telefonlardan elektrikli araçlara, giyilebilir teknolojilerden yenilenebilir enerji sistemlerine kadar hayatımızın her alanında karşımıza çıkan bataryalar, bu ihtiyacın merkezinde yer alıyor. Ancak geleneksel lityum-iyon bataryaların şarj süresi, ömrü ve güvenlik gibi konulardaki sınırlamaları, bilim dünyasını yeni arayışlara itmiştir. İşte bu noktada, “mucize materyal” olarak adlandırılan grafen, batarya teknolojisinde bir devrim yaratma potansiyeliyle öne çıkıyor. Tek atom kalınlığındaki karbon atomu katmanlarından oluşan bu eşsiz malzeme, üstün özellikleri sayesinde enerji depolama alanında ezberleri bozmaya hazırlanıyor.

Grafen Nedir ve Bataryalarda Nasıl Bir Fark Yaratır?

Grafen, karbon atomlarının altıgen bir bal peteği örgüsü şeklinde dizilmesiyle oluşan iki boyutlu bir malzemedir. Bu inanılmaz derecede ince yapı, ona olağanüstü özellikler kazandırır. Çelikten 200 kat daha güçlü olmasına rağmen son derece hafif ve esnek olan grafen, aynı zamanda bilinen en iyi elektrik ve ısı iletkenlerinden biridir.

Batarya teknolojisinde grafenin devrimsel rolü, bu temel özelliklerinden kaynaklanmaktadır. Geleneksel bataryaların anot ve katot gibi bileşenlerine entegre edildiğinde veya tek başına kullanıldığında, performansta gözle görülür artışlar sağlamaktadır. Grafenin bataryalara entegrasyonu, temel olarak daha geniş yüzey alanı, yüksek elektriksel iletkenlik ve mekanik dayanıklılık sayesinde gerçekleşir.

Grafen Bataryaların Geleneksel Bataryalara Göre Üstünlükleri

Grafen katkılı veya tamamen grafen tabanlı bataryalar, mevcut lityum-iyon teknolojisine kıyasla bir dizi çarpıcı avantaj sunmaktadır:

Ultra Hızlı Şarj: Grafenin olağanüstü elektriksel iletkenliği, elektronların çok daha hızlı hareket etmesine olanak tanır. Bu da, saatler süren şarj sürelerini dakikalara indirme potansiyeli taşır. Elektrikli bir aracın deposunu doldurma süresine yakın bir sürede bataryasını tamamen şarj edebildiğini hayal edin; grafen bu hayali gerçeğe dönüştürebilir.
Artırılmış Batarya Ömrü (Döngü Sayısı): Lityum-iyon pillerin en büyük sorunlarından biri, her şarj ve deşarj döngüsünde kapasitelerinin bir miktarını kaybetmeleridir. Grafenin esnek ve dayanıklı yapısı, şarj-deşarj sırasında batarya elektrotlarında meydana gelen yıpranmayı önemli ölçüde azaltır. Bu sayede grafen bataryalar, geleneksel bataryalara göre çok daha fazla sayıda şarj döngüsüne dayanabilir, bu da daha uzun ömürlü cihazlar ve daha az batarya atığı anlamına gelir.
Daha Yüksek Enerji Yoğunluğu: Grafenin hafifliği ve geniş yüzey alanı, birim hacimde daha fazla enerji depolanmasına olanak tanır. Bu, aynı boyuttaki bir bataryanın çok daha uzun süre dayanması veya aynı kapasiteye sahip bir bataryanın çok daha küçük ve hafif olabilmesi demektir. Bu özellik, özellikle elektrikli araçların menzilini artırma ve akıllı telefonları inceltme konusunda büyük bir potansiyel sunmaktadır.
Gelişmiş Güvenlik ve Isı Yönetimi: Lityum-iyon bataryaların aşırı ısınma ve alev alma riskleri bilinmektedir. Grafenin üstün termal iletkenliği, batarya içindeki ısının çok daha verimli bir şekilde dağıtılmasını sağlar. Bu da aşırı ısınma riskini azaltarak bataryaları daha güvenli hale getirir.
Çevresel Sürdürülebilirlik: Daha uzun ömürlü bataryalar, daha az atık anlamına gelir. Ayrıca, grafenin karbon temelli bir malzeme olması ve üretim süreçlerinin geliştirilmesiyle birlikte, batarya üretiminin çevresel etkilerinin azaltılması hedeflenmektedir.

Zorluklar ve Gelecek Perspektifi

Grafenin batarya teknolojisindeki potansiyeli ne kadar büyük olursa olsun, kitlesel üretime geçişin önünde bazı engeller bulunmaktadır. Yüksek kalitede grafenin maliyetli ve ölçeklenebilir üretimi, şu anki en büyük zorlukların başında gelmektedir. Ayrıca, grafenin mevcut batarya üretim süreçlerine entegrasyonu için yeni tekniklerin ve standartların geliştirilmesi gerekmektedir.

Ancak bilim dünyası ve teknoloji devleri, bu zorlukların üstesinden gelmek için yoğun bir şekilde çalışmaktadır. Araştırma ve geliştirme faaliyetlerine yapılan milyarlarca dolarlık yatırımlar, grafen üretim maliyetlerini düşürmeyi ve verimliliği artırmayı hedeflemektedir. Yakın gelecekte, grafenle güçlendirilmiş bataryaların ilk olarak premium elektronik cihazlarda ve elektrikli araçlarda kullanılmaya başlanması ve zamanla daha geniş bir alana yayılması beklenmektedir.

Sonuç: Grafen, batarya teknolojisinin sınırlarını yeniden çizme potansiyeline sahip, oyunun kurallarını değiştiren bir malzemedir. Ultra hızlı şarj, daha uzun ömür, artırılmış kapasite ve gelişmiş güvenlik gibi vaatleriyle, enerji depolama sektöründe bir paradigma değişiminin habercisidir. Üretim zorlukları aşıldığında, grafen bataryalar sadece elektronik cihazlarımızı ve ulaşımımızı dönüştürmekle kalmayacak, aynı zamanda yenilenebilir enerji kaynaklarının daha verimli depolanmasını sağlayarak daha sürdürülebilir bir geleceğe giden yolu aydınlatacaktır.

Grafen Nedir? “Mucize Malzeme” Olarak Adlandırılmasının 10 Nedeni

Bilim dünyasında bazı keşifler evrimseldir, bazıları ise devrimsel. 2004 yılında Andre Geim ve Konstantin Novoselov adlı iki bilim insanının, bir parça grafit (bildiğimiz kurşun kalem ucu) ve bir rulo koli bandı kullanarak yaptıkları keşif, tam anlamıyla bir devrimdi. Bu basit yöntemle, karbon atomlarının bal peteği örgüsünde sıralandığı, sadece tek bir atom kalınlığında iki boyutlu bir tabakayı izole etmeyi başardılar: Grafen.

Bu keşif, onlara 2010 yılında Nobel Fizik Ödülü’nü kazandırmakla kalmadı, aynı zamanda malzeme biliminde yepyeni bir çağın kapılarını araladı. Peki, basit bir karbon tabakasını “mucize malzeme” olarak adlandıracak kadar özel kılan nedir? İşte grafenin akıl almaz özelliklerini ve dünyamızı değiştirme potansiyelini ortaya koyan 10 neden.

Grafen’i Mucize Yapan 10 Akıl Almaz Özellik

1. Akıl Almaz Güçlülük

Grafen, bilinen en güçlü malzemedir. Teorik olarak, aynı kalınlıktaki çelikten yaklaşık 200 kat daha güçlüdür. Ünlü bir benzetmeye göre, bir kedi tüyü kadar hafif bir grafen hamak, bir kediyi, hatta bir fili bile taşıyabilir. Bu özellik, onu ultra hafif ve inanılmaz derecede dayanıklı kompozit malzemeler için mükemmel bir aday yapar.

2. İnanılmaz Hafiflik

Sadece tek bir atom kalınlığında olduğu için grafen neredeyse ağırlıksızdır. Bir metrekaresi sadece 0.77 miligram gelir. Bu, bir futbol sahasını kaplayacak kadar grafenin, bir paket cips’ten daha hafif olacağı anlamına gelir. Havacılık ve uzay endüstrisi için bu, oyunun kurallarını yeniden yazan bir özelliktir.

3. Üstün Elektriksel İletkenlik

İletkenlik serimizin yıldızı olarak, grafen bu alanda da parlıyor. Gümüş ve bakırdan çok daha iyi bir elektrik iletkenidir. Elektronlar, grafenin kusursuz kristal yapısı içinde neredeyse hiç dirençle karşılaşmadan (balistik iletim) seyahat edebilirler. Bu, çok daha hızlı, daha küçük ve daha az ısınan transistörler ve elektronik devreler anlamına gelir.

4. Rekor Düzeyde Termal İletkenlik

Grafen, aynı zamanda bilinen en iyi ısı iletkenlerinden biridir; bu alanda elmastan bile daha iyidir. Isıyı çok hızlı ve verimli bir şekilde dağıtma yeteneği, onu ısınma sorunu yaşayan elektronik cihazlar ve işlemciler için mükemmel bir soğutma malzemesi yapar.

5. Neredeyse Tam Şeffaflık

Tek atom kalınlığındaki yapısı, grafenin görünür ışığın sadece %2.3’ünü emmesine neden olur. Bu da onu neredeyse tamamen şeffaf yapar. Bu özellik, onu bükülebilir dokunmatik ekranlar, şeffaf elektrotlar ve optoelektronik cihazlar için ideal kılar.

6. Mükemmel Esneklik

Çelikten yüzlerce kat güçlü olmasına rağmen, grafen aynı zamanda bir lastik levha gibi esnektir. Kırılmadan %20’ye kadar esneyebilir. Bu esneklik, onun giyilebilir teknolojiler, bükülebilir telefonlar ve esnek sensörler gibi fütüristik uygulamalarda kullanılmasının anahtarıdır.

7. Aşılmaz Bir Bariyer Olması

Grafenin bal peteği örgüsü o kadar sıkıdır ki, en küçük gaz atomu olan helyum bile içinden geçemez. Bu, onu su arıtma sistemleri için ultra ince ve verimli filtreler, paslanmaya karşı koruyucu kaplamalar ve gıdaların taze kalmasını sağlayan ambalajlar için mükemmel bir bariyer haline getirir.

8. Devasa Yüzey Alanı

İnanılmaz derecede ince ve hafif olmasına rağmen, grafenin yüzey alanı devasadır. Sadece bir gram grafen, bir futbol sahasından daha fazla yüzey alanına sahip olabilir. Bu özellik, enerjiyi çok hızlı depolayıp boşaltabilen süper kapasitörler ve piller için onu paha biçilmez kılar.

9. Biyouyumluluk

Temelde karbondan oluştuğu için, grafen ve türevleri insan vücuduyla uyumlu olabilir. Bu, hedefe yönelik ilaç dağıtım sistemleri, kanser hücrelerini tespit eden biyosensörler ve hatta hasarlı sinir dokusunu onarmak için potansiyel taşıyan tıbbi implantlar gibi heyecan verici biyomedikal uygulamaların kapısını açar.

10. Kimyasal Olarak “Ayarlanabilirlik”

Grafen, sadece saf haliyle değil, aynı zamanda bir platform olarak da bir mucizedir. Yüzeyine farklı atomlar veya moleküller eklenerek (fonksiyonelleştirme), özellikleri belirli bir amaç için “ayarlanabilir”. Bu, onu sayısız yeni malzeme ve sensörün temel yapı taşı haline getirir.

Zorluklar ve Gelecek

Grafen tüm bu inanılmaz özelliklere sahip olsa da, yaygın olarak kullanılmasının önündeki en büyük engel büyük ölçekli ve kusursuz üretiminin hala zor ve maliyetli olmasıdır. Ancak dünya genelindeki laboratuvarlarda bu sorunu çözmek için yoğun çalışmalar devam etmektedir.

Sonuç: Bir Malzemeden Daha Fazlası

Grafen, sadece yeni bir malzeme değildir; o, bilimin sınırlarını zorlayan ve teknolojiye yeni bir yön veren bir platformdur. Güç, hafiflik, iletkenlik ve esneklik gibi normalde bir arada bulunmayan özellikleri bünyesinde toplaması, onu elektronik, enerji, tıp ve malzeme mühendisliği alanlarında bir devrimin habercisi yapıyor. Andre Geim ve Konstantin Novoselov’un bir koli bandıyla başlattığı bu macera, geleceğin dünyasını inşa edecek temel taşlardan biri olmaya aday.

Nanoteknoloji Hakkında En Çok Sorulan 20 Soru

Nanoteknoloji, son yılların en çok konuşulan ve en merak uyandıran bilim dallarından biri. Maddenin en küçük yapı taşlarıyla oynayarak devrim yaratma potansiyeline sahip bu alan, bir yandan heyecan verirken diğer yandan da akıllarda birçok soru işareti bırakıyor. Peki, nanoteknoloji tam olarak nedir? Hayatımızı şimdiden nasıl etkiliyor ve gelecekte bizi neler bekliyor?

İşte bu büyüleyici teknoloji hakkında en sık sorulan 20 soru ve herkesin anlayabileceği dilde hazırlanmış net cevapları.

Temel Kavramlar

1. Nanoteknoloji nedir? Nanoteknoloji, maddenin atomik ve moleküler seviyede (nano ölçekte) kontrol edilerek, tamamen yeni özelliklere sahip yapılar, malzemeler ve cihazlar tasarlanması ve üretilmesidir. Kısacası, maddenin en küçük yapı taşlarıyla amaca yönelik mühendislik yapmaktır.

2. “Nano” ne kadar küçüktür? Bir nanometre nedir? Bir nanometre (nm), metrenin milyarda biridir (10−9 metre). Bu ölçeği hayal etmek için, bir insan saç telinin yaklaşık 80.000-100.000 nanometre kalınlığında olduğunu düşünebilirsiniz. Eğer bir misket 1 nanometre olsaydı, dünya sadece 1 metre genişliğinde olurdu.

3. Nanoteknolojinin asıl amacı nedir? Temel amaç, malzemelere atomik düzeyde müdahale ederek onlara normalde sahip olmadıkları olağanüstü özellikler (daha fazla sağlamlık, daha iyi iletkenlik, su iticilik vb.) kazandırmaktır. Bu sayede daha verimli, daha küçük, daha hafif ve daha işlevsel ürünler geliştirilebilir.

4. Nanobilim ve nanoteknoloji arasındaki fark nedir? Nanobilim, nano ölçekteki malzemelerin ve olguların özelliklerini anlama ve keşfetme bilimidir. Nanoteknoloji ise bu bilimsel bilgiyi kullanarak pratik uygulamalar ve ürünler (cihazlar, malzemeler vb.) geliştirme mühendisliğidir. Biri “anlamak”, diğeri “yapmak” üzerinedir.

Malzemeler ve Yöntemler

5. Nanomalzeme nedir? En az bir boyutunun 1 ile 100 nanometre arasında olduğu malzemelerdir. Bu boyuta indirgendiklerinde, aynı malzemenin daha büyük formlarına göre çok farklı ve genellikle üstün özellikler sergilerler.

6. En bilinen nanomalzemeler nelerdir? En popüler olanlar arasında grafen (tek atom kalınlığında karbon tabakası), karbon nanotüpler (silindir şeklinde grafen), kuantum noktaları (QLED TV’lerde kullanılır) ve gümüş nanoparçacıklar (antibakteriyel özellikli) bulunur.

7. Nanomalzemeler nasıl üretilir? İki ana yaklaşım vardır: Yukarıdan Aşağıya (Top-Down), büyük bir malzemenin yontularak veya aşındırılarak nano boyuta getirilmesi (örneğin, bilgisayar çipi üretimi). Aşağıdan Yukarıya (Bottom-Up) ise tek tek atom ve moleküllerin bir lego gibi birleştirilerek istenen yapının inşa edilmesidir.

8. Nano dünyayı görmek için hangi aletler kullanılır? Nano ölçeği görmek için optik mikroskoplar yetersizdir. Bunun yerine, Atomik Kuvvet Mikroskobu (AFM) ve Taramalı Tünelleme Mikroskobu (STM) gibi yüzeydeki tek tek atomları “hissetme” veya tarama prensibiyle çalışan çok güçlü mikroskoplar kullanılır.

Uygulama Alanları

9. Nanoteknoloji günlük hayatta nerelerde kullanılıyor? Leke tutmayan ve su geçirmeyen kıyafetler, çizilmeye dayanıklı gözlük camları ve araba boyaları, şeffaf güneş kremleri, antibakteriyel gıda ambalajları ve daha canlı renkler sunan QLED televizyonlar, günlük hayattaki popüler örneklerdir.

10. Tıp alanında nanoteknoloji nasıl kullanılıyor? (Nanotıp) Hedefli ilaç dağıtımı (ilacı sadece kanserli hücreye götürmek), hastalıkların çok erken teşhisi için hassas biyosensörler, tıbbi görüntüleme kalitesini artırma ve hasarlı dokuları onarma gibi alanlarda devrim yaratma potansiyeline sahiptir.

11. Elektronik alanındaki rolü nedir? Daha hızlı, daha küçük ve daha az enerji tüketen bilgisayar çipleri, esnek ve katlanabilir ekranlar, ultra verimli aydınlatma sistemleri (LED) ve çok daha yüksek kapasiteli veri depolama üniteleri geliştirmek için kullanılır.

12. Nanoteknoloji çevreyi korumaya yardımcı olabilir mi? Evet. Daha verimli su arıtma filtreleri, daha yüksek kapasiteli ve uzun ömürlü bataryalar, daha verimli güneş panelleri ve endüstriyel süreçlerde zararlı yan ürünleri azaltan katalizörler gibi uygulamalarla çevre sorunlarına önemli çözümler sunabilir.

Güvenlik ve Etik

13. Nanoteknoloji güvenli midir? Riskleri var mıdır? Her yeni teknolojide olduğu gibi nanoteknolojinin de potansiyel riskleri vardır ve bunlar bilim insanları tarafından dikkatle incelenmektedir. Geliştirilen her nano ürün, piyasaya sürülmeden önce insan sağlığı ve çevre üzerindeki etkileri açısından sıkı testlerden geçirilir.

14. Nanoparçacıkların insan sağlığına etkileri nelerdir? Bu, araştırmaların odak noktasıdır. Bazı nanoparçacıkların boyutu, vücudun doğal bariyerlerini aşmalarına neden olabilir. Bu nedenle bilim insanları, parçacıkların vücutta nasıl davrandığını, nerelerde biriktiğini ve olası toksik etkilerini anlamak için yoğun çalışmalar yürütmektedir.

15. Nanoteknoloji ile ilgili etik sorunlar var mıdır? Evet. Kişisel gizlilik (görülemeyecek kadar küçük sensörler), askeri uygulamalar, insan yeteneklerini artırma ve teknolojinin adil dağılımı gibi konular, nanoteknolojinin getirdiği önemli etik tartışma başlıklarıdır.

Kariyer ve Gelecek

16. Nanoteknoloji alanında nasıl kariyer yapılır? Fizik, kimya, biyoloji, malzeme bilimi veya çeşitli mühendislik (elektrik-elektronik, makine, biyomühendislik vb.) dallarında lisans eğitimi aldıktan sonra nanobilim veya nanoteknoloji alanında yüksek lisans ve doktora yaparak bu alanda uzmanlaşılabilir.

17. Türkiye’de nanoteknoloji çalışmaları yapılıyor mu? Evet. Türkiye’de başta Bilkent Üniversitesi UNAM (Ulusal Nanoteknoloji Araştırma Merkezi) olmak üzere birçok önde gelen üniversite ve araştırma enstitüsünde dünya standartlarında nanoteknoloji araştırmaları yürütülmekte ve başarılı projelere imza atılmaktadır.

18. Yapay zekâ ve nanoteknoloji birlikte nasıl çalışır? Yapay zekâ, yeni nanomalzemelerin keşfini ve tasarımını hızlandırır, nano ölçekte yapılan deneylerden elde edilen devasa verileri analiz eder ve hatta nano-robotların programlanmasında “beyin” görevi görebilir. Bu iki alanın birleşimi, bilimsel keşif sürecini muazzam ölçüde hızlandırmaktadır.

19. Nanoteknolojinin gelecekte hayatımızı nasıl değiştirmesi bekleniyor? Kendi kendini onaran malzemeler, hastalıklara kişiye özel tedaviler sunan nano-robotlar, neredeyse bedava ve temiz enerji, uzay asansörü gibi bugün bilim kurgu gibi görünen birçok fikrin gerçeğe dönüşmesinde kilit rol oynaması beklenmektedir.

20. Nanoteknoloji hakkında daha fazla bilgiyi nereden edinebilirim? Üniversitelerin ve araştırma merkezlerinin web siteleri, Nature Nanotechnology ve Science gibi prestijli bilimsel dergiler, Coursera ve edX gibi platformlardaki online eğitimler ve güvenilir bilim yayınları, bu alandaki güncel ve doğru bilgi için en iyi kaynaklardır.

Çocuklara Nanoteknoloji Nasıl Anlatılır?

Bir ebeveyn veya eğitimci olarak, bir çocuğun meraklı gözlerle sorduğu “Bu neden böyle?” sorusunun ne kadar değerli olduğunu biliriz. Peki, o soru “Nanoteknoloji nedir?” olduğunda ne cevap verirsiniz? Kulağa karmaşık gelen bu bilim dalını bir çocuğa anlatmak, ilk başta göz korkutucu görünebilir. Ancak doğru benzetmeler ve basit örneklerle, bilimin bu dev alanını minik beyinler için anlaşılır ve heyecan verici bir maceraya dönüştürebilirsiniz.

İşte çocuklara nanoteknolojiyi anlatırken kullanabileceğiniz, onların hayal dünyasına hitap eden adımlar ve eğlenceli aktiviteler.

Adım 1: En Temel Kavramı Basitleştirin: “Süper Minik Legolarla Oynamak”

Her şeyi basitleştirmenin anahtarı doğru bir benzetmedir. Nanoteknoloji için en harika benzetme, yapı blokları veya Legolardır.

Nasıl Anlatmalı? “Hayal et, çevremizdeki her şey – oturduğun sandalye, içtiğin su, hatta kendi vücudun bile – minicik, gözle göremeyeceğimiz yapı bloklarından oluşuyor. Tıpkı senin Legoların gibi. Bilim insanları bu en küçük bloklara ‘atom’ ve ‘molekül’ diyor.

İşte nanoteknoloji, bu süper minik, görünmez Legolarla oynamak ve onlarla yepyeni, harika şeyler inşa etmek demek! Normalde bir şeyler yaparken milyonlarca Legoyu bir araya getiririz. Ama nanoteknoloji uzmanları, tek tek o minicik Legoları alıp, istedikleri yere koyarak daha önce hiç yapılmamış eşyalar yapıyorlar.”

Ölçeği Anlatmak İçin: “Nano” kelimesinin ne kadar küçük olduğunu anlatmak için somut bir örnek verin: “Saçının tek bir telini düşün. İşte bir ‘nanometre’, o saç telinden yaklaşık 100.000 kat daha incedir! O kadar küçük ki, bu süper minik Legolarla oynamak için bilim insanlarının çok özel ve güçlü mikroskoplar kullanması gerekiyor.”

Adım 2: Günlük Hayattan Sihirli Örnekler Verin

Soyut bir kavramı anlatmanın en iyi yolu, onun çocuğun hayatındaki etkilerini göstermektir. Nanoteknoloji, aslında şimdiden birçok ürünün içinde “sihirli bir dokunuş” gibi gizli.

Leke Tutmayan Tişörtler: “Bazı tişörtler hiç kirlenmiyor, üzerine su dökülünce hemen akıp gidiyor, fark ettin mi? Çünkü o tişörtlerin üzerinde, nano boyutta, göremediğimiz minicik tepecikler var. Su damlaları bu tepeciklere tutunamıyor ve bir kaydıraktan kayar gibi üzerinden akıp gidiyor. Tıpkı bir sihir gibi, değil mi?”
Daha İyi Güneş Kremleri: “Plaja giderken sürdüğümüz bazı güneş kremleri neden bembeyaz iz bırakmıyor biliyor musun? Çünkü içindeki koruyucu kalkanlar nano kadar küçük. Bu minicik kalkanlar bir araya gelip cildimizde görünmez bir zırh örüyor ve bizi Güneş’in zararlı ışınlarından çok daha iyi koruyor.”
Çizilmeyen Gözlükler ve Ekranlar: “Telefon ekranlarının veya gözlüklerin bazıları kolay kolay çizilmiyor. Çünkü yüzeyleri, nano parçacıklardan yapılmış görünmez ve çok sert bir kaplama ile kaplanıyor. Bu, cama süper güçlü bir zırh giydirmek gibi bir şey!”

Adım 3: Birlikte Oynayın ve Keşfedin: Eğlenceli Aktiviteler

Anlatılanları pekiştirmenin en kalıcı yolu, konuyu bir oyuna veya deneye dönüştürmektir.

“Lotus Etkisi” Deneyi: Marketten bir karalahana veya kırmızı lahana yaprağı alın. Üzerine birkaç damla su damlatın. Suyun yaprağın üzerinde nasıl boncuk gibi durduğunu ve yaprağı ıslatmadan yuvarlandığını gözlemleyin. “İşte doğadaki nanoteknoloji bu!” diyerek leke tutmayan kumaşlarla bağlantı kurun.
Lego ile Modelleme: Çocuğunuza farklı renklerde Legolar verin. “Şimdi sadece kırmızı blokları kullanarak çok sağlam bir duvar yap,” deyin. Bu, bilim insanlarının tek tip atomla (örneğin karbon) grafen gibi bir yapı oluşturmasına benzer. Sonra, “Şimdi de duvarın ortasına mavi bloklardan bir pencere yap,” diyerek farklı atomlar ekleyerek yeni bir işlev (pencere) kazandırmanın, yani nano-mühendisliğin temel mantığını anlatın.
Online Kaynakları Kullanın: YouTube’da “nanotechnology for kids” veya “çocuklar için nanobilim” gibi aramalar yaparak konuyla ilgili animasyonları ve basit anlatımlı videoları birlikte izleyin. Görsel materyaller, konunun zihinde canlanmasına çok yardımcı olur.

Unutulmaması Gereken İpuçları

Basit Tutun: Teknik detaylarda boğulmayın. Amaç merak uyandırmak, ders vermek değil.
Sabırlı Olun: Sorularına basit ve net cevaplar verin. Bilmediğiniz bir soru sorarsa, “Harika bir soru, bunu birlikte araştıralım mı?” demek en güzelidir.
“Vay Canına!” Faktörüne Odaklanın: Nanoteknolojinin şaşırtıcı ve sihirli yönlerini vurgulayın. Bu, öğrenmeyi daha eğlenceli hale getirir.

Sonuç olarak, çocuklara nanoteknolojiyi anlatmak, onlara aslında etraflarındaki dünyanın görünmez katmanlarını keşfetmeleri için bir davetiye sunmaktır. Bu süper minik Legolarla nelerin mümkün olduğunu hayal etmelerini sağlayarak, geleceğin bilim insanlarının, mühendislerinin ve kaşiflerinin içindeki o ilk kıvılcımı ateşleyebilirsiniz.

Nanoteknolojiye Dayalı Sertifikalı Online Eğitimler

Nanoteknoloji, malzeme biliminden tıbba, elektronikten enerjiye kadar endüstrinin her alanını dönüştüren bir anahtar teknoloji haline geldi. Bu devrimci alanda yetkinlik kazanmak, kariyerinde bir adım öne geçmek isteyen mühendisler, bilim insanları ve teknoloji meraklıları için paha biçilmez bir avantaj sunuyor. Neyse ki, bu alandaki bilgiye ulaşmak için artık dünyanın en iyi üniversitelerinin kampüslerinde olmanıza gerek yok. Evinizin konforunda, kendi hızınızda takip edebileceğiniz sertifikalı online eğitimler, nanoteknoloji dünyasının kapılarını herkese aralıyor.

Peki, 2025 yılında hangi online programlar öne çıkıyor ve bu sertifikalar kariyerinize nasıl bir değer katabilir? İşte nanoteknoloji alanında uzmanlaşmak için takip edebileceğiniz en prestijli sertifikalı online eğitimler.

Neden Nanoteknoloji Sertifikası Almalısınız?

Bir nanoteknoloji sertifika programına yatırım yapmak, sadece CV’nize yeni bir satır eklemekten çok daha fazlasını ifade eder:

Artan Talep: Endüstriler, daha verimli ve yenilikçi ürünler geliştirmek için nano ölçekte çalışabilen profesyonellere her zamankinden daha fazla ihtiyaç duyuyor.
Disiplinlerarası Yetkinlik: Nanoteknoloji; fizik, kimya, biyoloji ve mühendislik bilimlerinin kesişim noktasındadır. Bu alanda alacağınız bir eğitim, sizi çok yönlü bir problem çözücü yapar.
Kariyerde Yükselme: Mevcut sektörünüzde (örneğin, yarı iletken, biyomedikal, otomotiv) nanoteknoloji bilgisiyle fark yaratarak daha üst düzey ve yenilikçi pozisyonlara geçiş yapabilirsiniz.
Esneklik ve Erişilebilirlik: Online programlar, tam zamanlı bir işte çalışırken veya farklı bir şehirdeyken bile dünyanın en iyi hocalarından eğitim alma imkânı sunar.

Öne Çıkan Sertifikalı Online Nanoteknoloji Eğitimleri

Aşağıda, farklı seviye ve uzmanlık alanlarına hitap eden, uluslararası geçerliliğe sahip platformlar ve üniversiteler tarafından sunulan en iyi programlardan bazılarını bulabilirsiniz.

1. Coursera: Çeşitli Üniversitelerden Uzmanlık Programları

Coursera platformu, dünyanın önde gelen üniversitelerinin hazırladığı “Uzmanlık” (Specialization) programları ile tanınır. Bu programlar, belirli bir konuda derinlemesine bilgi sağlayan bir dizi kurstan oluşur ve sonunda bir bitirme projesi içerir.

Öne Çıkan Programlar: “Nanotechnology and Nanosensors” (Duke Üniversitesi), “Fundamentals of Nanotechnology” (Colorado Boulder Üniversitesi) gibi uzmanlık programları.
Kimler İçin Uygun? Temel bilim veya mühendislik altyapısına sahip, nanoteknolojiye giriş yapmak veya belirli bir alt dalında (örneğin, sensörler) uzmanlaşmak isteyenler için idealdir.
Neler Öğreneceksiniz? Nano ölçeğin temel prensipleri, malzemelerin nano boyutta değişen özellikleri, nano-üretim (nanofabrication) teknikleri, karakterizasyon yöntemleri ve nanoteknolojinin pratik uygulamaları.

2. edX ve Purdue Üniversitesi: Nanoteknoloji MicroMasters Programı

Purdue Üniversitesi’nin edX platformu üzerinden sunduğu MicroMasters programı, bir yüksek lisans programının içeriğini ve zorluğunu yansıtan, son derece prestijli bir seçenektir.

Öne Çıkan Program: “Nanoscience and Technology” MicroMasters.
Kimler İçin Uygun? Kariyerinde ciddi bir sıçrama yapmak isteyen ve nanoteknoloji alanında yüksek lisans seviyesinde bilgi edinmeyi hedefleyen mühendisler ve bilim insanları için mükemmeldir. Programı başarıyla tamamlayanlar, Purdue Üniversitesi’ndeki ilgili yüksek lisans programlarına kabul için kredi kazanabilirler.
Neler Öğreneceksiniz? Kuantum mekaniğinin temelleri, nanoelektronik, nanofotonik, nanomalzemelerin sentezi ve nanoteknolojinin enerji uygulamaları gibi ileri düzey konular.

3. University of Oxford – Sürekli Eğitim Departmanı

Oxford Üniversitesi, nanoteknolojinin belirli alanlarına odaklanan daha kısa süreli ve yoğun online kurslar sunmaktadır. Bu kurslar, genellikle alanın en büyük isimleri tarafından verilir.

Öne Çıkan Programlar: “Nanomedicine” veya “Advanced Nanomaterials” gibi spesifik konularda açılan kısa dönemli kurslar.
Kimler İçin Uygun? Belirli bir alanda (özellikle nanotıp) bilgilerini hızla güncellemek isteyen tıp, eczacılık ve malzeme bilimi profesyonelleri için uygundur.
Neler Öğreneceksiniz? Hedefli ilaç dağıtım sistemleri, biyomedikal görüntüleme için nanoparçacıklar, rejeneratif tıp ve nanomalzemelerin biyouyumluluğu gibi son teknoloji konular.

4. Johns Hopkins University – Engineering for Professionals

Johns Hopkins, özellikle malzeme bilimi ve mühendislik alanında online yüksek lisans ve sertifika programlarıyla tanınır. Nanoteknoloji, bu programların önemli bir bileşenidir.

Öne Çıkan Program: “Materials Science and Engineering” online programı içindeki nanoteknoloji odaklı dersler.
Kimler İçin Uygun? Özellikle malzeme mühendisliği kariyerine sahip olup nanomalzemeler konusunda uzmanlaşarak endüstride Ar-Ge veya ürün geliştirme rollerini hedefleyen profesyoneller.
Neler Öğreneceksiniz? Nanoyapılı malzemelerin mekanik, termal ve elektriksel özellikleri, malzeme karakterizasyon teknikleri (AFM, SEM, TEM) ve kompozit malzemeler.

5. Endüstri Odaklı Profesyonel Eğitimler (örn: SEMI, IEEE)

Yarı iletken ve elektronik endüstrisi, nanoteknolojinin en yoğun kullanıldığı alanlardan biridir. SEMI (Semiconductor Equipment and Materials International) gibi endüstri kuruluşları veya IEEE (Elektrik ve Elektronik Mühendisleri Enstitüsü), üyelerine yönelik olarak nano-üretim, litografi ve yarı iletken fiziği gibi konularda profesyonel gelişim kursları ve sertifikaları sunar.

Kimler İçin Uygun? Doğrudan mikroelektronik ve yarı iletken sektöründe çalışan veya çalışmayı hedefleyen mühendisler.
Neler Öğreneceksiniz? Fotolitografi, “top-down” ve “bottom-up” üretim yaklaşımları, temiz oda protokolleri ve en yeni nesil transistör teknolojileri.

Doğru Programı Nasıl Seçersiniz?

Hedefinizi Belirleyin: Sadece genel bir bilgi mi istiyorsunuz, yoksa belirli bir endüstriye yönelik bir uzmanlık mı hedefliyorsunuz?
Mevcut Bilginizi Değerlendirin: Programların çoğu temel bir fen veya mühendislik bilgisi gerektirir. Başlangıç seviyesi veya ileri düzey bir program mı size uygun, buna karar verin.
Müfredatı İnceleyin: Ders içerikleri, projeler ve kullanılan teknolojiler kariyer hedeflerinizle örtüşüyor mu?
Zaman ve Maliyet: Programın süresini, haftalık ders yükünü ve toplam maliyetini kendi programınıza ve bütçenize göre değerlendirin.

Sonuç olarak, nanoteknoloji alanında sertifikalı bir online eğitim, geleceğin teknolojisini bugünden öğrenmek ve kariyerinize yön vermek için atılacak en stratejik adımlardan biridir. Yukarıda listelenen platform ve programlar, bu heyecan verici alana sağlam bir giriş yapmanız için harika birer başlangıç noktası sunuyor.

2025’te Mutlaka Takip Edilmesi Gereken Nano Konferanslar

Nanoteknoloji ve nanobilim, baş döndürücü bir hızla gelişmeye devam ederken, bu alandaki en son yenilikleri, çığır açan araştırmaları ve geleceğin trendlerini takip etmek hem akademisyenler hem de endüstri profesyonelleri için hayati önem taşıyor. Bilimsel makaleler ve dergiler bu sürecin önemli bir parçası olsa da, alanın önde gelen beyinleriyle tanışmak, yeni iş birlikleri kurmak ve en taze bilgiyi ilk ağızdan duymak için bilimsel konferansların yerini hiçbir şey tutamaz.

2025 yılı, nanoteknoloji dünyasının en prestijli etkinliklerine ev sahipliği yapmaya hazırlanıyor. Eğer siz de bu heyecan verici alanda çalışıyor, eğitim alıyor veya yatırım yapıyorsanız, ajandanıza mutlaka eklemeniz gereken, dünyanın dört bir yanından binlerce araştırmacıyı bir araya getirecek en önemli nano konferansları sizin için derledik.

1. MRS Fall Meeting & Exhibit (Malzeme Araştırmaları Derneği Güz Toplantısı)

Tahmini Tarihler: Aralık 2025
Konum: Boston, Massachusetts, ABD
Neden Takip Edilmeli? MRS Fall Meeting, şüphesiz dünyanın en büyük ve en kapsamlı malzeme bilimi buluşmasıdır. Nanoteknoloji, bu konferansın merkezinde yer alır. Nanomalzemeler, nanoelektronik, nanotıp ve nano-üretim gibi onlarca farklı başlıkta yüzlerce sempozyum düzenlenir. Nobel ödüllü konuşmacılardan, alanında yeni bir çığır açan genç araştırmacılara kadar binlerce bilim insanını bir araya getiren bu etkinlik, nanoteknolojinin malzeme bilimiyle kesiştiği her noktayı kapsar. Endüstri ve akademi arasındaki köprüyü kuran en önemli platformlardan biridir.

2. IEEE International Conference on Nanotechnology (IEEE NANO)

Tahmini Tarihler: Temmuz 2025
Konum: Değişken (Her yıl farklı bir kıtada düzenlenir)
Neden Takip Edilmeli? Elektrik ve Elektronik Mühendisleri Enstitüsü (IEEE) tarafından düzenlenen bu konferans, nanoteknolojinin özellikle elektronik, fotonik, robotik ve mühendislik uygulamalarına odaklanan en prestijli etkinliktir. Nano-sensörler, nano-robotik, nano-fabrikasyon ve nano-elektronik cihazlar gibi konularda en son araştırmaların sunulduğu IEEE NANO, teorik bilgiden pratik uygulamaya geçişin en net görüldüğü yerlerden biridir. Mühendislik ve uygulamalı bilimler alanındaki araştırmacılar için vazgeçilmezdir.

3. NT25: International Conference on the Science and Application of Nanotubes and Low-Dimensional Materials

Tahmini Tarihler: Haziran/Temmuz 2025
Konum: Değişken (Genellikle Avrupa veya Asya’da düzenlenir)
Neden Takip Edilmeli? Bu konferans, adından da anlaşılacağı gibi, karbon nanotüpler, grafen, geçiş metali dikalkojenitleri (TMD’ler) gibi düşük boyutlu malzemeler üzerine odaklanmış en önemli ve en spesifik buluşmadır. Alanın duayenlerinin ve bu malzemeleri keşfeden bilim insanlarının bizzat katıldığı NT serisi, bu “harika malzemelerin” temel biliminden, sentezine ve aygıt uygulamalarına kadar her yönünü derinlemesine ele alır. Eğer çalışma alanınız doğrudan bu malzemelerle ilgiliyse, NT25 kaçırmamanız gereken bir etkinliktir.

4. Euro-EUSPEN International Conference & Exhibition

Tahmini Tarihler: Haziran 2025
Konum: Avrupa’da Değişken Bir Şehir
Neden Takip Edilmeli? Avrupa Hassas Mühendislik ve Nanoteknoloji Derneği (EUSPEN) tarafından düzenlenen bu konferans, nano ölçekte üretim ve metrolojiye (ölçüm bilimi) odaklanır. Nanoteknolojinin endüstriyel üretime nasıl aktarıldığını, ultra hassas makinelerin nasıl tasarlandığını ve atomik düzeyde ölçümlerin nasıl yapıldığını merak ediyorsanız, bu konferans tam size göre. Özellikle nano-fabrikasyon, yüzey mühendisliği ve hassas konumlandırma sistemleri üzerine çalışanlar için kritik bir öneme sahiptir.

5. NanoTR (Türkiye Nanobilim ve Nanoteknoloji Konferansı)

Tahmini Tarihler: Genellikle Sonbahar aylarında
Konum: Türkiye’de Değişken Bir Üniversite veya Araştırma Merkezi
Neden Takip Edilmeli? Türkiye’deki nanoteknoloji ekosistemini bir araya getiren en büyük ve en köklü ulusal konferanstır. Ülkemizdeki üniversitelerden ve araştırma merkezlerinden yüzlerce bilim insanı ve öğrencinin katıldığı NanoTR, yapılan en güncel araştırmaları sunmak, fikir alışverişinde bulunmak ve ulusal iş birlikleri oluşturmak için paha biçilmez bir fırsattır. Hem tecrübeli araştırmacılar hem de alana yeni adım atan lisansüstü öğrencileri için network oluşturma ve Türkiye’deki çalışmalar hakkında bilgi sahibi olma açısından mutlaka takip edilmesi gereken bir etkinliktir.

6. TechConnect World Innovation Conference & Expo

Tahmini Tarihler: Haziran 2025
Konum: Washington, D.C., ABD
Neden Takip Edilmeli? TechConnect, sadece nanoteknolojiye değil, aynı zamanda ileri malzemeler, temiz teknoloji ve biyoteknoloji gibi birbiriyle ilişkili birçok alana odaklanır. Bu konferansın en güçlü yanı, temel araştırmaları ticarileşme ve yatırım fırsatlarıyla buluşturmasıdır. Bilimsel sunumların yanı sıra, start-up’ların ve büyük şirketlerin yeniliklerini sergilediği, yatırımcılarla buluştuğu dinamik bir platform sunar. Laboratuvardan pazara geçiş sürecine ilgi duyan girişimci ruhlu araştırmacılar için idealdir.

Sonuç olarak; 2025 yılı, nanoteknoloji alanında bilgi birikimini artırmak, uluslararası bir vizyon kazanmak ve kariyer ağını genişletmek isteyenler için sayısız fırsat sunuyor. Bu konferanslar, sadece en son bilimsel gelişmeleri öğrenmekle kalmayıp, aynı zamanda geleceği şekillendirecek teknolojilerin doğuşuna tanıklık etmek için de eşsiz birer ortamdır. Bütçenizi ve ajandanızı şimdiden hazırlayın, çünkü bilimin kalbi 2025’te bu etkinliklerde atacak.

Nanoteknoloji Kapsamında Kullanılan Terimler Sözlüğü

Nanoteknoloji, bilimin ve mühendisliğin en heyecan verici alanlarından biri olarak hayatımızın her köşesine dokunmaya devam ediyor. Bu devrimci alan hakkında okurken veya konuşurken karşınıza çıkan “nanoparçacık”, “grafen”, “bottom-up” gibi terimler kafa karıştırıcı olabilir. Nanoteknolojinin büyüleyici dünyasını daha iyi anlamak ve bu alandaki gelişmeleri rahatça takip edebilmek için temel kavramları bilmek büyük önem taşır.

Bu amaçla, nanoteknoloji alanında en sık kullanılan terimleri ve onların anlaşılır açıklamalarını içeren bir sözlük hazırladık. İşte nanoteknoloji jargonunu sizin için basitleştiren temel terimler sözlüğü:

A

AFM (Atomik Kuvvet Mikroskobu / Atomic Force Microscope): Yüzeyleri atomik düzeyde görüntülemek için kullanılan çok güçlü bir mikroskop türüdür. Çok keskin bir iğnenin yüzeyde gezinirken yüzey atomlarıyla arasındaki kuvvetleri ölçerek çalışır. Bu sayede yüzeyin üç boyutlu bir haritası çıkarılabilir.

Aşağıdan Yukarıya (Bottom-Up): Nanoyapıları ve malzemeleri, tek tek atomları veya molekülleri bir araya getirerek, adeta bir lego gibi inşa etme yöntemidir. Kendiliğinden birleşme (self-assembly) bu yaklaşımın en bilinen örneğidir.

C

CVD (Kimyasal Buhar Biriktirme / Chemical Vapor Deposition): Yüksek kaliteli, ince filmler ve nanoyapılar (örneğin, grafen veya karbon nanotüpler) üretmek için kullanılan bir yöntemdir. Belirli gazlar, ısıtılmış bir yüzey (substrat) üzerinde reaksiyona girerek istenen katı malzemenin yüzeyde birikmesini sağlar.

D

Dendrimer: Belirli bir merkezden dışarı doğru tekrar eden dallanmış birimlerle büyüyen, ağaç benzeri bir yapıya sahip nano ölçekli polimerlerdir. Kusursuz ve kontrol edilebilir yapıları sayesinde özellikle tıpta, ilaç taşıyıcı sistemler olarak kullanılma potansiyelleri yüksektir.

G

Grafen: Karbon atomlarının altıgen bir bal peteği örgüsünde düzenlendiği, tek atom kalınlığında, iki boyutlu bir malzemedir. Bilinen en ince, en güçlü ve en iletken malzemelerden biridir. Esnek elektroniklerden ultra güçlü kompozitlere kadar geniş bir kullanım alanı vaat eder.

H

Hidrofilik (Su Seven): Suyun yüzeye yayılarak onu ıslatmasını sağlayan özelliktir. Kendi kendini temizleyen camlarda kirin su ile akıp gitmesini sağlayan yüzeyler hidrofiliktir.

Hidrofobik (Su Sevmeyen): Suyun yüzeye yayılmasını engelleyerek damlacıklar halinde kalmasına ve yüzeyden kaymasına neden olan özelliktir. Leke tutmayan kumaşlar bu özelliğe sahiptir.

K

Karbon Nanotüp (KNT / Carbon Nanotube): Grafen tabakasının silindir şeklinde rulo haline getirilmiş halidir. Çelikten yüzlerce kat daha güçlü, bakırdan çok daha iletken ve son derece hafif olan bu yapılar, elektronik ve malzeme biliminde devrim yaratma potansiyeline sahiptir.

Kuantum Noktası (Quantum Dot): Işığa veya elektriğe maruz kaldıklarında, boyutlarına bağlı olarak çok saf ve belirgin renklerde ışık yayabilen yarı iletken nanokristallerdir. Bu özellikleri sayesinde QLED TV’lerde ve biyomedikal görüntülemede kullanılırlar.

L

Lotus Etkisi: Lotus çiçeği yaprağının yüzeyindeki nano yapılar sayesinde suyun yaprağı ıslatmadan, üzerindeki toz ve kirleri de alarak akıp gitmesi olayıdır. Bu etki, su itici ve kendi kendini temizleyen yüzeylerin geliştirilmesinde ilham kaynağı olmuştur.

N

Nanofabrikasyon: Nano ölçekte yapıların ve cihazların (örneğin, bilgisayar çipleri) üretilmesi için kullanılan tekniklerin genel adıdır. “Yukarıdan Aşağıya” ve “Aşağıdan Yukarıya” olmak üzere iki temel yaklaşımı vardır.

Nanomalzeme: En az bir boyutunun 1 ile 100 nanometre arasında olduğu malzemedir. Bu boyutta malzemeler, normal (makro) boyutlarına göre çok farklı ve genellikle üstün fiziksel, kimyasal ve elektriksel özellikler gösterirler.

Nanometre (nm): Metrenin milyarda biridir (1 nm = 10−9 m). Karşılaştırmak gerekirse, bir insan saç telinin kalınlığı yaklaşık 80.000-100.000 nanometredir.

Nanoparçacık: Üç boyutunun da nano ölçekte (1-100 nm) olduğu parçacıktır. Güneş kremlerindeki çinko oksitten, gıda ambalajlarındaki gümüşe kadar birçok üründe kullanılırlar.

Nanotıp (Nanomedicine): Nanoteknolojinin tıbbi teşhis, tedavi ve görüntüleme amacıyla kullanıldığı tıp dalıdır. Hedefli ilaç dağıtımı ve hassas biyosensörler bu alanın en bilinen uygulamalarıdır.

S

Self-Assembly (Kendiliğinden Birleşme): Atomların veya moleküllerin, dışarıdan bir müdahale olmadan, aralarındaki doğal kimyasal veya fiziksel etkileşimler sayesinde önceden belirlenmiş düzenli yapılar halinde kendi kendilerine bir araya gelmesi sürecidir.

STM (Taramalı Tünelleme Mikroskobu / Scanning Tunneling Microscope): İletken veya yarı iletken yüzeylerdeki tek tek atomları görüntüleyebilen ilk mikroskoptur. Çalışma prensibi, kuantum tünelleme etkisine dayanır ve nanoteknoloji devrimini başlatan icatlardan biri olarak kabul edilir.

Y

Yukarıdan Aşağıya (Top-Down): Nano yapıları, büyük bir malzeme parçasını keserek, oyarak veya aşındırarak, yani büyükten küçüğe doğru giderek oluşturma yöntemidir. Bilgisayar çipi üretiminde kullanılan fotolitografi, bu yaklaşımın en yaygın örneğidir.

Nanoteknoloji ile Geliştirilen 10 Harika Ürün

“Nanoteknoloji” kelimesi kulağa fütüristik ve karmaşık gelse de, bu devrimci bilim dalı artık sadece bilim kurgu filmlerinde veya ileri teknoloji laboratuvarlarında değil. Farkında olmasak da nanoteknoloji, evimizdeki eşyalardan giydiğimiz kıyafetlere, kullandığımız arabalardan sağlık ürünlerine kadar hayatımızın birçok alanına sızmış durumda. Maddenin atomik ve moleküler seviyede manipüle edilmesiyle geliştirilen bu ürünler, daha dayanıklı, daha hafif, daha verimli ve daha akıllı olmalarıyla öne çıkıyor.

İşte nanoteknolojinin dokunuşuyla sıradanlıktan çıkıp harika hale gelen 10 ürün:

1. Leke Tutmayan ve Su Geçirmeyen Kumaşlar

Üzerinize dökülen kahvenin veya yağmur damlalarının kıyafetinize hiç nüfuz etmeden akıp gittiğini hayal edin. Nanoteknoloji sayesinde bu artık mümkün. Bazı kumaşların yüzeyi, nano ölçekte silika (cam) parçacıklarıyla kaplanır. Bu parçacıklar, kumaşın yüzeyinde gözle görülmeyecek kadar küçük, pürüzlü bir doku oluşturur. Bu doku, su damlacıklarının yüzey gerilimini artırarak onların kumaşa yapışmak yerine “boncuklanıp” kaymasını sağlar. Bu etkiye “lotus etkisi” denir, çünkü lotus çiçeği yaprakları da doğal olarak bu özelliğe sahiptir.

2. Geniş Spektrumlu Güneş Kremleri

Geleneksel güneş kremleri bazen ciltte beyaz bir tabaka bırakabilir. Nanoteknoloji ile geliştirilen modern güneş kremleri ise hem daha etkili hem de daha estetiktir. Bu kremler, nano boyuttaki çinko oksit (ZnO) ve titanyum dioksit (TiO2) parçacıkları içerir. Bu nanoparçacıklar, normal boyutlu parçacıklara göre çok daha küçük oldukları için görünmezler ve ciltte beyazlık bırakmazlar. Daha da önemlisi, geniş yüzey alanları sayesinde hem UVA hem de UVB ışınlarına karşı çok daha etkin bir koruma kalkanı oluştururlar.

3. Çizilmeye Karşı Dayanıklı Gözlük Camları ve Otomobil Boyaları

Gözlük camları veya yeni bir arabanın parlak yüzeyindeki kılcal çizikler can sıkıcı olabilir. Nano kaplamalar bu soruna harika bir çözüm sunar. Polimer veya seramik bazlı nano kaplamalar, yüzeyde ultra ince, sert ve pürüzsüz bir katman oluşturur. Bu katman, yüzeyin sertliğini artırarak sürtünme ve darbelere karşı direncini artırır. Sonuç olarak, gözlükleriniz ve arabanızın boyası çok daha uzun süre ilk günkü gibi kalır.

4. Daha Hafif ve Sağlam Spor Malzemeleri

Profesyonel sporlarda en küçük avantaj bile büyük fark yaratır. Karbon nanotüpler, çelikten yüzlerce kat daha güçlü ancak çok daha hafif olan mucizevi malzemelerdir. Tenis raketleri, bisiklet iskeletleri, golf sopaları ve hokey sopaları gibi ürünlerin üretiminde kullanılan kompozit malzemelere karbon nanotüpler eklenir. Bu “nano-doping”, malzemenin hem hafiflemesini hem de darbelere karşı çok daha dayanıklı olmasını sağlar.

5. Yüksek Verimli Su Filtreleri

Temiz suya erişim, küresel bir sorundur. Nanoteknoloji, su arıtma sistemlerinde devrim yaratıyor. Nano gözeneklere sahip filtreler veya “nanolif” membranlar, suyun geçmesine izin verirken virüs, bakteri, ağır metal iyonları ve diğer kirleticileri fiziksel olarak engelleyebilecek kadar küçük deliklere sahiptir. Bu yöntem, suyu kimyasal kullanmadan, daha az enerjiyle ve çok daha yüksek bir verimlilikle arıtır.

6. Antibakteriyel Gıda Ambalajları ve Mutfak Eşyaları

Gıda israfını önlemenin ve gıda güvenliğini artırmanın yollarından biri de bakteri üremesini engellemektir. Gümüş nanoparçacıklar, güçlü antibakteriyel özelliklere sahiptir. Bu nanoparçacıklar, gıda saklama kaplarına, streç filmlere veya buzdolabı iç yüzeylerine eklenerek gıdaların temas ettiği yüzeylerde bakteri ve mantar oluşumunu engeller. Bu da gıdaların raf ömrünü uzatır.

7. Daha Parlak ve Uzun Ömürlü LED Ekranlar (QLED)

Televizyon ve monitörlerdeki canlı renklerin arkasında da nanoteknoloji yatıyor. Kuantum noktaları (Quantum Dots), ışığa maruz kaldıklarında belirli renkleri çok saf bir şekilde yayabilen yarı iletken nanokristallerdir. Boyutlarına bağlı olarak farklı renklerde ışık yayarlar. QLED TV’lerde bu kuantum noktaları, geleneksel LED’lere göre çok daha geniş bir renk gamı ve daha yüksek parlaklık sağlayarak görüntü kalitesini önemli ölçüde artırır.

8. Tıpta Hedefli İlaç Dağıtımı

Kemoterapi gibi tedavilerin en büyük yan etkisi, ilacın sadece kanserli hücreleri değil, sağlıklı hücreleri de yok etmesidir. Nano taşıyıcılar, bu sorunu çözmek için geliştirilmektedir. İlaç molekülleri, belirli bir hücre tipini (örneğin bir tümör hücresi) tanıyacak şekilde programlanmış nano ölçekli kapsüllerin içine yerleştirilir. Bu akıllı nano taşıyıcılar, kan dolaşımında gezinerek sadece hedef hücreye yapışır ve ilacı doğrudan hedefe bırakır. Bu da tedavinin etkinliğini artırırken yan etkilerini azaltır.

9. Kendi Kendini Temizleyen Camlar

Büyük binaların ve gökdelenlerin camlarını temizlemek hem maliyetli hem de zordur. Titanyum dioksit (TiO2) nano kaplamalı camlar, “kendi kendini temizleme” özelliği kazanır. Bu kaplama iki aşamada çalışır: İlk olarak, fotokatalitik özelliği sayesinde güneş ışığı (UV) ile aktive olur ve cam yüzeyindeki organik kirleri parçalar. İkinci olarak, hidrofilik (su seven) özelliği sayesinde yağmur yağdığında suyun damlacıklar halinde kalmak yerine bir film tabakası gibi yayılarak parçalanmış kirleri alıp götürmesini sağlar.

10. Daha Uzun Ömürlü Bataryalar

Akıllı telefonlardan elektrikli arabalara kadar hayatımızın her alanında olan lityum-iyon bataryaların performansını artırmak için de nanoteknoloji kullanılıyor. Bataryaların elektrotlarında nano yapılı malzemeler (örneğin, silikon nanoteller veya grafen) kullanmak, elektrotların yüzey alanını büyük ölçüde artırır. Bu, bataryanın daha hızlı şarj olmasını, daha fazla enerji depolamasını (daha uzun pil ömrü) ve daha uzun ömürlü olmasını sağlar.

Bu on ürün, nanoteknolojinin hayatımızı nasıl daha iyi, daha kolay ve daha güvenli hale getirdiğinin sadece birkaç örneği. Bilim insanları bu küçük ama güçlü teknolojiyle yeni sınırlar keşfettikçe, gelecekte çok daha şaşırtıcı ürünlerle karşılaşacağımız kesin.

Yapay Zekâ Nanoteknolojide Nasıl Kullanılır?

21. yüzyılın en dönüştürücü iki teknoloji alanı olan Yapay Zekâ (AI) ve Nanoteknoloji, kendi başlarına dünyayı değiştirme potansiyeline sahip. Peki, bu iki devrimci alan bir araya geldiğinde neler mümkün olabilir? Yapay zekânın işlem gücü ve öğrenme yeteneği, nanometre ölçeğindeki (metrenin milyarda biri) maddeleri anlama ve manipüle etme çabalarımıza eşi benzeri görülmemiş bir ivme kazandırıyor. Bu güç birliği; tıptan malzeme bilimine, enerjiden elektroniğe kadar her alanda yeni ufuklar açıyor.

İşte yapay zekânın, nanoteknolojinin karmaşık ve veri yoğun dünyasında nasıl devrim yarattığına dair detaylı bir bakış.

1. Malzeme Keşfi ve Akıllı Tasarım

Geleneksel malzeme bilimi, yeni bir malzeme keşfetmek veya mevcut olanı iyileştirmek için genellikle uzun süren “deneme-yanılma” süreçlerine dayanır. Milyonlarca olası atomik kombinasyon arasından istenen özelliklere (örneğin, yüksek iletkenlik, aşırı dayanıklılık) sahip olanı bulmak, samanlıkta iğne aramaya benzer.

Yapay Zekânın Rolü: Makine öğrenmesi modelleri, mevcut malzeme veritabanlarını analiz ederek atomik yapılar ve malzeme özellikleri arasındaki karmaşık ilişkileri öğrenir. Bu sayede, bilim insanları daha laboratuvara girmeden, belirli bir amaç için en uygun nanomalzemenin ne olabileceğini tahmin edebilir. AI, potansiyel adayların sayısını milyonlardan birkaç taneye indirerek keşif sürecini aylardan veya yıllardan haftalara indirebilir. Bu, “tersine tasarım” olarak bilinen bir yaklaşımdır; yani önce ihtiyacı belirleyip sonra AI’dan bu ihtiyacı karşılayacak malzemeyi tasarlamasını istemek mümkündür.

2. Nano Ölçek Veri Analizi ve Görüntüleme

Nanoteknoloji araştırmaları, Taramalı Elektron Mikroskopları (SEM) veya Geçirimli Elektron Mikroskopları (TEM) gibi güçlü cihazlarla devasa miktarda veri ve görüntü üretir. Bu görüntüleri analiz etmek, kusurları tespit etmek veya yapıları sınıflandırmak, bir insan araştırmacı için son derece zaman alıcı ve yorucu bir iştir.

Yapay Zekânın Rolü: Yapay zekâ destekli bilgisayarlı görü (computer vision) algoritmaları, bu mikroskop görüntülerini saniyeler içinde analiz edebilir. Nanoparçacıkların boyut dağılımını otomatik olarak hesaplayabilir, üretim sırasındaki kusurları anında tespit edebilir ve hatta insan gözünün fark edemeyeceği desenleri ortaya çıkarabilir. Bu, kalite kontrol süreçlerini otomatize eder ve araştırma hızını büyük ölçüde artırır.

3. Üretim Süreçlerinin Optimizasyonu

Yüksek kalitede ve tutarlı özelliklerde nanomalzeme üretmek oldukça hassas bir süreçtir. Sıcaklık, basınç, akış hızı gibi onlarca parametrenin mükemmel bir şekilde kontrol edilmesi gerekir. Süreçteki en ufak bir sapma, son ürünün özelliklerini tamamen değiştirebilir.

Yapay Zekânın Rolü: AI algoritmaları, üretim sürecindeki sensörlerden gelen verileri gerçek zamanlı olarak izler. Süreçte bir sapma eğilimi tespit ettiğinde, bir kusur oluşmadan önce parametreleri otomatik olarak ayarlayarak müdahale edebilir. Bu “akıllı üretim” yaklaşımı, verimliliği artırır, maliyetleri düşürür ve daha da önemlisi, seri üretilen nanomalzemelerin güvenilirliğini ve tutarlılığını sağlar.

4. Hesaplamalı Modelleme ve Simülasyon

Atomların ve moleküllerin nano ölçekte nasıl etkileşime girdiğini anlamak, nanoteknolojinin temelidir. Bu etkileşimleri simüle etmek, inanılmaz derecede yüksek bir hesaplama gücü gerektirir ve geleneksel yöntemlerle çok uzun sürebilir.

Yapay Zekânın Rolü: Yapay zekâ, bu karmaşık simülasyonları hızlandırmak için kullanılabilir. Fizik temelli modellere bir alternatif veya tamamlayıcı olarak, AI modelleri mevcut verilerden öğrenerek çok daha hızlı ve şaşırtıcı derecede doğru tahminler yapabilir. Bu, araştırmacıların farklı koşullar altında bir nanomalzemenin nasıl davranacağını daha verimli bir şekilde modellemesine olanak tanır.

5. Nano-Robotik ve Tıbbi Uygulamalar

Nanoteknolojinin en heyecan verici vaatlerinden biri, kan dolaşımında gezerek doğrudan kanserli hücrelere ilaç taşıyabilen veya hasarlı dokuları onarabilen “nano-robotlardır”. Ancak bu robotları vücut içinde yönlendirmek ve onlara görevlerini yaptırmak büyük bir zorluktur.

Yapay Zekânın Rolü: Yapay zekâ, bu nano-robotların “beyni” olarak işlev görebilir. Vücuttaki biyokimyasal sinyalleri algılayan nano-sensörlerden gelen verileri işleyerek, robotun doğru hedefe (örneğin bir tümör) yönelmesini sağlayabilir. Hedefe ulaştığında ise ilacı serbest bırakma gibi otonom kararlar almasını mümkün kılabilir. Bu, kişiselleştirilmiş tıpta ve hastalıklara karşı mücadelede bir çığır açma potansiyeline sahiptir.

Sonuç: Akıllı Nanoteknoloji Çağı

Yapay zekâ ve nanoteknolojinin birleşimi, artık bir bilim kurgu konsepti değil, günümüz laboratuvarlarında gerçeğe dönüşen bir olgudur. AI, nano ölçeğin karmaşıklığını yönetmemizi sağlayan vazgeçilmez bir araç haline gelmektedir. Bu iş birliği sayesinde daha akıllı ilaçlar, kendi kendini onaran malzemeler, ultra verimli elektronik cihazlar ve daha temiz bir çevreye sahip olacağımız bir gelecek bizleri bekliyor. İki devrimin bu sinerjisi, insanlığın en büyük zorluklarına çözüm bulma yolunda bize yepyeni ve güçlü bir anahtar sunuyor.

5 Dakikada Karbon Nanotüp Öğren

Bilim ve teknoloji dünyası her geçen gün yeni ve heyecan verici gelişmelerle karşımıza çıkıyor. Bu gelişmelerin merkezinde ise çoğu zaman nanoteknoloji ve onun devrim niteliğindeki malzemeleri yer alıyor. İşte bu malzemelerden biri olan ve adını sıkça duymaya başladığımız karbon nanotüpler (KNT), geleceği şekillendirme potansiyeliyle bilim insanlarını ve mühendisleri heyecanlandırıyor. Peki, çelikten yüzlerce kat daha güçlü, bakırdan çok daha iletken olan bu mucizevi malzeme nedir? Gelin, 5 dakikada karbon nanotüplerin büyüleyici dünyasına bir yolculuk yapalım.

Karbon Nanotüp Nedir?

En basit tanımıyla karbon nanotüp, karbon atomlarının altıgen bir düzende bir araya gelerek oluşturduğu, silindirik ve içi boş bir yapıdır. Karbonun bir allotropu olan grafenin (kalem uçlarımızda bulunan grafitin tek katmanlı hali) bir kağıt gibi rulo haline getirildiğini hayal edin. İşte bu silindirik yapı, bir nanometre (metrenin milyarda biri) ölçeğindeki çapıyla “nanotüp” adını alır.

Bu mikroskobik tüpler, yapılarına göre temel olarak ikiye ayrılır:

Tek Duvarlı Karbon Nanotüpler (SWCNT): Tek bir grafen katmanının silindir şeklinde sarılmasıyla oluşur. İdeal yapıları sayesinde olağanüstü özellikler sergilerler.
Çok Duvarlı Karbon Nanotüpler (MWCNT): İç içe geçmiş birden fazla tek duvarlı karbon nanotüpten meydana gelir. Üretimleri daha kolay ve maliyetleri daha düşüktür.

Olağanüstü Özellikleriyle Dikkat Çekiyor

Karbon nanotüpleri “mucizevi malzeme” olarak tanımlayan şey, sahip oldukları inanılmaz özelliklerdir:

Mekanik Üstünlük: Bilinen en dayanıklı malzemelerden biridir. Çekme mukavemetleri çeliğinkinden yaklaşık 100 kat daha fazladır. Buna rağmen çelikten çok daha hafiftirler.
Elektriksel İletkenlik: Yapılarına bağlı olarak yarı iletken veya metalik özellikler gösterebilirler. Metalik KNT’ler, bakırdan yaklaşık 1000 kat daha fazla akım taşıma kapasitesine sahiptir ve bunu çok daha az enerji kaybıyla yaparlar.
Termal İletkenlik: Isıyı olağanüstü bir şekilde iletirler. Bu özellikleri sayesinde elektronik cihazların soğutulmasında devrim yaratma potansiyeline sahiptirler.
Yüksek Yüzey Alanı: İnanılmaz derecede küçük olmalarına rağmen çok geniş bir yüzey alanına sahiptirler. Bu da onları kimyasal reaksiyonlar ve depolama uygulamaları için ideal kılar.

Üretim Yöntemleri

Bilim insanları, bu değerli malzemeyi üretmek için çeşitli yöntemler geliştirmiştir. En yaygın kullanılan üç yöntem şunlardır:

Ark Deşarjı (Arc Discharge): İki karbon elektrot arasında yüksek akımlı bir elektrik arkı oluşturularak karbonun buharlaştırılması ve nanotüplerin oluşması sağlanır.
Lazer Aşındırma (Laser Ablation): Yüksek güçlü bir lazer, bir grafit hedefini buharlaştırır ve buharlaşan karbon atomları bir fırın içinde yoğunlaşarak nanotüpleri meydana getirir.
Kimyasal Buhar Biriktirme (CVD): Bir substrat üzerinde, metal katalizör parçacıklarının varlığında karbon içerikli gazların (örneğin metan) ayrıştırılmasıyla nanotüplerin büyütülmesi esasına dayanır. Bu yöntem, ölçeklenebilirliği ve kontrol edilebilirliği nedeniyle endüstriyel üretime en uygun yöntem olarak görülmektedir.

Kullanım Alanları: Tıptan Uzaya Geniş Bir Yelpaze

Karbon nanotüplerin benzersiz özellikleri, onlara inanılmaz geniş bir kullanım alanı sunmaktadır:

Elektronik: Daha hızlı, daha küçük ve daha verimli transistörler, esnek ekranlar ve şeffaf iletken filmler üretmek için kullanılıyor.
Kompozit Malzemeler: Polimerlere, metallere veya seramiklere eklenerek çok daha hafif ve dayanıklı malzemeler (örneğin, uçak gövdeleri, bisikletler, rüzgar türbini kanatları) elde edilmesini sağlıyor.
Enerji: Daha yüksek kapasiteli bataryalar, süper kapasitörler ve daha verimli güneş pilleri için elektrot malzemesi olarak araştırılıyor.
Tıp: Hedefli ilaç dağıtım sistemleri, kanser tedavileri ve hassas biyosensörler gibi biyomedikal uygulamalarda büyük umut vaat ediyor.
Çevre Teknolojileri: Yüksek yüzey alanları sayesinde su ve hava filtrelemede kirleticileri tutmak için kullanılabiliyor.

Gelecek Vizyonu

Karbon nanotüpler, henüz potansiyelinin tamamı keşfedilmemiş bir malzeme. Araştırmacılar, uzay asansörü gibi bilim kurgu filmlerinden fırlamış projelerden, insan vücuduyla uyumlu medikal implantlara kadar birçok alanda KNT’lerin rolünü araştırıyor. Üretim maliyetlerinin düşmesi ve seri üretimin artmasıyla birlikte, karbon nanotüplerin günlük hayatımızın her alanında devrim yaratması bekleniyor.

Nanomalzeme Nedir? Örneklerle Anlatım

“Nanoteknoloji”nin atomlarla ve moleküllerle çalışma sanatı olduğunu bir önceki yazımızda öğrendik. Peki, bu sanatın boyaları, fırçaları ve tuvali nedir? İşte bu sorunun cevabı nanomalzemelerde gizli. Nanomalzemeler, nanoteknolojinin devrim yaratan yapı taşlarıdır ve sahip oldukları olağanüstü özellikler sayesinde bilim ve teknolojinin kurallarını baştan yazıyorlar.

Bu yazıda, bir malzemeyi “nano” yapan şeyin ne olduğunu, bu malzemelerin neden bu kadar özel olduğunu ve günlük hayatımızda karşımıza çıkan en popüler nanomalzeme örneklerini inceleyeceğiz.

Bir Malzemeyi “Nano” Yapan Nedir?

Bir malzemenin “nanomalzeme” olarak sınıflandırılması için en temel kural, boyutudur. Resmi tanıma göre, en az bir boyutunun 1 ile 100 nanometre (nm) arasında olduğu malzemeler nanomalzeme olarak kabul edilir. (Bir nanometrenin, saç telinizin yaklaşık 100.000’de biri olduğunu hatırlayalım!)

Ancak mesele sadece küçük olmak değil. Bir malzemeyi nano ölçeğe indirdiğinizde iki sihirli şey olur:

Devasa Yüzey Alanı: Bir küp şekeri düşünün. Şimdi o küp şekeri toz haline getirdiğinizi hayal edin. Toz şekerin toplam yüzey alanı, küp şekere göre kat kat fazladır. Aynı şekilde, bir malzemenin nano parçacıkları, normal haline göre devasa bir yüzey alanına sahip olur. Bu, onları kimyasal reaksiyonlar (katalizörler) ve etkileşimler için inanılmaz derecede verimli hale getirir.
Kuantum Etkileri: Bu ölçekte, klasik fizik kuralları yerini kuantum mekaniğinin tuhaf kurallarına bırakır. Bu da malzemenin renk, iletkenlik, dayanıklılık ve manyetik özellikler gibi temel niteliklerinin tamamen değişmesine neden olur.

İşte bu iki özellik, nanomalzemeleri “süper malzemeler” yapan şeydir.

Nanomalzemeler Dünyasının Süperstarları (Örneklerle)

Gelin, bu süper malzemelerden en popüler olanlarını ve hayatımızdaki yerlerini tanıyalım:

1. Grafen (Graphene)

Nedir? Bal peteği deseninde düzenlenmiş, tek bir karbon atomu kalınlığındaki düz bir tabakadır. Adeta iki boyutlu bir malzemedir.
Süper Güçleri: Bilinen en güçlü malzemedir (çelikten 200 kat daha güçlü), neredeyse tamamen şeffaftır, bakırdan bile daha iyi bir elektrik iletkenidir ve inanılmaz derecede hafiftir.
Kullanım Alanları: Esnek ve katlanabilir ekranlar, ultra hızlı şarj olan bataryalar, çok daha sağlam ve hafif kompozit malzemeler (uçak gövdeleri, spor ekipmanları), giyilebilir sensörler.

2. Karbon Nanotüpler (Carbon Nanotubes – CNTs)

Nedir? Bir grafen tabakasının silindir şeklinde yuvarlanmış halidir.
Süper Güçleri: Olağanüstü mekanik dayanıklılık, hafiflik ve çok yüksek termal (ısı) ve elektriksel iletkenlik.
Kullanım Alanları: Bisiklet iskeletleri ve tenis raketleri gibi spor malzemelerini güçlendirmek, uzay araçları için hafif ve dayanıklı parçalar üretmek, elektronik devrelerde transistör olarak kullanılmak.

3. Kuantum Noktaları (Quantum Dots – QDs)

Nedir? Boyutları sadece birkaç nanometre olan yarı iletken kristallerdir.
Süper Güçleri: En ilginç özellikleri, boyutları değiştikçe yaydıkları ışığın renginin de değişmesidir. Çok saf ve canlı renkler üretebilirler.
Kullanım Alanları: QLED TV’ler ve ekranlar (bu canlı renklerin arkasındaki teknoloji budur!), tıbbi görüntülemede kanserli hücreleri işaretlemek için biyobelirteçler, güneş panellerinin verimliliğini artırmak.

4. Gümüş Nanoparçacıklar (Silver Nanoparticles)

Nedir? Nano boyutlara küçültülmüş gümüş parçacıklarıdır.
Süper Güçleri: Çok güçlü antibakteriyel (bakteri öldürücü) ve antifungal (mantar öldürücü) özelliklere sahiptirler.
Kullanım Alanları: Koku yapmayan çoraplar ve spor kıyafetleri, yara bantları ve pansuman malzemeleri, su arıtma filtreleri, buzdolapları ve çamaşır makinelerindeki antibakteriyel kaplamalar.

5. Titanyum Dioksit (TiO₂) ve Çinko Oksit (ZnO)

Nedir? Bu iki yaygın mineralin nano boyutlu parçacıklarıdır.
Süper Güçleri: Güneşten gelen zararlı ultraviyole (UV) ışınları engellemede olağanüstü etkilidirler.
Kullanım Alanları: Ciltte beyaz iz bırakmayan modern güneş kremleri, kendi kendini temizleyen camlar ve dış cephe boyaları (UV ışığı ile yüzeydeki kirleri parçalarlar).

Nanomalzemelerin Geleceği ve Sorumluluklarımız

Bu liste sadece bir başlangıç. Bilim insanları her gün yeni nanomalzemeler keşfediyor ve mevcut olanlara yeni kullanım alanları buluyorlar. Ancak bu büyük güç, büyük bir sorumluluğu da beraberinde getiriyor. Bu yeni malzemelerin uzun vadeli sağlık ve çevresel etkilerini (nanotoksisite) anlamak ve güvenli bir şekilde üretilip kullanılmalarını sağlamak, bilim dünyasının en önemli görevlerinden biridir.

Sonuç olarak, nanomalzemeler, etrafımızdaki dünyayı moleküler düzeyde yeniden tasarlamamızı sağlayan sihirli yapı taşlarıdır. Ekrana baktığınızda gördüğünüz canlı renklerden, sizi güneşten koruyan kreme kadar, bu görünmez kahramanlar sessizce geleceği inşa ediyor ve insanlığın en büyük zorluklarına çözüm bulma potansiyeli taşıyorlar.

Nanoteknoloji Nedir? Basit Anlatım

“Nanoteknoloji” kelimesini duyduğunuzda aklınıza bilim kurgu filmleri, karmaşık laboratuvarlar veya anlaşılması zor bilimsel denklemler mi geliyor? Yalnız değilsiniz. Ancak bu havalı terim, aslında sandığınızdan çok daha basit bir temel prensibe dayanıyor ve şimdiden hayatımızın birçok alanına dokunmuş durumda.

Peki, nanoteknoloji tam olarak nedir ve neden bu kadar önemlidir? Gelin, bu “görünmez” dünyayı herkesin anlayabileceği bir dille, basit örneklerle keşfedelim.

Her Şey Ölçekle Başlar: Nanometre Ne Kadar Küçük?

Nanoteknolojiyi anlamanın ilk adımı, “nano” ölçeğini hayal edebilmektir. Nanometre (nm), bir metrenin milyarda biridir. Bu ifade tek başına pek bir şey anlatmayabilir. Gelin, somutlaştıralım:

İnsan Saçı: Tek bir saç teliniz yaklaşık 80.000 ila 100.000 nanometre kalınlığındadır.
Tırnağınız: Tırnağınız her saniye yaklaşık 1 nanometre uzar.
Kağıt Parçası: Elinizdeki sıradan bir kağıt, yaklaşık 100.000 nanometre kalınlığındadır.
DNA Sarmalı: Vücudumuzdaki DNA sarmalının genişliği sadece 2.5 nanometredir.

Gördüğünüz gibi, atomların ve moleküllerin dünyasından bahsediyoruz. İşte nanoteknoloji, tam olarak bu oyun alanında, yani yaklaşık 1 ila 100 nanometre arasındaki ölçekte çalışır.

Peki, Nanoteknoloji Tam Olarak Nedir? (Basit Tanım)

En basit tanımıyla nanoteknoloji:

Maddeyi atomik ve moleküler seviyede anlama, kontrol etme ve isteğe göre şekillendirme bilimi ve mühendisliğidir.

Tıpkı LEGO parçalarıyla farklı yapılar inşa etmek gibi, nanoteknoloji de bilim insanlarına atomları ve molekülleri birer yapı taşı olarak kullanarak tamamen yeni özelliklere sahip materyaller ve cihazlar yaratma imkanı verir.

Neden Bu Ölçek Bu Kadar Önemli?

İşin sihirli kısmı da burası. Maddeler, nano ölçeğe indirgendiğinde, normalde bildiğimiz hallerinden çok farklı davranmaya başlayabilirler. Buna kuantum etkileri denir. Örneğin:

Altın: Normalde altın sarı renktedir ve kimyasal olarak pek reaktif değildir. Ancak altın parçacıkları nano boyuta indirgendiğinde renkleri kırmızıya veya maviye dönebilir ve harika bir kimyasal katalizör (tepkimeleri hızlandıran madde) haline gelirler.
Karbon: Grafit (kurşun kalem ucu) yumuşak ve kırılgandır. Ancak aynı karbon atomları nano ölçekte farklı bir şekilde düzenlendiğinde, çelikten yüzlerce kat daha güçlü olan karbon nanotüpler veya süper iletken grafen ortaya çıkar.

Nanoteknoloji, maddelerin bu gizli potansiyelini ortaya çıkarma sanatıdır.

Zaten Hayatımızda! Günlük Yaşamdan Nanoteknoloji Örnekleri

Nanoteknoloji sadece geleceğin teknolojisi değil, aynı zamanda bugünün bir gerçeğidir. Farkında olmasanız da muhtemelen her gün nanoteknolojiden faydalanıyorsunuz:

Güneş Kremleri: Cildinizde beyaz bir tabaka bırakmayan modern, şeffaf güneş kremleri, UV ışınlarını çok etkili bir şekilde engelleyen nano boyuttaki çinko oksit veya titanyum dioksit parçacıkları içerir. Küçük boyutları sayesinde görünmez olurlar.
Leke ve Su Tutmayan Kumaşlar: Bazı kıyafetlerin veya dış mekan mobilyalarının üzerine sıvı döküldüğünde akıp gitmesinin sebebi, kumaşın yüzeyindeki nano boyuttaki “bıyıkçıklardır”. Bu yapılar, su damlalarının yüzeye tutunmasını engelleyerek “lotus etkisi” yaratır.
Çizilmeye Karşı Dayanıklı Yüzeyler: Otomobil boyaları, gözlük camları ve telefon ekranları gibi yüzeylere uygulanan ultra ince ve sert seramik nano-kaplamalar, onları çizilmelere karşı çok daha dayanıklı hale getirir.
Elektronik Cihazlar: Kullandığınız akıllı telefonun veya bilgisayarın işlemcisi, içindeki transistörlerin milyarlarcasının nano ölçekte üretilmesi sayesinde bu kadar hızlı ve güçlüdür.

Gelecekte Bizi Neler Bekliyor?

Bugün gördüklerimiz sadece buzdağının görünen kısmı. Gelecekte nanoteknolojinin hayatımızı daha da kökten değiştirmesi bekleniyor:

Tıp: Kanser hücrelerini tanıyıp yok eden nanorobotlar.
Enerji: Güneş ışığını çok daha verimli bir şekilde elektriğe çeviren nano-yapılı paneller.
Çevre: Suyu en küçük kirleticilerden bile arıtabilen nano-filtreler.
Gıda: Gıdaların daha uzun süre taze kalmasını sağlayan nano-ambalajlar.

Sonuç olarak, nanoteknoloji, küçük şeylerin ne kadar büyük bir güce sahip olabileceğinin en büyük kanıtıdır. Atomlarla oynamak, maddelerin kurallarını yeniden yazmak ve daha önce imkansız olanı mümkün kılmak demektir. Artık bu “karmaşık” kelimeyi duyduğunuzda, aklınıza sadece bilim kurgu değil, aynı zamanda güneş kreminizden akıllı telefonunuza kadar hayatınızın her köşesine dokunan bu büyüleyici bilim alanı gelebilir.

Nanoteknoloji ve Siber Güvenlik Tehlikeleri

Siber güvenlik denince aklımıza genellikle antivirüs yazılımları, güçlü şifreler, güvenlik duvarları ve phishing saldırılarına karşı dikkatli olmak gelir. Tüm bu önlemler, dijital dünyamızı korumak için hayati öneme sahiptir. Ancak ya en büyük tehdit, yazılım katmanının çok altında, donanımın kendi atomik yapısında gizleniyorsa? Nanoteknolojinin yükselişiyle birlikte, siber güvenlik paradigmaları kökten sarsılıyor ve karşımıza tespit edilmesi neredeyse imkansız, yeni nesil tehditler çıkıyor.

Bu yazıda, nanoteknolojinin siber güvenlik alanında yarattığı görünmez tehlikeleri, geleneksel savunma mekanizmalarının neden yetersiz kaldığını ve gelecekte bizi nelerin beklediğini derinlemesine inceliyoruz.

Geleneksel Siber Güvenliğin Sınırları: Donanıma Duyulan Güven

Bugüne kadar siber güvenlik, büyük ölçüde yazılım ve ağ katmanlarına odaklandı. Temel varsayım şuydu: Kullandığımız işlemciler, bellekler ve diğer donanım bileşenleri güvenilirdir ve tasarlandıkları gibi çalışırlar. Güvenlik açıkları, bu donanımlar üzerinde çalışan kodlarda veya ağ protokollerinde aranıyordu.

Nanoteknoloji, işte bu temel varsayımı paramparça ediyor. Maddeyi atomik seviyede manipüle etme yeteneği, kötü niyetli aktörlere, donanımın kendisine, üretim aşamasında müdahale etme imkanı tanıyor. Bu da tehdidi, antivirüs yazılımlarının erişemeyeceği bir derinliğe taşıyor.

Nano-Siber Tehditler: Yeni Nesil Saldırı Vektörleri

Nanoteknolojinin siber güvenlik alanında yarattığı tehlikeler, artık bilim kurgu değil, aktif olarak araştırılan ve savunma stratejileri geliştirilen gerçek risklerdir.

1. Donanım Truva Atları (Hardware Trojans)

Bu, belki de en sinsi tehditlerden biridir. Kötü niyetli bir aktör, bir mikroçipin (CPU, GPU vb.) üretim sürecinde, tasarıma milyonlarca transistörden oluşan devrenin içine birkaç tane fazladan, kötü amaçlı transistör ekleyebilir.

Nano-Ölçekte Tehlike: Bu ek devreler nano boyutta olduğundan, çip üretildikten sonra geleneksel yöntemlerle (optik veya hatta elektron mikroskopları ile) tespit edilmeleri neredeyse imkansızdır. Bu nano-truva atları, belirli bir koşul tetiklenene kadar (örneğin belirli bir tarih veya komut) uykuda kalabilir ve aktif olduğunda sisteme bir “arka kapı” açabilir, veri sızdırabilir veya tüm sistemi devre dışı bırakabilir.

2. “Akıllı Toz” ve Nano-Gözetim (Smart Dust & Nano-Surveillance)

“Akıllı Toz”, kendi enerji kaynağına, sensörlere ve kablosuz iletişim yeteneğine sahip, toz tanesi boyutundaki otonom cihazlardan oluşan bir sürüyü ifade eder.

Fiziksel Güvenliğin Sonu: Bu nano-sensörler, bir odanın havalandırmasına karıştırılarak sunucu odaları, yönetim kurulu toplantıları veya devlet daireleri gibi en güvenli alanlara bile sızabilir. Ortamdaki sesleri dinleyebilir, klavye tuşlarının titreşimlerini okuyabilir veya kablosuz ağ trafiğini “dinleyerek” şifreleri ve hassas verileri çalabilirler.

3. Tıbbi ve Endüstriyel Nano-Sistemlere Yönelik Saldırılar

Nanoteknolojinin tıp ve endüstride kullanımı arttıkça, bu sistemler de birer siber saldırı hedefi haline geliyor.

Biyo-Hacking: Vücudunuza kanser hücrelerini yok etmek için enjekte edilen nanobotları düşünün. Bir siber saldırgan, bu nanobotların kontrolünü ele geçirerek onları sağlıklı hücrelere saldıran bir silaha dönüştürebilir.
Endüstriyel Sabotaj: Bir fabrikanın üretim süreçlerinde kullanılan nano-materyalleri veya sensörleri hackleyerek, ürün kalitesini bozmak veya tüm üretim hattını durdurmak mümkün hale gelebilir.

4. Veri İmhası ve Fiziksel Saldırılar

Nanoteknoloji, verilerin depolandığı fiziksel ortamı doğrudan hedef alabilir. Özel olarak tasarlanmış nano-parçacıklar, bir sabit diskin manyetik yüzeyini veya bir SSD’nin flash bellek hücrelerini kimyasal veya fiziksel olarak bozarak verileri geri döndürülemez şekilde yok edebilir.

Savunma Neden Bu Kadar Zor?

Bu yeni nesil tehditlere karşı savunma yapmak, geleneksel yöntemlerle neredeyse imkansızdır:

Tespit Edilemezlik: Tehdit, yazılımın altında, donanımın fiziksel yapısında gizlidir. Hiçbir antivirüs yazılımı, bir işlemcinin içine gömülmüş bir truva atını tespit edemez.
Tedarik Zinciri Güvenliği: Bir çipin tasarımı bir ülkede, üretimi başka bir ülkede, montajı ise üçüncü bir ülkede yapılabilir. Kötü niyetli bir ekleme, bu uzun ve karmaşık tedarik zincirinin herhangi bir halkasında yapılabilir.
Fiziksel Erişim Kolaylığı: “Akıllı Toz” gibi tehditler, uzaktan erişime gerek duymadan, hedefe sadece anlık bir fiziksel yakınlık ile sızdırılabilir.

Geleceğin Savunma Stratejileri: Nano ile Nano’ya Karşı

Bu karamsar tabloya rağmen, güvenlik topluluğu boş durmuyor. Çözüm, yine nanoteknolojinin kendisinde yatıyor olabilir.

Güvenilir Üretim Tesisleri: Tedarik zincirinin her adımının denetlendiği, güvenilir ve doğrulanabilir çip üretim tesisleri oluşturmak.
Nano-Seviye Tarama: Üretilen çipleri rastgele kontrol ederek, içlerinde beklenmedik veya anormal yapılar olup olmadığını tespit edebilecek yeni nesil tarama teknolojileri geliştirmek.
Savunmacı Nanobotlar: Ortamdaki kötü niyetli “Akıllı Toz”ları tespit edip etkisiz hale getirebilen “beyaz şapkalı” nano-sistemler tasarlamak.
Sıfır Güven Mimarisi: “Asla güvenme, her zaman doğrula” prensibini donanım seviyesine kadar indirmek ve her bileşenin kimliğini ve bütünlüğünü sürekli olarak kontrol etmek.

Sonuç olarak, siber güvenlik artık sadece bir kod savaşı değil; aynı zamanda bir fizik, kimya ve malzeme bilimi savaşı haline gelmiştir. Nanoteknolojinin sunduğu inanılmaz faydaları kucaklarken, onun yarattığı bu görünmez ve derin tehditlere karşı proaktif bir şekilde yeni savunma modelleri geliştirmek zorundayız. Geleceğin en büyük siber savaşı, ekranlarımızda değil, cihazlarımızın kalbindeki atomik düzeyde verilebilir.

Bilim Kurgu Filmlerinde Nanoteknoloji

Bilim kurgu sineması, teknolojik ilerlemelerin sınırlarını zorlayan, geleceğe dair umutlarımızı ve korkularımızı yansıtan bir aynadır. Özellikle son yıllarda, maddeyi atomik ve moleküler seviyede kontrol etme bilimi olan nanoteknoloji, birçok yapımda merkezi bir rol oynamaya başladı. Kimi zaman insanlığı kurtaran mucizevi bir araç, kimi zaman ise kontrolden çıkarak dehşet verici sonuçlara yol açan bir tehdit olarak karşımıza çıkan nanoteknoloji, beyaz perdede hayal gücümüzü harekete geçiriyor.

Bu yazıda, ikonik bilim kurgu filmlerinde nanoteknolojinin nasıl tasvir edildiğini, bu tasvirlerin bilimsel gerçeklere ne kadar yakın olduğunu ve sinemanın bu alandaki tartışmaları nasıl şekillendirdiğini inceleyeceğiz. Hazır olun, atomik boyuttaki maceralara doğru bir yolculuğa çıkıyoruz!

Nanoteknolojinin Beyaz Perdedeki Yüzleri: İyilik Melekleri ve Tehlikeli Düşmanlar

Bilim kurgu filmlerinde nanoteknoloji genellikle iki ana tema etrafında şekillenir: insanlığı geliştirecek mucizevi uygulamalar ve kontrolden çıktığında yıkıcı sonuçlar doğurabilecek tehlikeler.

1. İyileştiren ve Geliştiren Nano: Umudun Sembolü

Birçok film, nanoteknolojiyi tıp alanında devrim yaratacak, insan vücudunu onaracak ve geliştirecek bir araç olarak resmeder.

Fantastic Voyage (1966): Belki de nanoteknolojinin sinemadaki ilk temsilcilerinden biri olan bu klasik filmde, küçültülmüş bir denizaltı ve mürettebatı, yaralı bir bilim insanının kan damarlarında yolculuk ederek onu içeriden tedavi etmeye çalışır. Bu konsept doğrudan nanorobot fikrine ilham vermiştir.
The Core (2003): Dünya’nın çekirdeğini yeniden başlatmak için görevlendirilen ekip, ısıya ve basınca dayanıklı nano-botlar içeren bir araç kullanır. Bu film, nanoteknolojinin zorlu ortamlarda bile dayanıklı çözümler sunabileceği fikrini ortaya atar.
Elysium (2013): Distopik bir gelecekte geçen bu filmde, sadece zenginlerin erişebildiği “Med-Pod” adı verilen cihazlar, nano-teknoloji sayesinde her türlü hastalığı ve yaralanmayı anında iyileştirebilmektedir. Bu, nanoteknolojinin sağlık eşitsizliklerini derinleştirebileceği yönündeki etik tartışmaları da beraberinde getirir.
Avengers: Endgame (2019): Iron Man’in son zırhı olan Mark 85, nanoteknoloji sayesinde anında şekil değiştirebilir, kendini onarabilir ve farklı silah konfigürasyonlarına bürünebilir. Bu, nanoteknolojinin savaş alanındaki potansiyelini fantastik bir şekilde gösterir.

2. Kontrolden Çıkan Nano: Tehdidin Vücut Bulmuş Hali

Nanoteknolojinin potansiyel riskleri ve kontrolden çıkma senaryoları da birçok bilim kurgu filminin odak noktası olmuştur.

Prey (2002): Michael Crichton’ın romanından uyarlanan bu filmde, kendi kendini kopyalayabilen “sürü nanobotlar” kontrolden çıkarak insanlara saldırmaya başlar. Bu, “gri çamur” senaryosunun (kendi kendini kopyalayan nanobotların tüm biyokütleyi tüketmesi) beyaz perdedeki bir yansımasıdır.
The Day the Earth Stood Still (2008 – yeniden yapım): Uzaylı bir uygarlık tarafından gönderilen bir küre, yeryüzüne yayılarak her şeyi atomlarına ayırmaya başlayan nanobotlar yayar. Bu film, nanoteknolojinin potansiyel yıkıcı gücünü ve küresel ölçekte felaketlere yol açabileceği fikrini işler.
Transcendence (2014): Bir bilim insanının bilincinin bir bilgisayara yüklenmesiyle başlayan olaylar, yapay zekanın nanoteknoloji aracılığıyla dünyayı kontrol etmeye başlamasıyla kontrolden çıkar. Bu, nanoteknolojinin yapay zeka ile birleşerek insanlık için öngörülemeyen sonuçlar doğurabileceği endişesini yansıtır.

Bilimsel Gerçeklik ve Sinematik Hayal Gücü Arasındaki Çizgi

Bilim kurgu filmlerindeki nanoteknoloji tasvirleri genellikle bilimsel gerçeklerden oldukça uzaktır. Günümüzde kendi kendine hareket edebilen, karmaşık görevleri yerine getirebilen ve bilinç geliştirebilen nanobotlar henüz mevcut değildir. “Gri çamur” senaryosu, teorik bir olasılık olsa da, bilim insanları tarafından oldukça düşük bir risk olarak değerlendirilmektedir.

Ancak bilim kurgu filmleri, nanoteknolojinin potansiyelini ve risklerini geniş kitlelere ulaştırmak, etik tartışmaları başlatmak ve bilim insanlarına yeni fikirler sunmak açısından önemli bir rol oynar. Sinema, geleceğin teknolojileri hakkında düşünmemizi ve olası sonuçlarına karşı hazırlıklı olmamızı sağlar.

Sonuç: Beyaz Perdeden Laboratuvarlara Uzanan İlham

Bilim kurgu filmlerindeki nanoteknoloji tasvirleri her ne kadar fantastik olsa da, bu filmlerin yarattığı merak ve heyecan, bilim insanlarını ve mühendisleri bu alanda daha fazla araştırma yapmaya teşvik etmektedir. Beyaz perdede gördüğümüz hayaller, gelecekteki inovasyonların tohumlarını atmaktadır.

Nanoteknoloji geliştikçe, bilim kurgu filmleri de bu gelişmeleri yansıtmaya ve yeni olasılıkları hayal etmeye devam edecektir. Unutmamalıyız ki, bugünün bilim kurgusu, yarının bilimi olabilir.

Elon Musk ve Nanoteknoloji Yatırımları

Elon Musk denince akla hemen Mars’a koloni kurma hayalleri, elektrikli otomobil devrimi veya insan beynini bilgisayarlara bağlama gibi cüretkar hedefler gelir. Peki, bu devasa vizyonları mümkün kılan görünmez teknoloji nedir? Musk’ın adını doğrudan bir “nanoteknoloji fonu” ile duymasanız da, kurduğu şirketler aslında dünyanın en büyük ve en önemli uygulamalı nanoteknoloji merkezlerinden bazılarıdır.

Bu yazıda, Elon Musk’ın nanoteknolojiye nasıl “dolaylı” ama devasa yatırımlar yaptığını, bu mikroskobik bilimin onun en büyük hayallerini nasıl gerçeğe dönüştürdüğünü ve Tesla’dan Neuralink’e uzanan bu gizemli bağlantıyı inceliyoruz.

Musk’ın Felsefesi: Araca Değil, Probleme Yatırım Yapmak

Elon Musk’ın yatırım stratejisini anlamak için temel felsefesini bilmek gerekir: Musk, doğrudan bir teknolojiye değil, çözülmesi gereken temel bir probleme odaklanır.

Problem: İnsanlığın tek bir gezegene bağımlılığını azaltmak. Çözüm: SpaceX.
Problem: Dünyanın sürdürülebilir enerjiye geçişini hızlandırmak. Çözüm: Tesla.
Problem: Ciddi beyin ve omurilik rahatsızlıklarını tedavi etmek ve yapay zeka ile insan arasında bir bant genişliği oluşturmak. Çözüm: Neuralink.

Bu çözümlerin her biri, kendi alanlarındaki en ileri teknolojileri kullanmayı gerektirir ve bu teknolojilerin kesişim kümesinde neredeyse her zaman nanoteknoloji bulunur. Nanoteknoloji, Musk için bir amaç değil, hedeflerine ulaşmasını sağlayan en güçlü araçlardan biridir.

Amiral Gemisi: Neuralink ve Nano-Nörobilim

Musk’ın nanoteknoloji ile en bariz ve doğrudan ilişkisi Neuralink projesidir. Beyin-bilgisayar arayüzü (BCI) oluşturma hedefi, doğası gereği nano ölçekte çalışmayı zorunlu kılar.

Nano-Elektrotlar ve “İplikler”: Neuralink’in beyne yerleştirdiği ultra ince “iplikler”, insan saçından çok daha incedir. Bu ipliklerin gelecekteki versiyonları, sinyalleri daha hassas okumak ve beyin dokusuna daha az zarar vermek için nano-elektrotlar ve biyouyumlu polimerler kullanacaktır. Malzemenin esnekliği, iletkenliği ve vücut tarafından reddedilmemesi, nano ölçekte malzeme bilimi mühendisliği gerektirir.
Biyouyumluluk: Vücudun yabancı bir cismin etrafında yara dokusu oluşturmasını (gliyal skarlaşma) önlemek, BCI’ların en büyük zorluklarından biridir. Bu sorunu çözmek için elektrotların yüzeyi, hücrelerin “dost” olarak algılayacağı özel nano-kaplamalar ile kaplanır.
Sinyal İşleme: Beyinden gelen karmaşık sinyalleri işleyecek olan çipin (N1 çipi) kendisi, milyarlarca transistörden oluşur ve bu transistörler nano-metrik ölçeklerde üretilir.

Kısacası, Neuralink sadece bir BCI şirketi değil, aynı zamanda uygulamalı bir nano-biyo-teknoloji laboratuvarıdır.

Enerji Devrimi: Tesla Bataryaları ve Nanomalzemeler

Tesla’nın elektrikli araçlarının kalbi olan bataryalar, aslında birer nanoteknoloji harikasıdır. Bir bataryanın performansı, yani enerji yoğunluğu, şarj hızı ve ömrü, elektrotların içindeki atomik ve moleküler düzeydeki etkileşimlerle belirlenir.

Anot ve Katot Kimyası: Tesla’nın bataryalarında (örneğin 4680 hücreleri), lityum iyonlarının anottan katoda ne kadar verimli hareket ettiği her şeydir. Anot materyali olarak grafitin veya gelecekte silikonun nano-yapılandırılması, daha fazla lityum iyonu tutmasını ve bataryanın kapasitesini artırmasını sağlar. Katot malzemelerinin (NCA, LFP gibi) yüzeyine uygulanan nano-kaplamalar ise bataryanın ömrünü uzatır ve güvenliğini artırır.
Enerji Yoğunluğu: Bir bataryaya daha fazla enerji sığdırma yarışı, tamamen malzeme biliminin nano ölçekteki sınırlarını zorlamakla ilgilidir. Tesla’nın batarya araştırma ve geliştirme ekipleri, sürekli olarak daha iyi performans gösterecek yeni nanomalzemeler üzerinde çalışmaktadır.

Malzeme Biliminin Sınırları: SpaceX ve Tesla

Hem SpaceX’in roketleri hem de Tesla’nın otomobilleri, özelliklerini nano/mikro ölçekteki yapılarına borçlu olan gelişmiş malzemeler kullanır.

Uzay Alaşımları: SpaceX’in Starship’i için geliştirdiği paslanmaz çelik alaşımı veya Raptor motorlarının maruz kaldığı aşırı sıcaklık ve basınca dayanan süper alaşımlar, metalin kristal yapısının atomik seviyede kontrol edilmesiyle elde edilir.
Hafif ve Dayanıklı Gövdeler: Tesla’nın “Giga Press” makinelerinde kullandığı özel alüminyum döküm alaşımları, hem hafif hem de inanılmaz derecede sağlamdır. Bu özellikler, alaşımın içindeki farklı elementlerin nano ölçekte nasıl bir araya geldiğinin bir sonucudur.

Sonuç: Dolaylı Yatırım, Devrimsel Etki

Elon Musk’ın portföyünde “Musk Nanotech Ventures” adında bir şirket göremezsiniz. Ancak onun gerçek yatırımı çok daha derindedir. Musk, nanoteknolojiyi bir etiket olarak değil, fizik ve mühendisliğin temel bir parçası olarak görür ve en cüretkar projelerini hayata geçirmek için bu bilimin sınırlarını zorlar.

Neuralink’in biyouyumlu elektrotlarından Tesla’nın verimli bataryalarına kadar, Musk’ın imparatorluğu nanoteknolojinin görünmez omuzları üzerinde yükselmektedir. Onun asıl yatırımı, nanoteknolojinin tıpkı yazılım veya elektrik gibi temel bir araç haline geldiği bir geleceğin altyapısını kurmaktır.

Aralık 2025
P	S	Ç	P	C	C	P
« Kas
1	2	3	4	5	6	7
8	9	10	11	12	13	14
15	16	17	18	19	20	21
22	23	24	25	26	27	28
29	30	31

Category Archive Nanoteknoloji

Grafen Oksit (GO) Nedir ve Onu Su İçin Neden İdeal Kılar?

Grafen Oksitin Su Arıtımındaki Çalışma Mekanizmaları

1. Yüksek Verimli Filtrasyon: GO Membranları

2. Adsorpsiyon: Kirleticiler İçin Süper Sünger

3. Antibakteriyel ve Dezenfeksiyon

Potansiyel Uygulama Alanları

Zorluklar ve Geleceğe Bakış

Sonuç

Grafen Üretim Yöntemleri: Tek Bir Yol Yok

1. Mekanik Soyma (Mikromekanik Pul Pul Dökme)

2. Kimyasal Buhar Biriktirme (CVD – Chemical Vapor Deposition)

3. Sıvı Fazlı Eksfoliasyon (LPE – Liquid Phase Exfoliation)

4. Grafen Oksit (GO) İndirgenmesi

Temel Zorluklar: Kalite, Ölçek ve Maliyet Üçgeni

Gelecek Perspektifi: Maliyetler Düşüyor, Yöntemler Gelişiyor

Sonuç

Silikon: Mevcut Kral ve Sınırları

Sahneye Çıkan Yeni Oyuncu: Grafen Nedir ve Neden Bu Kadar Özel?

Grafenin Elektronik Devrelerdeki Potansiyel Uygulamaları

En Büyük Soru: Grafen Silikonun Yerini Alabilir Mi?

Zorluklar ve Engeller

Gelecek Perspektifi: Rakip Değil, Tamamlayıcı

Sonuç

Grafeni Mükemmel Bir Sensör Malzemesi Yapan Nedir?

Tıp ve Sağlık Alanında Grafen Sensörlerin Rolü

Çevre Güvenliği ve Endüstriyel Uygulamalar

Gelecek Perspektifi ve Zorluklar

Süperkapasitörler Nedir ve Bataryalardan Farkı Nedir?

Grafen, Süperkapasitörleri Nasıl Mükemmelleştiriyor?

Grafen Süperkapasitörlerin Potansiyel Uygulama Alanları

Grafen Nedir ve Bataryalarda Nasıl Bir Fark Yaratır?

Grafen Bataryaların Geleneksel Bataryalara Göre Üstünlükleri

Zorluklar ve Gelecek Perspektifi

Grafen’i Mucize Yapan 10 Akıl Almaz Özellik

1. Akıl Almaz Güçlülük

2. İnanılmaz Hafiflik

3. Üstün Elektriksel İletkenlik

4. Rekor Düzeyde Termal İletkenlik

5. Neredeyse Tam Şeffaflık

6. Mükemmel Esneklik

7. Aşılmaz Bir Bariyer Olması

8. Devasa Yüzey Alanı

9. Biyouyumluluk

10. Kimyasal Olarak “Ayarlanabilirlik”

Zorluklar ve Gelecek

Sonuç: Bir Malzemeden Daha Fazlası

Temel Kavramlar

Malzemeler ve Yöntemler

Uygulama Alanları

Güvenlik ve Etik

Kariyer ve Gelecek

Adım 1: En Temel Kavramı Basitleştirin: “Süper Minik Legolarla Oynamak”

Adım 2: Günlük Hayattan Sihirli Örnekler Verin

Adım 3: Birlikte Oynayın ve Keşfedin: Eğlenceli Aktiviteler

Unutulmaması Gereken İpuçları

Neden Nanoteknoloji Sertifikası Almalısınız?

Öne Çıkan Sertifikalı Online Nanoteknoloji Eğitimleri

1. Coursera: Çeşitli Üniversitelerden Uzmanlık Programları

2. edX ve Purdue Üniversitesi: Nanoteknoloji MicroMasters Programı

3. University of Oxford – Sürekli Eğitim Departmanı

4. Johns Hopkins University – Engineering for Professionals

5. Endüstri Odaklı Profesyonel Eğitimler (örn: SEMI, IEEE)

Doğru Programı Nasıl Seçersiniz?

1. MRS Fall Meeting & Exhibit (Malzeme Araştırmaları Derneği Güz Toplantısı)

2. IEEE International Conference on Nanotechnology (IEEE NANO)

3. NT25: International Conference on the Science and Application of Nanotubes and Low-Dimensional Materials

4. Euro-EUSPEN International Conference & Exhibition

5. NanoTR (Türkiye Nanobilim ve Nanoteknoloji Konferansı)

6. TechConnect World Innovation Conference & Expo

A

C

D

G

H

K

L

N

S

Y
