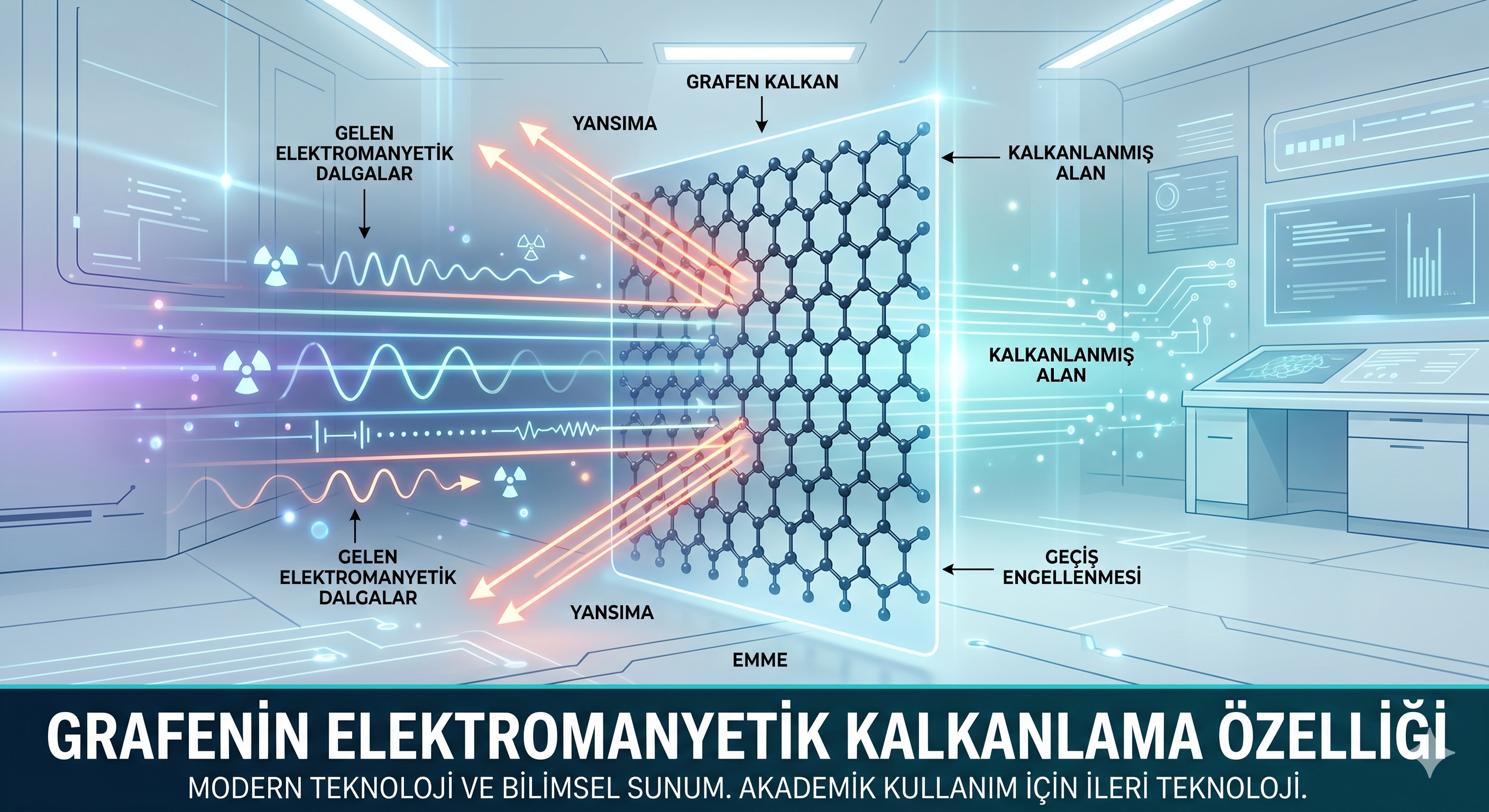

Grafenin Elektromanyetik Kalkanlama Özelliği
Modern dünya, gözle göremediğimiz ancak her saniye etrafımızı saran devasa bir “elektromanyetik sis” içinde yaşıyor. Akıllı telefonlar, Wi-Fi ağları, Bluetooth cihazlar, baz istasyonları ve radarlar… Tüm bu cihazlar, bilgiyi elektromanyetik dalgalar aracılığıyla taşıyor. Ancak bu teknolojik bolluğun bir yan etkisi var: Elektromanyetik Girişim (EMI).
Elektronik cihazların birbirinin sinyalini bozması veya hassas devrelerin dış radyasyondan etkilenmesi, sadece teknik bir sorun değil; havacılıktan tıbba kadar pek çok alanda bir güvenlik meselesidir. 2026 yılına geldiğimizde, bu “görünmez kirlilikle” savaşta elimizdeki en güçlü silah, malzeme biliminin mucizesi olan Grafen’dir. Bu yazıda, grafenin elektromanyetik kalkanlama (EMI Shielding) özelliklerini, bilimsel temellerini ve bu teknolojinin geleceğimizi nasıl koruyacağını detaylandıracağız.
1. Elektromanyetik Girişim (EMI) Nedir? Neden Kalkanlamaya İhtiyaç Duyarız?
Elektromanyetik girişim, bir elektronik cihazın yaydığı dalgaların, başka bir cihazın çalışmasını olumsuz etkilemesi durumudur. Radyonuzun yanında telefonunuz çaldığında çıkan o cızırtı, EMI’nin en basit örneğidir. Ancak savunma sanayiinde bir füze radarının şaşırması veya hastanede bir yaşam destek ünitesinin sinyal karışıklığı nedeniyle durması felaketle sonuçlanabilir.
Geleneksel olarak bu dalgaları engellemek için bakır veya alüminyum gibi ağır metal plakalar kullanılırdı. Ancak metallerin ağırlığı, korozyona (paslanmaya) uğramaları ve esnek olmamaları, özellikle havacılık, giyilebilir teknoloji ve otonom araçlar gibi modern alanlarda büyük bir engel teşkil ediyordu. İşte grafen, bu noktada “hafif, esnek ve ultra etkili” bir alternatif olarak devreye giriyor.
2. Grafenin Gizli Gücü: Atomik Düzeyde Radyasyon Emiciliği
Grafen, karbon atomlarının bal peteği yapısında dizildiği, tek atom kalınlığında iki boyutlu bir kristaldir. Onu mükemmel bir kalkan yapan özellikler, atomik yapısında gizlidir:
- Yüksek Elektriksel İletkenlik: Grafendeki elektronlar, “delokalize” haldedir; yani malzeme üzerinde çok hızlı hareket edebilirler. Elektromanyetik dalga grafene çarptığında, bu hareketli elektronlarla etkileşime girer ve dalganın enerjisi sönümlenir.
- Geniş Yüzey Alanı: Grafen, ağırlığına oranla dünyadaki en geniş yüzey alanına sahip malzemedir. Bu, dalgaların çarpabileceği ve etkileşime girebileceği devasa bir “yakalama alanı” sunar.
- Çok Katmanlı Yapı (Absorption vs. Reflection): Metaller dalgayı genellikle yansıtır (reflection). Ancak çok katmanlı grafen yapılar, dalgayı malzemenin içine hapseder ve emerek (absorption) ısıya dönüştürür. Bu, özellikle askeri teknolojilerde “hayalet” (stealth) özellikleri için kritiktir.
3. Mekanizmalar: Yansıtma, Emme ve Çoklu Yansıma
Grafen tabanlı bir kalkan, elektromanyetik dalgayı üç aşamada etkisiz hale getirir:
- Yansıtma (Reflection): Dalga grafen yüzeyine çarptığında, yüksek iletkenlik nedeniyle bir kısmı geri döner.
- Emme (Absorption): Grafen katmanları arasına giren dalgalar, malzemenin atomik yapısıyla etkileşerek enerjilerini kaybeder ve zararsız mikro-ısıya dönüşürler.
- Çoklu Yansıma (Multiple Reflection): Dalga, grafen tabakaları arasında hapsolarak bir o yana bir bu yana çarpar ve her çarpmada enerjisi biraz daha tükenir.
4. Güncel Araştırmalar ve 2025-2026 Gelişmeleri
2026 yılı itibarıyla grafen kalkanlama araştırmaları, grafeni diğer malzemelerle birleştirerek “hibrit zırhlar” oluşturmaya odaklanmıştır.
MXenes ve Grafen Hibritleri
Yeni nesil “MXene” adı verilen metalik karbürler ile grafenin birleştirilmesiyle, sadece birkaç mikron kalınlığında olmasına rağmen 5G ve 6G frekanslarını %99,9999 oranında engelleyebilen kaplamalar üretildi. Advanced Functional Materials dergisinde yayımlanan 2025 tarihli bir çalışma, bu hibritlerin hafiflikte rakipsiz olduğunu kanıtladı.
Aerojel Yapılar
Grafenin hava kadar hafif “aerojel” formuna getirilmesi, uçaklarda ve uydularda devrim yaratıyor. Uçak gövdelerine entegre edilen grafen aerojeller, hem yıldırım koruması sağlıyor hem de uçağın içindeki hassas elektroniği kozmik radyasyondan koruyor.
5. Sağlık ve Klinik Yaklaşımlar: İnsan Vücudunu Korumak
EMI kalkanlaması sadece cihazlar için değil, insan sağlığı için de kritik bir tartışma konusudur.
Tıbbi İmplantların Korunması
Klinik düzeyde yürütülen araştırmalar, kalp pili (pacemaker) veya beyin implantı kullanan hastaların, güçlü elektromanyetik alanlara (örneğin MR cihazları veya yüksek gerilim hatları) girdiğinde risk altında olduğunu göstermektedir. Nanokar’ın da üzerinde çalıştığı gibi, bu cihazların dış kılıflarının grafen bazlı polimerlerle kaplanması, dış sinyallerin cihazın çalışmasını bozmasını engellemektedir.
EMF Hassasiyeti ve Koruyucu Tekstiller
Bazı klinik gözlemler, “Elektromanyetik Aşırı Duyarlılık” (EHS) raporlayan bireylerin, grafen liflerle dokunmuş kumaşlar giydiğinde semptomlarında azalma olduğunu bildirmektedir. Grafenli kumaşlar, vücuda dışarıdan gelen radyasyonu bir kafes (Faraday Kafesi) gibi engelleyerek biyolojik dokuların maruziyetini düşürür.
6. Sektörel Uygulama Alanları
Grafen kalkanlama, bugün Nanokar gibi inovasyon merkezlerinin öncülüğünde pek çok sektöre sızmış durumdadır:
- Otonom Araçlar: LiDAR ve radar sensörlerinin birbirini bozmaması için çipler grafenle mühürlenir.
- 5G/6G Haberleşme: Yüksek frekanslı dalgaların çevreye zarar vermemesi ve sinyal kirliliği yaratmaması için baz istasyonu ekipmanlarında kullanılır.
- Havacılık ve Uzay: Uyduların güneş fırtınalarından korunması için ultra hafif grafen paneller tercih edilir.
- Giyilebilir Teknoloji: Akıllı saatlerin yaydığı radyasyonun cilde geçmesini engelleyen koruyucu katmanlar.
7. Avantaj – Risk Değerlendirmesi: Bilimsel Bir Analiz
Her ileri teknolojide olduğu gibi, grafen kullanımının da bir teraziye oturtulması gerekir.
Avantajlar:
- Ultra Hafiflik: Metallerin aksine, uçak ve araçlarda ağırlık artışı yaratmaz, yakıt tasarrufu sağlar.
- Korozyon Direnci: Paslanmaz, deniz suyu veya nemden etkilenmez.
- Esneklik: Tekstil ürünlerine veya kıvrımlı yüzeylere kolayca uygulanabilir.
- Termal Yönetim: Radyasyonu engellerken oluşan ısıyı hızla dağıtır (yüksek termal iletkenlik).
Riskler ve Sınırlamalar:
- Maliyet: Yüksek kaliteli ve geniş alanlı grafen üretimi hala geleneksel metal plakalardan daha maliyetlidir.
- Üretim Standartları: Grafen katmanları arasındaki mesafe (d-spacing) mükemmel ayarlanmazsa kalkanlama verimi düşebilir.
- Çevresel Faktörler: Serbest grafen nanopartiküllerinin çevreye yayılma riski. Nanokar gibi firmalar bu riski, grafeni polimer matrislere “sabitleyerek” (embedded) ortadan kaldırmaktadır.
8. Gelecek Vizyonu: Radyasyonsuz Şehirler
2030 yılına doğru ilerlerken, “Akıllı Şehir” konseptinde binaların dış cephe boyalarına grafen katkılanması öngörülüyor. Bu sayede binalar, birbirlerinden gelen sinyal kirliliğini engelleyen ve dışarıdaki yüksek frekanslı radyasyonu içeri almayan “pasif koruma kalkanlarına” dönüşecek.
Nanokar olarak bizim vizyonumuz, grafeni sadece bir endüstriyel hammadde değil, yaşam kalitesini artıran ve teknolojiyi insan sağlığıyla uyumlu hale getiren bir “güvenlik katmanı” olarak sunmaktır.
Sonuç: Görünmez Tehdide Karşı Atomik Kalkan
Elektromanyetik kirlilik, dijital çağın kaçınılmaz bir gerçeğidir. Ancak bu kirlilikle yaşamak, onun zararlarına boyun eğmek anlamına gelmez. Grafen, benzersiz iletkenliği ve emme kapasitesiyle, elektronik cihazlarımızı daha güvenilir, araçlarımızı daha hafif ve sağlığımızı daha korunaklı kılıyor.
Gelecek, bu tek atom kalınlığındaki devin omuzlarında yükselecek. Görünmez dalgalara karşı en güvenli sığınağımız, artık doğanın en basit elementi olan karbonun en zeki formunda saklı.

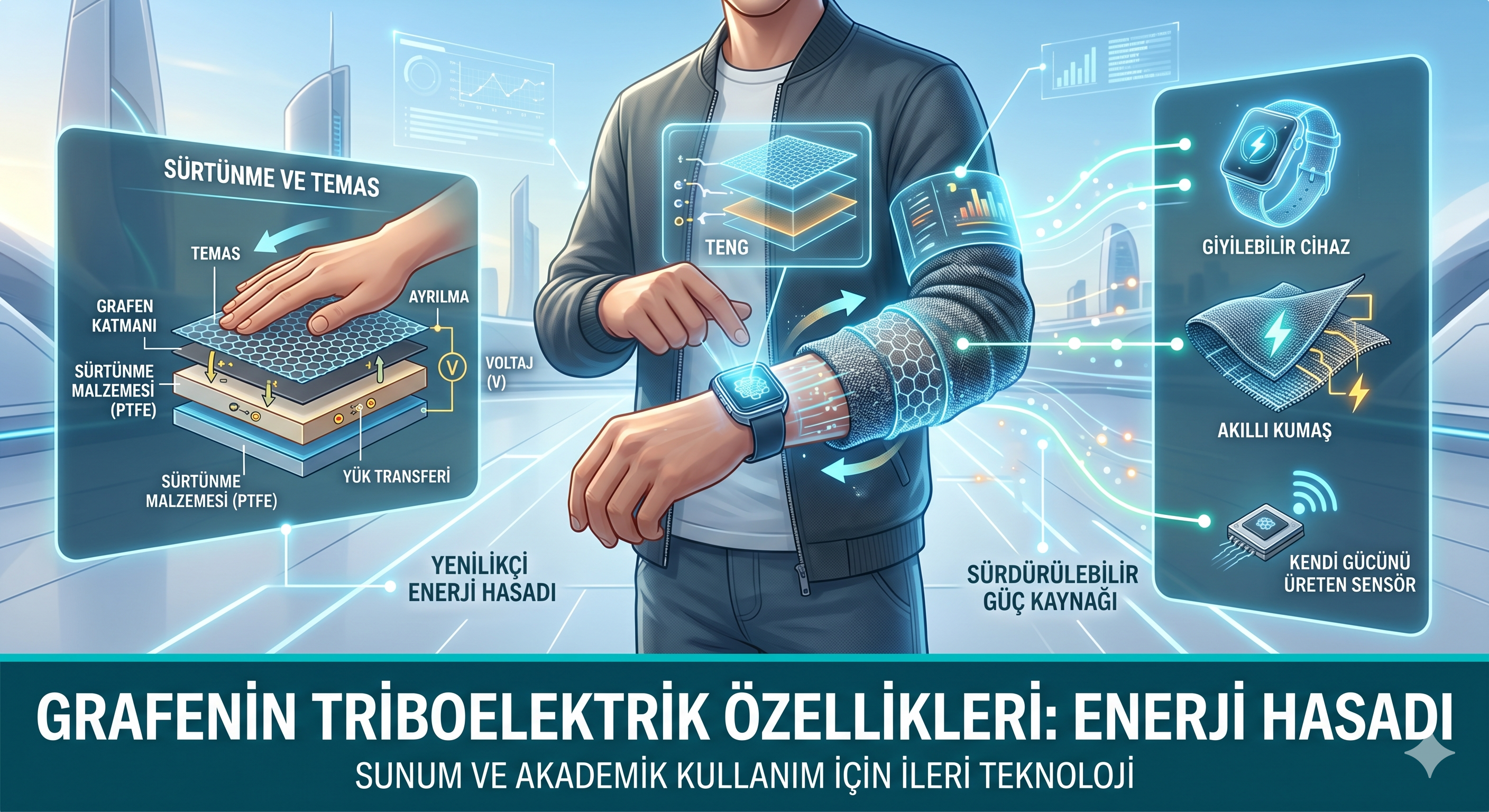

Grafenin Triboelektrik Özellikleri: Enerji Hasadı
Günümüz dünyasında enerjiye olan açlığımız hiç olmadığı kadar yüksek. Ancak enerjiyi sadece devasa barajlardan, nükleer santrallerden veya rüzgar türbinlerinden elde etmiyoruz. Geleceğin enerji devrimi, çok daha kişisel ve mikroskobik bir düzeyde; üzerimizdeki kıyafetlerin sürtünmesinden, attığımız her adımdan veya bir ekrana dokunuşumuzdan doğuyor. Bu devrimin kalbinde ise malzemenin “kara elması” olarak bilinen grafen ve onun triboelektrik yetenekleri yer alıyor.
“Grafenin Triboelektrik Özellikleri ve Enerji Hasadı” konusu, sadece bir fizik deneyi değil; pilsiz çalışan kalp pillerinin, kendi enerjisini üreten akıllı telefonların ve “yaşayan” şehirlerin anahtarıdır. Bu yazıda, bu görünmez enerji kaynağının moleküler derinliklerine inecek ve 2026 yılı itibarıyla teknolojinin geldiği son noktayı inceleyeceğiz.
1. Triboelektrik Etki Nedir? Statik Elektriğin Gücü
Hepimiz çocukken bir balonu kazağımıza sürtüp saçlarımızı dikleştirmiş veya metal bir kapı koluna dokunduğumuzda küçük bir kıvılcımla irkilmişizdir. Bu olay, binlerce yıldır bilinen triboelektrik etkidir. İki farklı malzeme birbirine temas edip ayrıldığında, malzemelerin elektron ilgilerine (afinitelerine) bağlı olarak birinden diğerine elektron transferi gerçekleşir. Bir yüzey pozitif, diğeri ise negatif yüklenir.
Geleneksel olarak bu “statik elektrik” bir atık veya bazen hassas elektronikler için bir tehlike olarak görülürdü. Ancak nanoteknoloji sayesinde, bu sürtünme enerjisini yakalayıp elektrik akımına dönüştürebilen Triboelektrik Nanogeneratörler (TENG) geliştirildi.
2. Neden Grafen? Enerji Hasadında Bir Süper Kahraman
Her malzeme triboelektrik etki yaratabilir, ancak grafen bu süreci bambaşka bir boyuta taşır. Grafen, karbon atomlarının bal peteği yapısında dizildiği, tek atom kalınlığında iki boyutlu bir mucizedir. Onu enerji hasadı için eşsiz kılan üç ana özellik vardır:
- Olağanüstü İletkenlik: Grafendeki elektronlar, “Dirac Fermiyonları” gibi kütlesizce hareket eder. Bu, sürtünmeyle oluşan yüklerin ışık hızına yakın bir verimlilikle toplanmasını sağlar.
- Devasa Yüzey Alanı: Enerji hasadı yüzeyde gerçekleşir. Grafenin atomik inceliği, gram başına düşen aktif yüzey alanını maksimize ederek enerji yoğunluğunu artırır.
- Esneklik ve Dayanıklılık: Grafen, çelikten 200 kat daha güçlü olmasına rağmen bir kağıt gibi katlanabilir. Bu, onu giyilebilir teknolojiler için vazgeçilmez kılar.
3. Grafen Tabanlı TENG’lerin Çalışma Mekanizması
Grafen tabanlı bir enerji hasat sistemi genellikle “sandviç” yapısına benzer. Bir katmanda grafen, diğer katmanda ise elektron ilgisi grafenden farklı olan bir polimer (örneğin PTFE veya PDMS) bulunur.
- Temas: İki yüzey birbirine değdiğinde, grafen (yüksek iş fonksiyonu sayesinde) elektronları hapseder.
- Ayrılma: Yüzeyler birbirinden uzaklaştığında, arada bir potansiyel farkı (voltaj) oluşur.
- Akış: Bu voltajı dengelemek için elektronlar dış devre üzerinden akar; işte bu, yakaladığımız elektrik enerjisidir.
4. Güncel Araştırmalar ve 2025-2026 Gelişmeleri
2026 yılı itibarıyla grafen triboelektrik araştırmaları laboratuvarlardan çıkıp endüstriyel prototiplere dönüştü.
Grafen Dopingi ve İş Fonksiyonu Mühendisliği
Bilim insanları, grafeni kimyasal olarak “dope” ederek (nitrojen veya bor atomları ekleyerek) onun elektron alma kapasitesini modüle edebiliyor. Nature Materials’da yayımlanan 2025 tarihli bir çalışma, modifiye edilmiş grafen katmanlarının, standart sistemlere göre %300 daha fazla güç yoğunluğu sağladığını kanıtladı.
Akıllı Tekstiller ve Kendi Enerjisini Üreten Kıyafetler
Geleceğin “akıllı ceketleri”, liflerine entegre edilmiş grafen TENG’ler sayesinde, siz sadece yürürken akıllı saatinizi şarj edebiliyor. 2026 başında tanıtılan bir prototip, bir insanın günlük yürüyüş aktivitesiyle bir akıllı telefonu 24 saat boyunca bekleme modunda tutacak kadar enerji üretebildiğini gösterdi.
5. Klinik Çalışmalar: Biyomedikalde Devrim
Enerji hasadının en heyecan verici uygulama alanı insan vücududur.
Kendi Enerjisini Üreten İmplantlar
Klinik düzeyde yürütülen araştırmalar, kalp pillerinin (pacemaker) pillerini değiştirmek için yapılan ameliyatları tarihe gömmeyi hedefliyor. Grafen tabanlı esnek TENG’ler, kalbin her atışındaki mekanik hareketi elektriğe dönüştürerek cihazı sonsuza kadar çalıştırabiliyor.
Fizyolojik İzleme ve Akıllı Deri
“Elektronik deri” (e-skin) projelerinde grafen TENG’ler, hem bir sensör hem de bir güç kaynağı olarak kullanılıyor. Klinik deneylerde, bu derinin hastanın nabzını, solunumunu ve kas hareketlerini takip ederken dışarıdan hiçbir pile ihtiyaç duymadığı doğrulandı.
6. Avantaj – Risk Değerlendirmesi
Her yıkıcı teknolojide olduğu gibi, grafen tabanlı enerji hasadının da bir teraziye oturtulması gerekir.
Avantajlar:
- Sürdürülebilirlik: Atık mekanik enerjiyi geri kazandığı için karbon ayak izini düşürür. Lityum-iyon pillerin yarattığı çevre kirliliğine alternatif sunar.
- Taşınabilirlik: Ağır bataryalara olan ihtiyacı ortadan kaldırarak cihazları hafifletir.
- Hassasiyet: TENG’ler aynı zamanda mükemmel sensörlerdir. Üretilen elektriğin miktarı, hareketin şiddeti hakkında bilgi verir.
Riskler ve Sınırlamalar:
- Dayanıklılık Problemi: Sürtünme doğası gereği aşınma yaratır. Grafen ne kadar dayanıklı olsa da, karşısındaki polimer katmanın zamanla yıpranması verimliliği düşürür.
- Nem Hassasiyeti: Havada bulunan su buharı (nem), triboelektrik yükleri nötralize edebilir. Cihazların atomik düzeyde yalıtılması (enkapsülasyon) maliyeti artırır.
- Biyo-Uyumluluk: Vücut içi uygulamalarda kullanılan nanopartiküllerin uzun vadeli etkileri üzerine klinik izleme süreçleri devam etmektedir.
7. Enerji Hasadı ve Yapay Zeka (AI) Entegrasyonu
Enerji hasadı sadece “voltaj” üretmekle kalmıyor, aynı zamanda “veri” üretiyor. Nanokar gibi vizyoner yaklaşımların odaklandığı nokta, TENG’lerden gelen karmaşık elektrik sinyallerini yerel AI (Edge AI) algoritmalarıyla işlemek. Bu sayede, ayakkabınızdaki grafen sensör sadece enerji üretmekle kalmıyor, yürüme bozukluklarınızı teşhis eden bir sağlık asistanına dönüşüyor.
8. Gelecek Vizyonu: Yaşayan Altyapılar
2030’lara doğru giderken, grafen TENG’lerin asfalt yollara, bina cephelerine ve köprülere entegre edildiği bir dünya öngörülüyor. Rüzgarın binalara sürtünmesi veya araçların yoldan geçmesiyle şehirler kendi kendini besleyen devasa birer enerji ekosistemine dönüşecek.
Sonuç: Atık Enerjinin Sonu
Grafenin triboelektrik özellikleri, bize enerjinin yok olmadığını, sadece “yanlış yerde” olduğunu hatırlatıyor. Isı ve sürtünme olarak kaybettiğimiz enerjiyi Nanokar düzeyindeki hassas mühendislikle geri kazanmak, medeniyetimizin enerji krizine moleküler bir cevaptır. Yarının dünyasında prizlere olan bağımlılığımız azalırken, her hareketimiz bir ışık, bir veri, bir güç kaynağı olacak.
Gelecek hareket ediyor ve bu hareket artık çok daha değerli.
Grafenin Plazmonik Özellikleri: Nanooptik
Işık, evrendeki en hızlı ve en gizemli olgulardan biridir. Ancak modern teknoloji için ışığın bir sorunu var: Çok “geniş” davranması. Geleneksel optik cihazlar, ışığın dalga boyu nedeniyle belirli bir boyuttan daha küçük ölçeklere hapsedilemezler. İşte tam bu noktada, nanooptik dünyasının süper kahramanı devreye giriyor: Grafen.
2026 yılı itibarıyla fiber optik kablolardan kuantum bilgisayarlara, kanser teşhis kitlerinden 6G haberleşme sistemlerine kadar her yerde karşımıza çıkan bu devrimin arkasında tek bir fiziksel terim yatıyor: Plazmonik. Bu yazıda, grafenin ışıkla olan muazzam dansını, nanooptik dünyasını nasıl kökten değiştirdiğini ve Nanokar gibi teknoloji öncülerinin bu vizyonu nasıl gerçeğe dönüştürdüğünü inceleyeceğiz.
1. Plazmonik Nedir? Işığın Elektronlarla Dansı
Plazmonik kavramını anlamak için denizi hayal edin. Işık, denizin üzerindeki bir dalga gibidir. Grafen ise bu denizin kıyısındaki kumları temsil eden elektron bulutudur. Işık dalgası grafene çarptığında, grafen üzerindeki elektronları toplu halde titreştirmeye başlar. Bu kolektif elektron titreşimlerine “Plazmon” denir.
Normalde ışık tek başına bir atomun içine sığamayacak kadar büyüktür. Ancak plazmonik sayesinde ışığın enerjisi, elektronların üzerine “biner” ve ışık dalgası atomik ölçeklere kadar sıkıştırılır. Grafen plazmonları, ışığı kendi dalga boyunun 100’de biri kadar küçük alanlara hapsedebilir. Bu, devasa bir stadyumu bir iğne deliğine sığdırmakla eşdeğer bir mühendislik harikasıdır.
2. Neden Altın Değil de Grafen? Ayarlanabilirlik Gücü
Plazmonik araştırmaları aslında altın ve gümüş gibi metallerle başladı. Ancak metallerin büyük bir dezavantajı vardı: Özellikleri sabitti. Altın bir kez üretildiğinde, ışıkla etkileşimi asla değişmezdi.
Grafen ise burada bir “bukalemun” gibi davranır. Grafenin plazmonik özelliklerini dışarıdan bir voltaj uygulayarak (gate tuning) anlık olarak değiştirebilirsiniz.
- Ayarlanabilirlik: Bir düğmeye basarak grafenin ışığı hangi renkte (frekansta) soğuracağını veya ileteceğini belirleyebilirsiniz.
- Düşük Kayıp: Metallerde plazmonlar çok çabuk sönümlenirken (ısıya dönüşürken), grafende çok daha uzun süre hayatta kalırlar.
- Teraherz (THz) Uyumu: Grafen, özellikle 5G ve 6G haberleşme sistemlerinin kalbi olan Teraherz bandında rakipsizdir.
3. Nanooptik Devrimi: Işıkla Çalışan Çipler
Bugün bilgisayarlarımız elektronlarla çalışıyor. Ancak elektronlar hareket ederken ısınır ve yavaşlar. Işık (fotonlar) ise çok daha hızlıdır ve ısınmaz. Sorun, optik devre elemanlarını bir mikroçipin içine sığacak kadar küçültememekti.
Grafenin plazmonik özellikleri bu sorunu çözüyor. Işığı nano ölçeğe sıkıştırabildiğimiz için, artık fotonları bir transistör gibi kullanabiliyoruz.
- Ultra Hızlı Modülatörler: Veriyi ışığa dönüştüren cihazlar artık grafen sayesinde saniyede terabitlerce veri işleyebiliyor.
- Nano-Antenler: Işığı yakalayıp belirli bir noktaya odaklayan grafen antenler, güneş pillerinin verimliliğini %40 oranında artırabiliyor.
4. Güncel Araştırmalar ve 2025-2026 Gelişmeleri
2026 yılında nanooptik dünyası iki büyük keşifle çalkalanıyor:
Twistronics ve Moiré Plazmonları
İki grafen tabakasını üst üste koyup aralarında “sihirli bir açı” oluşturduğunuzda, plazmonların davranışı tamamen değişir. Moiré desenleri sayesinde ışığı belirli yollara (waveguides) mahkum edebilir ve ışığın maddeyle etkileşimini 10 kat daha artırabiliriz. Bu, ultra-duyarlı gece görüş sistemleri ve termal kameralar için bir dönüm noktasıdır.
Topolojik Plazmonik
Grafendeki elektronların “topolojik” özellikleri, plazmonların malzemedeki kusurlardan veya pürüzlerden etkilenmeden akmasını sağlar. Yani grafen tabakasında mikroskobik bir çatlak olsa bile ışık sinyali kesintiye uğramadan yoluna devam eder. Bu, “hata bağışıklığı” olan kuantum iletişim ağlarının temelidir.
5. Klinik ve Biyomedikal Uygulamalar: Işıkla Kanser Teşhisi
Grafenin plazmonik gücü, tıp dünyasında “SERS” (Yüzeyde Güçlendirilmiş Raman Spektroskopisi) denilen yöntemi bir devrime dönüştürdü.
Tek Molekül Hassasiyeti
Klinik araştırmalar, grafen tabanlı plazmonik sensörlerin kandaki tek bir kanser hücresini veya tek bir virüs proteinini ışık yoluyla tespit edebildiğini kanıtladı. Grafen, ışığı o kadar yoğun bir noktada toplar ki, oradaki molekülün “optik parmak izini” devasa bir büyüteç altına almış gibi netleştirir.
- Erken Teşhis: Alzheimer veya Parkinson gibi hastalıkların başlangıcında ortaya çıkan protein bozulmaları, grafen sensörler sayesinde henüz belirti vermeden teşhis edilebiliyor.
- Giyilebilir Optik Sensörler: Cildin altındaki glikoz seviyesini iğne batırmadan, sadece ışıkla ölçen grafen tabanlı giyilebilir cihazlar şu an klinik onay sürecinde.
6. Avantaj – Risk Değerlendirmesi: Bilinçli Bir Yaklaşım
Her teknolojik sıçrama gibi, plazmonik grafen dünyasının da kendi dengeleri vardır.
Avantajlar:
- Hız: Elektronik hız sınırlarını (GHz) aşarak optik hızlara (THz) ulaşmak.
- Boyut: Optik cihazları atomik kalınlığa indirmek.
- Düşük Enerji: Işığı sıkıştırırken çok az enerji harcamak ve ısı üretimini minimize etmek.
- Entegrasyon: Mevcut silikon teknolojisiyle (CMOS) uyumlu üretim yapılabilmesi.
Riskler ve Sınırlamalar:
- Hammadde Kalitesi: Plazmonların uzun ömürlü olması için grafenin kusursuz olması gerekir. En ufak bir kirlilik plazmonu “söndürür”. Nanokar’ın laboratuvar ölçeğindeki hassasiyeti bu noktada hayatidir.
- Sinyal Kaybı (Damping): Grafen mükemmel olsa da, alt tabaka (substrat) ile olan etkileşimi bazen enerji kaybına yol açar. Bu sorunu çözmek için Bor Nitrür gibi yardımcı malzemelerle “sandviç” yapılar kurulması gerekir.
- Maliyet: Büyük ölçekli ve yüksek kaliteli plazmonik grafen üretimi hala geleneksel çip üretiminden daha maliyetlidir.
7. Gelecek Projeksiyonu: Işığın İnterneti
2030’a doğru ilerlerken, “Li-Fi” (Işıkla İnternet) ve grafen plazmoniklerinin birleşmesiyle veri iletimi hayal edilemez bir noktaya varacak. Evimizdeki lambalar sadece bizi aydınlatmakla kalmayacak, aynı zamanda grafen sensörler aracılığıyla cihazlarımıza saniyede binlerce film indirecek hızda veri taşıyacak.
Nanokar gibi inovasyon merkezleri, bu teorik fiziği endüstriyel boyuta taşıyarak grafeni sadece bir “malzeme” değil, “ışığı yöneten bir işlemci” haline getiriyor.
Sonuç
Grafenin plazmonik özellikleri, insanoğlunun ışığı kontrol etme yeteneğinde yeni bir sayfa açtı. Işığı atomik ölçeklere sıkıştırmak, onu ayarlanabilir bir transistöre dönüştürmek ve bu sayede sağlıkta, iletişimde ve bilgisayar teknolojisinde devrim yaratmak artık bir hayal değil. Görünmez olanı görünür kılan bu nano-optik devrim, geleceği moleküler düzeyde aydınlatıyor.
Işığın bu küçük ama devasa gücüyle tanışmak, modern medeniyetin teknik sınırlarını yeniden çizmek demektir. Gelecek ışık hızıyla geliyor ve grafen bu yolculuğun en güçlü taşıyıcısı.

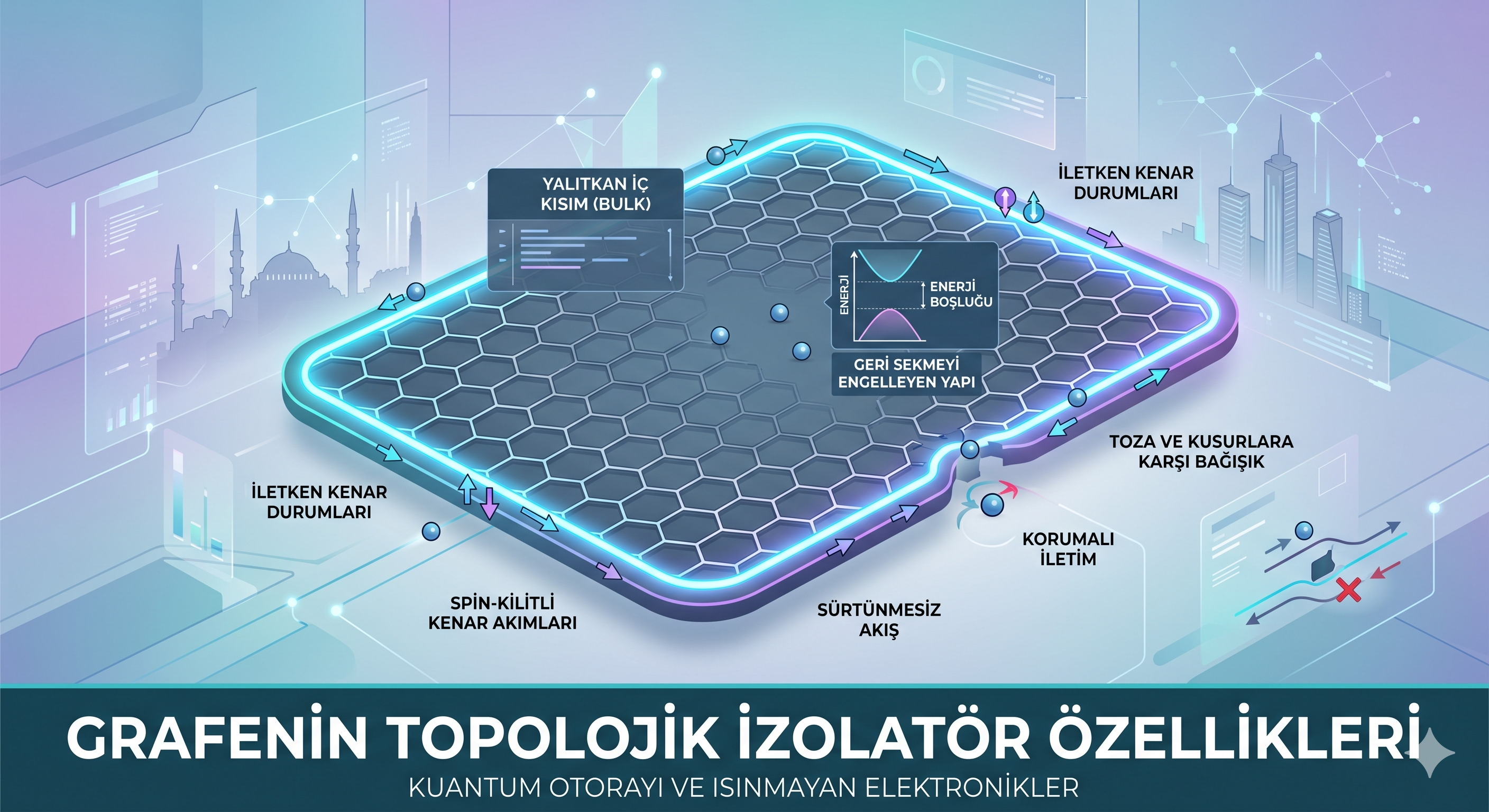

Grafenin Topolojik İzolatör Özellikleri
Nanoteknoloji dünyası, grafeni 2004 yılında keşfettiğinde onu “mucize malzeme” olarak adlandırdı. Çelikten 200 kat daha güçlü, elmastan daha sert ve bakırdan çok daha iletken… Ancak 2026 yılına geldiğimizde, grafenin sadece mekanik ve elektriksel gücüyle değil, aynı zamanda fiziğin en egzotik hallerinden biri olan “Topolojik İzolatör” potansiyeliyle de dünyayı değiştirmeye hazırlandığını görüyoruz.
Peki, bir malzeme nasıl olur da aynı anda hem bir yalıtkan hem de kusursuz bir iletken olabilir? Elektronlar, grafenin içinde nasıl bir “kuantum koruması” altında hareket eder? Bu yazıda, grafenin topolojik izolatör özelliklerini, bu durumun spintronik ve kuantum bilgisayarlar için neden bir devrim olduğunu ve Nanokar gibi teknoloji öncülerinin bu alandaki vizyonunu bilimsel ama anlaşılır bir dille inceleyeceğiz.
1. Topolojik İzolatör Nedir? “İçerisi Kapalı, Kenarlar Açık”
Topolojik izolatör kavramını anlamak için bir evi hayal edin. Bu evin duvarları tamamen yalıtkan malzemeden yapılmış, içeriye ne ses ne de ısı giriyor. Ancak evin dış cephesinde, tüm binayı saran ve her yöne kesintisiz ulaşım sağlayan ultra hızlı bir süper-otoban var.
Bilimsel dille ifade edersek; topolojik izolatörler, iç kısımlarında (bulk) bir yalıtkan gibi davranan (enerji bandı boşluğu olan), ancak kenarlarında veya yüzeylerinde elektriği hiçbir dirençle karşılaşmadan ileten malzemelerdir.
Topolojinin “Şekil Değiştirmez” Gücü
Matematikte topoloji, bir nesnenin şekli değişse bile bozulmayan özelliklerini inceler (örneğin bir simit ile kulplu bir kupanın delik sayıları bakımından aynı “topolojik” sınıfta olması gibi). Malzeme biliminde ise bu durum, elektronların hareket yollarının malzemedeki ufak kusurlardan, tozdan veya pürüzlerden etkilenmemesi anlamına gelir. Elektronlar, yollarındaki engelin etrafından dolanır ve yollarına devam ederler.
2. Grafen ve Kane-Mele Modeli: Bir Teorinin Doğuşu
2005 yılında fizikçiler Charles Kane ve Eugene Mele, grafenin aslında doğal bir topolojik izolatör olabileceğini teorik olarak öngördüler. Bu öngörü, Kuantum Spin Hall Etkisi (QSHE) kavramını literatüre kazandırdı.
Grafenin altıgen bal peteği yapısı, elektronların “Dirac Fermiyonları” gibi kütlesiz hareket etmesini sağlar. Kane ve Mele, grafendeki spin-yörünge etkileşimi (spin-orbit coupling) sayesinde, elektronların spinlerine (kendi eksenleri etrafındaki dönüş yönlerine) göre ayrışacağını ve grafen tabakasının kenarlarında birbirine zıt yönlerde hareket eden “korumalı” akımlar oluşturacağını keşfettiler.
3. Büyük Engel: Zayıf Spin-Yörünge Etkileşimi
Teoride grafen mükemmel bir topolojik izolatördür. Ancak pratikte bir sorun vardır: Karbon atomu çok hafiftir. Bir atom ne kadar hafifse, elektronun spini ile yörüngesi arasındaki bağ o kadar zayıf olur. Saf grafende bu etkileşim o kadar düşüktür ki, topolojik izolatör özelliklerini gözlemlemek için mutlak sıfıra (-273°C) çok yakın sıcaklıklar gerekir.
Ancak 2025 ve 2026 yıllarında yapılan araştırmalar, bu engeli aşmanın yollarını buldu:
- Ağır Atom Katkılaması: Grafen yüzeyine eser miktarda ağır metal atomları (altın, talyum vb.) ekleyerek spin-yörünge etkileşimini yapay olarak artırmak.
- Proximity (Yakınlık) Etkisi: Grafeni, doğal olarak güçlü spin-yörünge bağına sahip olan diğer 2D malzemelerin (örneğin Volfram Diselenid – $WSe_2$) üzerine yerleştirerek “hibrit” bir yapı oluşturmak.
- Twistronics (Bükülme Elektroniği): İki grafen tabakasını üst üste koyup “sihirli açı” ile döndürerek elektronların etkileşimini kuantum düzeyinde değiştirmek.
4. Kuantum Spin Hall Etkisi: Isınmayan Elektronikler
Geleneksel iletkenlerde (bakır kablolar gibi), elektronlar hareket ederken atomlara çarpar ve kinetik enerjilerini ısıya dönüştürürler. Bu, veri merkezlerinin devasa soğutma sistemlerine ihtiyaç duymasının temel sebebidir.
Grafenin topolojik izolatör modunda (QSHE), elektronlar kenarlarda “spin-momentum kilitlemesi” ile hareket eder. Spin-yukarı olanlar sağa, spin-aşağı olanlar sola gider. Bu yolda geri sekme (backscattering) yasaktır. Elektron hiçbir şeye çarpmadığı için ısı üretmez. Bu, akıllı telefonların şarjının haftalarca gitmesi ve süper bilgisayarların oda sıcaklığında buz gibi kalması demektir.
5. Güncel Araştırmalar ve 2026 Gelişmeleri
2026 yılındaki en heyecan verici gelişme, grafenin topolojik özelliklerinin “süper-iletkenlik” ile birleştirilmesidir.
Majorana Fermiyonları ve Kuantum Bilgisayarlar
Araştırmacılar, grafen topolojik izolatörlerini süper-iletkenlerin üzerine yerleştirerek Majorana Fermiyonları adı verilen gizemli parçacıkları manipüle etmeyi başardılar. Bu parçacıklar, kendi kendisinin karşıt parçacığıdır ve kuantum bilgisayarlarda “topolojik qubit” olarak kullanılabilirler. Klasik kuantum bilgisayarlar en ufak sarsıntıda veri kaybederken (decoherence), grafen tabanlı topolojik bilgisayarlar dış etkilere karşı bağışık oldukları için “hatasız” işlem yapabilmektedir.
Oda Sıcaklığında Topolojik Fazlar
2025’in sonunda yayımlanan bir klinik/laboratuvar çalışması, grafen ve Molibden Disülfür ($MoS_2$) hibrit yapılarında, topolojik izolatör davranışının oda sıcaklığına yakın seviyelerde korunduğunu bildirdi. Bu, teknolojinin laboratuvardan son tüketiciye inmesi için en kritik eşiğin aşıldığını gösteriyor.
6. Klinik ve Biyo-Teknolojik Yaklaşımlar: Nöral Arayüzler
Her ne kadar grafenin topolojik özellikleri katı hal fiziği konusu olsa da, tıp dünyasında “Kuantum Nöral Arayüzler” için umut ışığı olmuştur.
Klinik düzeydeki araştırmalar, grafen tabanlı topolojik sensörlerin beyindeki nöronların yarattığı ultra zayıf manyetik alanları (piko-tesla düzeyinde) “gürültüsüz” bir şekilde yakalayabildiğini göstermektedir. Bu, felçli hastalar için beyin-bilgisayar arayüzlerinin (BCI) çok daha hızlı ve hassas çalışmasını sağlayabilir.
7. Avantaj – Risk Değerlendirmesi
Geleceğin bu teknolojisini uygularken önümüzdeki tabloyu iyi analiz etmeliyiz:
Avantajlar:
- Sıfır Enerji Kaybı: Isınmayan çipler ve ultra verimli enerji iletimi.
- Hata Toleransı: Kusurlu malzemelerde bile kesintisiz veri iletimi.
- Spintronik Devrimi: Elektronun sadece yükünü değil, spinini de kullanarak veri işleme kapasitesini katlama.
- Minyatürizasyon: Atomik incelikte, ışık hızında çalışan devreler.
Riskler ve Sınırlamalar:
- Üretim Hassasiyeti: Grafeni diğer malzemelerle atomik düzeyde kusursuz hizalamak (yakınlık etkisi için) hala endüstriyel bir zorluktur.
- Doping Yan Etkileri: Grafene eklenen ağır metallerin malzemenin diğer mekanik özelliklerini (esneklik gibi) bozma riski.
- Toksisite ve Çevre: Nanopartikül bazlı üretim süreçlerinin çevresel etkileri dikkatle izlenmelidir. Nanokar gibi firmaların bu noktada “bağlı” ve “güvenli” üretim protokolleri hayati önem taşır.
8. Gelecek Vizyonu: Nanokar ve Karbonun Yeni Çağı
Nanokar’ın Ar-Ge vizyonu, grafeni sadece bir kaplama malzemesi olarak değil, bir “bilgi işlem platformu” olarak konumlandırmaktır. 2030’a doğru giderken, topolojik grafen tabanlı işlemcilerin silikonun tahtını tamamen sallayacağı öngörülüyor.
Elektronların hiçbir engele takılmadan, ısınmadan ve spinleri üzerinden veri taşıyarak aktığı bir dünya, sadece teknolojik bir ilerleme değil; sürdürülebilir bir medeniyet için atılmış en büyük adımdır.
Sonuç
Grafenin topolojik izolatör özellikleri, doğanın bize sunduğu en zarif kuantum hediyelerinden biridir. Bir malzemenin hem yalıtkan hem de kusursuz bir otoban olması, fiziğin sınırlarını zorlayan bir paradokstur. Ancak bu paradoks, yarının ısınmayan telefonlarının, hatasız kuantum bilgisayarlarının ve insan beyniyle doğrudan konuşan çiplerin anahtarıdır.
Moleküler düzeydeki bu sessiz devrim, Nanokar’ın yenilikçi yaklaşımıyla evlerimize ve endüstrimize girmeye başladı bile. Gelecek karbonla yazılıyor ve bu gelecekte elektronlar hiç olmadığı kadar özgür.

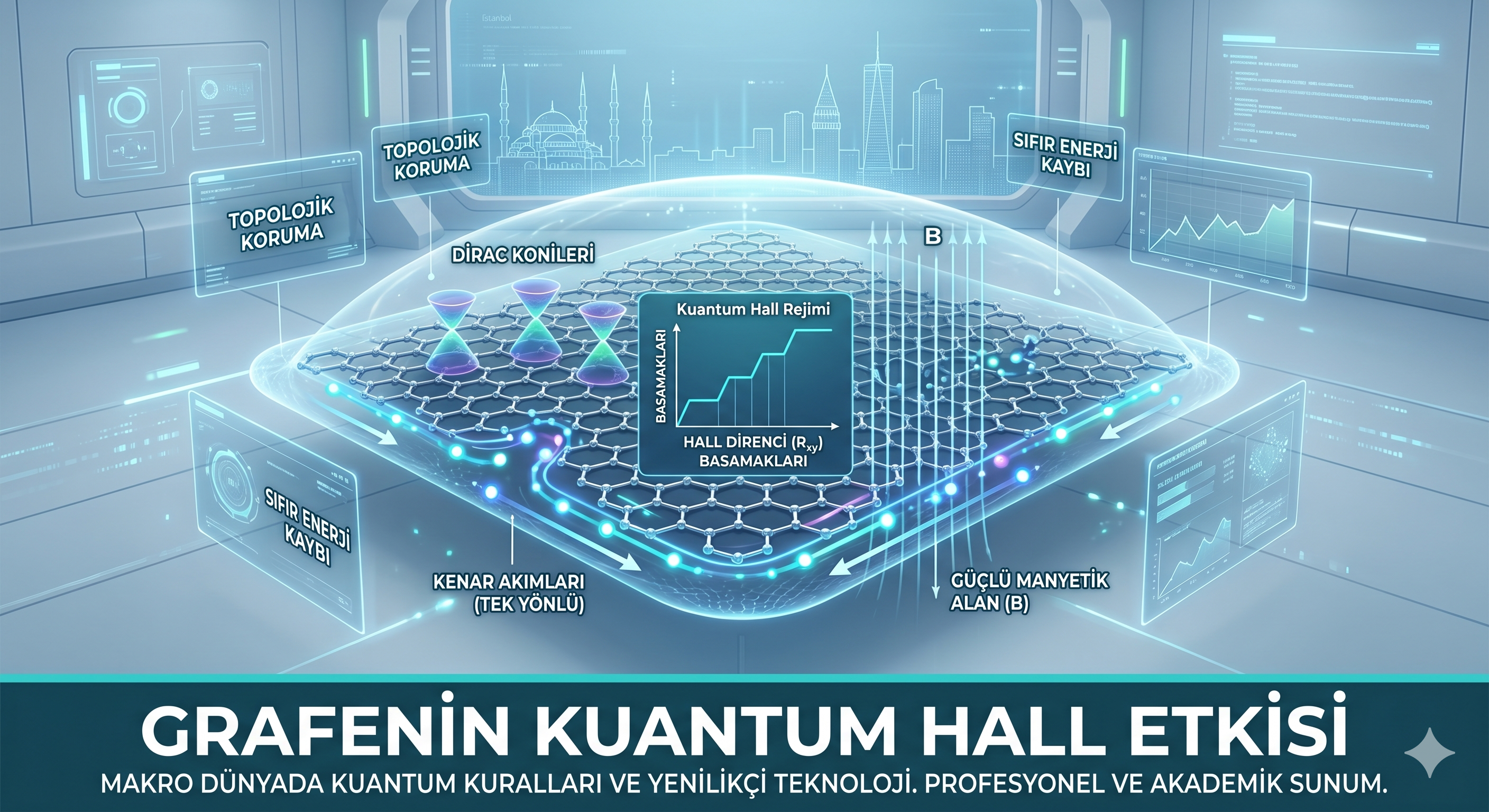

Grafenin Kuantum Hall Etkisi
Malzeme bilimi dünyasında bazı keşifler vardır ki sadece “yeni bir ürün” sunmakla kalmaz, fizik kitaplarının sayfalarını baştan yazdırır. Grafen, 2004 yılında laboratuvarda ilk kez izole edildiğinden beri bu “ezber bozan” konumunu koruyor. Ancak grafeni sadece “dayanıklı ve ince” bir malzeme olarak görmek, buzdağının sadece görünen kısmıyla yetinmektir. Grafenin asıl sihirbazlık numarası, elektronlarının sergilediği tuhaf davranışlarda, özellikle de Kuantum Hall Etkisi (QHE) fenomeninde gizlidir.
Bu yazıda, elektronların güçlü manyetik alanlar altında nasıl birer “disiplinli askere” dönüştüğünü, grafenin neden diğer tüm malzemelerden farklı bir kuantum dansı sergilediğini ve bu durumun 2026 teknolojisindeki karşılığını inceleyeceğiz.
1. Klasik Hall Etkisinden Kuantum Dünyasına Geçiş
Konuyu anlamak için önce 1879 yılına, Edwin Hall’un keşfine kısa bir yolculuk yapalım.
Klasik Hall Etkisi
Düz bir iletken levhadan elektrik akımı geçtiğini ve bu levhaya dik bir manyetik alan uygulandığını hayal edin. Manyetik alan, akıp giden elektronları bir kenara doğru iter (Lorentz Kuvveti). Bu itilme sonucunda levhanın bir tarafında elektron birikirken diğer tarafında bir eksiklik oluşur. İşte bu iki kenar arasında oluşan voltaj farkına “Hall Voltajı” denir. Klasik dünyada bu voltaj, manyetik alan arttıkça doğrusal bir şekilde artar.
Kuantum Hall Etkisi (QHE)
Ancak işler atomik ölçeğe ve aşırı düşük sıcaklıklara (mutlak sıfıra yakın) indiğinde doğa “şaka yapmayı” bırakır ve kuantum kurallarını dayatır. 1980’de Klaus von Klitzing tarafından keşfedilen bu etkide, Hall direnci artık pürüzsüz bir şekilde artmaz; bunun yerine belirli basamaklarda (platolarda) sabitlenir. Bu basamaklar o kadar hassas ve değişmezdir ki bugün dünya üzerindeki “direnç standardı” (Ohm birimi) bu kuantum basamaklarına göre tanımlanır.
2. Grafenin Farkı: “Anormal” Bir Kuantum Dansı
Standart yarı iletkenlerde (silikon gibi) Kuantum Hall Etkisi’ni gözlemlemek için malzemeyi dondurmanız ve çok güçlü manyetik alanlar uygulamanız gerekir. Grafen ise burada devreye girerek fizikçileri şaşkına çeviren bir “anomali” sunar.
Oda Sıcaklığında Kuantum Hall Etkisi
Grafen, Kuantum Hall Etkisi’ni oda sıcaklığında sergileyebilen bilinen tek malzemedir. Bu, kuantum fiziğinin laboratuvarlardaki pahalı soğutma sistemlerinden çıkıp oturma odanızdaki cihazlara girebilmesi için dev bir kapı aralar.
Yarım Tam Sayı (Half-Integer) Hall Etkisi
Grafendeki elektronlar “Dirac Fermiyonları” gibi davrandıkları için (yani kütlesiz ışık parçacıkları gibi hareket ettikleri için), Hall basamakları standart malzemelerden farklı dizilir. Grafende bu basamaklar “yarım tam sayı” kaymasıyla oluşur. Bu durum, grafenin elektron yapısındaki Berry Fazı denilen kuantum düzeyindeki bir “bükülmeden” kaynaklanır. Basitçe söylemek gerekirse, grafendeki elektronlar kendi etraflarında bir tam tur attıklarında, başladıkları noktadan farklı bir kuantum fazına sahip olurlar.
3. Elektronların “Sürtünmesiz” Yolculuğu: Kenar Akımları
Kuantum Hall rejimi altındaki bir grafen tabakasında, malzemenin “iç kısmı” bir yalıtkan haline gelir. Ancak asıl mucize kenarlarda gerçekleşir.
Elektronlar, grafen tabakasının kenarları boyunca tek bir yöne doğru, hiçbir engele takılmadan ve ısı üretmeden akmaya başlar. Buna “topolojik koruma” denir. Bir elektron yoluna çıkan bir kirliliğe veya kusura çarptığında geri dönemez; çünkü kuantum kuralları o yöne akışa izin vermez. Engelin etrafından dolanır ve yoluna devam eder.
Nanokar gibi ileri teknoloji odaklı bir vizyon için bu şu anlama gelir: Isınmayan, enerji kaybetmeyen ve ultra hızlı iletim yapan devre yolları.
4. Güncel Araştırmalar ve 2025-2026 Gelişmeleri
2026 yılı itibarıyla grafen ve Hall etkisi araştırmaları “Faydalı Kuantum” aşamasına geçti.
- Moiré Süper Örgüleri: İki grafen tabakasının belirli bir açıyla üst üste konulmasıyla oluşturulan yapılarda “Kesirli Kuantum Hall Etkisi” (FQHE) gözlemlendi. Bu, elektronların kendi aralarında o kadar güçlü etkileşime girmesidir ki sanki elektronun kendisi parçalara ayrılmış gibi davranır. Bu durum, hataya dayanıklı kuantum bilgisayarlar için “anyon” denilen egzotik parçacıkların manipülasyonuna imkan tanıyor.
- Kuantum Metrolojisi: 2025’in sonlarında yayımlanan çalışmalar, grafen tabanlı direnç standartlarının artık endüstriyel fabrikalarda, laboratuvar hassasiyetinde kalibrasyon yapabildiğini doğruladı.
- Topolojik İzolatörler: Grafenin Hall etkisi prensiplerini kullanan yeni “topolojik” cihazlar, veri merkezlerindeki enerji tüketimini %40 oranında azaltma potansiyeli gösteriyor.
5. Klinik ve Biyomedikal Potansiyel
Kuantum Hall Etkisi her ne kadar “saf fizik” gibi görünse de, biyomedikal teşhis cihazlarında devrim yaratıyor.
Ultra Hassas Biyosensörler
Kuantum Hall rejimindeki grafen, manyetik alan değişimlerine karşı atomik düzeyde hassastır. Klinik araştırmalar, bu hassasiyetin tek bir DNA molekülünün manyetik işaretini veya beyindeki nöronların yarattığı zayıf elektriksel alanları “gürültüsüz” bir şekilde yakalayabildiğini gösteriyor. 2026’da prototipleri sunulan “Kuantum Biyo-Çipler”, kanser hücrelerini henüz oluşum aşamasındayken kan örneğinden tespit etme yeteneğine sahip.
6. Avantaj ve Risk Değerlendirmesi
Her devrimsel teknolojide olduğu gibi, grafenin bu kuantum gücünü kullanmanın da bir bedeli ve zorlukları vardır.
Avantajlar:
- Sıfır Enerji Kaybı: Kenar akımları sayesinde ısınma sorunu olmayan elektronikler.
- Maksimum Hassasiyet: Ölçülemeyeni ölçebilen sensörler.
- Oda Sıcaklığı Uyumu: Kuantum etkilerinin pahalı soğutucular olmadan kullanılabilmesi.
- Hız: Işık hızına yakın hareket eden Dirac elektronları ile terahertz hızında işlemciler.
Riskler ve Zorluklar:
- Manyetik Alan Gereksinimi: Oda sıcaklığında QHE gözlemlemek için hala çok güçlü manyetik alanlara ihtiyaç duyuluyor. Bu, cihazların minyatürleştirilmesinin önündeki en büyük engel.
- Üretim Kusurları: Grafenin kenarlarındaki atomik bir bozukluk, “mükemmel iletimi” bozabilir. Büyük ölçekte hatasız grafen üretimi (Nanokar’ın uzmanlık alanı) bu riskin yönetilmesinde kilit rol oynuyor.
- Kuantum Gürültüsü: Aşırı hassasiyet, bazen istenmeyen çevresel sinyallerin de yakalanmasına (gürültü) neden olabilir.
7. Gelecek Vizyonu: Elektronik 2.0
Grafenin Kuantum Hall Etkisi, bize sadece daha hızlı bilgisayarlar vaat etmiyor; bize elektronun doğasını kontrol etme gücü veriyor. Silikon tabanlı elektroniğin sınırlarına (ısı ve boyut) ulaştığımız bu dönemde, grafen tabanlı kuantum cihazlar “ikinci bir soluk” gibi yetişiyor.
2030’lara doğru giderken, manyetik alan gereksinimini ortadan kaldıran “Kuantum Anomal Hall Etkisi” (QAHE) ile çalışan çiplerin hayatımıza girmesi bekleniyor. Bu, pil ömrü haftalarca süren telefonlar ve saniyeler içinde tam iyileşme raporu sunan tıbbi implantlar demek.
Sonuç
Grafen, Kuantum Hall Etkisi ile makro dünya ile mikro dünya arasındaki perdeyi kaldırıyor. Elektronların kütlesiz gibi davrandığı, engellerin etrafından “hayalet gibi” geçtiği bu malzeme, Nanokar gibi inovasyon odaklı vizyonlar için sadece bir araştırma konusu değil, geleceği inşa edecek olan ham maddedir. Bilimin bu en uç noktası, çok yakında fabrikalarımızın standart işletim sistemi haline gelecek.
Kuantum dünyasına hoş geldiniz; burada kurallar farklı, ama imkanlar sınırsız.

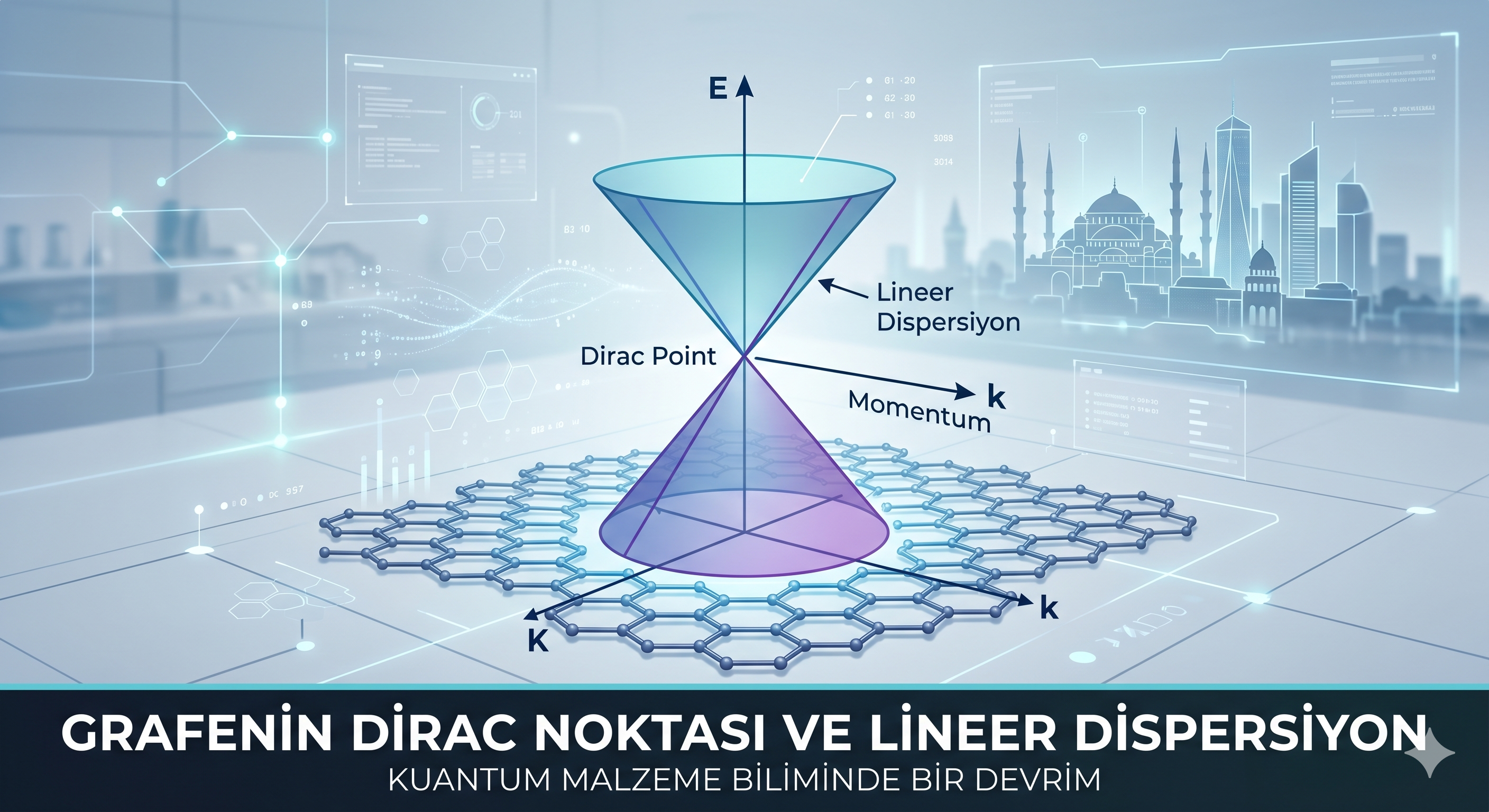

Grafenin Dirac Noktası ve Lineer Dispersiyon
- 21. yüzyılın en büyük malzeme devrimi, bir kurşun kalemin ucundaki grafitten tek bir atom tabakasını koparmayı başaran iki bilim insanının 2010 yılında Nobel Fizik Ödülü’nü almasıyla başladı. Grafen, sadece dünyanın en ince ve en dayanıklı malzemesi değil, aynı zamanda fizik kurallarının yeniden yazıldığı bir kuantum laboratuvarıdır. Bu olağanüstü malzemenin “süper güçlerinin” arkasında yatan asıl sır ise iki teknik kavramda gizlidir: Dirac Noktası ve Lineer Dispersiyon.
Bu yazıda, grafenin içindeki elektronların neden kütlesiz gibi davrandığını, ışık hızına yakın bir “uçuşa” nasıl geçtiklerini ve bu kuantum olayının 2026 yılındaki teknolojiyi nasıl şekillendirdiğini derinlemesine inceleyeceğiz.
1. Grafenin Mimarisi: Bal Peteği Örgüsü ve Karbonun Dansı
Grafen, karbon atomlarının altıgen bir bal peteği yapısında tek bir düzlem üzerine dizilmesiyle oluşur. Bu 2D yapı, her bir karbon atomunun komşularıyla yaptığı sp2 hibritleşmesi sayesinde muazzam bir kararlılık kazanır. Ancak asıl büyü, karbon atomlarının boşta kalan dördüncü elektronlarında (pi elektronları) gerçekleşir.
Bu serbest elektronlar, grafen düzlemi boyunca hareket ederek malzemenin elektriksel özelliklerini belirler. Geleneksel üç boyutlu kristallerde elektronlar, atomların yarattığı potansiyel engeller arasında “sekerek” ilerler. Grafende ise bu yolculuk, bilinen hiçbir katı maddeye benzemez.
2. Bant Yapısı: Elektronların Yol Haritası
Bir malzemenin iletken mi yoksa yalıtkan mı olduğunu anlamak için “enerji bantlarına” bakarız. Genellikle elektronların bulunduğu “valans bandı” ile hareket edebilecekleri “iletim bandı” arasında bir boşluk (band gap) bulunur.
Grafende bu iki bant, altıgen kristal yapısının köşelerinde, yani Brillouin bölgesinin K noktalarında birbirine değer. Bu temas noktalarına Dirac Noktaları denir. Elektronların bu noktalardaki davranışı, grafeni ne tam bir metal ne de tam bir yalıtkan yapar; o bir “yarı metal” veya “sıfır boşluklu yarı iletkendir”.
3. Dirac Noktası: Elektronların Kütlesini Kaybettiği Yer
Normalde bir elektronun hareketini açıklamak için Schrödinger denklemini kullanırız. Bu denklemde elektronun bir kütlesi vardır. Ancak grafenin Dirac noktasına yaklaştığımızda, işler tuhaflaşır. Buradaki elektronlar artık Schrödinger denklemine değil, Albert Einstein’ın görelilik kuramını kuantum dünyasına taşıyan Dirac denklemine uymaya başlar.
Dirac noktasında elektronlar, sanki hiç kütleleri yokmuş gibi davranırlar. Bu durum onları “Dirac Fermiyonları” haline getirir. Kütlesiz bir parçacık (ışık fotonları gibi) sabit bir hızla hareket etmek zorundadır. Grafen içindeki elektronlar da bu noktada, malzemenin karakteristik “Fermi hızı” ile (ışık hızının yaklaşık 300’de biri kadar, yani saniyede 1 milyon metre) hareket ederler. Bu, elektronların geleneksel silikon tabanlı çiplerden çok daha hızlı tepki vermesini sağlar.
4. Lineer Dispersiyon: Parabolik Geleneklere Meydan Okumak
Geleneksel iletkenlerde enerji ile momentum arasındaki ilişki paraboliktir (Enerji = Momentumun karesi / 2 * Kütle). Bu, elektronların hızlandıkça enerjilerinin karesel olarak arttığı ve bir “eylemsizlik kütlesi” taşıdıkları anlamına gelir.
Grafende ise Dirac noktası civarında bu ilişki lineerdir (doğrusaldır). Yani Enerji = Hız * Momentum. Bu basit matematiksel değişim, malzemenin fiziğini kökten değiştirir. Lineer dispersiyon sayesinde grafendeki elektronlar, kristal yapıdaki kusurlardan veya safsızlıklardan çok az etkilenirler. Bir engele çarptıklarında geri sekmek yerine, kuantum tünelleme yaparak (Klein Paradoksu) engelin içinden geçerler.
5. Teknolojik Devrim: Dirac Noktasının Pratik Karşılığı
Bu karmaşık fiziksel özellikler, günlük hayatımızda ve endüstride devasa kapılar açıyor:
- Ultra Hızlı Tranzistörler: Silikonun aksine, grafen elektronları atomik engellerde yavaşlamaz. Bu, terahertz hızında çalışan işlemcilerin yolunu açar.
- Kuantum Sensörler: Dirac noktası o kadar hassastır ki, yüzeye konan tek bir gaz molekülü bile elektronların yoğunluğunu değiştirir. Bu da grafeni dünyanın en hassas kimyasal ve biyolojik sensörü yapar.
- Şeffaf ve Esnek Ekranlar: Lineer dispersiyon, grafenin ışıkla olan etkileşimini de belirler. Grafen, üzerine düşen ışığın %2.3’ünü soğurur; bu hem iletken hem de şeffaf bir katman için idealdir.
6. Güncel Araştırmalar (2025-2026): Twistronics ve Topoloji
2026 yılı itibarıyla grafen araştırmaları “Twistronics” (Bükülme elektroniği) alanında yoğunlaşmış durumda. İki grafen tabakası üst üste konulup aralarında 1.1 derecelik bir “sihirli açı” yaratıldığında, Dirac konileri düzleşiyor. Bu durum, elektronların birbirini hissetmesini (elektron korelasyonu) sağlıyor ve grafeni bir süper iletkene dönüştürüyor.
Ayrıca, grafenin Dirac noktalarını manipüle ederek “Topolojik İzolatörler” üretme çalışmaları da hız kazandı. Bu yapılar, elektriği sadece kenarlarından, hiçbir dirençle karşılaşmadan iletirken, iç kısımlarında yalıtkan davranıyor. Bu, kuantum bilgisayarlar için hatasız veri iletimi anlamına geliyor.
7. Klinik ve Biyomedikal Yaklaşımlar: Nöral Arayüzler
Grafenin lineer dispersiyon özelliği, biyomedikal dünyasında “akıllı implantlar” için kullanılıyor. Klinik çalışmalar, grafen tabanlı elektrotların sinir sistemimizdeki elektrik sinyallerini (iyonik akımları) Dirac noktası hassasiyetiyle yakalayabildiğini gösteriyor.
- Biyo-Sensörler: Grafen çipler, kanda çok düşük konsantrasyondaki kanser belirteçlerini anlık olarak tespit edebiliyor.
- Protez Kontrolü: Dirac fermiyonlarının yüksek hızı, protez uzuvlar ile beyin arasındaki gecikmeyi (latency) ortadan kaldırarak doğal bir hareket kabiliyeti sunuyor.
8. Avantaj – Risk Değerlendirmesi
Her mucizevi malzeme gibi, grafen de bir dizi fırsat ve zorluk sunar.
Avantajlar:
- Rakipsiz Hareketlilik: Elektronlar, oda sıcaklığında bile en yüksek mobiliteye sahiptir.
- Isı Yönetimi: Yüksek hızdaki elektronlar, direnç oluşturmadığı için ısınma problemi minimumdur.
- Hassasiyet: Atomik düzeydeki her değişim, Dirac noktası üzerinden ölçülebilir.
Riskler ve Zorluklar:
- Bant Boşluğu Sorunu: Grafenin doğal bir “off” (kapalı) durumu yoktur. Tranzistör olarak kullanımı için yapay yollarla (nanoribbonlar veya kimyasal katkılama ile) bir bant boşluğu yaratılması gerekir, bu da lineer yapıyı bozabilir.
- Üretim Ölçeği: Dirac noktasının kusursuzluğunu koruyan, hatasız ve geniş çaplı grafen üretimi hala pahalı bir süreçtir.
- Biyo-Toksisite: Nanopartikül halindeki grafenin akciğerlerde birikme riski üzerine araştırmalar sürmektedir. Bu yüzden “bağlı” yüzey uygulamaları (Nanokar’ın yaptığı gibi) daha güvenli kabul edilir.
Sonuç: Gelecek Silikon Değil, Karbon Odaklı
Grafen, sadece bir malzeme değil, Dirac Noktası ve Lineer Dispersiyon sayesinde doğanın bize sunduğu bir kuantum armağanıdır. Elektronların kütlelerini bir kenara bırakıp ışık gibi davrandığı bu platform, silikon tabanlı teknolojinin sınırlarına ulaştığımız günümüzde bize yeni bir yol haritası sunuyor.
2026 yılında, laboratuvarlardan çıkan bu derin fizik, Nanokar gibi inovasyon öncülerinin dokunuşuyla evimizdeki sensörlere, cebimizdeki telefonlara ve tıbbi implantlarımıza entegre oluyor. Grafenin Dirac konileri üzerinde yükselen bu teknoloji, geleceği moleküler düzeyde ve ışık hızında inşa ediyor.
